Em chỉ sợ chị Ana ghi nhầm từ +11/-10Vpp thôi,chị phải thừa nhận với em là cuộn dây luôn có trở kháng 1 chiều lớn hơn DS của mosfet,nên không có lý do nào làm cho phía trên ngắn hơn phía dưới được. Vì cái mạch này em post cách đây gần 1 tháng rồi nên em đã từng chơi với nó trong vài ngày,em biết rỏ nó mà. Em chơi khác chị Ana ở chổ em có thứ cấp trên cuôn dây này luôn đề dùng nguồn cao nhằm tăng được độ động nên em chọn trở kháng xoay chiều sơ cấp là 20 ohm. Thật ra cái mạch này nó có 1 yếu điểm nữa là khi driver lái không đủ thì sin có xu hướng phía dưới dài hơn phía trên(do trở kháng mosfet còn lớn) nhưng nếu nó lái đủ thì phía trên sẽ dài hơn phía dưới(do trở kháng mosfet nhỏ). Chị Ana chơi tiếp đi,mạch này chất lượng vô song,nó cho chất âm tốt nhất trong các mạch điện khuyếch đại dòng mà con người đã nghĩ ra.
Cái này mợ phải nên xem lại các Pao ờ Mốt phếch đa ta xít rồi hãy phán câu này. Nhà em đây cũng có cái chốc Hem mân 0.15H 3A mà DCR chỉ có 1 Ohm hứa chi là cái chốc của lão Ana chỉ có 0.1H 5A chắc DCR sẽ còn thấp nữa ... Em đã khuyên mợ là nên xem đa ta xít của con Mốt phếch 2SK2221 xem coi RDSON là bao nhiêu Ohm mà mợ chưa chịu đọc nên cứ lên đây phán ... chậc lấc không à :evil:
Em dám cá cược với các bác rằng nó không bao giờ "hay" bằng tube SE cho dù có "độc" bao nhiêu đi nữa :lol:
Tính toán lại chút xíu: Với: Vp-p=10v, RL=4 Ohm Điện áp đỉnh: Vp=Vp-p/2=10/2=5v Dòng đỉnh: Ip=Vp/RL=5/4=1.25A Công suất đỉnh Po=Vp*Ip=5*1.25=6.25w Công suất hiệu dụng: Prms= Vp-p^2/(8*RL)=Po/2=3.125w Nếu +Vp=10v, -Vp=11v -> Vp-p=(+Vp)+(-Vp)=10+11=21v Công suất hiệu dụng: Prms= Vp-p^2/(8*RL)~13w Vậy cái nào đúng?
Hình như bác Nonew hiểu lộn ý của bác Ana rồi, +10/-11 Vp-p thì Vp-p=21v(còn bác tính có 10v) ->Vp=10(cho dể tính)->Vprms= 10/căn 2=7.07v -> Irms= 7,07/4=1.77 -> Prms = Irms^2xRL=12.5w Còn cái sau thì bác tính đúng rồi.
Em bị 1 căn bệnh mãn tính đó là bệnh ... lười. Định tiếp tục làm cái mạch tube driver nhưng nghĩ đến nào là tim đèn nào là mấy cái 9 chân nên đã lười lại càng nhác. Thấy các bác bàn luận xôn xao (nhất là cái bác Supermode ) làm em thêm phấn chấn nhưng sao vẫn thấy nhác. Trong lúc buồn ngủ thì lại có chiếu manh. Trong lúc đang ở biên giới giữa căn bệnh và niềm đam mê thì em nghe tiếng chuông reo thì ra là ông đưa thư. Nhìn cái hộp là em đã biết nó từ đâu tới và y như rằng là 2 cặp 2SK79 của bác Supermode mới gọi báo đã gởi cách đây mấy hôm. Thế là em bỏ ngay kế hoạch dùng tube mà bắt tay vào nghiên cứu cặp 2SK79. Sau 1 hồi loay hoay thì đơn giản nhất đương nghiên là mạch SRPP. Ráp xong bằng mạch PCB nho nhỏ bằng 3 đầu ngón tay chạy áp B+ 60VDC chạy dòng 5mA rồi bỏ Sig Gen vô và kết quả là +/-20V (40Vp-p) Sine tuyệt đẹp. Cái thích là chỉ vỏn vẹn vài linh kiện mà đạt được chất lượng kỹ thuật rất tốt có thể làm mạch preamp rất tốt nếu cần sau này. Nhân tiện chỉnh lại mạch tăng áp cao hơn 1 chút so với lúc báo cáo cho bác Supermode hỗm rày nên kỳ này nhân tiện có mạch driver 2SK79 SRPP thế là em thay tải giả thành 8 Ohm luôn (mới tìm ra được vì mới kỳ vừa rồi dọn nhà lộn xộn) và kết quả ra đẹp +/15V (30Vp-p). Em không buồn đổi vô lại thử tải giả 4 Ohm như kỳ trước vì em biết công suất đương nhiên sẽ cao hơn. Do tổng trở ra của mạch SRPP 2SK79 này cao hơn cái ngõ ra của Sig Gen của em nên kỳ này em quét được 20Hz-40kHz thẳng băng so với 20Hz-100kHz kéo trực tiếp từ Sig Gen nên cũng coi là tạm được. Không nhịn được nữa em lôi luôn cặp loa monitor của phòng thâu và nguồn là cái CDP có nút volume và kết quả là âm thanh đã phát ra loa không ù xì và âm thanh với lỗ tai cây của em thì thật tuyệt vời mặc dù chỉ là mono và cái nguồn B+ HP của em còn cocasi quạt ù ù .... Xin lỗi các bác bây giờ em bận phải đi đón con chút nữa em sẽ trình bay tiếp ...
Ối bác đã làm kêu rồi à?!? Có dễ ăn không để tuần sau em ráng lắc tiếp xem ở đâu có thêm vài con công suất để mà về già mầng ăn. Nghe bác nói mà em thấy ham vì em đây rất mê Tube SE Class A OTL chỉ có vài Watts khi phối với loa độ nhạy trên 95 dB nhưng giờ thì như bác nói vậy là tương lai có Sô nít SE Class A OTL với công suất trên 10W thì còn gì bằng ... :? Mà hình như mạch của bác Ana theo bác ấy diễn tả xem ra không có hồi tiếp toàn cục thì phải ... ? Nếu vậy là đúng theo xì tin Hái Èn rồi còn gì nữa :mrgreen:
Ôí, các bác làm em hồi hộp quá Dạo này buồn bã chẳng có gì để hàn, cứ thấy có dự án này lại làm phá sản dự ớn kia Nhưng nước xa hình như không cứu được lửa gần ,em nghe nói mấy bác ở tận bển Dùng sô nít mà có chất âm đèn là mơ ước của nhiều người đấy , các bác làm thế nào hiện thực hóa ở VNAV thì hay biết mấy chứ không phải chỉ nghe rì viu thôi thì buồn
Bác Súp gửi K74 qua nửa vòng trái đất cho bác Ana mà không gửi cho em nhé, hay là hai bác cách nhau nửa vòng trái táo? :roll:
.....Ultraline Ưu điểm của mạch này là không phát nhiệt ở nhánh phía dưới vì: +ở chế độ 1 chiều thì trở kháng cuộn dây nhỏ,nên nhiệt chỉ phát ra ít,mosfet phát nhiệt tùy vào dòng tĩnh và điện thế nguồn cung cấp. +ở chế độ xoay chiều thì: -Bán kỳ dương,chỉ có mosfet dẩn dòng,nếu nó được lái đủ sẽ bảo hòa luôn và đĩnh trên hình sin sẽ gần chạm vào nguồn,nội trở DS của mosfet nhỏ nên sụt áp chỉ 1 ít. -Bán kỳ âm cuộn dây sẽ dẩn,nếu mosfet ngưng dẩn thì cuộn dây xem như dẩn hoàn toàn nhưng sẽ bị hiện tượng nội trở của cuộn dây gây ra sụt áp trên 2 đầu của nó,kết quả là bán kỳ âm bị thiếu áp so với dương,gây ra hiện tượng ngược lại với miêu tả của chị. ..... Tải cảm mà Bác nó ít nhiều ko hoàn toàn giải thích như trở thuần . với tần cao khi fet ngưng dẫn biên độ pha dưới có thể có giá trị lớn hơn nguồn âm . hì
....Em xin tiếp tục ạ! --> Bác Supermode: bác đặt ra câu hỏi rất hay nhưng không phải là câu trả lời dễ dàng - Đúng là với +/-15V (30Vp-p) ở 8Ohm công suất ra loa là 14Wrms với B+=24VDC như thế là vượt qua bóng DHT 211 ở chế độ class A1 B+=1000V với OPT 10k:8 (công suất ra loa chỉ khoảng 12Wrms) như thế về mặt giá thành, tính khả thi và mức độ an toàn là vượt qua thiết kế của 1 số bóng DHT. Và đương nhiên quấn choke 0.1H/5A cũng dễ hơn nhiều lần về mặt kỹ thuật so với quấn 1 cái OPT 10k:8ohm. - Con đường nào cũng có "con đường đau khổ" vì do sân si của chính mình và do giới hạn của ông Vật lý. Cá nhân em muốn nó đạt đến hơn 20Wrm hoặc cao hơn nữa để thay thế luôn mạch tube SE 845 và nhiều bóng DHT khủng bố khác và đâu đó có thể thay thế luôn 1 số thiết kế Tube OTL Push Pull ... Và khi em tăng áp lên đến B+=30VDC thì vấn đề giải quyết rất đẹp vì lúc này đã cho ra hơn +/-20V (40Vp-p) ở 8ohm tương đương 25Wrms. Em bị giới hạn ở ngưỡng +/-20V là vì mạch SRPP 2SK79 đương thời chỉ có khả năng lái đến đó. Nhưng để nửa tiếng sau nó bị 1 căn bệnh trầm kha của bán dẫn đó là TRÔI NHIỆT cộng thêm với miếng nhôm giải nhiệt không đủ đô nên kết quả 2 chúng nó tương tác với nhau làm vấn đề thêm trầm trọng. Mặc dù mạch của em thiết kế đơn giản theo kiểu bias tự động (Auto Bias) nhưng sự trôi nhiệt làm tăng dòng bias xảy ra với vận tốc nhanh hơn sự kéo bias của mạch Auto Bias làm bias từ 5A tăng lên đến 7A. Trên đời ngoài 1 số ít linh kiện FET công suất thiết kế đặc biệt cho Audio ra như kiểu 2SK2221, 2SK60, ... có chức năng tăng nhiệt là giảm bias ngay ở vài trăm mA thì tất cả các linh kiện bán dẫn công suất trên đời đều có chiều hướng ngược lại (nhất là BJT) nghĩa là tăng nhiệt độ kéo theo tăng dòng và đến 1 lúc nào đó sẽ làm linh kiện tự chết. MOSFET công nghiệp kiểu IRFP240 cũng bị hiện tượng này vì mãi đến 10A hay cao hơn nó mới có chiều ngược lại thì khi tới 10A là nó cũng đã chết vì nhiệt. Bán dẫn con lắc của bác Supermode đâu đó chắc cũng ở khoảng này nhưng cũng may là nó có công suất tiêu tán rất lớn (500W) nên chưa kịp chết thì em đã giảm B+ xuống thành 24VDC nên mọi sự đều trở nên ổn định. Hơn nữa bộ nguồn thí nghiệm HP của em có giới hạn dòng sẽ không cho nó vượt qua bias ở ngưỡng nào đó để bảo vệ nó. - Cách giải quyết đơn giản nay mai mà em có thể thực hiện được là giảm bias xuống thấp hơn như thế có thể tăng áp lên sẽ có cùng công suất tiêu tán để tránh trôi nhiệt. Và đương nhiên là sẽ tăng áp mạch SRPP 2SK79 để cho thế lái biến thiên cao hơn và kẹt quá thì ráng vượt qua cơn lười ráp luôn mạch SRPP 6H23P-EV để tiện luôn việc so sánh chất âm giữa "2SK79 SRPP vs 6H23P-EV SRPP" (Pure Solid vs Hybrid hoặc Solid SRPP vs Tube SRPP) - Trong quá trình ráp và đo mạch thì em nhận thấy đặc tuyến I-V của bác Supermode đo được so với thực tế có hơi lệch 1 chút. Thực tế em ráp thấy đặc tuyến còn dốc hơn đặc tuyến bác Supermode post lên. Như thế cũng tốt thôi vì nội trở của linh kiện được giảm đi có lợi cho vài yếu tố kỹ thuật. Mà cũng có thể do nhiệt độ của em hoạt động, heatsink, kích thước dây ... có khác lúc bác Supermode đo đặc tuyến cũng nên ... Hơn nữa con 2SK79 của bác Supermode gởi qua tuy là cùng lô hàng nhưng chúng nó cũng không hoàn toàn cân nhau mà I-V lệch đến 10-15%. Em phát hiện ra là khi ráp mạch SRPP thấy con trên con dưới lệch nhau 15% mặc dùng điện trở chân Source để bias có giá trị như nhau. - Dùng CCS thay thế cuộn choke cũng là 1 kế hoạch tương lai nhưng bây giờ em chưa tìm ra được phương án nào "hấp dẫn" cả đã vậy vẫn còn đang bị lười ... - Khó ăn hay dễ ăn ? Cái này em không có câu trả lời nhất định vì tùy vào nhận định mỗi cá nhân vì có mấy nguyên do sau: 1- Nếu muốn tăng công suất thì chỉ còn cách tăng áp tăng dòng và heastsink phải lớn. Nhưng tăng đến mức nào đó thì hiện tượng trôi nhiệt sẽ xảy ra thì lúc này cần phải có mạch bù nhiệt ở mạch bias và như thế sẽ phức tạp hơn và phải cần thêm nguồn âm (B- cho bias) thì mới hiệu quả. Đương nhiên phần này vẫn khả thi về mặt kỹ thuật nhưng thời gian hiện nay không cho phép em thực hiện ngay nên biết đâu phải nhờ các bác nghiên cứu thí nghiệm thêm nếu các bác cảm thấy thích .... 2- Cuộn choke cũng ít nhiều là vấn đề vì nếu không mua thì phải quấn. Cái này đương nhiên là khả thi vì nhiều anh em đã quấn được OPT thì cái choke này không là nghĩa lý gì vì nó hoạt động ở thế rất thấp đã vậy còn dòng cao thì chẳng cần giấy lót cách điện ở mỗi lớp làm gì. Chỉ việc quấn cho đều và chỉnh khe hẹp cỡ 1/2mm trở lên để tránh bão hòa là xong. 3- Thiệt hại cho cá nhân em: a- 1 sò con lắc: $50 (do bác Supermode nhượng lại cho 1 cặp tổng trị giá $100 tính luôn cả cước phí vận chuyển) b- 1 cái choke Hammond: $95 (mua trên mạng + thuế + cước vận chuyển) c- 1 cặp 2SK79: $8 (2 cặp là $16 do bác bác Supermode nhượng lại và tặng luôn tiền cước vận chuyển) d- 4 cái điện trở công suất 5W làm mạch Auto Bias: $6 (mua gần nhà + thuế) e- 10 điện trở Metalized Film loại tốt (Dale RN65, Roederstein,...): $2,5 f- Heatsink: $15 loại mạ đen mua ở chợ trời. g- Board mạch in nhỏ loại thí nghiệm: $2 h- 10 cái tụ 1000uF/25V: $5 (tụ ngõ ra loa) i- 1 cái tụ liên lạc PP Solen 1uF/630V: $2 g- 2 ngày vật lộn ...không tính bộ nguồn thí nghiệm HP (giá đồ cũ $225) 0-60V/0-15A vì mua dùng cho nhiều thí nghiệm. Tổng cộng thiệt hại cho 1 KÊNH chưa tính B+=24VDC: $185.5 + 2 ngày vật lộn ... Nếu các bác tính thêm chassis lẫn bộ nguồn chắc có lẽ sẽ lên đến 350USD/KÊNH có tới. Như thế không thể gọi là rẻ được. Tuy nhiên nếu ráp bằng bóng 211 hay 845 ngay cả 300B chắc có thể mắc hơn gấp rưỡi hoặc gấp đôi và cứ vài năm là phải thay bóng 1 lần chưa kể đến tính nguy hiểm và đương nhiên nói về thông số kỹ thuật thuần túy thì em chưa thấy cái ampli Tube SE DHT nào đạt được 20-40kHz thật phẳng ở toàn công suất. Em biết là tần số thấp em có thể đạt được xuống 10Hz vì em đương dùng tụ liên lạc 1uF và tụ ngõ ra 10000uF. Nếu tăng giá trị tụ này lên gấp đôi thì tần số thấp sẽ xuống đến 10Hz có tới. Và tần số cao em có thể đạt được 100kHz nếu ráp mạch driver có tổng trở ra thấp hơn ... Về âm thanh em tạm thời em chưa chê được điểm nào. Đợi em mua thêm cái choke Hammond thứ 2 hoặc cũng có thể nghiên cứu làm nguồn dòng thay thế thì em sẽ có 2 kênh để làm Stereo. Lúc đó sẽ khách quan hơn trong việc thẩm âm. Nhưng mới chỉ nhìn trên Osciloscope thấy sóng Sine tuyệt đẹp là thấy đã "phê" rồi ...
Cái nhà mợ này sao cứ hay ganh tị! Mợ nghĩ gởi bưu điện ở xứ ta với mấy con lắc quý hiếm này liệu có tới tay mợ không? Với mợ nó không quý hiếm nhưng với em thì có :evil: Đã vậy tâm trạng của 1 số mợ dạo này nó cứ thía lào í sao mà cứ gán ghép cho trai tráng ở cận kề xát nhau để làm chi hỉ :twisted: :mrgreen:
Chi phí này xem ra lắp OTL bằng 6H13C như Sumo 2007 của Lão Via rẻ hơn và . . . chắc chắn hay. Có cách nào mình giảm giá con Lắc Phếch và cái Chốc Hem Mân xuống không chị Ana yêu dấu ơi.
Đúng là thí nghiệm mấy con lắc này thiệt hại em khá bộn tiền. Nhưng nếu tính kỹ lại theo "cùng hệ quy chiếu" thì nó không đến nỗi như bác DIYLover tưởng. Nếu em nhớ không lầm Sumo 2007 cấu hình có 10 cây mỗi bên thì phải. Để xem giá mỗi kênh như thế nào: - 2 cây 6H23P: $20 (theo giá Ebay mua bên Nga, mua bên thị trường chánh quy giá gấp đôi) - 2 cây 6P14p: $12 (theo giá Ebay mua bên Nga, mua bên thị trường chánh quy giá gấp đôi đến gấp 3) - 10 cây 6H13C: $80 (theo giá Ebay mua bên Nga, mua bên thị trương chánh quy giá gấp 2 đến gấp 3) - 3 cục (1 cao thế, 1 tim, 1 driver) biến thế xuyến loại TQ: $250 (mua từ Atma-sphere giá $450) - 8 cây tụ 2200uF/200V cho B+ công suất: $64 - 4 cây tụ 100uF/450V cho B+ driver: $30 - 2 tụ PP 0.1uF/630V Solen: $4 - 1 nguồn dòng 10M45: $2 - 2 choke cho driver: $20 - 20 điện trở công suất chân Source: $40 - 30 điện trở Metalized Film: $7.5 - Chassis + linh tinh (tạm bỏ qua) Tổng cộng $529.50/kênh chưa tính chasis và linh tinh khác. Và công và kinh nghiệm đòi hỏi khó gấp 5 lần và mức độ thành công cũng ít hơn. Như thế chỉ tính về mặt giá thành đã mắc gấp đôi chứ không thể nói rẻ hơn được. Có hay không là các bác xin đâu được hoặc có ai quấn thật rẻ cho bộ biến thế nguồn thì giá thành sẽ giảm theo. Điều này tương tự như nếu dùng linh kiện con lắc của bác Supermode. Về giá thành linh kiện 500W MOSFET công nghiệp hoặc IGBT thời này giá chính quy cũng đều ở khoảng 40-50USD chứ không rẻ hơn. Nếu so sánh công suất của cái Sumo 2007 với cái SS SE class A OTL thì đúng là cái sumo có thế mạnh hơn là có thể ra đến 100W class B nhưng chỉ khoảng 5W class A (thế mới gọi là class AB). Tuy nhiên nếu chơi 100W liên tục thì khoảng vài tuần là thay bộ dàn đèn mới cho dù có nghe ở mức an toàn thì đèn cũng phải 2-3 năm thay một lần. Và đương nhiên hiện nay đèn hay linh kiện con lắc cũng đều đã tuyệt chủng nhưng linh kiện con lắc nếu không chết sẽ chạy muôn đời. Nếu dùng công suất để làm bài toán thì nếu kiếm thêm 1 con con lắc nữa (thêm 45-50USD) và chạy mạch ở chế dộ Circlotron như Sumo 2007 với 2 B+=90V bias 1A/con thì công suất ra loa class B sẽ trên 400W và ở class A sẽ ra đến 16W. Và đương nhiên có thể bật liên tục an toàn ở công suất này. Lúc này ưu thế của con lắc sẽ vượt trội Tube OTL ... Còn hay hay không thì khó mà biết vì là cảm nhận cá nhân nhưng về mặt đo lường kỹ thuật thì con lắc chắc không thua và có vài thông số kỹ thuật sẽ nhỉnh hơn ...
Dạ em cũng đã tính nhiều cách rồi vì em có 1 cặp em "sò" này do bác Supermode gởi qua nên em có thể "thiên biến vạn hóa" nhiều cấu hình nhưng cấu hình nào cũng có chỗ nhược vì được hiệu suất thì trở nên Push Pull (mặc dù vẫn là class A) còn không thì được SE thì tổn hao nhiệt gấp đôi ... nên cuối cùng thì choke vẫn là thượng sách và đơn giản nhất. Em bias cao là bởi vì muốn chơi loa có tổng trở thấp lẫn cao đều cho công suất tốt; hơn nữa tránh xa khúc đặc tuyến "ì" phía dưới để giảm méo. Con sò này nội cái chân Grid của nó đã bự gấp 3 chân mấy con sò sắt và thiết đế để chạy 30A DC liên tục nên nó cối lắm (bự gần gấp 3 sò sắt) nên khó mà chảy. Em ép nó chạy "thử lửa" để xem mức độ an toàn nó ở cỡ nào thì thấy nó lì lắm đa. Còn vụ heatsink kẹt lắm em có thể kẹp lại tăng diện tích gấp đôi là ổn nhưng bây giờ thì với công suất mười mấy Watts không méo là đã hài lòng nghe nhạc cho đến mấy hôm nữa khi có đồ mới về rồi sẽ quay trở lại nghiên cứu tiếp .... Em đã đo cuộn choke Hammond kích thước Fe lưỡi 44mm và chiều dày 66mm. Quấn làm 10 lớp dây không có giấy lót. Như thế là chỉ việc kiếm được Fe là quấn khỏe. Xem ra tự quấn lấy giá chắc chỉ dưới 30USD. Em đang đợi cặp nguồn xung TQ loại 24V/10A giá 40USD/cái chỉ cần 1 cặp cho 2 kênh làm B+ là có thể tiếp tục cuộc hành trình để nghe "chất âm nguồn xung" ...

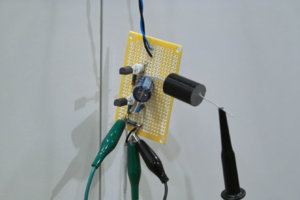

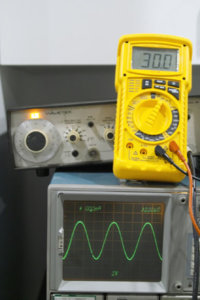

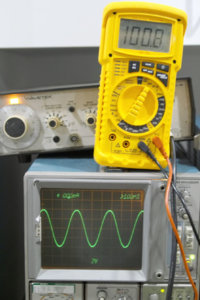

Hôm nay em đã tăng áp B+=100VDC cho mạch 2SK79 SRPP và kết quả điện thế biến thiên với tải 1Mohm đã lên đến hơn +/-40V (80Vp-p) mà chưa thấy méo và đáp tuyến tần số lên đến vài MHz và lái bằng Sig Gen với tổng trở ra 50 Ohm. Em có post hình dùng que X10 và hình cái board mạch SRPP. Em cũng đã tăng áp thử B+=30VDC (bias lúc đó là 5A) cho tầng công suất thì đúng là nó kéo tải giả 8Ohm lên đến hơn +/-20V (40Vp-p) không thấy méo. Tuy nhiên vì heatsink của em quá nhỏ nên không thể chạy lâu ở chế độ này. Em cũng post hình và phần công suất (trông hơi nham nhở)
