Kính chào các bác, Em đọc nhiều trang nhưng chưa thấy topic nào giống vấn đề em gặp phải nên phải lập topic mới xin các bác giúp đỡ. Em làm 1 mạch để đo trở kháng của Loa như sau: Mạch 1: Laptop (Signal Generator) => amp (Onkyo Integra A-939) => trở Dale 2k2 5W => trở dale 10R 5W (2 trở mắc nối tiếp). Đồng hồ DMM mắc 2 đầu trở 10R (Em dùng Sanwa CD 800) Em cho máy phát tần 1kHz, chỉnh volume sao cho đồng hồ chỉ 98,9mV. (chỉ số gần mức 100mV nhất), và cố định volume ở mức này. Sau đó em tháo trở 10R ra, gắn loa vào, và quét tần số từ 20 ~ 20kHz, ghi nhận sự thay đổi của đồng hồ, từ đó tính ra trở kháng của loa tại từng mức tần số. Đến đây mọi việc có vẻ OK. Tuy nhiên, khi em mắc lại trở 10R để kiểm định số đo một lần nữa, thì mặc dù ở tần số 1kHz, chỉ số đồng hồ không đổi, nhưng khi giảm tần số => điện áp giảm đến 80mV , khi tăng tần số => điện áp tăng lên đến >180mV. Về lý thuyết thì điện thế phải thay đổi không đáng kể, vì con trở Dale này sai số chỉ 2%. (Trở Wire-wound). Tuy nhiên trong thực tế mức thay đổi lên gần 100%. (-20% ở mức tần số thấp) Em gỡ con trở Dale 10R ra, thay vào 1 cái biến trở chỉnh hum (0~172R) mà em đã chỉnh ở mức 10R. Khi tần số thay đổi, điện áp 2 đầu con trở này cũng thay đổi. Thành ra em không biết dựa vào chuẩn nào để thực hiện đo kiểm. Các bác có cao kiến gì không ạ?
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Vì cái Sanwa đo sai bác ạ. DMM thông thường chỉ đo được khoảng 40Hz đến 400Hz thôi. Bác nên dùng OSC, muốn tốt hơn nữa thì dùng trở caddock để loại bỏ thành phần cảm kháng.
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Cám ơn bác đã hướng dẫn. Em sẽ mua 1 con trở không có thành phần cảm kháng để đo lại xem sao. Em dùng Sanwa đo tần số vẫn thấy rất chính xác (các mức 5kHz, 15kHz). OSC thì chắc em tạm thời chưa mua vì dự án của em nhỏ quá. Em sẽ dùng phần mềm Sound card Scope hoặc LIMP thử xem sao.
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Ngoài đồng hồ VOM thường ( trừ loại có đo dB ) thì tần số phát ra từ laptop (soundcard ) và kể cả amply phải có đáp tuyến phẳng trong khoảng tần số đó ạ .
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Các DMM thông dụng chỉ được thiết kế để đo các điện áp nguồn thông thường (50/60Hz với điện lưới và 400Hz trong các thiết bị di động) nên dùng để quét dải tần thì không ổn. Trong thông số máy Sanwa CD800 cũng có ghi rõ :
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Bác thử nâng điện áp lên khoảng 1Vpp đo lại xem có được không? Volume của amp mà đặt ra cọc out khoảng 100mv thì có thể toàn là nhiễu thôi. Nếu có osc vẫn là tốt nhất. :wink:
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Bác download chương trình AudioTester về dùng thử. Tính năng đo trở kháng loa (hay các linh kiện khác) theo tần số rất hay, độ chính xác cao nếu chịu khó cân chỉnh kỹ.

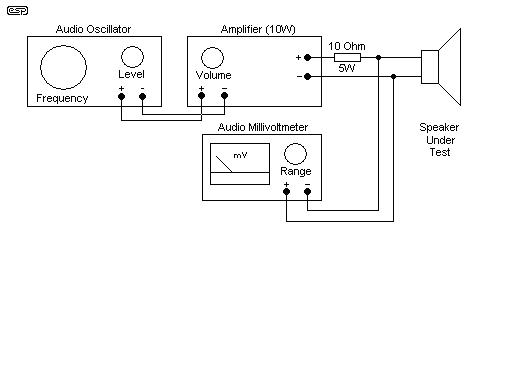

Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Bác xem thử hình như họ đo Z loa theo cách này . • Disconnect the speaker, and set the voltage to a convenient level (say 1V) • Connect the speaker, and sweep the frequency to locate the centre of the "flat" range, where the voltage does not change appreciably • Measure the voltage Impedance may be calculated, based on the known input voltage and the voltage measured across the loudspeaker. Using the long way (because it is easier) ... Vr = Vin - Vs Where Vr is voltage across resistor, Vin is unloaded voltage, Vs is voltage across speaker I = Vr / R Where I is current, and R is the value of the resistor (10 ohms is suggested) Z = Vs / I Assume an input of 1V, R = 10 ohms and Vs = 400 mV Vr = Vin - Vs = 1 - 0.4 = 0.6 V I = Vr / R = 0.6 / 10 = 0.06 A Z = Vs / I = 0.4 / 0.06 = 6.67 Ohms
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Cám ơn bác Modaudio, em đọc trang Elliot sound đầu tiên, trước khi đọc các trang khác. Cách đo thì rất hay, tuy nhiên cũng giống như cách đo của em, vấn đề của em có lẽ nằm ở cái đồng hồ đo bác ạ. Nó không cho chỉ số đúng trong dải tần mình muốn.
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Cám ơn bác đã hướng dẫn, với cách mắc nối tiếp 1 trở 2k2 và 1 trở 10R, amp của em (120W pch 8R) không đẩy mức điện áp ở 2 đầu trở 10R lên 1V được bác ạ. 100mV 2 đầu trở 10R tương đương 22V trên 2 cọc loa ạ (trở 2k2 giữ nhiệm vụ chỉnh dòng trên mạch, nó chiếm phần lớn điện thế trên mạch => tạo ra dòng ổn định nhất có thể.)
Re: Đo kiểm trở kháng của loa - Chuẩn hóa đồng hồ đo thế nào Cám ơn bác, em đã download phần mềm, đang ở trong giai đoạn nghiên cứu Manual. Manual của Audio Tester làm rất tốt, nhiều hình ảnh minh họa, rất dễ hiểu cho newbie như em.
