Chúc anh thành công ạ .Khoan hãy kiếm Pre , anh đo áp trên trở thoát kathode của đèn EL34 (nối từ chân 8 của EL34 xuống mass ấy ạ , trong sơ đồ là con R9 250ohm ạ ). Anh vẫn dùng 250ohm trở này chứ ạ.Anh đo áp từ chân 6 của 6SN7 tới mass nữa , chân 3 của 6SN7 tới mass nữa . Có các giá trị này các bác cao thủ sẽ phán giúp anh được ạ
Các thông số chân mạch của em như sau ạ: B+: 254V Đèn công suất: chân 3 (240V), chân 8 (13,5V) Đèn tiền khuếch đại: chân 5 (253V), chân 6 (40V), chân 4 (7,4V), chân 2 (150V), chân 3 (5,4V) Điện áp đốt tim DC: 6.3V Dòng toàn mạch: 75mA Em đã post một lần rồi mà không có cao thủ nào giúp ạ.
B+ hơi thấp anh ạ => đèn chạy chưa tới bển , hiện tại nó đang chạy ở 54mA anh ạ Anh kéo B+ lên khoảng 330V ( cho đèn chạy khoảng 70mA ) , hoặc giảm trở kathode xuống ạ
Anh chạy theo B+ mới nếu thấy đèn đỏ phiến thì phải dừng lại ngay ạ , kẻo để lâu hỏng bóng , anh chỉ việc tính toán và giảm B+ xuống là ổn, nhưng nếu chạy ở 70mA thì EL34 chưa chắc đỏ phiến được ,B+ mới khi đóng điện anh đo áp tại chân 8 đèn anh nhé Hi chúc anh may mắn và thành công ạ
Với cấu hình này muốn hiểu thì hãy đọc thớt đầu tiên trong mục đèn có hướng dẫn toàn tập về bóng EL34
Em đã nâng áp B+ lên và đo chân 3 được 300V, 8 là 14V, tức dòng mới có 56mA. Em tư duy thế này: dòng điện chạy từ B+ qua OPT vào chân 3 và ra chân 8 xuống mass. OPT của em là 2.5K, trở thoát cathode là 250 ôm. Cứ theo định luật ôm mà tính thì có thể tính được trở kháng của đèn. Không biết em hiểu thế có đúng không. Sau khi tính được trở kháng đèn rồi, muốn dòng qua đèn là bao nhiêu thì chỉnh con trở thoát cathode. Em tìm được cái datasheet của El34 như sau: Em hiểu là chênh áp chân 8 nên là 14V? Điện áp chân 3 nên là 250V? Nếu em nâng áp lên tiếp thì chân 8 và chân 3 đều vượt lên trên cái datasheet. Với dòng 70mA, trở 250 ôm thì điện áp chân 8 phải là 17.5V? Ngoài ra em cũng thấy datasheet ghi dòng của đèn là 100mA. Như vậy chạy ở 70mA thì sao ạ? Vậy em có nên làm không? OPT để 2.5K có OK không? Cuối cùng em có nên mode lại mạch khác không ạ.
Ko cần phải mod mạch khác làm gì ,giờ đèn đã chạy rồi thì nên đọc để hiểu đèn nó làm việc thế nào .Với cấu hình của bạn thì đọc topic đầu tiên thật kỹ là có thể tự điều chỉnh theo đó rồi .Mục tổng hợp một số chủ đề liên quan đến đèn điện tử có topic cùng nhau thiết kế amli đèn rất hay dễ hiểu đọc kỹ là sau này còn chơi dài mà ít phải hỏi ,khi hỏi cũng trọng tâm hơn .

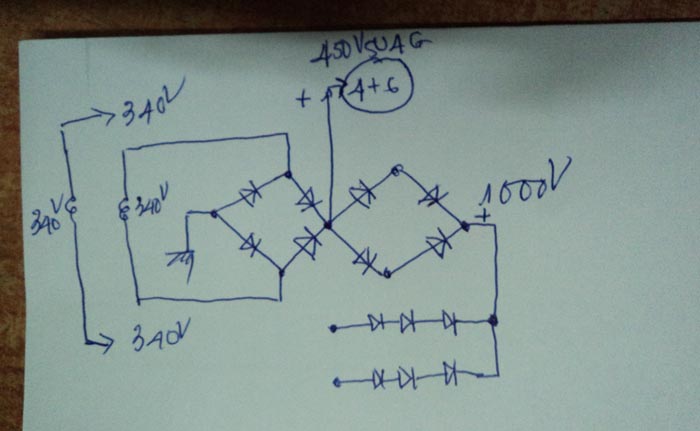

Hu, hu hôm qua uống rượu về, táy máy tháo ra làm lại cái mạch nguồn để nâng áp B+. Lúc lắp vào lại lắp lộn ngược, thế là đứt mất 2 con trở và tụ nguồn tầng lái, 2 con trở và tụ nguồn tầng tiền khuếch bị thương. Không biết có toi bóng đèn không các bác nhỉ?
Đèn thì chắc chưa sao ,nhưng mạch nguồn thì làm cố định chỉ tháo đầu ac rồi nâng áp sao phải tháo cả tụ chi vậy .Phần đầu khi nâng áp B+thì chỉ cần tăng con trở hạ áp đến lúc nào đúng ý thì thôi.
Tại em cứ muốn sửa cái mạch ổn áp nên mới thế. Em đoán chăc con Q1 nó hỏng nên không khuếch được dòng, toàn bộ dòng tiêu thụ của amply chạy qua BE nên con R3 quá tải, cứ lắp vào là cháy đen thui. Hôm nay em quyết tâm đi mua con Q1 khác lắp vào xem sao.
Em giải thích thêm là khoing phải em tháo tụ mà em nhấc nguyên cái bo mạch nguồn ra để mode, lúc lăp vào mạch amply thì đấu ngược đầu. Mấy con trở hạ áp cho b++ và tụ lọc bị toi nằm trên cái mạch amply ạ.
Các bác bắt bệnh cho em ạ. Con trở thoát cathode R9 em đã thay bằng 220 ohm. Loa bên trái kêu tốt, loa phải kêu lí nhí và không lên được. Nói chung kênh phải hỏng. Em đã thử đảo loa, đảo OPT, đảo đèn nhưng kết quả như nhau. Trở và tụ thoát cathode em chưa kiểm tra. Thông số các chân đèn như sau: Cái chố em khoanh đỏ hai kênh không giống nhau. Kênh trái có áp cao hơn kêu tốt ạ.
Anh nhấc trở R5 ,R6 ,R7 ra kiểm tra anh ạ , cần thiết nhấc tụ nối tầng ra rùi đo áp ạ , kiểm tra luôn cả tụ nối tầng nữa ạ
Sau một hồi tháo ra, lắp vào, thay từng con linh kiện từ kênh nọ sang kênh kia không thành công. Em bình tâm lại, lắp cố định mọi thứ và đảo OPT (chỉ kéo dây input của OPT từ kênh nọ sang kênh kia thôi, loa vẫn nối sẵn vào output OPT, cho đỡ nhầm lẫn ạ). Kết luận, OPT bị hỏng. Còn vụ lệch áp chân cathode tầng lái thì vẫn không hiểu tại sao vì đã thử thay trở và tụ giữa 2 kênh rồi. Tuy nhiên, âm thanh bị lệch cơ bản do OPT hỏng. Mà vụ OPT thì rất phức tạp. em đành tạm dừng DIY chờ sửa OPT hoặc mua mới cặp khác. OPT hỏng là do em bất cẩn, chắc có lúc nào đó bật amply không tải. Hoá ra sự nghiệp DIY rất gian nan, mặc dù em đã mua nguyên bộ kit. Nhưng cứ cái nọ nó xọ cái kia. Đầu tiên là mạch nguồn không chịu chạy, phải bỏ toàn bộ mạch ổn áp. Rồi đến điện áp đốt tim không ra đủ 6.3V, cũng tại cái ổn áp nốt trong khi biến thế nguồn của em chỉ ra cao nhất được 6.3AC. Em lại phải bỏ nốt mạch ổn áp của điện áp đốt tim. Thay con trở vào đó để làm thành mạch lọc CRC, điện áp ra được 6.0 DC. Sau một hồi sửa mạch nguồn thì phát hiện ra 2 kênh bị lệch nhau. Hic, em kể hơi dài dòng vì forum này là ký sự mà. Để ACE nào có DIY lần đầu theo dõi, tránh vấp váp như em ạ.
Đúng là sự nghiệp DIY gian nan bác ạ! nhưng kiên nhẫn tới lúc nó khóc lên tiếng người thì bác sẽ có cảm giác khó tả vô cùng ! Chúc bác sớm thành công và tiếp tục có dự án mới nhé!
Thưa các bác em thấy thế này (so với cái dàn máy panasonic thập cẩm tính năng của nhà em thôi nhé :d) - Âm thanh chi tiết, rõ ràng, không rối - Tiếng bass có vẻ hơi yếu nhưng mềm mại, nghe lâu không bị đau đầu Em nghe cùng loa B&W CM22, độ nhạy chỉ có 87dB thôi ạ. Nguồn nhạc số lossless, nghe qua pc thì hay hơn hd player 1 tý.
Thưa các bác em thấy thế này (so với cái dàn máy panasonic thập cẩm tính năng của nhà em thôi nhé :d) - Âm thanh chi tiết, rõ ràng, không rối - Tiếng bass có vẻ hơi yếu nhưng mềm mại, nghe lâu không bị đau đầu Em nghe cùng loa B&W CM22, độ nhạy chỉ có 87dB thôi ạ. Nguồn nhạc số lossless, nghe qua pc thì hay hơn hd player 1 tý.[/quote] với độ nhạy loa thấp như vậy mà đạt được chủ thớt nói thì bác thành công hơn mong đợi rồi, lần đầu vất vả mà có kết quả đáng nể, chúc bác vui
