Cám ơn bác! Bác cho em xin file SMB (mặt phủ xanh) luôn được không ạ. Tối về rảnh em ủi phát ngắm chơi. :lol: Bác nhảy cái jumb ngay chỗ tản nhiệt cho diode nguy hiểm quá, lắp tản nhiệt không để ý nó chạm nguồn... nổ bùm hơi vui. :mrgreen:
Trưa nay thứ 6 ngày 13 amp camp của em đang hót ngon lành. Em định bụng chỉnh cho chuẩn để còn đóng nắp, lớ ngớ thế nào em rớt cái kim đo vào trong bo, thế là tiếng ù dài cả 2 kênh xuất hiện Sau khi đo thấy điểm +10V vẫn bình thường, chết rồi hay là chết cặp tụ xuất nên DC phi ra loa em thay luôn đôi tụ dự phòng. Nguyễn y vân. Rút dây tín hiệu ra xem nào, im phăng phắc, cắm thử vào vẫn ù, kỳ lạ thiệt rớt kim đo xuống 1 bo mà cả 2 bên loa lại ù. Con aca của em bị sao hở các cụ? Hay là ma nó làm ợ
em nghĩ chắc ok thôi , chân diode nó cao hơn board, jumb bọc lại, tản nhiệt kiếm miếng nhôm dẹt gắn luôn cả 4 con vào luôn, mấy cái tản nhiệt trong nguồn máy tính hy vọng sài được , hoặc làm miếng nhôm chữ L
thay lần lựot con ztx450 + con K170 khác vào nhé,con này chết chắc rồi -kiểm tra thử thay luôn đi anh,thân.
Hehe hồi đó giờ em chưa phủ xanh nên cũng không biết file nó như thế nào nưa. Em đưa file gốc của Eagle bác lấy nhé!

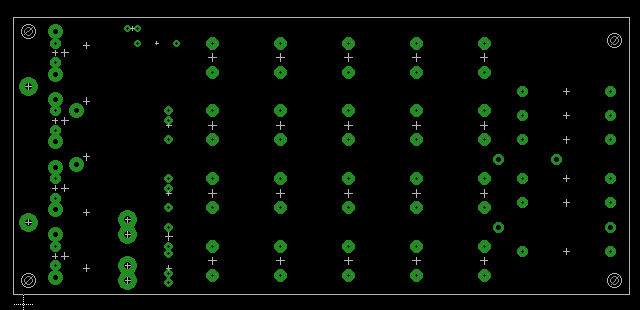

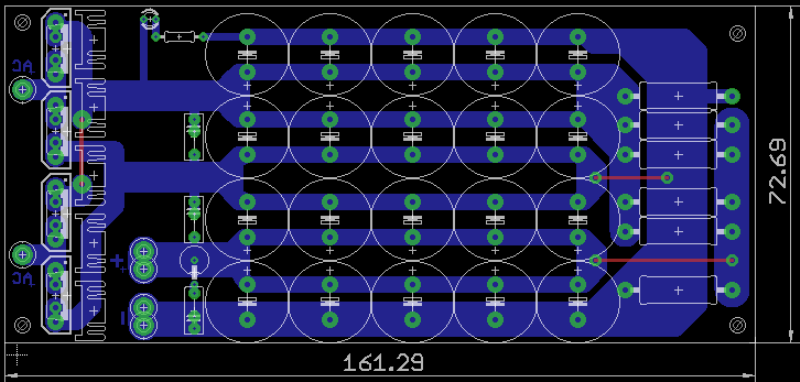

Nếu xắp xếp như bọn Thái làm thì không có cái Jum nào hết anh ạ, nhưng em cố tình đi vậy để đường mạch phải chạy qua chân tụ rùi mới đi tới tải đó anh, em đã tham khảo mạch của Thái làm rùi nhưng không làm theo vì lý do đó! , Chỉ có hàng chân (-) dãi tụ trên cùng là không thể nào áp dụng đúng "quy cách" đó! (Không biết phải làm sao :mrgreen: )
Dễ mà cụ. Mực phủ xanh là mực chịu nhiệt, bền với dung môi khi đã cứng... và nó cứng khi chiếu tia UV. Mực này giá từ 50k đến 200k / 100g. Bác mua về quét lên pcb, sấy khô tương đối bằng nhiệt rồi in lớp solder mark lên giấy can hoặc film trong, đặt lên pcb, bỏ vô đèn UV chụp 1 xíu (như em chụp 2' -> 2'30s). Lấy ra là nó tương đối cứng, lấy xăng chùi qua thì chỗ solder mark nó bị bay đi, những phần còn lại còn nguyên. Bỏ vào buồng UV chụp thêm 10' là được. Nói hơi khó hình dung, lúc nào làm em chụp lại quá trình rồi review bác xem nhé.
Hic, em xấu quắc mà bác kêu "mattroi đẹp" (hay xấu quá quăng cho chiếc dép) :mrgreen: Em có ngó mà hông biết vì sao, vì em làm phát nào ăn phát đó. Board đó do bác Quang vẽ lại, không biết có thay đổi chân bjt không nữa, nếu bác lắp nhớ coi phần linh kiện theo bác Quang nhé, board em vẽ thì giống board bác đang làm 98%, em thấy bác Quang thay đổi 1 ít.
mình kiểm tra rất kỹ từng con tran trước khi lắp, các chân đều đúng, board ủi đẹp ko có lỗi nào, các tran và trở đều dùng đúng với mạch của bác vẽ
Bác giải thích 2 chỗ màu đỏ giúp em rõ hơn tí nữa, em đã hìn dung ra nguyên lý đó rùi nhưng chưa biết 2 chỗ màu đỏ đó là như thế nào , mực thì mua ở đâu và nói tên là gì thì người ta biết mà bán cho mình ạ?
Có cụ nào lắp aca bị như em: Em dùng nguồn 20V -Chỉ cấp nguồn không nối in và out thì chỉnh 10V ngon lành, một lúc sờ thấy tản ấm. -Nối in out đầy đủ thì điểm 10V thành 16,2V và không thể nào chỉnh được. Tháo in, out ra lại chỉnh ngon lành
Bác ghi là tháo lắp in, out nên em ko biết là do in bị hay out bị. Vì vậy bác thử chỉ gắn out hoặc chỉ gắn in thôi thì mới biết được là do in hay out bác ạ. In và out của amp camp đều dùng tụ liên lạc nên việc in với out ảnh hưởng đến bias DC của mạch là khó xảy ra, nếu bác bị ảnh hưởng thì xem lại tụ in và tụ out có bị đánh thủng hay không
Em bị do input bác ạ, em thử thay con tụ tantalum 10uF vào tụ in(đã xem kỹ chân cẳng) kết quả là: áp điểm 10V nó thành +2,1V không nhúc nhích khi vặn biến trở và cấp in hay không cấp in cũng không ngọ nguậy :lol:
