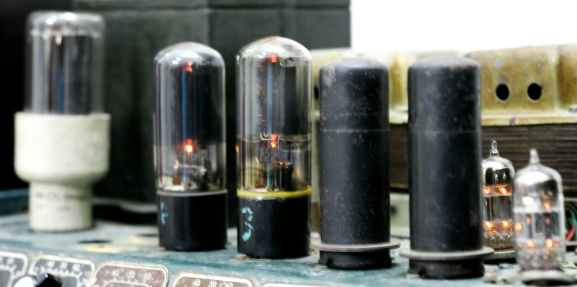

hờ hờ .. thấy năm trước bác bảo rồng con chuẩn bị chào đời nên tòi ra cái amp đèn.. cơ mà chán đèn hay sao mà lại chuyển qua bán dẫn thế :mrgreen:
Em xin phép sâu sản phẩm, vừa xong còn nóng hổi mùi class A đầu tay :mrgreen: .Áp 19V, bias 1.2A, đánh đôi Onkyo D-33 nhạy 92, 4ohm, thừa vol để nghe các cụ ạ, còn có khi nào nó đi vào vùng clipping không thì chưa biết.Hôm nào sang nhà anh bạn có ốc xì lô mới rõ công suất nó được nhiêu W.
Mosfet anh thay bằng bất kì con nào, miễn là Enhance mode. ZTX em thay bằng BC550 chạy tốt, cụ Pass bảo là con BJT kênh N dòng độ 100mA nào thay vào đây cũng đc :mrgreen:
Em chỉ làm duy nhất một bộ PCB để thử nghiệm thôi nên mong các bác thông cảm. Hôm nay em mới chính thức đưa tín hiệu vô nghe thử em nó. Loa em dùng loa cùi mía tháo trong cassettes CD nội địa Nhật đóng thùng 2 ngăn của Fostex, tín hiệu lấy trực tiếp từ PC ko qua pre. Kết quả chất âm thật là ấn tượng, tất cả các dãy tròn đều và đẹp (tụ xuất em dùng 4700uF của Mundoft thay 3300uF, tụ vào dùng đúng 10uF Elna Silmic). Riêng công suất thì dù chỉ 5w nhưng cảm giác khá mạnh và nếu em nhớ ko lầm thì mạnh hơn 5w của F2 và ngang với sewa 7w; riêng so sánh với power follower 99 thì em thấy lực có vẻ ko thua dù rằng PF99 tài liệu ghi công suất cao hơn nhiều. Từ dòng F2, Sewa và PF99 em đã làm thì chỉ có 1 tầng khuếch đại, tiêng em này có thêm jfet buffer ngã vào nên em nghĩ nó sẽ phối hợp trở kháng tốt hơn rất nhiều, các bác nên làm thử nhưng cố gắng dùngl inh kiện phải thật tốt vì em hiện dùng toàn linh kiện xịn, dây mạ bạc,... Đúng là cụ Pass ra cái gì sau cũng hay hơn cái trước, hihi!
cái mạch cuối trong manual là đã có hồi tiếp rồi phải không bác nagini262 ? không cần thêm pre nữa phải không ạ? em nghĩ con PF99 bác chưa lắp pre hoặc pre gain nhỏ nên nó yếu thôi ạ :mrgreen:
Báo cáo với các bác là sau một thời gian nghe thử em amp camp amp #1 này và có mời 1 người bạn nữa ghé nghe thử và kết quả cả 2 đều kết luận con này chất âm quá hay và thậm chí còn hơn cả F5 turbo nếu như ko nói về công suất. Em đã làm 2 con sewa, 2 con PF99, 1 con firstwatt F2 thì thấy 3 dòng đó chạy 1 tầng khuếch đại, ko hồi tiếp và chất âm rất hay (em đã ghép với nhiều loại pre) nhưng riêng em amp camp amp này thì có thêm tầng buffer + có hồi tiếp. Ban đầu em làm xong và để đó lười nghe thử vì nghĩ cũng như mấy cái kia; ai dè khi nghe thử phê lòi kèn, hic! Em này ko gắn pre nghe trực tiếp từ PC với sound card onboard mà âm thanh quá chuẩn, toàn dãy 3 tầng đều tuyệt đẹp, bass rất có lực và hay, treble nghe rất mềm và đặc biệt ko sắc cạnh - một đặc điểm hay gặp ở bán dẫn class A mosfet, mid thì nghe như ghép với pre đèn. Đây quả thật là bất ngờ rất lớn. Em khuyên các bác nên đầu tư con này, em lưu ý một vài điểm như sau: + Tụ xuất em dùng tụ Mundoft 4700uF mua ở saigonhifi + Tụ vào em dùng 10uF Elna SIlmic mua của bác badboy + FET dùng đúng số hàng tháo máy + Điện trở còn lại dùng dale, pana,... Còn bác nào ko tin thì mời ghé nhà em nghe thử, nhớ PM hẹn em trước vì sợ em đi làm.
Em search thấy pcb 1 mặt nè, bác nào cần thì đem về giặt ủi nhé. http://www.diyaudio.com/forums/swap-meet/232839-wtb-amp-camp-1-pcb.html
mấy hôm nghỉ Quốc lễ vừa rồi em cũng định làm cái mạch này layout lấy từ diyaudio giống như hình bác mattroidem đã pót nhưng không có K170 nên thôi. Class A em đã làm 4 hay 5 mạch gì đấy nhưng chẳng cái nào nghe lâu được vì sợ tốn điện. Nghe bác nagini262 comment em lại ham chắc nghĩ lễ 30-4 này làm. có bác nào ở HN nhượng lại cho em 1 cặp K170 em xin cảm ơn và hậu tạ
Con này xứng để làm bác ạ, bias nhẹ nhàng, nóng vừa phải mà công xuất đủ tẩn các loa cứng đầu. K170 thay bằng K147 thì bá chấy.
Phải công nhận là công suất nhỏ nhưng nó kiểm soát loa tốt lắm các bác ạ, ăn đứt con LM hết thuốc của em rồi
Chúc mừng bác thành công như bác review Hôm nào bác mang lên đấu với Naim bác Lý Nhân or bác kirato xem thế lào :mrgreen:
Không có khó đâu bác, có khó mỗi con JFET đầu vào, bác thay bằng K117 cũng đc, con này ngoài chợ nhiều lắm, đầu tư 2sk170 xịn sau.Em may mắn là lục kho sao lòi ra cái túi Mouser vàng khè, có 2 con k170 lẻ loi, các linh kiện khác thì cụ Pass chọn rất phổ thông bác ạ.Mai mốt thay tụ in-out ngon chút coi :mrgreen:
Cụ ơi chính vì tản hơi bé nên nó đang nóng phỏng tay đấy ạ, cơ mà tụ của em toàn 105oC nên hổng có lo :mrgreen:
