Nếu ù không phải do tự kích, mass tín hiệu đã tách khỏi mass nguồn rồi mà vẫn ù xem lại phần nguồn ( tụ nguồn, hoặc xoay biến áp nguồn sang hướng vuông góc với hướng vừa để) , thêm 1 con tụ 1n vào ngay chân B visai đầu vào xem sao nhé Thân
Ba má e thì là chui bụng mẹ từ khi ở HP rùi , chỉ có ông bà em ở Hải Dương thui sau ra HP thì phải , e cũng chả rõ :mrgreen: Áp ra loa tăng dần nghe có vẻ như giống tăng dần theo nhiệt độ , a kiểm tra kĩ lại con VR coi sao , e nghi ngờ con này lắm , con trans set bias với cả bù nhiệt a kiểm tra lại nó ,a kiếm thử con C4793 thay vào xem sao , hoặc thay con D669 khác vào coi sao , a nhớ kiểm tra đúng chân ,nguồn a thử thêm con tụ 0.1uF/100V nối tiếp với trở 10Ohm/3W vào 2 kênh nguồn , ..... P/s: Chiều e đang học k0 nghe đc đt của a , sorry a nha :mrgreen:
kết quả sau một ngày rưỡi làm việc. khả quan:đã set được bias,Ube chỉ 0,6v mạch chạy an toàn không sợ nướng sò nhưng cắm lâu sẽ có vài thứ bốc khói chứ không phải sò. vướng mắc:ù lồi côn áp ra tăng dần(sò chỉ ấm)có những phát tăng lên tới 16v.sò ấm không đều.1 bên ấm dần trong khi 1 bên ngồi mát.2 con điện trở gánh 100ohm/1w nóng dần đo áp 2 đầu mỗi con được 17v.lạ 1 điều là khi cắm vào thì bị ù nhưng rút ra trong thời gian chờ tụ xả hết thì chạm vào ngõ input thấy tiếng bụp bụp bình thường.đã cắt mass nguồn và mas tín hiệu riêng ở đầu input và nối về mass sao. dù bị như vậy nhưng bias vẫn giữ nguyên không bị biến đổi. mong các cao thủ gúp em sớm đêm nay em đi làm rồi chiều mai em mới có thời gian làm tiếp.
Hehe như vầy là hổng phải tự kích ùi , đây chỉ là hiên tượng ù bình thường thui a ạ , nếu tự kích thì khi loa đang hát đến chu kì là nó run lên bần bật chứ k0 chỉ có ù , thậm chí lấy một điện nối giữa dây nguồn và biến áp nối vào 1 cái công tắc , tức là cái điểm này vẫn để nguyên k0 cắt ra mà chập chung vào một đầu của cái công tắc , cái công tắc sẽ k0 có tác dụng gì , vậy mà khi đang hát bật tắt cái công tắc này cho vui tay thì loa cũng run lên bần bật , như vầy mới là tự kích ạ . Trước hết a kiếm 2 con trở 100Ohm khác thay vào chỗ 2 con kia , 2 con này đồ tháo máy sai số lớn sợ để lâu nó bị sai số mạnh hơn , tức là khi a xông điện vào nó thì trị số nó càng ngày càng giảm or tăng khiến cho tầng visai và vas hoạt động k0 bình thường => bias k0 ổn định , vậy thui ợ ,... Còn trị ù thì a cứ kiếm đoạn dây tầm chục mét rùi đem cục b.a lên mái nhà kéo dây xuống như điện về làng ý ạ , xem có hết ù k0 :mrgreen: Hi e đùa tí , a thử quay cục B.A vuông góc lại với tư thế đang đặt xem thía nào ,lắp một con tụ nho nhỏ 0.1uF/100V song song với tụ lọc nguồn , rùi a tháo hẳn dây tín hiệu đầu vào ra coi có phải tại dây k0 , rùi a đặt bo xuống đất , bàn tay mở rộng hết cỡ , ngón cái sờ vô tản nhiệt , ngón út sờ vô đất coi sao , ... nói tóm lại là a chụp toàn bộ hậu trường để mọi người phán thử coi sao ạ :mrgreen:
Hài chú huyhoanghp96 này hướng dẫn cụ thể từng đường mạch, từng con trở, đủ mẹo mà bác dinhhay vẫn chưa ổn thì amp lớn khó theo đây :roll:
Như vậy chắc chắn ráp mạch sai rồi. Có lẽ bác nên khởi động với ampli IC trước, lên tay rồi qua transistor. Ngày xưa em vào nghiệp DIY cũng bằng LA4440 mãi đó bác.
Anh có thể gửi tặng em file PCB này được không, em thích main này nhưng ngặt nỗi khả năng vẽ mạch thì hơi củ chuối. Email của em: ximuoi0910@yahoo.com.vn

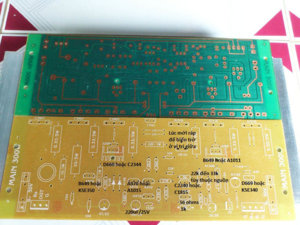

Đã mất công làm mạch nên kiếm cái ngon ngon mừ chơi a ạ , cái này board chợ nếu lắp tốt như anh walkalone thì mạch sẽ hát ngon k0 sao , nhưng mà nếu chưa quen lắm a nên kiếm mạch ngon ngon dễ lắp mờ chơi , a liên hệ cụ DIYAMP đó cụ ấy send cho mấy cái file pdf leach V3 mà các bác đã lắp thành công , a lắp con này thì miễn chê , mà tỉ lệ thành công cao ợ P/s : @anh DIYAMP hehe chưa hỏi ý a mà đã cầm đèn chạy trước ô tô rùi , sorry a nha :mrgreen:
Mời bác về topic này ợ có bác đang làm mạch v3 đó em đã post file rồi: viewtopic.php?f=19&t=28506&start=3050
ic thì em DIY thành công cách đây 1 năm rồi.DIY mãi con TDA7294.mạch câu dây theo kiểu màng nhện mà nó không chịu ù không chịu nổ cho sướng mới chán chứ làm cả single lẫn cầu.nhưng không thỏa mãn nên em chuyển sang làm ampli sò.điện tử mà bác y chang như nhau chắc gì nó đã chạy được đâu.có thể không phải tại boad mà tại nguyên nhân khác thì sao.nhưng DIY bình thường không có đủ máy đo chuyên dùng không thể dò ra lỗi gì chỉ có dựa trên kinh nghiệm của anh em chia sẽ với nhau những trường hợp đã gặp.kể mà ở gần chỗ các bác nhiều kinh nghiệm thì em mang sang thì các bác chỉ cho em lỗi lâu rồi chứ chẳng phải chờ và hỏi như vậy. các bác chờ em phá tiếp xem nó thế nào rồi giúp em thêm.
nó hót rồi các bác ơi.cuối cùng thì nó cũng chịu hot rồi.set bias 300milivol mà tản nhiệt cũng hơi nóng thôi. tiếng dùng trực tiếp không có pre nên nhỏ quá.các bác chỉ giáo cho em cái pre nào ngon mà lại dễ làm để em đẩy nó với.
Chúc mừng bác đã hoàn thành em nó! Tuy vất vả nhưng hoàn thành là tốt rồi.Nếu tạm thời chưa có pre thì bác có thể điều chỉnh tạm điện trở hồi tiếp để nghe đã.
Hehe chúc mừng a vậy nguyên nhân gây ra các hiện tượng trên là tại cái gì hở a .Bias 300milivol :?: :?: là cái gì vậy ạ , phải chăng là 300mA Nếu 300mA mà tản nhiệt chỉ âm ấm thì ... đồ ngon quá nhẩy , kiếm đâu chỉ chỗ e mần với :lol: Cái main này quảng cáo 300W lận đúng với số sò vắt trên nó , 2 kênh là 600W lận , a sài volume bi nhiêu K với lại mở hướng bi nhiêu giờ ợ , bởi vì có nhiều người lắp xong mở volume bé tí xong rùi bẩu là nghe nhỏ . Hoặc những trị số trên mạch hồi tiếp a ráp có đúng k0 ạ , sai chỗ này cũng dẫn đến hệ số khuếch đại của mạch giảm ( gain giảm ) , cụ thể là các phần tử C8 , C9 , R6 , R7 Mạch pre thì có nhiều dưng mờ để đạt được một cái pre gain lớn , không bị vỡ tiếng , chất âm hay , và trở kháng nhỏ thì không hề đơn giản , nếu a thích thì có thể làm mạch sài con NE5532 để ghép với mạch này ạ , hoặc dùng linh kiện rời thì phức tạp hơn Vậy là chúc mừng a đã DIY thành công sản phẩm này
hiện tại em vẫn giữ là 47k như của bác top.theo bác thì em phải tăng lên bao nhiêu và giảm xuống bao nhiêu để nghe trực tiếp từ output của một chiếc điện thoại?.cái đầu phát panasonic của em bị cái mạch trước nó phá hỏng mất rồi.đang làm con này nên chưa có thời gian sửa lại nó.
điện áp rơi trên đầu con R 0.33 đó.chia ra chắc được 100mA thôi chứ mấy.100ma thì chẳng là hơi nóng còn gì đúng không.nguyên nhân là do lắp nhầm 1 con A42 vào chỗ 3 con A92 nó ngồi đó.toàn làm lúc mắt nhắm mắt mở nên nhìn không được chuẩn.cứ cầm lên nhìn qua rồi đút ống gen vào rồi bẻ chéo chân rồi hàn. C8 30pf C9 220mf R6 47k R7 1k
Chú huyhoanghp96 có thể chia sẻ cho anh xin một mạch pre NE5532 chuẩn và đã được thử nghiệm tốt rồi được không?
bác có thể điều chỉnh con trở 47k lên thành 56k,hoặc giảm con trở 1k xuống còn 680R.Tại vì bác lấy tín hiệu từ điện thoại nên hơi nhỏ.
vâng để em thử vậy. mà huyhoanghp96 cho cái sơ đồ của NE5532 đi.với lại cho thêm cái mạch dùng linh kiện rời.cái nào dễ làm dễ kiếm linh kiện mà khá nhất thì để còn hàn cho sướng tay. vụ này mát khá nhiều thời gian và vật chất.nhưng mà vui.bị phụt khói thêm 1 cái mỏ hàn xung rồi.giờ dùng tạm cái mỏ hàn lung từ thời Tống thuộc được cái là hàn tốt phết.

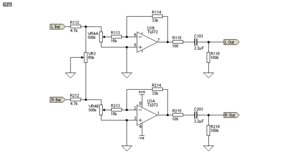

E gởi 2 anh cái này xem chơi , để tăng gain trong mạch thì các a chỉ cần tăng trở R114 và R214 trong mạch lên , thậm chí có thể tăng đến mức cắm mic vào nói ra tiếng người được :mrgreen: Đây là loại mạch siêu kinh điển , làm thì chắc chắn đến 99% mạch sẽ thành công , chỉ cần bộ nguồn ngon không bị sụt áp , Ve+ và Ve- trong mạch để +-15V các a nghe cho phê, 12V chưa phê lắm :mrgreen: TL072 trong mạch a có thể thay thế bằng NE5532 ,TL082 , thậm chí là OPA2134 , OPA627 ,... chớ nên dùng con 4558 nha a
A dinhhay muốn tăng gain cho mạch 300W kia thì chỉ cần giảm trị số con trở R7 kia xuống 680Ohm , hoặc 0Ohm nếu a muốn gain khủng :lol: E sìpam a đừng tưởng thật xịt khói bắt đền e thì e chít :mrgreen:
vâg chúc a thành công ạ , mạch này thì ok rùi , nếu a thix tone nữa thì có mạch cũng NE5532 liền ạ , còn linh kiện rời thì chỉ sợ đất HP anh em mình kiếm mấy con trans hơi khó :mrgreen:
Anh cũng đang tham gia topic pre của anh mimosald,nhưng cũng chỉ tạm thời đặt mạch thôi chứ cũng chưa có thời gian để làm.
Hi theo bác mì sả là anh yên tâm rùi , bảo đảm thành công 100% , bên đấy cụ diyamp layout mạch này đẹp lắm , a đặt rùi làm lun hay để ngắm rùi khi khác làm cũng được , mạch này để ngắm chắc cũng thấy phê rùi :mrgreen:
