Không nên tham gain khủng nhé. Với nguồn 50VDC, thì gain cỡ 30 đến 40 lần cho tín hiệu 0.7VRMS là ổn rồi. Gain cao quá dễ bị bể tiếng do xén ngọn. Pre thì quá trời topic luôn kìa, dễ làm nhất dùng op-amp thôi. 1 con đệm ngõ vào nối tiếp volume rồi qua 1 con set gain thêm vài lần nữa là xuất ra được. Nguồn 15VDC ổn áp bằng LM317/337 là chuẩn rồi. Op-amp thì em khuyên dùng TL072, OPA2134, OPA627, tiếng sẽ cân bằng.
1 điều chắc chắn là ở HẢI DƯƠNG em không thể kiếm được TL072.ngày trước DIY TDA7294 đã kiếm nó để làm pre và lọc subwoofer nhưng không có nên mới mua TL082 thay.làm pre thì em học được một điều là càng đơn giản nó càng chuẩn.càng qua nhiều phần nó càng dở.chỉ biết là bị biến dạng tín hiệu nhiều so với gốc còn tại sao thì chưa hiểu sâu xa lắm.nên em cũng thèm cái pre linh kiện rời như các bác cao thủ nhưng do nhiều nguyên nhân không cho phép em làm chủ yếu là do em không tìm được linh kiện để làm và hầu như các pre các top làm đã qua thời gian đặt mạch in và mua linh kiện nên em đành chiu trói thôi.pre mà làm bằng tay câu dây thì dù có là linh kiện ngon thì nó cũng dở đủ biết mà em lại không đủ trình để đi mạch thế nào cho hợp lí để câu dây cho đạt tốt nhất.
Hì nếu k0 in ủi được thì áp dụng phương pháp p2p dưng mờ ở đây là p2p hay như a nói là "câu dây" trên test board hay là board đục lỗ chứ k0 phải câu dây loằng ngoằng , việc đầu tiên nếu mạch nhiều linh kiện và lằng nhằng thì nên vẽ ra giấy một bản thiết kế trước rùi sau đó đưa vào ráp bằng test board , cố gắng k0 "câu dây" , đi mass hình sao ( các điểm mass trên mạch về 1 điểm thui ) , ... như vậy là anh có một board mạch không khác gì in ủi , chỉ có vậy thui ợ
Anh đặt mạch bên topic bác mimosald để ngắm đã,khi nào có điều kiện sẽ tiếp tục,với lại cũng là để học hỏi kinh nghiệm vẽ mạch của các bác ấy,cả cách đi mass nữa!
hí hí cũng k0 khó lắm để làm việc này với một mạch đơn giản, còn mạch phức tạp nhiều tầng thì chỉ cần bỏ ra chút thời gian là ổn . Bên HP anh em mình chỉ có mỗi cơ sở làm mạch in bên nhà máy X56 Hải Quan dưng mờ bây giừ hổng biết có làm nữa k0 , giá cũng k0 chát chủ yếu là tiền film cho các dịch vụ chứ giá làm mạch thì cũng tạm chấp nhận đc :mrgreen: A lắp được cái main 300W này chưa ợ
Anh đang làm,cũng sắp xong rố̀i! Anh làm board này cho cái âmly Karaoke ở nhà,các board khác đủ cả rồi chỉ thiếu mỗi board công suất nữa là xong.Hy vọng tết có đồ chơi. Em đang làm dự án gì đấy hay đang tập trung vào việc học?

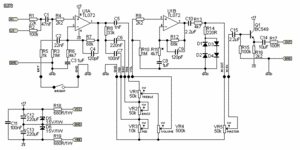

huyhoanghp96 coi hộ cái mạch này có gì không ổn không ngày xưa làm rồi mà tiếng bass nhiều hơn tiếng treble.
Hi cố lên nha a ,nếu lk thường dân thì ở HP mình chắc hổng khó kiếm , còn đồ cao cấp hi-end , low noise chắc hổng kiếm đc ( trừ khi tháo máy :mrgreen: ) , trên cái board này thì đồ gì cũng sài đc , nên chắc a sẽ thành công thui ợ , cố lên nha a , e sẽ cố gắng hết sức giúp a ợ :mrgreen: E thì e cũng nghịch linh tinh vớ vẩn thui ( cụ thỉa là mấy cái pre tube , amp ss , DAC còi linh tinh ,...) cộng với kết hợp việc học để hổng bị sao nhãng ( e đag điều tiết :mrgreen: ).
huyhoanghp96,em cho anh hỏi chút! con trở dùng để xả tụ lọc nguồn thường có trị số là bao nhiêu vậy nhỉ?
Mạch này thì e cũng chửa có làm qua dưng mờ đã làm qua mạch tương tự mạch này , thực chất thì đáng nhẽ ra một OPA k0 nên để chạy 2 tầng thía , nên để một con OPA cho 2 kênh và mỗi tầng 1 con , muốn bass treble tốt thì trong mạch mấy con tụ nối tầng hay tụ liên lạc phải kiếm đc tụ ngon thì mới ok , mờ phải là tụ k0 phân cực , nếu sài tụ ceramic thì anh k0 nên làm mạch này , mấy con tụ 0.1uF , 0.22uF nên sài tụ tốt ,giống như wima, mấy con 10UF hay 2,2uF nên sài tụ giống như ela cerafine bi-polar hoặc tụ có cực cũng tạm ổn , hay tụ phillip hay aerovox hay chí ít cũng phải wima ,... như vậy thì mới có mạch ngon đc , bởi vì cái mạch tone này là mạch quyết định thay đổi dạng âm thanh đầu vào để xử lí trước khi đưa vào power nên muốn hay thì phải chuẩn bị ngay từ đầu vào :mrgreen: A cứ đi vặt mấy con tụ nào ngon ngon thay vô là bass treble lên ngay ợ , thay mấy con TL ấy bằng OPA2134 , OPA627 , .... hay nhẹ nhàng thì NE5532 thì sẽ ngon hơn , con NE này cho tiếng thiên sáng nên a khỏi lo về treble lun :mrgreen:
Hí với nguồn khoảng 60V trở về thì a cứ táng trở 5.6K / 3W là được ợ , a tắt nguồn và chờ một lúc là nó sẽ xả hết cho a lun ợ , khoảng 20-30s tùy dung lượng tụ , a lắp vô rùi tắt nguồn lấy đồng hồ đo đến khi nào nó về hết điện căn đồng hồ từ lần sau a cứ thía mờ chờ thời gian ý ợ , muốn nhanh nữa thì a giảm trị số trở xuống , nhưng hình như e nghe ông khoai tây nói giảm quá sẽ giảm tuổi thọ tụ , tốt nhất cứ để vậy là ngon :mrgreen:
đọc cái này khoái quá ! mấy bác ơi e còn gà lắm chỉ dám mua main họ ráp sẵn về hàn sò vào chạy thôi ah ! khi giờ toàn làm loại 4 con nghe tạm , giờ em thấy họ bán bo lảm sẵn chạy 12 con sò giá có 80k/cặp không biết nó sao nhỉ có bác nào xài chưa ah ! sò thì em gom dc 12 con 5200/1943 rồi em đang tính làm xài tết mà giờ ới khởi xướng mấy bác giúp em nhé và nếu loại ấy thì nên dùng nguồn bao nhiu volt và bao nhiu ampe để nó đánh khỏe ah
bác ơi bác làm cái này tổng chi phí bao nhiu ah ! nhìn ok đấy biến thế bác mua loại bao nhiu amp- volt ah bo nguồn nhìn đẹp đấy bac mua bao nhiu và ở đâu chỉ em với !
Bác cứ PM cho bác chủ topic này là xong hết ấy mà,bo này cũng rẻ thôi bác ,chỉ có 16k/1 cặp,còn biến áp nếu bác đặt quấn cũng được hoặc mua biến áp Minh Quang loại 15A.Tổng chi phí hết khoảng hơn 1M.
Hi làm cái này nếu a kiên trì và thức khuya một tí thì trong một tuần a có thể hoàn thành luôn rùi đóng vỏ , thừa sức chơi tết :mrgreen: Trước hết a kiếm trước một đôi bo như của bác chủ vừa rẻ mà vừa tiện , không nên chơi bo 12 sò như ở trên a nói ( vì nhiều sò chưa chắc đã hay bằng ít sò :mrgreen: ) , mà bo này đắt gấp mí lần bo kia . Sau khi kiếm xong rùi a đi thu thập linh kiện và cục b.a ( B.A nếu a quấn thì tầm 10A là đủ , còn mua của Minh Quang thì a phải mua cục 15A , đôi 40V ) .Rùi a lắp thui , sò a có rùi , a mua thêm một đôi D718/B688, đôi này rẻ nên test trước sau khi amp hát rùi thì a thay 12con sò ngon kia của a vào vậy là ngon . Hoặc là a tham gia làm leach cùng các bác bên topic bên kia . Chúc a sớm thành công ạ
thanks bác chỉ bảo ! nhưng ngạt nỗi em còn gà lắm sợ mua bo không về ráp linh kiện vào không được vì em chưa học qua khóa điện tử nào cả chỉ tò mò học hỏi được chút ít thôi ah !nếu có bác nào gần thủ đức cho em qua học hỏi thì tốt quá ah . tại em thấy họ bán cái bo làm sẵn cũa " ANH NHAT" chạy 12 sò mà giá có 80k thấy củng rẽ đó chứ nên tính hốt luôn ,hjjjjjjjjjjjj mà em làm amp này để nghe nhạc chỉ làm 1 nút volum thôi ah còn leach thì em chưa đủ kinh phí nên ko thể tham gia được ah em chỉ gom dc có 1 triệu và 12 con sò thôi . hjjjjjjjjj bác cho e hỏi BA của MINH QUANG 15A-40volt đôi thì giá khoảng bao nhiu vậy ?
Hi e k0 dám chỉ bảo ạ , tại e cũng toàn đi học hỏi các bác trên forums chứ khi mới vô cũng mù tịt :mrgreen: Hi trước hết a cứ mua bo này về ráp đã ,2 kênh 16k vừa rẻ vừa bổ ( hơn hẳn bo 80k kia ) ,khi nào mà ráp xong bo này thì e bảo đảm là a biết đc khá nhiều thứ trong điện tử :mrgreen: A làm 1 núm volume là sao ạ ,ý a là volume kép hay là mono ạ :mrgreen: B.A Minh Quang loại này ở chỗ e khoảng 400K , còn chỗ a thì ... e bó tay :mrgreen: Nhưng mà với số tiền này + 1 ít nữa a nên đi đặt quấn 1 cái sẽ chất lượng hơn hẳn , cái đó 15A nhưng may ra chỉ đc 5A , và lại là dây nhôm nữa Chúc a thành công ạ
huyhoanghp96 nè!ở hải phòng cái lõi sắt EI S=40cm2 chưa quấn dây khoảng bao nhiêu?.đang dự kiến làm quả 20A 50v-0-50v xài với con này.mà hôm nào mình xuống HẢI PHÒNG nhờ cậu dắt đi chỉ chỗ mua đồ được không?
E cũng hổng rõ đợi e hỏi má e bi nhiêu e báo a nha , thông thường thì lõi mới khoảng 30->40k/cân , Fe 40 xếp dày 50 thì khoảng 3 hay 3.5 hay 4 cân gì đó , e hổng rõ ,tại e quấn b.a má e chu cấp đồ , e chỉ biết quấn thui , Fe 40cm tức là Fe 50 xếp dày 80 , tương đối đó ạ :mrgreen: Dưng mà loa a mấy tấc a chơi 20A lận ạ , chắc a định tra tấn hàng xóm hay cho thuê đám cưới :mrgreen: A quấn 10A là đc rùi ợ , 10A dây hơn 2 li , 20A chắc kêu vợ con a ra quấn cùng với :mrgreen: Bữa nào xuống HP nếu cần a al0 , chỉ sợ a xuống đúng tầm e đi học thui :mrgreen: Dưng mờ e nói trước là k0 có hàng ngon low noise như mí con trans A970 hay A1268 đâu nha a , chỉ có đồ trôi nổi và tháo máy thui :mrgreen:
chỉ cần là hàng rã máy là ngon rồi.ngày trước sửa máy tiện của nga ngố trong tủ điều khiển của nó có cái ngon lắm nhưng mà có ông nhanh tay hơn nên tháo ra rồi quay lại đấu lại dây rợ nó đã đâu mất hút rồi.nhìn cái chất sắt sau mấy chục năm mà vẫn sáng lắm.dây nó dùng dây nilon quấn làm cách điện.chạy xuyên ngày tháng mà chẳng có thấy nóng gì cả. tra tấn gì chứ up vào cái mạch của bác chủ top này thì cũng không thể kêu như đám cưới được.muốn nó khỏe để thể hiện tối đa uy lực của nó dù là mở nhỏ hay mở lớn chút thôi.loa thì cũng tầm thường thôi vì là loa hàng đóng nó rẻ nên không hay bằng loa của các bác trên đây được.
hi vậy trước cục nguồn a đang sài a kẹp cái bóng led với con trở hạn dòng vào đấy rùi mở nhạc , xem to thì có bị nháy led k0 là biết ngay cái nguồn có ngon k0 ý mờ :mrgreen:
không biết cái dự án của bác walkalone đến đâu rồi.có chút ánh sáng nào chưa nữa.lâu không thấy bác lên cho chút thông tin.
Em bữa giờ làm cái PCB nguồn bên topic kia, chưa rảnh đi ủi. Mà ở chỗ e khó kiếm tiệm có máy in laser quá, chỉ toàn in phun. Mà in lên giấy decal nó lại không cho in. Đành vác lên ĐHCN TP. HCM in. Em có share file cho một bác ở đây, không biết bác ý làm chưa?!
mấy bác ơi ! bo cs 12 sò này đi nguồn sau khi qua lọc DC là bao nhiu volt để hoạt dộng ổn định vậy bác ! em có nguồn và bo lọc nguồn hết rồi em đo nguồn ra sau bộ lọc là DC+/-55volt vậy có ổn ko ah
