E xài bo cs 12 sò/2 kênh ah . Dùng loại 5200/1943 . E ráp tạm nó vào cái amp karaoke dùng 8 sò ở nhà xem khác gì hok đã . Hjhj
Các bác cho em hỏi với! Hiện tượng có điện áp ra loa ở mức 0,3v là do nguyên nhân gì ạ?Khắc phục thế nào ạ?

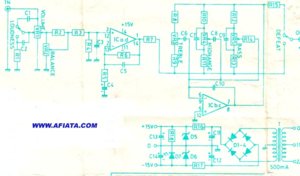

@ Anh dinhhay , của anh đây ợ :mrgreen: Tone control circuit using TL084 Tone control circuit using TL084 Tone control circuit R1,1′,3,3′,18 …………. 4K7 R2,2′,5,5′ ……………. 1K2 R4,4′ ………………… 1M R16,17 ……………….. 100 R6,6′ ………………… 15K R7,7′,15,15′ ………….. 220 R8,8′,9,9′,12,12′,13,13′ .. 10K R10,10′,11,11′,14,14′ ….. 22K VR1 ………………….. A50K x 2 CT VR2,3,4,5 …………….. B100K x 2 C1,1′ ………………… 470pF C2,2′ ………………… 100nF C3,3′,5,5′,10,10′ ……… 47pF C4,4′ ………………… 10Uf/35V C6,6′ ………………… 2,2nF C7,7′ ………………… 1nF C8,8′ ………………… 6,8nF C9,9′ ………………… 47nF C11,12 ……………….. 2200uF/35V C13,14 ……………….. [...]
Trong schematic, mình thấy con Q1 tạo dòng hằng là c2240 nhưng trên bo mạch nó lại ghi là a970, với lại thấy bạn vẽ giống tranistor pnp quá nên không biết giải quyết nó bằng con nào. Mình thử dùng a970 giống bản mạch in thì đo áp Ube của các sò công suất chỉ khoảng 0.4 volt thôi và thay cầu chì bằng 2 con trở 100 ohm 0.25w thì nó bốc khói liền, xoay biến trở 1K set bias cũng không nhúc nhích gì cả, đo áp đầu ra loa cũng không có tín hiệu. Rất mong bạn trả lời giúp mình nhé !!!
Trên Bo mạch con A970 tạo nguyền dòng là chuẩn đấy bác ơi,transistor Q1,Q2,Q3,Q6 và mấy con trans công suất A1943 là trans PNP(thuận) còn Q4,Q5,Q7,Q8 và mấy con trans cng suất C5200 là NPN(ngược).Hiện tượng con trở 100ohm/0,25w bị cháy bác xem lại bias xem có để cao qua không và con trans bias Q8 nằm ở giữa mấy con công suất bác đã ép sát vào tản nhiệt chưa nhé!
Theo như trong hình trans bias là trans ngược, anh để biến trở bias ở vị trí max nha anh , không là cháy trở cầu chì đúng rùi ạ ,anh cứ làm rùi nếu được thì vì sao lại cháy e sẽ chỉ anh ạ :mrgreen:
anh nên làm theo các bước từ chỗ chỉnh trimmer bias đến khi kẹp đồng hồ nha a , nếu là trans thuận pnp anh để min biến trở ,tran ngược npn thì để max , còn con tạo dòng hằng thì tùy thuộc vào vị trí của nó mà anh quyết ,trong trường hợp mạch này nếu nó ở B+ thì là trans thuận còn ở B- thì là trans ngược , a căn chỉnh đúng như trên và lắp đúng như thế thì em đảm bảo là ... hót ra tiếng người ngay ạ Chúc anh thành công
Cám ơn bạn nhiều lắm, mình cũng nghĩ là do biến trở chỉnh về 0 ohm nên dòng cao quá vì vừa cắm nguồn 12A vào là nó run run. Theo hướng dẫn của huyhoang mình đã hiểu rõ cách set bias, nó cũng đã cất tiếng hát, tiếng bas uy lực lắm.
Tuy đây là một thiết kế kinh điển đơn giản, linh kiện rẻ tiền nhưng chất âm hoàn toàn thuyết phục. Nhất là dải trầm và trung trầm, nét căng. Cá nhân đánh giá đây là bộ main hay nhất chợ NT

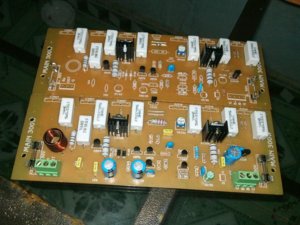

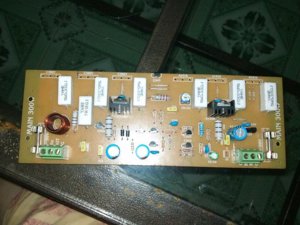

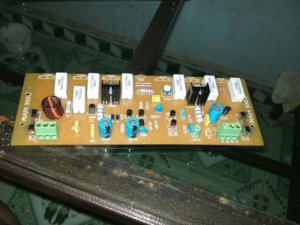

lúc đầu em mua bo ráp sẵn loại 410w về hát` thấy khô khan quá . được 1 chú giúp đỡ và giờ đây main 300w của em nek mấy bác ! chụp cho mấy bác xem có giống main mấy bác ko nhé .hjjjjjjjjjjjjjj @ : bác tranhieu_hcmut ơi cái bo nguồn của bác ko có đóng trễ phải ko ah , nó lại bảo vệ loa bằng dường mas qua tiếp diễm role nữa chứ , bật nguồn loa kêu cái bộp kinh quá . em lỡ mua rồi nên xài tạm nek có bác nào còn loại bo nguồn hay hơn ko ah
Chạy test chưa bác? Nhớ match Hfe cặp vi sai cho DC Offset nhỏ nhé. Bias 85 ~ 100mA nhé. Tiếng sẽ rất dày và ấm áp.
giờ thì em không phải lo vì có 1 chú rất nhiệt tình hướng dẫn cặn kẽ cho em rồi ah . khi nào xong 1 cặp em sẽ review cho mấy bác ! còn đây là cặp bo cs-bo nguồn em mua nt nek ko dc ưng ý lắm mấy bác ah
Board nguồn đó thì có làm sao mà không ưng? Bộ cứ mua đồ chợ là dỏm hết à?! Có cục biến thế với tụ lọc là dỏm thật!
cái bo nguồn này nó ko có đóng trễ bác ah ! mở nút power là kêu cái bộp ở loa luôn . với nó ngắt tín hiệu ở đường mass (sp-) chứ ko phải ngắt sp+ bác ah

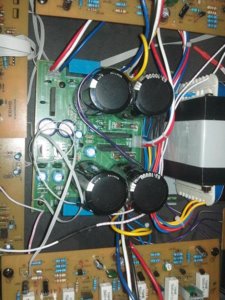

hình như lại là BA MINH QUANG rồi phải không bác.cặp tụ lọc kia thì y chang của em.em cũng xài đồ đó.nhìn của bác xuatuan dễ coi hơn của em để mấy hôm nnuwax em review lên cho các bác xem em làm nó xấu thế nào :mrgreen: nhưng em rất ưng nó vì tay em làm ra. em ròm thấy cái mạch trong ampli của bác chả liên quan gì tới mạch 300w bên ngoài cả.bác rỡ nó ra rồi lại nồi nó vào đó để thế chỗ hay sao vậy bác.

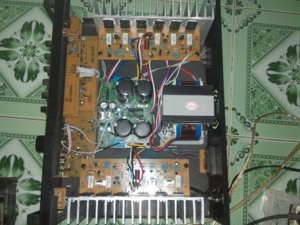

mạch trong amp là mạch 410w bác ah ! mạch đó em mua nt đó còn mạch 300w ở ngoài là em đang làm vì được gặp 1 chú bên điện tử giúp đỡ nhiệt tình nên quyết định đu theo mạch 300w này cho vui với mấy bác trong này . chứ cái bo 410w này em thấy âm thanh nó khô khan quá bác ah . BA này em ko biết của ai . mua ở nt luôn đó . hjjjjjjjjjjjjjjjjj chạy hơi nóng BA bác ah , nghe nói quấn đồng mà nghi ngờ quá
Biến áp của công ty HPS gì đó (em thấy nó ghi thế), nhưng chất lượng thấp lắm. Chạy không tải cũng nóng, có tải không tín hiệu cũng nóng. Nó ghi là 15A 70VCT chứ thực ra khoảng 6A là cùng.
chắc là dây nhôm quá.hoặc là dây đồng nhưng bé.em đang đặt chú HUYHOANG bảo mẹ chú ấy làm cho em 1 cái dây 2mm chạy cho nó rã chiến.
hi các bác, em là newbie, hôm nay mới biết post bài lên diễn đàn. Em cũng đọc nhiều topic về amply bán dẫn này nên cũng muốn lắp một cái. Đọc đi đọc lại thì em nghĩ chắc trước tiên nên làm với em này. Các bác cho em hỏi bo này có thể mua được ở đâu ạ? Ở chợ trời Hà Nội có không ạ? Hoặc có bác nào ở trong Nam biết chỗ bán có thể mua hộ em không ạ? Em cảm ơn các bác nhiều ạ.
Cái này bác nên hỏi bác Walkalone hoặc liên hệ với bác nào gần Nhật Tảo, vì hình như bo này chợ trời không có. Chúc bác ráp được amply đầu tay thành công.
Cảm ơn bác ạ, em sẽ hỏi bác walklone xem sao ạ. Các bác cho em hỏi chút là phần sò công suất này em thay bằng cặp sò than irf240 và irf9240 có được không ạ, hình như chân cẳng mấy sò này giống nhau đúng không ạ. Cảm ơn các bác nhiều ạ.
Cái này em hỏi bác Walkalone rồi, nhưng bác hổng có, em lại chưa từng có điều kiện đặt chân đến TPHCM, mà hình như bo này ở HN không có. Bác nào gần chợ Nhật Tảo có thể mua dùm em được không ạ. Em cảm ơn các bác nhiều lắm ạ.
Lần trước tôi tài trợ DINH HAY 02 Board, lần này sẽ tài trợ cho baonam2009 cũng là 2 board. Liên hệ với mình để nhận Board Main 300W nhé, mình tặng bạn để bạn làm thử . Mình ở HN nhé. Quân- 0904224277
