Dàn Transistor chắc khi nào có điều kiện anh mới thay được. Hiện giờ anh đang chạy "dàn" "khuyến khích sử dụng" của bác chủ topic: A970/C2240, B649/D669, C2344/A1011, C5200/A1943. Do "đi chợ" hơi xa nên anh làm mỗi thứ chục cặp, hàng Trung Quốc chất lượng tốt. Trở thì anh làm một bộ trở Đài Loan rồi (Ngon, bổ, rẻ). Driver thúc driver chỉ tăng công suất thôi em ạ! Làm cho nó kêu thì đơn giản, mod đúng ý mình mới khó chứ! Anh cho nó hát mấy ngày rồi! Cứ mua linh kiện, hàn vào là Ok thôi! Thanks em nha! Các bác cho em hỏi cái mạch bảo vệ loa bán ngoài chợ có tốt không ạ? Board dùng hai con c1815, 1 con D669. Em thử với cái loa bé xíu 25W mà mở to to thì nó đóng ngay! Với loa lớn nó có "biết" đo công suất mà đóng không ạ??? Do em chưa có điều kiện thử với loa công suất lớn mong các bác thông cảm!
Quan sát trên bo bác thấy có 2 con trở nối từ chỗ hàn dây vào out của ampli, sau con trở là con tụ hóa. Bác tăng trị số con tụ này lên, nếu mở lớn vẫn ngắt thì tăng 2 con trở lên chút khi nào vừa thì thôi. Bo này bảo vệ tốt, chỉ tội cái nhạy quá.
Ý bác muốn nói đến con tụ 470uF à? Em đoán tụ này tạo trễ cho role khi mới cấp điện phải không ạ? Trở 22k phân dòng cho transistor C1815. OK! Em sẽ thực hành xem sao! Thanks bác!
e chưa ngó cái bvl này nhưng con tụ hàn từ ngõ in của board (out của amp ) là hai con tụ nối tiếp tạo thành non-polar ,mục đích là để nếu có áp DC âm or dương cấp vô chỗ này thì relay đều ngắt ạ,nếu lắp tụ hóa có phân cực thì chỉ có thể ngắt ở điện áp dương khi điện áp đổi chiều thì không ngắt được .Hoặc ngược lại ạ Còn con tụ tạo trễ nó ở ngay gần chỗ trans lái cho trans relay hoặc lái trực tiếp relay (tùy mạch :mrgreen: ) ạ Chúc anh thành công ạ
Ơ, lạ nhỉ?! Sẵn có cái bo THQ và cái bo chợ này, em gắn linh kiện vào cho cả 2 board giống nhau y xì từng tầng 1 (toàn bộ là BJT cho LTP, Vas, OPS - tất nhiên 2 board khác nhau cái topo mạch). Giống tổng trở nhập, hồi tiếp, set gain, dòng thúc driver, nguồn nuôi, dùng chung 1 tín hiệu từ pre-amp, chuyển mạch giữa 2 ampli qua lại bằng 1 cái contact 3 chấu. Tại mức bias 200mA/sò thì em thấy bo chợ này có tiếng bass và mid bass tốt hơn so với THQ. Nhưng khi chuyển qua dùng JFET cho vi sai thì THQ bắt đầu lột xác, âm thanh tách bạch, nhẹ nhàng, thư thái. Thế mà bác Tú vào chém em tơi tả??? :?:
Board này xài tốt. Ở ngõ SP-IN cả 2 kênh, nó có con trở 22k và 1 con 10k hình thành cầu phân áp, khi điện áp DC áp vào nó khoảng trên 1.2V thì nó chia thế thành 0.6V kích vào chân B của 1 trong 2 con 2SC1815. Để giảm độ nhạy, tăng trị số 2 con trở 22k lên 33k, 47k, 51k... Còn bộ định thời mở trễ là do con tụ 100uF/35V ở chân C con 2SC1815, lựa giá trị càng lớn thì thời gian nạp càng lâu => transistor mất nguồn => relay không đóng.
Em đã thay thế linh kiện như hướng dẫn của bác chủ topic, đã hót bình thường. Nhưng khi dò mạch để mod lại như ở trang đầu(Thay đổi giá trị R3 và R9) thì lại thấy cái sơ đồ nguyên lí khác khác so với mạch gốc ở các chỗ transistor thuận nghịch. Lấy ví dụ schem gốc có đến 3 con A970, 2 con C2240(C945) còn mạch của bác đi bộ có đên 3 con C2240. Trans thuận sao lại thay bằng trans nghịch được ạ??? Tương tự với cặp D669/B649 cũng vậy. Hic! Không biết có phải do mắt em bị "mờ" không ạ? Mong bác chủ xem dùm em với ạ! Em còn vấn đề với mấy cái mạch music, mastor nữa ạ! Em mua board ngoài chợ về hàn mà cấp điện vào thì nó không chạy, không tín hiện ra ở chân OUT! Bác nào có kinh nghiệm chỉ bảo cho em với ạ! Có phải bi ngược mấy con tụ không phân cực 10uF không ạ(Em thay bằng tụ hóa phân cực, đúng hình vẽ trong mạch)??? Cảm ơn tất cả các lời góp ý của các bác nha!
Bác chú ý: trên cái board Master, có 1 cái role, bác chỉ hàn 2 chân ở giữa xuống mạch in, 2 chân ( hoặc trên, hoặc dưới ) cũng xuống mạch in , bỏ bớt đi 2 chân kg hàn. Nếu Bác hàn cả 6 chân thì kg có tìn hiệu ra dc. Cũng trên board đó nhiều khi người ta cũng làm 1 cái công tắc chọn kênh A hoặc kênh B. Bác dùng cọng dây nối tắt đi thì mới được. Chúc thành công. Thân
Cảm ơn bác! Cho em hỏi "kĩ càng" thêm xíu nữa! Bình thường rơle sẽ có hai tiếp điểm thường đóng và hai tiếp điểm thường mở ( Rơle kép), nếu em không gắn rơle này vào thì sẽ nối tắt hai điểm giữa với 2 điểm trên hoặc dưới! Không cần điều khiển Rơle bằng tín hiệu "Re" trên board luôn ạ? Trên board có 2 cổng vào A hoặc B như bác nói qua switch ra thẳng cổng OUT, vậy không quan tâm đến nó làm gì! Bên cạnh là cổng vào "L G G R" em cấp tín hiệu vào tại đây rồi! Nhưng vẫn không có tín hiệu ra! Bác nào đã thành công chụp dùm em bức ảnh em tham khảo ạ!
Cảm ơn bác! Cho em hỏi "kĩ càng" thêm xíu nữa! Bình thường rơle sẽ có hai tiếp điểm thường đóng và hai tiếp điểm thường mở ( Rơle kép), nếu em không gắn rơle này vào thì sẽ nối tắt hai điểm giữa với 2 điểm trên hoặc dưới! Không cần điều khiển Rơle bằng tín hiệu "Re" trên board luôn ạ? Trên board có 2 cổng vào A hoặc B như bác nói qua switch ra thẳng cổng OUT, vậy không quan tâm đến nó làm gì! Bên cạnh là cổng vào "L G G R" em cấp tín hiệu vào tại đây rồi! Nhưng vẫn không có tín hiệu ra! Bác nào đã thành công chụp dùm em bức ảnh em tham khảo ạ![/quote] Bác bỏ luôn cái role đó đi, kg hàn gì cả ( vì 2 chân giữa của nó nối mass, nếu bác kg để ý, hàn nhầm thì tín hiệu sẽ xuống mass hết) và kg có out ra là đương nhiên. Tôi nói là bỏ luôn role đi nhé, kg câu bất kể chân nào cả. Board master của tôi mua ( bỏad rời , kg gắn linh kiện tại Nhật Tảo ) thì nó thiết kế dùng luôn làm Pre cho những mạch CS khác, nên ngay chỗ input nó có thêm cái công tắc, chỗ này Bác cho tín hiệu vào kênh nào thì phải dùng cọng dây nối tắt lại, tức là chân giữa của công tắc phải nối với đưồng vào hoặc A, hoặc B. Bác hiểu chứ Nếu vẫn còn khó khăn Bác alo cho tôi, sẵn sàng giúp Bác. Quân - 0904224277 Thân
1, cái schematic ấy bác chủ vẽ lộn chỗ đó anh ạ , đã fix rùi ạ 2, cái bo ấy trước tiên là a để trống relay k0 hàn ,sau là anh đút cái côg tắc vào ngõ chọn , hoặc là anh hàn chập A hoặc B và tín hiệu , không thì tín hiệu nó sẽ bị trống ấy ạ ,k0 vào đâu cả ạ . 3, là cái bo này nó ....rất dễ ù , a để ý nếu thiết kế mass vòng tròn thì a cắt cái vòng tròn ấy ra , và nối mass cẩn thận cho bo nha a ,e sửa mấy cái amp Cali mà rất khó chịu với mấy cái bo này ,sờ vào fip đã ù chứ chưa nói gì đến mạch :twisted: 4,A cho xin 5 xu hình ảnh tác phẩm 5, chúc a thành công nha
Ok! Em cũng đã dò mạch và thấy có vấn đề với cái rơle này! Em đã sửa lại thành công rồi! Mặc dù đã qua hai con OPAMP khuyếch đại nhưng tín hiệu ra mastor nhỏ hơn tín hiệu vào do qua nhiều mạch lọc, giảm tín hiệu. Do trên board in nhầm kí tự, hai cổng vào A,B chạy thẳng ra cổng OUT nên em nhầm tưởng đây 2 ngõ ra. Sau khi đổi lại đưa tín hiệu vào A hoặc B, lấy tín hiệu ra ở cổng "L G G R" thì đã OK, Bass,mid,treble đều chỉnh tốt! Trên board MUSIC của em mấy con tụ không phân cực 10uF không in cực âm nên em không thể thay thế bằng những tụ hóa phân cực, dò mạch thì chỉ lắp được 2 con! Mong bác giúp đỡ thêm! Cảm ơn bac nhiều!
Fix trang nào vậy em? Anh đọc topic nhiều lần rồi mà chỉ thấy có đề cập đến, chưa có sơ đồ fixed! Cũng có sơ đồ chụp bảng mạch in và điền text các Trans có thể thay thế rồi! Tạm thời để vậy cũng chạy OK rồi! Trong sơ đồ có con C945 ép sát tản nhiệt, hiện anh đang thay bằng C2240 như bác đi bộ chỉ dẫn, anh có thể đổi nó thành D669 để áp sát vào tản nhiệt để bù nhiệt Bias không em? Anh đang tính làm luôn nhưng lên đây hỏi cho chắc đã! Board Master anh khắc phục được rồi, khi nào rảnh anh sửa mass sau! Để khi nào anh thay cái tản nhiệt mới vào rồi chụp ảnh luôn ha! Cảm ơn em nha!
Anh chạy ra chợ làm con C4793 về thì bá cháy :lol: em đùa đấy con này hơi khó kiếm ,anh mua con C2076 là được rùi , con này thì nhiều ,k0 thì anh sài D669 cũng được ạ . Mong được 5 xu ảnh của a :mrgreen:
Khà khà! Anh vừa mới thay con C2240 bằng con D669( Chân cẳng giống nhau) Vừa cắm điện phát thì cặp cầu chì lóe sáng và cháy ngay lập tức( Cả cặp 4A và 5A đều toi). Không biết có bị sao không! VR để ở cả hai mức 0 và ở giữa. Bác nào gặp trường hợp này giúp em với ạ!
Edit: Xin lỗi các bác, em hàn nhầm chân con D669. Trong đầu cứ nghĩ sẽ phải gắn con này vào tản nhiệt nên quay cho lưng úp vào tản nhiệt. Nhìn lại con C2240 thì mới thấy có vấn đề! Mong các bác giúp em xác định xác định chiều IN OUT, gắn đúng chân con tụ hóa 10uF trong board MUSIC với ạ! Em search hình ảnh trên Google mà không có!
Hix a ơi , 1 con là B C E một con là E C B , thay vô bị đảo cực B với E cho nhau thì sao mà k0 bùm chéo ạ , anh quay ngược con kia lại là được ạ ,kiểm tra xem có em nào ra đi nữa k0 nha a
hix a edit nhanh thế e vừa rep xog :mrgreen: Cứ in + out - mà quất thui anh , nếu không anh ghép 2 con tụ chung chân - lại để làm thành nonpolar anh cắm đầu nào cũng đc, tụ ngon thì nghe phê đó a :mrgreen:
Hai con này chân cẳng giống nhau em ạ! Trong Datasheet con D669 hơi khó phân biệt chân! Ban đầu anh hàn con C2240 "úp mặt" vào tản nhiệt, khi thay thì lại "ưu tiên" cho con D669 ngửa mặt ra ngoài hóng gió nên nó mới đứt hai cặp cầu chì! Con tụ 10uF hơi khó xác định ở mấy con sau, gần OUT. Chắc anh phải cố gắng dò từng đường mạch vậy! Thanks Hoàng nha!

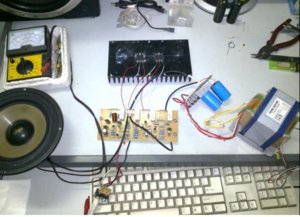

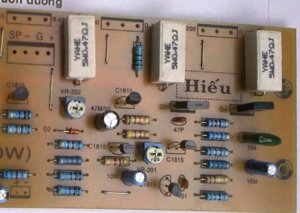

bớ lão DIY 2014 .. Lão vào giúp với. Bo Hiếu không kêu rồi. Em mới chơi 1 cặp sò B688 D718. Bias lại 80mA ( lúc đầu có 45mA thôi ạ ) Căn chỉnh DC out là 0Volt. Cắm điện - đấu loa vào -> ù ú u huyền ù . Ù to đấy ạ. Sờ vào tụ INput 10uF của nó thì thấy ù to. Có lẽ mạch khuyếch đại tốt. Rút điện ra thì áp ra loa tăng vọt lên 20 volt :shock: ..Nhưng quan trọng nhất là cấp tín hiệu vào thì tiếng bé tí. Ghé sát tai mới nghe thấy . Biến áp minh quang. 35 0 35 VAC ..

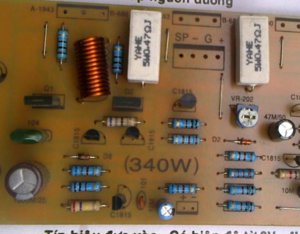

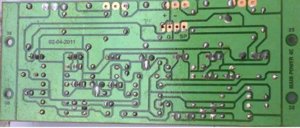

Nội y có gì đâu? Mạch mua nó đã hàn luôn rồi. Về chỉ việc đấu điện. Đấu loa là play thôi. Thế mà cơ sự lại thế này.. thế này đã rõ chưa ạ ? :mrgreen: q1 đến q4 là cặp D669 B649 còn tranz nhỏ là V 1815 GR , có con tranz cạnh con Q2 dưới bo ghi 1815 nhưng nó là con C2383 . Cấp điện từ biến thế 35 0 35 VAC . Thấy q1 đến q4 hơi ấm ấm .. Báo cáo hết :mrgreen:

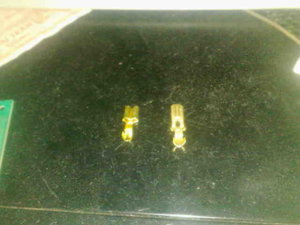

sờ inputs thấy ù ù mạnh. Em nghi ngay thằng jack cắm có vấn đề. Hừm .. vấn đề thật. Có tiếp xúc được đâu .. hì .. Vậy là kêu đã to . Nhưng ù lắm ạ. Ù hơn con 7294 nhiều ạ. Sờ màng loa nó rung lên bần bật ấy ạ :shock: có lẽ là do hệ số khuyếch đại quá lớn . Em dùng đồng hồ thang VAC đo đầu out ra Loa là : 50Volt :shock: . Em mở nhạc sàn.. giảm gain thế nào mấy bác ơi
Giảm gain bằng cách tăng hồi tiếp. Dò từ đường ngõ ra có con trở nối tiếp Rfb về chân B còn lại của vi sai (chân B kia nhận tín hiệu vào) Ở chân B đó và con trở hồi tiếp có 1 con trở nữa mắc xuống mass qua 1 tụ hóa, hình thành 1 cầu phân áp AC. Tăng trị số con trở này lên, cách tính là: Gain (lần) = Rfb/R + 1. Thông thường nguồn 48VDC, hiệu dụng là 48 x 0.7 = 33V, hao hụt, bão hòa còn 30V. Vậy tính gain làm sao khi cấp tín hiệu 0,7VRMS vào nó lên đến giá trị = 30V là tối đa để tránh bị clip. (30/0.7 = 42 lần, vậy tỷ số cái bộ phân áp kia là khoảng 42, 43 lần.)
