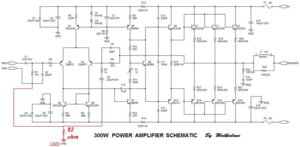

trước khi xử lí gain thì anh kiếm chỗ nào mass vòng tròn thì xé xác nó ra :mrgreen: Rui anh xem mass hồi tiếp và mass tín hiệu nó răng răng , nếu nối chung mass bo thì anh làm thế này nhá , e ví dụ cái main 300W vì k0 có sơ đồ và board Híu này (vẽ xấu anh thôg cảm ) :mrgreen: Chúc anh cho thằng u huyền này bay mất
vâng.. cảm ơn bác Walkalone . em dò ra con đó rồi ạ. Nó là con trở 470 ohm. Trên bo ghi thế nhưng nó táng con 400 ohm vào. Em chơi con 1,2k vào đó thì khi vặn max volume thì áp ra chỉ còn 35 vac thôi ạ .. tăng lên 2,2k áp ra được 30 volt đỉnh . Chắc là ok rồi... Kêu bé thì bảo là bé. Kêu to quá cũng khổ.. :mrgreen: @ Huyhoang : đang mần tiếp .. chưa dò ra :shock: .. mass không có chỗ nào vòng tròn cả Cái boad đó không có sơ đồ nên cũng hơi vất Mạch đó nếu ko cắm dây tín hiệu thì ù. còn ko cắm dây thì ko thấy ù :shock:
Nhớ đo kiểm lại điện áp offset nhé bác. Dưới 50mV DC là ổn. Không thì xoay biến trở chỉnh. Nhiều khi thay đổi chế độ hồi tiếp làm thay đổi mức offset ngõ ra. Không ù khi chạy cả 2 kênh cùng lúc là ổn rồi. Mass không bị lặp vòng tròn.

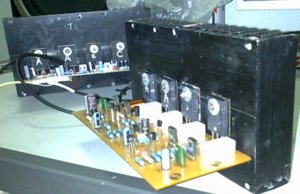

em mới mần đến đây. :mrgreen: Chơi luôn 2 cặp 5200 1943. ( hàng đểu _ 1 time mà bay hết cả chữ )- cái này là từ dự án Leach . Kết quả ban đầu đã chỉnh lại DC out = 0 volt. Sờ con Q2 Q3 thấy nóng lắm ạ :shock: . Em phải ốp thêm cái tản nhiệt xinh xinh nữa mới yên tâm . Em thấy leach có thêm 2 con thúc . Còn cái bo này ko có . nên có lẽ 2 con đó không đủ dòng ? phải ko các bác ?

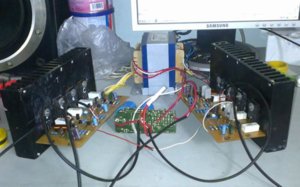

cả buổi trưa không ngủ của em được như vầy : Hình Cảm nhận ban đầu là tiếng khá tốt. Tuy nhiên nếu so với Leach amp thì tiếng mỏng hơn . Leach cho tiếng dầy và ấm áp hơn nhiều. Tuy nhiên kêu to hơn. Em nghĩ nếu trình diễn karaoke thì tốt .. Tiếng thiên sáng . Em định thay cặp D669 B649 bằng cặp C2073 A 940 cho nó mạnh. 2 cặp này cũng từ dự án Leach còn thừa :mrgreen: . Nhưng có mỗi 2 cặp. Vưỡn thiếu 2 cặp nữa. Bác nào nâng cấp lên MJE15030 thì em xin 2 cặp :mrgreen:
Lếch âm ly phai ơ nó thiết kế tầng công xuất dạng Triple Darlington, có hồi tiếp tại con pre-driver. Để tránh méo do thiếu dòng kích, đồng thời làm tăng tổng trở, nhẹ tải cho tầng vas. Nó dùng transistor công suất dạng MJE hệ số Hfe thường thấp hơn hệ transistor 2SA/B/C/D của Nhật Bản. Với 4 sò hoặc 6 sò dùng transistor Nhật Bản thì kích bằng 2 driver thông thường là được. Lựa con dòng Ic cao 1 chút là ngon. Con C2073 không mạnh hơn đâu bác, vả lại Ft nó có 4MHz à. Tiếng nếu nhẹ thì tăng phân cực tĩnh cho tầng vi sai với Vas đi bác. Output lên 100mA/sò là đẹp.
Bác phải vẽ lại schematic, em mới chỉ cho bác nâng dòng tĩnh chỗ nào chứ ạ. Nhìn qua hình khó lắm ạ. Bias cao thì tiếng sẽ dày và ấm áp hơn.
Các bác cho em hỏi nhờ, em cũng vừa làm xong con Amp theo mạch của bác walk, mọi cái đều ổn duy có điều kỳ lạ là mỗi khi xoay nút Volume ( A100K ) thì cái loa nó lại trồi ra thụt vào 1 cái, khi không có tính hiệu Volt tĩnh ở ngõ ra cực nhỏ, không ù xì chi ráo, lúc bật nguồn lên chẳng hề bụp gì cả dù em không xài bảo vệ loa Như vậy là sao ta ? giúp em với. Cảm ơn nhiều .

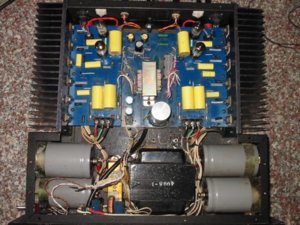

Tks bác, em tìm được nguyên nhân rồi, là do cặp tụ tín hiệu vào lớn quá ( tại lỡ vặt được 1 cặp 10uF Nonpolar trong xác máy cũ ), thay vô cặp khác 1uF là hết bệnh Hình dạng em nó đang trong tính trạng chạy thử nghiệm dư lày, đang rầu cặp tải giả có 50W ( làm cho ampli đèn mà ) nên chưa đo được coi con amp này ra được bao nhiêu ?

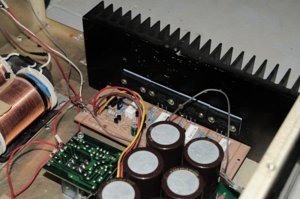

Trùi, bác có mấy con Sanken ngoong quá! 2SC3858 phải không bác? Em đang tìm mua vài em 2SC3264 mà dạo chợ mãi không có, chỉ có 2SC2922 thôi. @minhhp6365: He he, đợi em hoàn thành xong dự án này em với bác thi đấu nha
Bác chỉ em giúp chổ nào bán 2SC2922/2SA1216 với. Cho em hỏi em thấy bác dùng con gì 6 chân đầu vào vậy? Nếu là JF thì nó là số gì vậy? cho em đánh đu dự án này của bác với. Bác có thể Pm giúp hen Thanks
Ở chợ bán nhiều 2SC2922/2SA1216 lắm, 90k/cặp. Con 6 chân đó là Dual JFET TO-71 Package. 2N5564, 2N5565, 2N5566, 2N3958, LS844, LSK389... Miễn gắn trùng chân là chạy. Hoặc không thì ghép 2 con TO-92 vào cũng được. Sơ đồ dựa trên mạch GoldMund, nhưng em chế biến lại. Em cũng chả quan tâm lắm đến GM zin, làm sao vừa ý là được.
2SK2221 bác mua ở chợ hả? Bao nhiêu xiền 1 cặp vậy bác. Mà không biết nó có đúng là Lateral MOSFET không hay lại là con FET ất ơ nào đó anh Tung Của đóng cái mác lại bán.
Dạ đúng là cặp 1494/3858 bác à. Nhân tiện em có chút thắc mắc, vì thấy có 1 tiệm chuyên bán Sò/IC rã máy ở nhật tảo nhập về với số lượng lớn, trong đó có 1 mớ đẹp vài chục con thì cùng Date Code, em thử đo kiểu diode ( vì đồng hồ ngoài chợ chỉ có thế ) thì thấy số đo rất match với nhau. mớ sò còn lại trông cũ xì và Date Code khác nhau thì đo cũng thấy rất khác nhau . Câu hỏi là : liệu cái lô cùng date code có khả năng là sò in lụa không ? cô bán hàng thì nói là do rã trong cùng 1 máy UPS cỡ lớn nên cùng date code . Em thấy hơi lăn tăn chứ ráp vô máy thì chạy ngon lành, nhà em không có loa sân khấu nên không thể test trong điều kiện max để coi sò có nổ không ? Cảm ơn các bác chỉ dẫn .
em thấy board của bác sao khác với board kia thế ạ? hay là bác vẽ lại mạch vậy bác? nếu bác vẽ lại mạch bác có thể cho em xin pdf của nó không ạ?em không mua được board này nên tự ủi luôn ạ! em cảm ơn
Em lười lắm ra chợ lượm luôn cái mạch ráp sẵn giá 70K, nguyên lý cũng y chang mạch của lão đi bộ thôi, chỉ khác cái bố trí transitor, về em chỉ việc vặt mấy con tụ ra thay bằng đồ xịn là xong, không phải lăn tăn mạch vẽ đúng hay sai nữa . Nếu bác cần thì ới em ra mua dùm cho chứ ủi iếc làm gì cho mất công . Thân

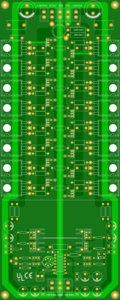

Nếu mua được đám BUZ901D/ECX-10N20 hoặc 2SK2221 thì cho nó chạy nguồn công suất khoảng 85VDC, còn không có dùng 2SK1058/2SJ162 thì dùng 75VDC thôi cho an toàn, nguồn cao áp Hi-Rail cho LTP & VAS thì thêm 10V nữa là được. @Viagraless: Cái board của bác không giống sơ đồ em lắm đâu, nó giống NAP135 hơn. Mạch đó chạy mạnh lắm, tiếng căng đét, tuy không ấm bằng. Có bán PCB phiên bản 6 sò/kênh cũng tại chỗ bán cái board topic này đó ạ. Bác cứ mạnh dạn chạy thử, không chết sò đâu ạ. Nhiều năm ráp ampli em thấy là chỉ chết sò khi vừa mới đóng điện thôi, chứ chạy ổn định rồi thì không sao. Trừ khi bị quá SOA thì hay bị chạm mối nối CE.
Các bác cho em hỏi với ạ! Em mua board Music, Master ngoài chợ Nhật... về hàn mà nó ù quá các bác ạ! Mạch đã chạy bình thường mỗi tội board thiết kế mass tum lum quá, em không biết đường nào mà lần! Bác nào có kinh nghiệm chỉ cho em những điểm mass audio, cách khắc phục hiện tượng với ạ!
