Khà khà! Em sửa được cái vụ ù ù ở board Music rồi các bác ạ! Do mạch thiết kế không tốt, linh kiện cũng không VIP mà nó để Gain cao quá, khuyếch đại tới 3 con Opamp, em vứt một con đi rồi! Giảm nhiễu hẳn các bác ạ! Khi kết nối, bật to hết volume vẫn còn hiện tượng như cũ nhưng khi cho tín hiệu vào thì nó im phăng phắc, như vậy là do chất lượng dây dẫn, volume và các mạch lọc tạo thành mạch cộng hưởng nên mời ù! Cảm ơn các bác nhiều!
Bác giải quyết sai rồi. Bộ Pre-Mixer karoke phổ thông trên thị trường này. Board Music sẽ đảo phase tín hiệu ngược lại so với gốc, Master nhận tín hiệu Aux, Mic, Effect đảo lại 1 lần nữa là trùng phase với tín hiệu gốc. Bác bỏ đi 1 con là sai thiết kế của nó. Music board: Con Op-amp đầu tiên là bộ đệm ngõ vào, gain của nó là 1,2. Con thứ 2 khuếch đại đảo, cho bộ tone control. Xong xuất tới volume và đến master. Con thứ 3 là cái nút 3S (hay nút Loudness) Nhấn vào nó thì tín hiệu tổng tăng gain thêm 4 lần nữa. Master board: Con thứ nhất là mix tín hiệu, gain ~ 7 Con thứ 2 khuếch đại đảo cho bộ tone control. Khả năng cao là bác đi mass vỏ máy kém.
Em bỏ con Opamp Loudness đó bác ạ! Con đó đẩy Gain lên cao, nghe rõ tiếng ù luôn bác ạ! Board Music đưa tín hiệu vào board Echo, ở đây tín hiệu MIC đã qua ECHO chạy chung với tín hiệu MUSIC và OUT ngõ 3 dây ra MASTER. Như vậy con Opamp thứ nhất trong board Master khuyếch đại tín hiệu chung này lên hả bác? Vậy là do em đi mass không tốt, em không nối Mass với vỏ máy bác ạ! Để cho một mình board công suất "Solo" thì không nghe ù nên em không nối mass cho vỏ máy luôn!
Vâng. Hôm nay em cày tiếp . Chẳng lẽ mình thua nó. :mrgreen: Em vẽ lại cho nó giống cái xe ma tít .. :lol: :lol: Mời các cụ chém tiếp .. giúp em 2 cái mũi tên đỏ nối vào nhau ạ
Bác vẽ thế này thì chắc là chịu kg thể đọc ra dc. schema tôi đã vẽ lại, để mai chụp ảnh gửi lên chia sẻ cùng các Bác Thân
hờ hờ.. nếu thế thì tốt quá. Cụ cũng dùng bo này à ? Em vừa thay 2 con tranz đầu vào = 2 em tháo máy c1815Y ( nguyên bản V 1815 GR _ dí vào nam châm hút luôn .. chắc chân sắt ) nghe vưỡn thế .. đúng là tai trâu thật rồi :lol:
hôm nay em lùng được ít c 1518 GR tự tay em tháo. Hỏi các cụ có lên mod cho em nó ko ? em thay hết tụ trên bo bằng tụ Rubicon cũng tự tay tháo trên bo tivi. Cũng chưa thấy thay đổi gì ?
C1815G có Hfe khoảng hơn 300 , max là 400 , ngon đấy anh , ngon hơn C1815Y và đứng sau C1815L , chưa có visai tốt thì cứ con này lắp vào là được anh ạ,không thì lắp A42 cũng được ạ

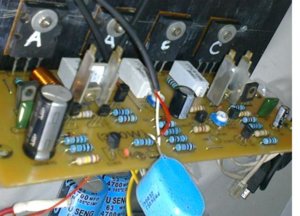

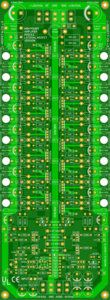

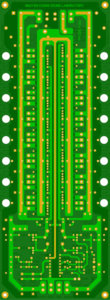

MPSA/KSP42/92 chỉ dùng làm Vas hoặc CCS/Cascode thôi, ít dùng trong mạch vi sai lắm, vì hệ số Hfe quá nhỏ. Thực nghiệm cho thấy gắn vào âm thanh hơi tối và ồn hơn, không sạch sẽ, mịn như nhóm 2SC1815/2SC2240. Layout vừa hoàn thành, mai đem in ra giấy các layer test lỗi rồi tuần sau gửi Sao Kim đặt mạch. Còn 1 version dùng BJT từ đầu tới cuối chạy 32 sò/kênh chờ qua tuần sau lấy hàng.
Hi vậy Leach chắc là ... hỏng hết roài :lol: Bởi các cụ toàn sài A42/A92 sau này mới sài hàng nóng là C3200/A1268 Cái này còn dựa vào đôi tai vàng bạc ,hay tai ... trâu của mỗi người anh ạ
Báo cáo các bác em vừa cho em 300W "thi đấu" với con loa thùng Tiến Đạt 250W một bên! ... Rất khí thế các bác ạ! Bass rất xung, nhưng Mid và Treb nó cứ đơ đơ ra! Nhảy vô làm vài bài Karaoke cho "máu lửa". Hát được 3 bài thì... "bỗng nhiên muốn ... hát nữa" vì tự nhiên Loa im phăng phắc. Hí hoáy đo đạc một hồi mới biết con loa thùng "250W" đã tử trận, 4 loa, đã đi mất con Bass 100W, Mid 90W(Nó ghi thế, em nghĩ không tới!) Chỉ còn một em treb 30W và Super Treb 10W. Nhìn vào bo ampli thì mấy em trở 100 Ohm bị cháy xém, vẫn hót được! Chắc em phải thay 2W vô! Hic! Nghĩ lại mới thấy cái loa Tiến Đạt không có phân tần, đưa thẳng tín hiệu vào Super Bass và chia sang mấy củ loa kia là tụ nối tiếp! Vậy là toi mấy củ loa chỉ vì không đap ứng được tần số! Các bác ai có biết quấn phân tần bày cho em với ạ!

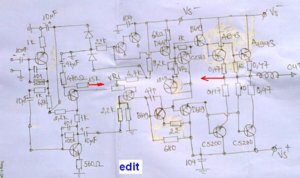

Bác vẽ oằn tà là vằn chết đi được, lại còn chơi âm trên dương dưới nhìn sái cả cổ hai tầng đầu chỉ là mạch Fre, còn tầng sau con tụ 10uF thứ 3 mới là mạch Power Amp hai con liện quan với nhau qua một chít áp vi chỉnh là mạch KD vi sai, hai điểm mũi tên đỏ là mạch hồi tiếp. nếu lắp mình P- amp thì bỏ đi hai tầng đầu
May quá. Hôm nay lại có 1 bác vào tư vấn. 2 con tranz mà 2 chân C nó lửng lơ là nó làm nhiệm vụ gì đấy ạ?
em cũng mê món này lắm >> bắt đầu bằng 7294 xong giờ em nó cũng die rồi lại muốn thử trình khác nên theo em nay >> mong bác chủ bớt ít thời gian đưa em đi chợ được không ạ >> em mù tịt món này >> 7294 dễ hơn nhiều ^^ với cả kinh phí thì có lẽ chia 2 lần ^^ (vợ sắp đẻ nên cũng không xôg xênh lắm ^^) với lại đang theo cả copy loa avalon indra mong bác chủ hồi âm nhé e đã có biến áp tháo từ amp cũ >> ah cho em hỏi luôn mình không cần mạch echo với kara chỉ cần công suất với âm sắc có hát được không các bác nhẩy >> hỏi xxx các bác đừng cười ^^ càng tiết kiệm càng tốt á > em chỉ thích nghe thôi
khửa khửa >> dzay. làm thôi > chờ gì nữa >> tối nay làm đêm mai lên nhật tảo sắm đồ> quan trong là chả biết mua cài gì trước >> bác thiệt hai bao nhieu cho em này ??
Thiệt hại khoảng 1,5tr ~ 2 tr cho 2 board stereo cùng bộ nguồn (tùy thuộc dùng biến áp có xịn hay không thôi). - Mainboard x 2: 16k - Tản nhiệt x 2: 120k - Sò: 2SC2922/2SA1216 x 8: 360k - Linh kiện gắn board: 100k - Biến thế: 200k ~ 800k - Vỏ máy: 300k - Board nguồn: 150k ~ 200k. @Nongdanfo: Bác vẽ mạch sai rồi.

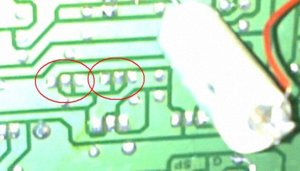

cái gì chứ 2 con tranz đó là em vẽ đúng. Còn nó hoạt động dư nào thì em chưa biết mới hỏi các cụ chứ ạ .. hình đây.. Em thay con tụ INputs như hình . Màu trắng vỏ nhựa . Nhìn thấy bên trong màu bạc .. tiếng hay phết ..

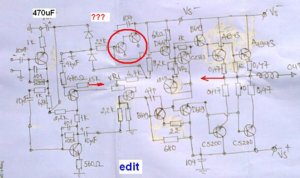

Vậy là nó lấy diode BE mắc nối tiếp tạo áp 1.2V phân cực cho em D669. Để tăng dòng tĩnh cho Vas thì đổi giá trị con 68R gần đó xuống thấp hơn.
Theo cụ thì xuống khoảng bao nhiêu.? và dùng trở bao nhiêu W? Em thấy nó toàn dùng trở 1W thôi. Nếu thay trị số thấp hơn=> tăng dòng tĩnh => thì có điều gì sảy ra ? con D669 đó bình thường cũng nóng lắm rồi. Em phải lắp thêm cái tản nhiệt nữa đấy bác à ! Nếu nóng nữa sợ đứt bóng thì toi .. :mrgreen:
0.6V/68R là được 10mA rồi, không phải nâng lên nữa đâu bác. Nâng bias sò công suất lên 100mA/con nữa là xong.
Các cụ cho em chút! Hôm rồi về dưới quê,ông chú có cái amly Karaoke nhan hiệu HNT(Hương Nhật Tảo),hiện tải nó đang bị một bệnh đó là không có vang vọng khi cắm mic hát Karaoke,em nhòm vào board echo thì thấy mấy con IC BL0306,HD74LSOOP,MB8264A,LM311P, và mấy con 4558 thig không nói làm gì rồi,các bác cho em hỏi là trong mấy con IC trên thì khả năng con nào died là cao nhất vậy ạ? Em tra thử datasheet thì thấy có con BL0306 là Digital Echo. Vậy theo các bác thì có khả năng con BL0306 ra đi không ạ? Hay con khác tèo rồi ạ? Các nút vặn cua amly em đã vệ sinh cận thận rồi. Các bác có đi qua mà trông thấy thì vào giúp em với! Cái âmly ở dưới quê nên không tiện vác đi vác về. con amly này nhìn ruột gan thấy gớm,chăng có jump nối các bo mà cứ hàn thẳng các bo với nhau,tháo lắp không cẩn thận là nó tuôt hoặc đưt dây là hàn mệt.Rất mong nhận được sự giúp đỡ của các bác! Mấy hôm nữa em có việc về dưới quê,tiện thể sửa tiếp cho ông chú luôn.

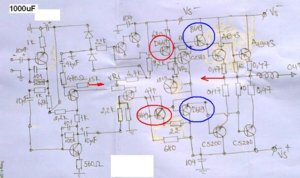

Em hỏi khí không phải thì 2 con D669 B649 trên sơ đồ là 1 cặp đẩy kéo phối hợp ạ ? (em khoanh đỏ ) Nếu thay 1 cặp đó bằng cặp công suất D 718 B688 thì thế nào ? Em thấy nó có dòng cao 8A , công suất 80W :shock: .. vì em thấy cặp D669 B649 nó nóng :mrgreen: Còn cặp D669 B649 tiếp theo( màu xanh ) nó thì ko nóng
Hình như tụ này là tụ polystyrene, dân thợ gọi loại này là tụ âm thanh, nó hao hao giống tụ mylar :lol:
