Bác tham quá đấy. Driver chọn dựa theo tiêu chí là Vce ngang bằng Vce sò công suất, dòng Ic tương đối cao, Hfe cao, Ft cao. Con D718 này được mỗi cái Ic cao, nhưng Hfe lại thấp, gắn vào thể nào cũng bị méo tuyến tính. Ở amp chuyên nghiệp, dàn sò > 6 con cho mỗi rail nguồn mới dùng thêm 1 tầng driver nữa (thường lấy chính con sò công suất ra làm driver luôn) mới cấp dòng đủ cho cái đám sò kia, để không bị thiếu dòng Ib. Với lại Amp chuyên nghiệp hay dùng sò hệ MJxxxxx (MJL21193, MJW21196...) Hệ số Hfe thấp nên càng cần thêm em thúc.
Không có điều kiện test thì bác mua 1 cái board echo chợ dùng BL0306 mang đi mà thay. Đâu cỡ 50 ~ 70k thôi. Echo đang dùng thì khó chết, kiểm tra con RAM 4164, con này dễ chết nhất trong đám.
Anh check thử RAM động ( con DRAM MSK4164 ấy ah ) coi xem sao ,giá như có cái ố sì lồ thì dễ kiểm tra hơn :mrgreen: Trước tiên anh cứ check áp vào tất cả các IC trên mạch coi có áp vào IC không , rùi check tụ nối tầng, sau cùng không được anh check con DRAM này trước ,sau đến con OPAMP ở tầng so sánh áp (anh xem ngõ ra của nó nối vào DRAM ấy ) ,rồi check con tạo xug 7400 (con này nó ít tèo lắm ) , rùi con Echo (con này cũng rứa :mrgreen: ),.... nói chung là kiểm tra cái nài cũng hơi khoai mì chút , vì nó có cả tín hiệu số ,....Chúc anh thành công nhá
Chắc với tình hình này phải về dưới quê vác cụ amly này về nhà để kiểm tra trực tiếp xem thế nào chứ phán bệnh từ xa kiểu này đúng là khoai mì thật! Huyhoang96hp,chắc anh lại phải phiền đến em rồi đấy! Sáng nay anh gọi điện thấy tò tí te,lại sập nguồn rồi à?

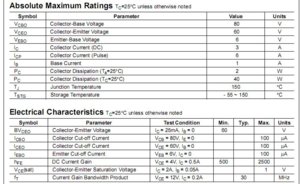

hờ hờ .. hôm nay em tìm thấy 4 chú D 1273 P. Tra đatasheet thấy hệ số Hfe khá khủng .. Cụ xem như hình .. Nhưng mỗi tội chỉ có con D mà ko có con B .. Không biết có bán rộng rãi không các bác nhỉ ? hay bác nào có 4 em đó thì nhượng lại cho em nó có đôi có cặp :mrgreen:
Các bác cho em hỏi cách Mod lại mấy cái Board Mucsic, Echo, Master với ạ! Board của em thiết kế theo kiểu Music ra board Echo sau đó tín hiệu Mic, Music, Echo chập chung đưa về Master. Khi bật nhạc mucsic nó cũng có Echo luôn! Em không mấy board này nó Mix các tín hiệu ở đâu và cách Mix như thế nào! Mong các bác giúp đỡ ạ!
Amp thì nhét dưới gậm giường mà vẫn phải đi mượn amp kaka cho nghé con hát thi với chị xuân mai. Các bác tư vấn cho em mấy cái bo mic, echo, master loại nào ổn cho nghé nhà em tập làm ca sỹ với.
Kiếm mua cái Mixer rời của Tiến Đạt có vài trăm thôi về hát ngay khỏi lăn tăn. Găm Mic thử tại chổ luôn cái nào ù, hú bỏ.
Bác ra chợ mua board không linh kiện về tự ráp bác ơi. Đồ ráp sẵn chất lượng kém lắm. MIC x 2 + 1 echo M50195 + 1 Music + 1 Master + 1 bộ nguồn 15V đôi ổn áp bằng LM317 hoặc 7815. Op-amp mua TL072 hoặc NE5532. Trở tìm loại metal oxide cho tiếng bén hơn, trở carbon tiếng hơi tối. Tụ nối tầng tìm loại tốt. Volume tìm loại tốt hơn, chứ loại volume chợ gắn vào nghe âm thanh nó cứ đùng đục, lờ đờ. :lol: @Nongdanfo: Con của bác không xài được, Vce nó thấp quá. List trans cho driver đây bác: MJE15032, MJE15034, 2SC4793, 2SC5171, 2SC2344, 2SD669...
Tôi có tất cả mấy board đó, lần trước mua trong Nhật Tảo vẫn còn, nếu Bác cần sẽ biếu Bác 1 bộ đủ gồm: 2 bỏad Mic, 1 board echo dùng 50195 và 74ls624, 1 board 3S và 1 board Master, riêng bỏad MASTER do tôi để lâu bên ngoài nên nó hơi bị ố đường mạch in. Tất cả đều chưa gắn linh kiện Bác nhé. Nếu cần Bác alo tôi sẽ gửi tặng Bác. Quân -0904224277
2SC4793, 2SC5171 thì khó tìm, nhưng 2SC2344 thì hàng cũng nhiều mà bác, mua loại có chữ F (Farchild semi) là ổn.
các bác giúp em một chút, e có cái âm ly tự lắp nhưng không biết lắp thế nào mà âm mic nghe chát lắm không thật lắm, vậy theo các bác có kinh nghiệm trong chuyện này thì phải điều chỉnh con nào ảnh hưởng đến âm sắc của mic. ah cho e hỏi thêm chút nữa là con nào của mach echo ảnh hưởng đến độ vang nhiều hay ít của tiếng ca hả? e mê món này mà không có kinh nghiêm lắm mong các bác chỉ giúp! e cám ơn nhiều!!

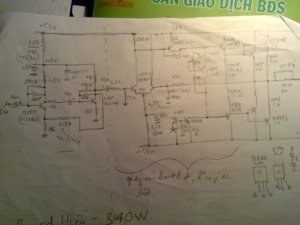

em đã được mục sở nhĩ thị cái boad mà bác DIY2014 nhắc tới tại gia.em chỉ biết chốt một câu với đôi tai trâu của em là hay ạ.so với cái mạch 300w em làm thì nó hay hơn hẳn(do em trình còi và linh kiện của em nó lởm khởm chăng?). mạn phép bác DIY2014 em up cái ảnh xêma của cái boad đó lên để các bác ròm ạ.em gà mù không biết nói gì hơn ạ.
Em chờ lâu quá .. cổ dài như cổ ngỗng .. hôm nay mới nhìn thấy cái shematit của cụ DIY2014 .. trông dễ hiểu hơn cái của em :mrgreen: Mí lại em cũng vưỡn sai chỗ con trở hồi tiếp đầu tiên. Cụ có thể nói là mod chỗ nào ko ạ ? Em đã thay hết tranz đểu = tranz rã máy cùng là C 1815 . Tụ thay như sơ đồ của bác. Toàn Rubicon.. Cơ mà tụ nguồn của cụ chơi loại gì ? bao nhiêu uF ? biến áp thông số ra sao ạ ? Newbi nên hỏi hơi nhều :lol:
Khà khà! Em thấy bác này rất tốt bụng, giúp đỡ các newbie! Khi có vấn đề gì bác ấy có thể giải quyết là không ngần ngại giúp đỡ ngay lập tức! "Nhiệt liệt ủng hộ" bác, ủng hộ tinh thần DIY hết mình!
Ô seo sơ đồ cái board này của anh DIY2014 giống sơ đồ board HNT ( Hương Nhật Tảo ) của anh QuangViet thế nhỉ , chỉ khác một vài chỗ , nhưng nhìn chung là vẫn giống nhau , kể cả phần đầu vào .Em đã vẽ lại bằng orcad ,xin phép anh DIY2014 cho phép em post lên để so sánh ,tối em sẽ tìm lại ạ , giờ nó đang chốn đâu đó trong cái USB .Xin phép anh ạ
Oh, Huy Hoang, em khiêm tốn quá, nơi đây là nơi giao lưu và cùng nhau học hỏi mà, post lên càng nhiều sơ đồ thì có càng nhiều các cao nhân vào giúp phân tích, qua đó tất cả chúng ta cùng nhau học hỏi thêm nhiều cái hay mà. Ủng hộ em post lên đi. Thân
Bạn đã lắp board thế nào rồi, bạn post lên đây , tôi sẽ chia sẻ thêm được với bạn những gì tôi biết. Thân
Hờ hờ .. Thỉnh thoảng nhận được quà cũng hay hay .. :mrgreen: Hôm nay em lại nhận được quả này .. Không biết là cái gì đây :mrgreen:

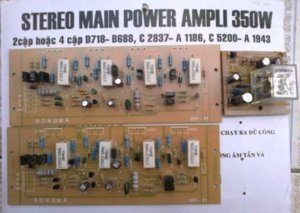

Hôm qua phải đi làm luôn nên hôm nay mở ra ngắm .. Mấy bác kêu sắp có bão em cũng hãi hãi .. Hóa ra là bão PCB ?? THì đây ,, em cũng có 1 cặp + bảo vệ loa ( bác via tặng ) :mrgreen: Nhận xét : Boad thiết kế đẹp , có chừa chỗ để hàn thêm dây đồng lên mạch cho đường mạch chịu dòng tốt hơn .. Tuy nhiên linh kiện lởm khởm quá ,,( Thua cái bóad Hiếu ) 1 boad thì toàn D669 lưng sắt , 1 bên thì toàn D669 nhựa :shock: có cách ly mass nguồn và mass inputs = trở 22 ohm nối tiếp tụ 104 .. Cơ mà lại ko có biến trở chỉnh Bias và biến trở chỉnh DC out ??
