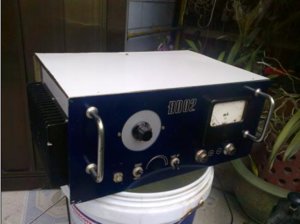

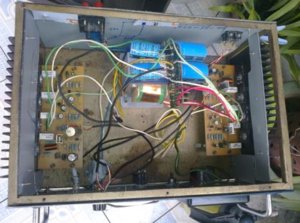

Thứ 2 là ngày đầu tuần. em sẽ cố gắng chăm ngoan.. Con amp em đã mặc váy cho nóa .. trông vậy mà cực phết http://youtu.be/IOVY7VdLltQ Video quay bằng điện thoại cùi nên chất lượng âm thanh kém . Chứ thực ra nó hay lắm ạ :mrgreen:
Hic,các bác show hàng mà em buồn quá,nghỉ hè ở nhà chả có gì để hàn,bác Walkalone đâ khỏi chân chưa ạ?bác giúp em với :?
Chưa khỏi bác ơi, Em mới tập đi xe đạp được thui. Nôn nóng quá thì bác tự xử hay nhờ người khác đi bác.

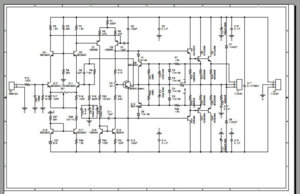

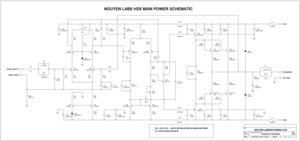

Hè rùi, bác nào ngứa ngáy thì chơi cái này. Nhất là bác nào không có tiền mua Lateral MOSFET cho GM. Em đã Việt hóa hết trên schematic rồi ạ. Ngoài chợ có bán đủ linh kiện (tuy nhớ mua loại tốt nhé, không chơi đồ nhái). Và em đảm bảo là sơ đồ chạy tốt, vì... em đang nghe Thái Châu ca bằng nó. :mrgreen: Link hình chất lượng cao: http://www.mediafire.com/?agcxbwdmfg4r3e6
bác đi bộ ơi, em không dowload được. Bác có thể share pcb được không? em giặt là một bổ nghe thế nào, không có xiền làm GM nên cứ nghe GM là em thèm @@
Bác phải thay ''12345'' bằng ''media'' mới down được. Mạch này em đang chạy ké PCB GM thui bác à. Đang chạy bằng 1 cặp 2SC5200/2SA1943. PCB đặt hơi mắc, nên khi nào cần đặt công nghiệp em mới thiết kế. :mrgreen:
Bác search ''Mutiplier Vbe'' và đọc thêm nhé. R22 đó để tránh làm dòng Bias tăng đều lên vì nội trở cực E nó. Em kiểm nghiệm thực tế cho thấy, nếu không có R' thì dòng Bias sẽ tăng từ 150mA/transistor lúc mới mở, đến 175mA/transistor sau 15 phút.
em cảm ơn bác nhiều,em còn một câu hỏi nữa muốn hỏi bác là:có một cái sơ đồ trước đó bác pót dùng red led làm phần tử ổn áp cho mạch cấp dòng hằng vậy áp chuẩn của led đỏ là bao nhiêu?và dòng tiêu chuẩn của nó là bao nhiêu vậy bác?ngoại ngữ em kém lắm bác à.gặp tài liệu tiếng anh thì đọc gà hiểu vịt thôi.
Em có post mạch nào CCS bằng LED đâu ạ?! Nếu có cảm phiền bác post lại nó lên đây. Em mới tai nạn xong, nên trí nhớ còn hơi kém, he he... :mrgreen:
LED đỏ, áp khoảng ~ 3VDC. Bác thay nó bằng diode Zener hay 1N4148 cũng được, canh sao cho CCS khoảng 2 - 4mA thôi.

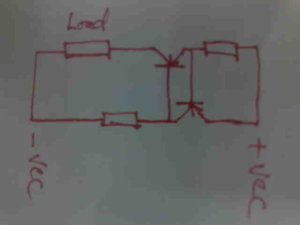

em không biêt dùng led có ưu điểm gì không chứ em mô phỏng bằng multisim thì dùng 2 transistor cho độ ổn định cao hơn.
Dĩ nhiên là dùng 2 transistor tốt hơn. Ít nhất lý thuyết đã nói như vậy. Dùng diode lợi điểm của nó là... tiết kiệm được 1 transistor, tuy tổng trở nó có thấp hơn dùng 2 trans. Em khuyên dùng 1N4148 để làm CCS, vì nó dễ mua (ở đâu cũng bán). LED trong nước toàn đồ nhái của TQ. Thông số dòng áp không có, nên làm một cái CCS hơi khó hơn. Đó là tầng Input LTP, bác cứ làm 2mA là ổn, không cao quá cũng không thấp quá. (Cao quá sinh nhiệt và noise do nhiệt, thấp quá thì tiếng mỏng).
Cái topo mạch của GM không phải độc quyền GM đâu, họ tối ưu nó rồi đưa nó đến đỉnh cao thôi. Topo Dual LTP này thuộc dạng có thể chạy tốt ngay cả trong opamp đến làm power sân khấu. BJT, JFET, MOSFET phang vào chạy ráo. Em đang làm headamp 1.5W/32Ohm dùng nguồn 15V đôi theo topo này đây, chạy tốt, THD mô phỏng Multisim tại 1kHZ có 0.002%.
Mạch này dùng thuần BJT em thấy hay hơn dùng JFET luôn đó,chất âm mộc hơn dùng JFET.Em cũng kết mạch này lắm.em cũng còn giử layout mạch dùng 2 cặp 2sc5200/Á1943
Em thấy bác mod Leach amp dùng LatFET, có bác mod GM dùng BJT. Em vừa tìm được nguồn C1815/A1015 xịn giá rẻ nên làm cái headamp nghe chơi. Cặp BJT C1815/A1015 là cặp huyền thoại của Toshiba, ai học điện tử chắc cũng biết cặp này. Ngoài ra em còn hâm mộ C5200/A1943 lắm, mà không biết mua hàng xịn chỗ nào.

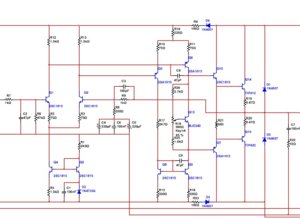

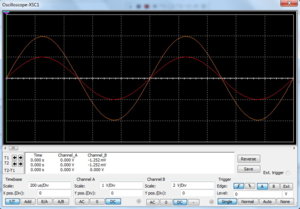

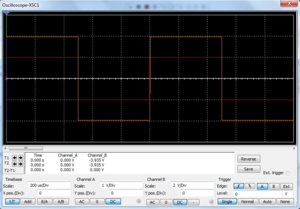

@mimosalq: Cám ơn bác nhiều, em còn đang đợi 2N5565 chỗ bác đấy, khi nào tiện em ghé. Kết quả mô phỏng cái headamp đây, sóng khá đẹp. Đáp ứng tuyến thẳng tưng từ 10Hz-100kHz. Để em lên layout rồi ủi thử xem thế nào.
Em dùng JFET thấy tiếng trầm và trung trầm thua so với xài BJT. JFET thì trung và trung cao, cao nó lung linh hơn. Mạch GM hay chỗ là từ sơ đồ lụm trên mạng, về phang BJT hay MOSFET gì nó cũng chạy tất. :mrgreen:
Thật ra không phải GM nghĩ ra mạch này đâu. Mạch Lin là mạch phổ biến nhất, khi hãng Hitachi đưa ra LatFET năm 1977 thì mạch dạng Dual LTP (vi sai kép xuất hiện) sau đó và được khuyến cáo là topo dùng cho LatFET. Cũng theo em được biết mạch này tiền thân của nó là mạch Triple LTP do Otala giới thiệu. Sau đó đơn giản hóa còn 2 tầng LTP và chắc cũng có liên quan đến mạch Symasym cũng của Otala. Lúc mới ra thì LatFET có 1 loạt các ưu điểm hơn BJT và FET cùng thời như độ tuyến tính cao, tụ Cgs nhỏ, J/K cân nhau khá tốt, ít trôi nhiệt... và được 1 loạt các hãng Audio ở châu Âu đón nhận và đưa vào thương mại, trong đó có cả GM. Cái hay mạch này là không kén linh kiện, topo đơn giản và dễ thành công, chính vì vậy khoảng những năm 8x, 9x mạch này được giới DIY thực hiện mà 1 phiên bản của nó đăng trên tạp chí gì đó của Australia năm 1994 chính là Hero quen thuộc. Sau này các hãng Karaoke Amp của Hàn Quốc lại sử dụng LatFET này, nhưng hình như mạch topo Lin thì phải, cái này bác nào làm Karaoke Amp chắc nắm rõ. Chính nhờ dòng Amp này mà LatFET xuất hiện khá phổ biến ở Nhật Tảo như hôm nay.
Mạch GM, không gọi nó là dual LTP được, mạch có Vas là vi sai thôi. Dual LTP chỉ Leach...v...v... Mà gọi là symmetrical (dịch ra chính xác là gì thì em không biết). Rất nhiều mạch theo topo này: The Techno, The Sigma, Anthony Holton AV series, Lab.Gruppen... và GM. Khi Hitachi giới thiệu Lateral MOSFET thập kỷ 70, kèm theo đó là 1 topo cho transistor của họ hoạt động tốt, đó chính là topo này những ngày đầu. (Nó na ná mạch Maplin) Những hãng kok Hàn, dùng Lateral MOSFET nhưng đi với mạch Lin và rất đơn giản. Theo em biết là như vậy.
Mạch Leach là symmetrical, tức nó chia tín hiệu ra làm 2 bán kỳ, mỗi bán kỳ khuếch đại bởi 1 cặp vi sai đầu vào riêng, tín hiệu hồi tiếp về cũng chia làm 2 tương tự, symmetrical đơn giản chỉ là đối xứng thôi, ý chỉ mạch thực chất gồm 2 phần đối xứng, mỗi phần khuyếch đại 1 nửa tín hiệu. Mạch GM về cơ bản là Dual LTP, tầng vào nó dùng 1 cặp JFET vi sai, tầng VAS cũng dạng vi sai luôn (chính xác hơn LTP là đuôi dài - Long Tail Pair là cái CCS, trở vô cùng lớn nối đến áp vô cùng thấp chính là đuôi dài hay nguồn dòng). GM và Hero cũng là hậu duệ của mạch này, GM chỉ khác Hero chổ có cascode bảo vệ JFET với driver cho FET thôi, về cơ bản vẫn giống nhau.
Bác đúng!!! Mạch Leach cũng là symmetrical, nhưng nó có 2 vi sai đầu vào. Một N-P-N cho tín hiệu dương và 1 P-N-P cho tín hiệu âm, đối xứng nhau. Leach có triple darlington tầng xuất và hồi tiếp 1 ít về, để tránh dao động. GM có cascode vì đa số JFET cho audio có điện áp làm việc thấp. Và dùng mỗi cặp sò Complementary một cặp driver (2SC2690A và 2SA1220A). Một cao nhân bên DIYaudio còn vẽ 1 sơ đồ GM cả 3 cặp sò Hitachi dùng 1 cặp driver BSS71/BSS74, và hứa chắc rằng đó là sơ đồ gốc. Em không mấy quan tâm đến sơ đồ gốc GM, vì em mà làm topo này và mọi topo khác, em đều dùng BJT làm con xuất. Vì Lateral MOSFET ngày càng hiếm và đắt đỏ.
