Em cũng giống bác, không cần bê nguyên cái schema vào làm gì, cái nào mình thấy hay thì làm theo thôi, mà làm theo thì phải hiểu cho rõ, hiểu rõ rồi mới mod được. LatFET mà tuyệt chủng cũng buồn lắm à.

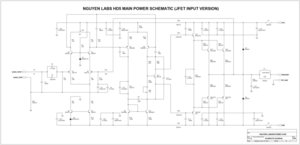

Hôm nọ em làm theo như sơ đồ này, gắn JFET 2SK30 chả match miếc gì cả, gắn vào có ngõ ra 150mVDC offset. Mà lại hư biến trở, chưa có mua được. Em nói nó ''mày hư tao coi'', cái nó sợ em hay sao ấy :mrgreen: , nên xài mãi chả thấy hư, tuy có DC Offset ngõ ra. Bác nào ở đâu biết bán 2SK170 không ạ? //Em LSK389 bán ở đâu nhể các bác, số lượng có lớn không. Nếu bán số lượng lớn, đợi em thành lập công ty đã rùi tính. :mrgreen:
2SK170BL em mua ở STAV, loại chữ chìm. 2SK30 bán đầy ngoài chợ, mà hình như 2SK30 ngoài chợ cũng là hàng tốt thì phải, mỗi tội Idss với gm hơi bị nhỏ. Giờ em chuyển sang xài 2SC1815 với 2SA1015 cho yên tâm, em mua được loại chính hãng giá 3K/cặp.
2SK170 và 2SK30 Toshiba vẫn còn sản xuất nên không quá khó kiếm. Lúc này em cũng hay dùng 2SC1815/2SA1015 chính hẵng lắm. Mà mua được BC549, 550 vẫn tốt hơn, vì Ft nó rất cao.
Ở VN khó nhất là tìm kinh kiện, hầu như ra chợ toàn gặp hàng nhái. Nên em thường ưu tiên dùng hàng rã máy nhưng hơi khó tìm 1 tí. Mấy dòng BC là ngon rồi, C1815/A1015 chỉ là tầm trung thôi, Ft trung bình và không có low noise.
đọc các post của 2 bác Walkalone và bác anhkhois thật là sướng , có nhiều điều để học hỏi trong đó Các bác cho em hỏi cái này với , em đang làm mạch này của bác UL , nhưng LaFET giờ mắc quá , nên em tính nhờ các bác Mod dùm em để tầng công suất em dùng transistor thay cho LaFET , hoặc dùng MOSFET công nghiệp cho rẻ và dễ kiếm . Nếu vậy , em phải thêm mạch bù nhiệt khi không dùng LaFET , và có phải thay đổi gì ở tầng Driver không ạ . Mong các bác giúp em với Em xin cám ơn
Dùng BJT hay MOSFET công nghiệp, thì phải có mạch bù nhiệt, bác search ''Vbe mutiplier'' hay lấy đại cái mạch trong sơ đồ post # 1 mà dùng. Chế BJT thì ngoài mạch bù nhiệt, bias thì giảm Rg cho lateral MOSFET xuống < 10ohms/1W, gỡ bỏ D4, D10, Dz4, Dz5 ra. Bias dòng tĩnh khoảng 50 ~ 100mA/sò là ok. MOSFET công nghiệp thì tương tự, Rg set khoảng 470R/0.5W cho IRFP240/9240. Bias cũng như trên, nhưng do Vgs lớn, nên sẽ thua công suất so với BJT.
Nên mod BJT như mạch bác Walkalone đã post, theo em thì mạch đó ổn đó. VerFET có 1 nhược điểm so với LatFET là Vgs lớn hơn gây tổn hao công suất. Có thể khắc phục bằng cách nâng áp tầng VAS và driver cao hơn áp công suất khoảng 10V để bù lại cái Vgs cao này.
mạch của bác Walkalone em mới vừa layout xong bác nào muốn in ủi thử thì cứ tải về em xuất file pdf tỉ lệ 1:1 dùng 1 cặp sò sanken mạch in 1 lớp dùng duy nhất 1 jum cho FB em chỉ mới tập vẽ thôi có gì thiếu sót mong các bác chỉ bảo

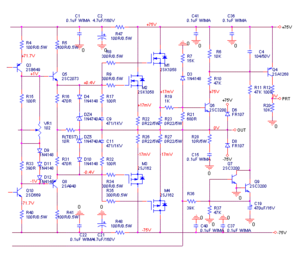

Em xin cám ơn 2 bác nhiều , theo lời 2 bác thì em đã Mod lại như vầy , hì hục vẽ Paint nãy giờ . Các bác coi dùm em như vầy thì ổn chưa ạ , em vẽ lại có gì sai sót không và nên chỉnh sửa gì nữa không ạ .

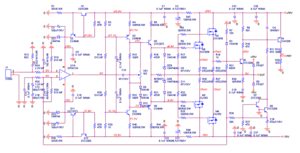

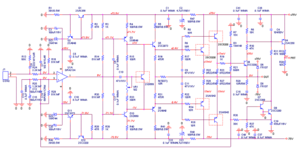

Em post lại hình to hơn cho dễ nhìn ạ , có hình Gốc của bác Ul và hình em vẽ lại để dễ so sánh . Em xin cám ơn
@ vuduydong1980: Mạch bác vẽ rất gọn đẹp và khoa học, tính đối xứng cao và tiếp mass tốt. @ thienchay: Mạch này bác tham khảo của bác UL bên cái amp 370W thì phải, em thì không thích đầu vào dùng opamp cho lắm, mà theo em bác cứ làm theo topo mạch Hero hay GM cho đơn giản. Con R15 và R33 giá trị chưa hợp lý, áp bias theo em tính tối đa khi biến trở VR1 chỉnh hết cỡ là (100+390)*0.6/390 = 0,75V chưa đủ bias để tầng công suất chạy class AB, áp chỗ này phải khoảng 2.2-2.5V thì mới ổn, theo em VR1 giữ nguyên, R17 = 3K9, R33 = 1K thì hay hơn.
Chào buổi sáng các bác, em dậy hơi trễ. Trên sơ đồ vẽ lại của bác Thienchay hình như sai một chút rồi. R15 trị số nhỏ quá. Giảm Rb đi bác, không chơi 10R nữa, mà là 10 lần Re (0R22/5W). Em hay dùng vậy. Nhiều sò quá mới tăng Rb lên thôi. Nếu dùng Re của 2SC2073/2SA940 là 470R+470R thì dòng quá yếu. Bác chuyển nó thành 2 con 100R/1W đi ạ. Thêm option tại BC con driver 1 tụ pi từ 100 ~ 220pF làm biện pháp chống dao động. Không có gì thì khỏi gắn. Chuyển topo khác đi bác ơi, em cũng không thích power amp có ic lắm. Giờ mới để ý, tầng xuất cái mạch zin giống 99% mạch kok của Hàn. Giống từ mạch lọc RC cho đường tín hiệu đến Rg cho Lateral MOSFET.
đúng đó .cái hay của người này là cái dở cuả ngươi khác,mạch này bác ultra nói trung âm lồ lộ tiến về phía trứơc,nghe vậy là em nghi chơi ngay.em thì nhất trầm,nhì trép trung âm mà lồng lộng thì em hải lắm mà đã nghiện ss rồi thì cái nào cũng thích làm các bác a!
Bác có sơ đồ mạch amp Hàn Quốc nào không? Em thấy nó chạy 1 cặp LatFET, mà nhìn mạch đơn giản vậy chắc là topo Lin chuẩn rồi, cái này mà DIY khả năng thành công cao, dễ phân tích, phù hợp với người mới bắt đầu, công suất tầm 60W/8R.
Ờ, em vẽ theo mạch đang có nhé. Có bán PCB tại sạp post # 1, nhưng chế cháo đi 1 ít ở mấy con sò ngõ ra. Tay còn chưa về bình thường, nên vẽ hơi lâu tí.

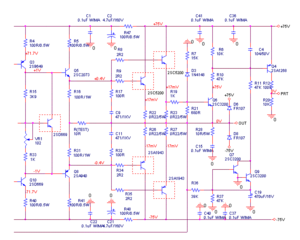

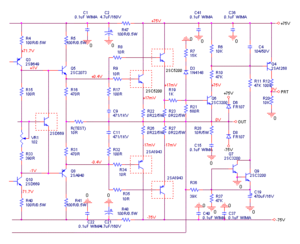

Vâng ạ , em thì không rành kĩ thuật , nhưng cái này em có 1 bộ PCB , và đang còn giang dở , nên em tính làm luôn cho nó xong . Em đã sửa lại theo ý kiến của bác , bác xem giúp em còn sửa đổi gì nữa không ạ , em muốn dùng Tran vì nó rẻ và công suất cao hơn con LaFET (em tính dùng C5200-A1943) . Em xin post mạch em đã sửa lại nữa ạ Cám ớn các bác nhiều
các bác cho em hỏi ké tí ạ :mrgreen: ,em thấy mạch GM và THQ ở tầng đầu vào,chỗ con tran ở gần phần hồi tiếp,em thấy có 1 con diode,không biết nhiệm vụ của nó là gì thế ạ? :wink:
Con Zener thứ nhất, là 15V (hoặc số khác, tùy đời máy) định áp làm việc cho JFET trong mạch Cascode. Con Zener thứ 2, là 6V2 hoặc 6V9, trong mạch CCS, định dòng làm việc (4mA) cho vi sai. Con Zener thứ 3 và 4, 9V hoặc 12V, là mạch chống quá áp cực G cho MOSFET, tránh nó bị hư. @thienchay: trông cũng ổn rồi đấy, chạy thử nghiệm đi em. Chưa vừa ý thì nâng cấp nó sau. :mrgreen:

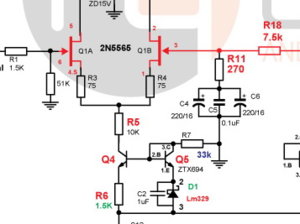

Con Zener đó để ghim áp cực E của Q5, như vậy nếu lấy VEE1 làm chuẩn 0V thì áp cực B của Q5 = Vzd1 + Vbeq5 = 6.2 + 0.6 = 6.8V. Mà Vbq5 = Vbq4, để Q4 dẫn thì Vbeq4 cũng bằng 0.6V, như vậy áp rơi trên R6 bắt buộc phải bằng Vzd1 = 6.2V, như vậy dòng chảy qua R6 phải bằng 6.2V/1.5K = 4.13mA và hầu như không đổi khi tải thay đổi. Trong thực tế hfe của Q4 tương đối lớn, ta bỏ qua Ibq4 thì dòng qua R5 sẽ bằng 4.13mA. Toàn bộ cụm Q4, Q5, R7, D1, C2 là nguồn dòng hằng (CCS) cho Q1, Q2 để ổn định hoạt động và tăng CMRR. R5 để hạ bớt áp giảm tải cho Q4.
thế tại sao phải dùng con LM329 hả bác?có phải dùng nó thì hiend hơn ạ?ta không thể mắc con zener thường được hả bác? :mrgreen: ,bởi vì em thấy con này khá hiếm,hình như các bác toàn ship hàng về ,em muốn thay thế cho nó lowcost ạ :wink:
vì độ ồn của LM329 nhỏ hơn rất nhiều lần so với zener thông thường! dòng của nó được tính = 6.9 V/1.5K =4.6mA

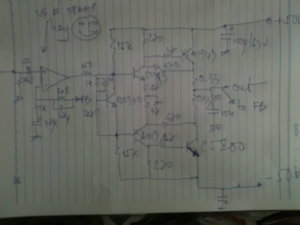

Nhiều anh em hỏi topo mạch công suất kiểu này,đơn giản ráp chạy ngay.Thằng AARON dùng tầng công suất kiểu này... http://aaron.hifi.net/intl/no22.html

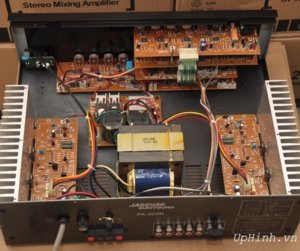

Em sủa giúp bà con cái loa liền ampli của Việt nam làm đúng mạch này luôn, nhưng chạy nguồn thấp hơn và vào bằng uA741
