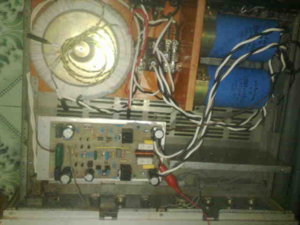

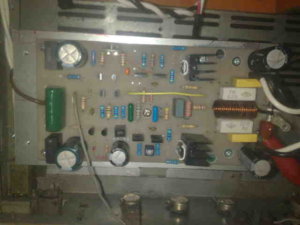

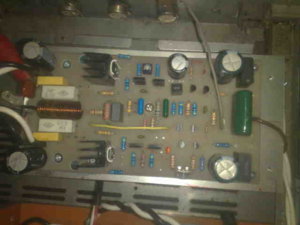

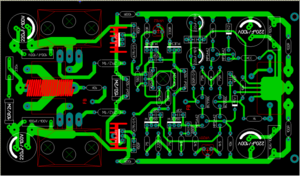

chào các bác em đã ráp thành công nghe hơi bị hay các bác à,đó là em nghe em dùng cặp công suất c2565/a1095 có 1 lỗi nhỏ trên layout em sẽ fit sau (nối chân c và b của tranistor cấp dòng hằng chổ con zenner 6.2v
Chúc mừng bác, mạch layout đẹp lắm, bác chạy nguồn bao nhiêu volt. Bác giống em, mạch amp đầu tiên em vẽ cách đây gần 2 năm cũng nối lộn chân nguồn dòng, ngồi nhìn 1 lát phát hiện ra, sửa là chạy ngay.
+-60v bác à.sờ ma cuả bác đi bộ lỗi em k để ý layout xong ráp vào áp dz 6v2 có 1.5v nối b,c lại chạy ngay.k biến trở dc =1.8mv em lắp vào chỉnh còn 0.8mv .em đố bác nào nghe đc tiếng bụm ở loa.em dùng zenner 5v,set dòng bằng trở 2k2 .1k5 em thay bằng 2k7.vas r150 thay =270 (dùng 150 dòng lớn quá 18mA cho 2 nhánh)bỏ 2 tụ pi của drive .vậy là em set 2mA cho visai,10mA cho vas, 0.52v cho vbe sò.trừ sò cs ra em xài toàn hàng anh ba ,visai A42,cascos và nguồn dòng 5551,vas và drive B649 /D669(chú ý chỉnh bias ngược chiều kim đồng hồ)
Layout lại nâng thêm 1 cặp sò nữa đi bác ơi. Chơi 2 cặp/kênh cho chạy tải an toàn. 1 con 2SC2922/2SA1216 cung cấp được có 3A tại 60V thôi. Đường mạch cho nguồn nuôi sò to thêm chút nữa. Phang tại mỗi chân C sò một tụ 0.1/250V đề bồi nâng lượng khẩn cấp khi oánh lớn. Giảm nhỏ 3 tụ Cdom đi bác, thay vì 33pF xuống 22pF, để mở rộng băng thông và Slew rate hơn nữa. Mà bác mua BC550 ở đâu dzạ?! Thay JFET (2SK170, 2SK30GR...) vào nó cũng chạy tuốt, tiếng bổng nghe lung linh hơn. :mrgreen: Không chơi con MJE340/350 làm driver nữa, giang hồ bảo nó tốc độ thấp lắm. Dùng 2SD669A/2SB649A làm driver cũng được. Zin của GM dùng 2SC2690A/2SA1220A cũng na ná thông số với cặp 2SD669A/2SB649A.
dạ !em dự định layout thêm sò bác à.cái này em đang thử nghiệm thôi nhưng thấy rất ok .bác cho em hỏi dòng driver cho 1,2,3 cặp sò thì phải cần bao nhiêu là hợp lý ạ!có công thức không?có cần redriver?
Thiết kế bao nhiêu sò phải nhìn vào nguồn, tải và biểu đồ SOA chứ bác. Dùng 2 cặp thôi bác, nhiều sò quá sẽ quả tải driver gây méo phi tuyến. Lúc đó phải thêm pre-driver nữa (thêm pre-driver tăng khả năng dao động hơn). Điện trở 2 cực E driver khoảng 150R/1W, kèm thêm 1 tụ không phân cực từ 0.1 ~ 0.22uF/100V để tăng tốc con driver lên. Ic sò = Hfe x Ib => Ib cần có.

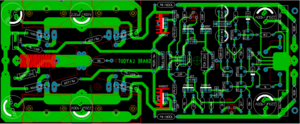

em layout 2 cặp sò đây các bác .tối giản và rút gọn tối đa đường mạch cũng như không gian có thể mời các bác xem và cho em tý góp ý để em chinh sửa tiếp. GM đắt đỏ quá có lẽ em chuyển sang cây nhà lá vườn thôi cá bác à.

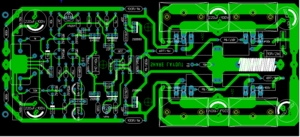

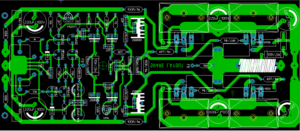

vâng em dùng printplayout. em thích nghiêng cho nghệ thuật nhưng nghe bác walkalone bảo em thấy cũng có lý em sử lại tí.mời các bác góp ý tiếp đi ạ!
Feedback phải nối dây sao bác, driver cho lên tản nhiệt chung luôn. Vẽ mạch lớn bằng spintlayout em hay dùng zone vẽ, đẹp hơn!
Feedback em chưa nghĩ ra cách nào để nó đi bác à!với lại em tháy đi dây trong trường hợp này là chất lượng nhất bác à,đi lòng vòng nhiễu lắm.driver lên tản nhiệt chính em thấy ok,sao em không nghĩ ra ta.zone em không thích vì nó không bo tròn được. cảm ơn bác
Trông cũng ổn rồi bác, ủi ra chạy thử nghiệm đi nào. Chỉ còn đường FB phải câu dây, bác cho Pad hàn và lỗ khoan tại đó to lên 1 chút, sao cho cỡ 20AWG chui lọt là ok.
Em thấy đường Feedback có chỗ chui mà bác, chịu khó xếp con biến trở với mấy cái điện trở lệch chút là có chỗ chui thẳng về trước ngay.
các bác giúp em với ạ,em đang chuẩn bị vẽ mạch pre cho cái pow,nhưng em vừa tra datasheet,thấy có những 2 loại ,chúng có bố trí chân khác nhau,cùng linh kiện là K30A,em chả biết cái nào đúng để dùng nữa https://docs.google.com/viewer?a=v&q=ca ... GwVGX-xpfw https://docs.google.com/viewer?a=v&q=ca ... VWPGAm78TQ
Loại 2SK30ATM của Toshiba hoặc KSK30A của Samsung mới chuẩn, JFET mua ngoài chợ chân cẳng giống loại này, em mua và đã lắp amp thành công. Mấy bác TQ làm nhái rồi mà còn đi đổi chân khiến nó không lắp lẫn được. Bó tay!
Nhìn thiết kế tầng cuối mình có nhận xét: - dùng tận 6 transistor dẫn tới sự không đồng nhất, có thể dẫn tới di pha và không đồng đều giữa các nửa chu kỳ tín hiệu, kết quả có thể làm tăng tạp âm ở loa. - tầng cuối hồi tiếp điện áp không có dẫn đến hiện tượng dịch chuyển điểm làm việc, dẫn tới méo tín hiệu, kết quả làm âm thanh không trung thực ở loa. - chỉ có hồi tiếp tới tần vi sai nên càng làm tín hiệu bị dả tạo, có thể làm di pha, kết quả càng làm âm thanh không trung thực ở loa. -> tóm lại, amply này chỉ có tác dụng nhất định như hát karaoke hoặc xem phim thì tạm được.
