không biết băng thông cuả mấy cái này nó có rộng bằng sông cửu long không bác ? Em chẳng biết đâu cứ rá rồi nhe thấy như rãnh nước sau nhả.
băng thông nó kinh lắm bác ạ,em lắp cả cao tần nó rít mạnh như điên,sò không tải cũng nóng cơ mà, :lol: :lol:
em được 1 anh cho cái board hảo mi 340W 2 kênh ạ ,lúc mới làm nghe hay nhưng 1 thời gian nó hú rít như điên ấy :lol: lúc nào có điều kiện em tậu được cái main 300W của bác về mần xem ra sao ạ
Tăng băng thông dễ nhất là hạ tụ Cdom và các tụ hồi tiếp xuống (nếu được tụ hồi tiếp xuống = 0 luôn), tăng băng thông mà còn tăng Slew rate, rise time nữa.
cái tăng lên thì cái phải giảm xuống nhưng mà nhiệt độ nó chẳng giảm gì tản nhiệt càng ngày càng to mà sò thì càng ngày càng teo.bác nông dân thử bỏ con tụ hồi tiếp rồi nối thẳng xem nó ra răng.
đa phần các âm li bán dẫn đều có băng thông rộng, nhưng đạt được như thiết kế thì phụ thuộc nhiều vào layout, nếu như thiết kế tốt rồi! sò mà không tải đã nóng thì đa phần bị tự kích, nội tại do mạch đồng gây quá nhiều tụ ký sinh không đáng có. Cần thả vài con tụ P vào chỗ cần thả, hy vọng giảm được phần lớn.
Bác Hào xem chỗ cần ấy là chỗ nào để em về thả vào cho đỡ đi bác ơi.chứ bias mới có 150ma mà em thấy nóng quá.
Thì cũng lại về các biện pháp chống dao động. Đại để là nâng tụ Cdom lên, gắn tụ chân B-C Driver, tụ song song với trở hồi tiếp. Cái giá phải trả là giảm băng thông.

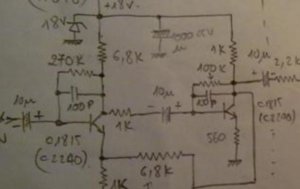

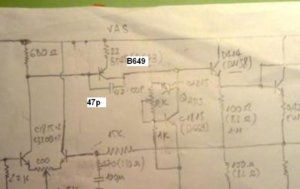

Cảm ơn bác nhiều. Vậy con tụ Cdom là ở chỗ nào ạ ? Trên boad có 3 chú. 2 chú 101 , và 1 chú 47p ? có phải hạ trị số con 47p ko ạ ? nếu đúng thì bao nhiêu ? 22p như goldmund ? Còn con tụ hồi tiếp em thấy mạch Leach chả dùng. Cơ mà hầu như em thấy chả có mạch nào nó không dùng cả ? trị số thường từ 47uF đến 220uF ? có gì thì bác khoanh luôn trên hình cũng được ạ.. cho newbi chúng em dễ hiểu ạ :mrgreen:
Cảm ơn bác nhiều. Vậy con tụ Cdom là ở chỗ nào ạ ? Trên boad có 3 chú. 2 chú 101 , và 1 chú 47p ? có phải hạ trị số con 47p ko ạ ? nếu đúng thì bao nhiêu ? 22p như goldmund ? Đỉnh nhất vẫn là không có con tụ P nào, và nếu có thì nhỏ nhất có thể! con tụ 47pf này theo kinh nghiệm của em tùy theo mạch layout thật mà lắp cho phù hợp, nó không cố định đúng trị số 100% đâu bác, Có layout chỉ cần 1- vài p là đã hết tự kích và xung vuông đẹp! với mạch bác đưa thì bác nên thử: như sau: lắp 22p, hoặc 47P, sau đó đặt đồng hồ thang mV đo điện áp ngõ ra, nếu như trị số nào mà dc ngõ ra giao động ít nhất thì đó là trị số trị dứt tự kích. Ví dụ đầu ra 10mV, thì đồng hồ phải đứng im là đỉnh nhất, còn đa số tốt được thì nó nhẩy 8, hoặc 11, 12, chứ không nhảy quá nhiều! Và lưu ý nếu sử dụng Mosfet thì nên đeo nhẫn chân sò, nếu không có thì lấy Ferit nối tiếp với trở cự G, đó cũng là cách trị giao động, hãy thử chỗ này nếu chưa bao giờ làm bác nhé Con tụ này to cũng gây tự kích, nhỏ cũng vậy. Về giá trị tụ P theo layout out, em có dẫn chứng thế này: lần trước layout out, em phải dùng đúng 22pF thì xung vông mới đẹp, và hiện tại, em chỉ cần dùng 3pF xung đã rất đẹp. nên tự kích phần lớn do layout bác ạ, Bo chợ cực kém đoạn này bác ạ, Do họ làm không kỹ, chứ không phải không làm được.
Tự kích nặng còn gì nữa , đã là tự kích thì bo nào cũng thế thui ,quan trọng là phải nắm được kiến thức để mà phòng chống hoặc dính rùi thì trị :lol: Đừng để giống em muốn hay quá mà nhổ bỏ nó luôn => hậu quả thật nặng như chì :lol:
board này tôi làm toi roài :lol: ,lúc ấy đang máu mạch khác, rút linh kiện của nó nên nó tanh bành rùi
Hồi em làm TDA2030 cũng bị tự kích, hồi xưa layout xxx, mass chạy lòng vòng nên bị tự kích cháy con trở 10R chỗ mạch Zobel và thơm hết cái loa tivi mua 10K, đó là lần duy nhất từ trước giờ em bị dính tự kích. Board chợ thật ra phải lắp chạy được họ mới bán, nếu lắp đúng linh kiện trên đó thì họ cũng chống tự kích khá kỹ rồi. Các bác nên nhớ là khi làm amp karaoke, hội trường, gia dụng sợ nhất là tự kích, đôi khi phải chấp nhận giảm chất lượng âm thanh để tăng yếu tố an toàn lên vì nó liên quan trực tiếp đến doanh thu và uy tín của người bán. Các bác mà mod thay con tụ hồi tiếp lớn quá không phải là tăng bass mà thực chất nó làm mất mid - treble nên lầm tưởng là bass mạnh, giá trị tụ này thường khoảng dưới 100pF thôi.
Tụ 47pF là Cdom chứ còn gì nữa, giảm nhỏ nó đến khi không có dao động thì thôi. Tăng nó giảm slew rate, băng thông, thời gian đáp ứng, đủ kiểu, được cái là ổn định thôi... Board chợ layout không có tệ,chỉ có đi mass là tệ thôi. Mang tiếng là chợ chứ, hay hơn kha khá ở trong này đấy... :lol:
Không nên xem thường thiết kế của mấy bác vẽ board chợ, họ có nhiều yếu tố ràng buộc lắm như linh kiện, chi phí, kích thước, thẫm mỹ, cạnh tranh... mà phải nói mass đi lòng vòng thật.
Board chợ đi mass tiết kiệm... 2 cọng dây thôi. 1 cho L và 1 cho R. Mass vòng vòng thì không có đâu. :lol:
Vậy thì họ thiết kế qua tốt rồi còn gì. Em thấy có mấy board 200-300W nhìn linh kiện xếp phía trên đẹp lắm, thiếu mỗi sò với tản nhiệt, họ xếp linh kiện vừa gọn vừa đẹp, mạch 1 lớp nên em nghĩ mass phải đi vòng, có sáng kiến dùng 2 cọng dây thì quá hay còn gì.
Em chỉ thấy "board chợ" có 3 nhược điểm là : Mass lòng vòng ,chất lượng mạch và chất lượng linh kiện kém Chắc họ cũng phải nghĩ khá nhiều để đưa ra một layout với linh kiện trên đó sao cho chi phí "đủ lãi" (kì thực chắc họ không muốn chất lượng mạch như vầy nhưng họ nghĩ là dân biết chơi audio thì ít , chủ yếu là người mua về rùi lắp lên nghe và ... như là karaoke ,nên tiêu chí rẻ đặt lên hàng đầu , còn dân chơi thì họ hay chơi mạch này mạch nọ .... nhưng theo em thì cũng từ topo mạch kinh điển hay board chợ mà ra :lol: ), rùi thẩm mĩ mĩ thuật sao cho người mua nhìn vào ... muốn mua liền , rùi linh kiện mà toàn ELNA Cerafine , Black Gate , Sanken , riken , caddock , .... (em đang mơ tưởng :mrgreen: ) , nếu không có những người biết chơi vào mua , và những người vào mua thì không hiểu bản chất linh kiện , cho rằng sao lại đắt thế , rồi này nọ , linh tinh , thì họ có thể sẽ lỗ vốn , .... Nói chung là chúng ta nên hiểu cho những người bán board ráp sẵn một chút
Mạch chợ tiết kiệm dây điện á. Mỗi bên có 1 GND thui, thường là (V+/GND/V-) nên hay bị ù. Board chợ có ai mua chê đắt đâu, miễn đừng bán 1tr/1 cặp stereo. :mrgreen: Chỉ có hỏi xem nó có hay không, gắn sò vào luôn à, nguồn mấy A là đủ, đánh loa 4 tấc nổi không?... Một thời xài board chợ suốt.
