Cho mình hỏi mấy thông tin: Transistor của bạn là loại xịn hay loại nhái ? bạn mua đc ở đâu ? giá cả bao nhiêu ?
Transistor là nhái thôi, chạy thử nghiệm mua loại xịn chi cho phí tiền. Có cháy nổ đỡ tiếc :mrgreen: Mua Sanken 2SC2922/2SA1216 nhái ở chợ chạy cũng ok lắm.
Bác nào dư dả BC549(C) hoặc BC550(C) thì nhượng lại em cỡ 10 con nhé được không ạ. Match rồi thì càng tốt. :mrgreen:

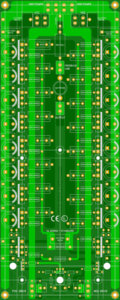

Tiếc quá. Sáng nay em ra Nhật Tảo hỏi hết tầng trệt mới biết board này không còn ai bán. Có bác nào biết chổ bán chỉ hộ em với.
Hôm nọ em đi ngang qua còn cả mớ mà. Bác đợi 1, 2 ngày là nó có hàng lại thôi. Em sẽ tái thiết kế board này, với nguồn dòng Ring CCS, Cascode cặp vi sai, Vi sai NPN. Cả layout bằng Sprint Layout, ai thích cứ vác về làm.
Anh đi bộ ơi. Anh có thể chỉ em tên shop bán được không? Em ra họ toàn đưa board 310w cái layout khác quá.

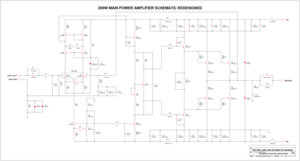

Tên shop thì quên mất rồi bác ạ. Đi chợ không bao giờ nhớ tên shop nào cả. Toàn là chỗ bán tụ, chỗ bán trở, bán mạch... Hehe! Hay bác thử làm theo sơ đồ này đi. Đây là sơ đồ Main 200W này, nhưng em thiết kế lại một chút. - Đổi vi sai từ PNP thành NPN, do PNP sẽ có Cob cao hơn NPN gấp đôi. Mà transistors cho Audio thì Cob càng nhỏ càng tốt. Vi sai có thể dùng 2SC1815, 2SC1845, 2SC2240, MPSA18, BC549, BC550... Có thể thay JFET matched vào vị trí đó (2SK170, 2SK30ATM...). Khi dùng JFET thì tăng trị số R8, vì JFET không kéo dòng như BJT (lên khoảng 51K). - Cascode mạch, do các transistors vi sai có Vce > Vcc giờ khá hiếm (2SC2240, 2SC1845, 2SC3200, BC546). Nên dùng biện pháp Cascode transistors vi sai là biện pháp tốt nhất cho vấn đề này. Áp cascode khoảng 15V là ổn. Chân diode zener định áp cascode có thể mắc như sơ đồ hay nối vào Mass Power đều được. Tụ C5 để ổn định áp cascode. - Đổi nguồn dòng. Cho dòng tĩnh ổn định hơn nhiều, tổng trở cao hơn. Tổng trở cao nên muốn dùng R9 bao nhiêu cũng được. Nó chỉ có tác dụng giảm áp 2 đầu C-E Q7, tránh sinh nhiệt. Dòng tĩnh IPS set bởi 0.65V/R11. - Vas như cũ, Cdom giảm còn 22pF để tăng BW & SR. Có một số người đã thử nghiệm với kết quả tốt với Cdom = 10pF. Dòng tĩnh Vas = 0.65V/R20. - Dùng 4 trans xuất âm để tránh dòng Ib do driver cung cấp không đủ gây méo phi tuyến. SOA của 2SC3264/2SA1295 khoảng 3.4A/con@60V. - Cách ly Mass Signal và Mass Power, nâng SNR. Link download hình chất lượng cao: http://www.me-dia-fire.com/?o44i5dt64v2f726

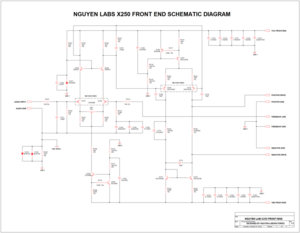

Hoặc bác làm theo sơ đồ này. Có Active current source cho Vas. Trích lấy phần Vbe multiplier và tầng xuất mạch trên ra rồi ghép vào. Mạch này em chưa thử nghiệm đâu nhé. Nhưng theo lý thuyết thì nó chạy tốt. Cũng na ná mạch Mark Levinson. :wink: Tầng xuất dùng T triple darlington EF3 thì tốt hơn, nhưng cẩn thận giao động.
Bác có thể bỏ tụ C112 đi, nó chỉ lọc 2 nhánh tín hiệu vi sai thôi. Thay mạng bằng R-C R115, C104 vào. Gia giảm giá trị trở tụ sẽ giảm tác dụng của nó.
Các bác cho e hỏi cái này chút, ở Nhật Tảo nếu mình muốn mua các loại trở 5 vòng màu, tụ wiwa...nói chung là mấy cái loại chất lượng cao để làm Ampli thì đến chỗ nào vậy? (định màn một cái ampli để đời!hehe), các bác trong nghề đi chợ nhiều thì cho em cái địa chỉ mai mốt lên em gôm một mớ về nghịch, e ở Cần Thơ k có điều kiện đi dạo chợ NT nhiều nên cần một dc cụ thể ah! Cảm ơn các bác trước
Trở 5 vòng màu sai số 1% ở Nhật Tảo chỉ là loại carbon film thôi, của TQ, chân nhỏ hơn trở 4 vòng màu của Đài Loan. Giá cũng rẻ hơn (5.000/100 con) so với 6.000/100 con của trở Đài Loan. Làm amp nên dùng trở Metal Film, cho tiếng trong trẻo hơn hẳn. Tụ Wima thì miễn có đi, hehe.
Nhu cầu LK DIY cho Amply chất lượng kha khá ở Nhật Tảo khó tìm quá. Còn vào shop nổi tiếng giá thấy choán ván vì dành cho đèn, còn lk cho bán dẫn thì thiếu quá nhiều, Theo tình hình nhu cầu c DIY a ma ter như em khó quá. Bác nào xung phong mở của hàng ở Nhật tảo chuyên cung cấp LK DIY cho bán dẫn thì hay quá :lol:
Còn mấy con công suất như 2SA1695/2SC4468, MJ15003/MJ15004,MJL3281/MJL1302...; TRANS thúc như Tip41,42, 2SD414.. có dễ mua không bác và chất lượng có ok không vậy (giá cả không quan trọng) vì e làm chơi và..."để đời" nên cũng không tính chuyện lời lãi đâu (lk dỏm ->hạ giá thành!!hihi), điện trở ĐL và tụ Daewoo thì dễ mua fải không bác? Bác nói trở ĐL 6000đ/100con là đủ các giá trị hết fk? Vậy e mần khoảng 60.000đ để giành thay thế khi nó cháy nổ!!! :lol:
Không có hàng ON-Semi MJ/MJL/MJW/NJW đâu bác. Chỉ có mấy con sò thông dụng như 2SD718/2SB688, 2N3055/2N2955, 2SC5200/2SA1943, 2SC2922/2SA1216 tất cả là đồ TQ. TIP31/TIP41 có hàng Fairchild semiconductor nhưng hiếm. Trans vi sai, driver cũng chỉ có vài tên thông dụng như 2SC1815/2SA1015, KSE450/KSE350, 2SC2344/2SA1011, 2SC2383/2SA1013, 2SC2073/2SA940, 2SD669A/2SB649A... Nói chung là rất thiếu. Hàng ngon như 2SC4793/2SA1837, KSE3503/KSA1381 không có. Tụ hóa duy nhất có tụ Deawoo là hàng tốt, còn ngoài ra thì bán tràn lan tụ Nippon Chemicon, Rubycon, Fuseng... Tuy nhiên mấy bác ở Vnav này mua tụ Deawoo nhiều quá, lần nào ghé mua cũng lắc đầu hết hàng (series RFY, RFX), rồi còn hỏi ở vnav mua phải không?! Ố dè =)) :lol:
Chắc do mấy bác đi chợ NT nhiều quá nên mấy tiệm đó gặp ai vào hỏi là chắc chỉ có mấy ông VNAV thui chứ gì!!! :mrgreen: e định lắp cái ampli bằng schema của DX RI Amply không biết mạch đó chất âm thế nào vậy bác?
DX này có nhiều phiên bản lém, do lão DestroyerX bên Diyaudio, trong đó: - DX Blame MKII Supercharged, có thêm nguồn dòng vi sai bằng 1 trans và 2 diode 1N4148. Xuất âm bằng 4 trans MJL4381/MJL4302. - DX Blame MKIII-HX dùng ring CCS cho vi sai và Vas, ngõ ra dùng 10 trans MJL3281A/MJL1302A. Nguồn +/64VDC. - Cao cơ nhất là DX Troyan, nguồn +/-100VDC, 14 cặp sò MJL3281A/MJL1302A/kênh. Nguồn dòng Ring CCS cho tất cả mọi thành phần class A (vi sai, vas, driver). Điểm chung của tất cả mạch DX là: Topo Lin đơn giản, vi sai đơn giản , có mirror current. Vas là Darlington, nguồn dòng 2 trans (ring CCS), driver EF2, không có pre-driver EF3. Sò MJL3281A/MJL1302A, MJL4381/MJL4302 dùng nhiều như lá rụng mùa thu (cái mạch ngó vô toàn thấy sò :mrgreen: ) Đơn giản nên chất âm nó sẽ tương đương 300W trong topic này. Khá hay, ấm, vocal dày. Edited: em add thêm schematic DX Blame MKIII.
Vì là mua lkiện rất khó nên em ưu tiên đồ dễ kiếm và chất lượng một chút là ok! ( ngon, bổ, dễ mua!!! :lol: ) ở xa SG ,à nên fải thăm dò trước có dịp lên là gom đủ em nó về mần luôn!!hehe. Cái mạch bác post đó lk thấy lạ hoắc vậy có dễ kiếm không bác? khoảng 6 sò/1 kênh là đủ xài rùi nhiều quá em nó cháy nổ dập nổi thì chết, với lại e cũng không fải trong nghề này nên làm nhỏ nhỏ một chút cho dễ xoay sở! Mong bác và các cao thủ trong VNAV giúp! Em cảm ơn nhiều!
Linh kiện cũng có gì lạ đâu bác. Chỉ không có con driver MJE15032/MJE15033, MJE15030/MJE15031, thay nó bằng 2SD669A/2SB649A. Driver thay bằng 2SC2344/2SA1011. Sò thay bằng 2SC5200/2SA1943 TO-264 (tuy nhiên SOA nó thấp hơn 1/2 MJL3281A/MJL1302A). Bác bỏ bớt 1 con trong mạch Vas là nó thành cái 300W này luôn. Bác làm theo cái sơ đồ 200W redesigned của em post bên trên kia kìa, có cascode, current mirror. Dùng 4 trans 2SC2922/2SA1216 bán ở chợ thui, nhiều quá chỉ tổ méo phi tuyến. Thay JFET vào nó cũng chạy, nhưng nhớ match. Match BJT xem ra dễ hơn hẳn, cắm vào đồng hồ là xong. Hay ship cái này về xài nè bác: http://www.diyaudio.com/store/boards/di ... adger.html. Cái 200W redesigned, cũng y chang, nhưng nó có Vas Darlington thui. Hay làm cái này nè bác, em đang layout, nhiều thứ quá, nên chắc mùa quít sẽ xong =)) :lol: Layout xong em đi đặt Saokim PCB luôn, cũng là amp cuối cùng của em. :mrgreen:
Nếu đến mùa quít chắc em theo bác vụ này dc nè!!hihi vì em cũng tính đến đó mới mần dc vì bi giờ đang bận đi công tác chưa có thời gian lên TP Bác Hồ để mua lk dc, nếu dc thì khi nào bác xong PCB thì hú e một tiếng e chia phần với (khoảng gần tết là em mới mần dc), sẵn tiện mần cái, tết nhậu nhẹt hát hò cho nó xom tụ!
