Cái biến áp là của HPS...em chẳng biết là của thằng nào nữa...nó ghi 20A nhưng chắc khoảng 10A là cùng...chạy nó nóng lắm bác ơi...bác quen ai thì đặt người ta quấn hộ cho chắc ăn
Sao các bác cứ mua biến áp làm sẵn thế nhỉ, trong khi quấn vừa rẻ, đẹp và quan trọng nhất là đúng thông số. Mà quấn cái biến thế có khó khăn gì đâu ạ, em thì toàn chơi xuyến, gọn, đẹp, ít nhiễu. :mrgreen:
Lõi xuyến mua ở đâu có các bác nhỉ? (khu vực Tp. HCM). Em nhờ người mua dùm, chớ chỗ em muốn kiếm lõi EI còn khó.
Vụ này em thua bác, giữa rừng hỏi kiếm củi ở đâu, em đang sắp xếp kế hoạch vào đó thăm chợ nhật tảo một lần cho biết đây. Có bác nào gần và rảnh giúp em khoản chỉ đường thì tốt quá
Em spam tí, Mod đừng mắng em, em đi từ thành phố hồ chí minh xuống cần thơ thì đi cách nào nhỉ, taxi thì có đắt như ở hà nội không ạ, xe đò thì ngại vì có con nhỏ đi theo.
Đi taxi Tp.HCM- Cần Thơ bác mất 10 con amp diy. Đi xe khách chất lượng cao vô tư bác, cùng lắm chỉ mất vài cặp tụ nguồn. Bác đoán như thần, đúng là em ở trên núi nè, củi đầy luôn. Ý em là hỏi bác nào biết nơi ở Tp.HCM bán lõi xuyến để em nhờ người quen đi mua dùm gửi về.
Hic...bữa hôm nọ thằng bạn e máu quá xách cái ampli của em ra thử. e dùng 2 kênh 2 loại sò khác nhau, 1 kênh loại tốt còn 1 kênh loại thường. nó vặn volume lên khoảng 12h, tiếng bass tức ngực...sau khi chạy đc 1 tiếng thì...hic hic thôi roài...mấy chú sò loại thường đã đi đứt...kênh dùng loại sò tốt thì vẫn ok...hic...mấy bác giúp e, mạch e nó đang bị trôi phân cực mà ko biết làm sao...e sợ chạy thời gian dài ko biết nó có ổn ko nữa...có bác bảo em ép transistor bias lên tản nhiệt mà e thấy nó có nóng đâu, đâu cần phải tản nhiệt cho nó.
Ép Transistor Bias lên tản nhiệt không phải là để tản nhiệt cho nó, mà để cảm ứng nhiệt lên lớp silicon trong nó và điều chỉnh lại điện áp Bias. Nếu lười không muốn dùng kiểu này thì thay toàn bộ sò thành MOSFET và mod lại tí là xong.
Tôi định dùng cái lõi xuyến ổn áp có sẳn 750VA quấn thêm thứ cấp 35.5-0-35.5 VAC làm Biến thế nguồn ampli được ko các bác, có điểu em xuyến này hơi to phải dủng vỏ power thì mới đủ chổ cho em nó ngồi.
em đả ráp xong nhưng bị như vậy là phân cực B của cong suất khong đều nhau _0.6v và + 0.2v á bác có thể chỉ em khoảng này nha
Bác xem lại Transistor trong mạch tầng xuất. Vì với tầng EF2 mạch sẽ cân Vbe, có lệch cũng không đáng kể giữa con NPN và con PNP.
em đã kiểm tra kỉ rồi nếu để như zin thì không lệch còn thay đổi như sơ đồ của bác thì nó lệch và em còn thắc mắ ngay con R 4 zin là 1k còn sơ đồ của bác thì R 4 là 56 ohm
Sơ đồ em có khác gì zin đâu. Chỉ khác mỗi set dòng tĩnh của vi sai và Vas cao hơn thôi. Con 1k đó là bẫy đó, hàn theo zin là không chạy đâu nhé, làm PCB bán ở chợ thì cần tỉnh táo, không phải lúc nào cũng răm rắp ráp y xì là chạy đâu.
em còn gà lắm nên mới nhờ bác chỉ giáo em ráp như zin vẩn chạy được nhưng nghe bác nói chỉnh sửa lại chút chạy ngon hơn nên em mới ham có gì bác thông cảm cho em đang bị lệch -0.6v + 0.2v em mong bác giúp em khoảng này cám ơn bác nhiều lắm
Chào các Bác Có Bác nào lắp xong board Main 300W này chưa, nếu xong rồi xin hướng dẫn chi tiết cách căn chỉnh, tôi đã lắp nhưng tình trạng board bị tự kích rất nặng và cũng kg thể chỉnh dc BIAS ( giống như của Bác Trần HIẾU ), mặc dù tôi đã ép transitor BIAS lên tản nhiệt ngay cạnh con sò CS. Linh kiện tôi sử dụng như sau: Vi sai dùng A970, SC2240, VAS dùng B649, D669 , Driver dùng A1011, C2344, CS tôi lắp 2 cặp C2922,A1216( mua hàng rã máy tại nhật tảo). Tất cả các tránitor đều kiểm tra cẩn thận từng con và match theo cặp. Tôi đã sửa lại vị trí của con 56 omh và con 1k như Bác chủ topic hướng dẫn, con 330 omh và ỵu 150p chống tự kích cũng đã lắp rồi mà vẫn bị tự kích rất nặng. Khi chỉnh BIAS, xoay biến trở tới vị trí gần 0 omh thì trên 2 dầu trở 0.33 omh mới có điện áp, lúc đó áp là 80 mv tương đương với dong BIAS là 400 ma, sau đó chỉnh biến trở ngược lại gần 1 komh thì áp 2 đầu trở giảm xuống còn 24mv( dòng BIAS là 120 ma), bỏ que đo ra sau đó đo lại ngay thì áp 2 đầu trở lại là 0 v. Trở emiter tôi dùng là 0,22 omh thay cho 0,33 omh. Thân
em cũng lắp được 1 mạch 300w nhưng nó bị ù xì nhỏ.khi sờ tay vào tản nhiệt thì hết ù xì.các bác cho em cách giải quyết để giảm nhiễu được không ạ.
Gắn mass vào tản nhiệt đê bác ơi, cả vào volume nữa nhé......................., đi mass theo Leach đảm bảo ghé tai sát loa không nghe ù.
Ý a anhtuanhpqn là thía này đây ợ , a cứ làm ý hệt thía này là ổn luôn , nối thêm mass cho volume và tản nhiệt về điểm chung rồi từ điểm chung ý nối nối vào 1 con tụ 0.1uF // với 1 con trở 10Ohm rồi nối xuống chassis là ok ngay ợ :mrgreen:
Ngoài vấn đề đi mass như trên, còn phải sửa lại đôi chút đường mass mạch in, vì thiết kế nó để mass nguồn đi chung mass tín hiệu, làm nó hơi ù. Sửa lại là im như tờ, ghé sát tai vào loa cũng không nghe gì.
các bác nói em nghe như đàn gảy tai trâu không hiểu gì.em mới bước vào mà lại không phải dân điện tử.em mày mò làm cho vui và phục vụ gia đình thôi.ngoài sơ đồ nguyên lí la em đọc được và hàn buộc chân chúng nó vào với nhau thì em không biết gì hơn nữa.mong các bác chỉ giáo cặn kẽ và chi tiết hơn.

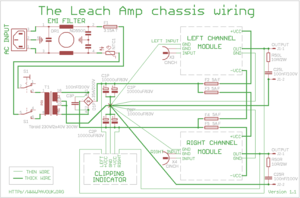

A làm như thía này đây ợ ( e chỉ dám dịch từ cái sơ đồ leach ra lời :mrgreen: ).Đầu tiên là a lấy 1 điểm làm mass chung ( lấy chân âm của tụ lọc nguồn công suất chẳng hạn ) rồi sau đó tất cả những điểm mass còn lại ( mass cọc loa , mass bo công suất , mass bo pre , mass bo bảo vệ loa ,... ) a nối vào điểm mass chung này , mục đích là để tạo mass hình sao , trừ mass của đường tín hiệu a k0 nối vào điểm chung này mà chỉ nối vào bo công suất thôi , tiếp theo a hàn một dây từ vỏ volume vào điểm mass này , hàn tiếp 1 dây từ tản nhiệt vào điểm mass này nốt . Coi như là xong , a lấy một con tụ 100nF ( 0.1uF ) đấu song song với 1 con trở 10Ohm . Một đầu nối vô điểm mass chung , 1 đầu a buộc thật chặt vô vỏ máy . A làm như vầy bảo đảm ghé sát tai loa chưa chắc đã nghe thấy ù, e đã thử cả với loa độ nhạy cao lẫn loa độ nhạy thấp đều ok :mrgreen:
Nhất trí, nếu có điều kiện đề nghị thêm dây mass bác dùng loại có đường kính lớn hơn các dây khác nhé.
nhưng trên bo công suất em thấy mass tín hiệu cũng nối chung với mas bo công suất.vậy thì dù hàn thế nào thì mass bên công suất với mass tín hiệu đi chung rồi.thêm nữa là tản nhiệt lại dính với chân C của sò mà chân C lại đi với + và -.hiện em đang tách tản nhiệt của 2 bộ sò riêng nhau.nếu cách điện thì tản nhiệt không được tốt nên em không cách li.em rối lắm không biết nên xử lí thế nào cho ổn.mà em dùng 2sc5200 nghe thấy nhỏ quá.em dùng pre tl082 với điện trở nối tầng 22k.loa em dùng là sony715av.trở kháng 6 ôm.mà cách tính công suất của bo thì làm thế nào vậy các bác.ví dụ 2 sò 2sc 1 bên và 2 sò 2sa 1 bên.
Việc đầu tiên bác cần làm ngay là mua lót sò cách điện với tản nhiệt, mỗi con một miếng + mỡ tản nhiệt. còn nếu bác thèm món sò nướng thì cứ để nguyên vậy, ngày thưởng thức sẽ không xa. Thứ 2 là bác bỏ cái pre đó đi, ngon thì làm cái pre lết hay AD 815,hoặc niam 72, lười thì alo cho em. Tách mass in bằng một con trở 82ohm như cụ leach bác nhé. Bộ này làm tốt loa của bác mở volume khoảng 8h là rung rốn rồi.
