Cầu chì 500mA ko bác? Dòng tĩnh mạch với 2 cặp sò mà đứt được cầu chì 500mA slow blow? Thay Vbe multiplier bằng 5 diodes 1N4148 ghép nối tiếp lại tạo áp phân cực thử xem. Ở đó có tổng công 6 mối nối BE mà.
Đúng là chỗ mạch bias đó nguyên gốc nó là 4 con diode mắc nối tiếp ép lên tản nhiệt để đò nhiệt nhưng chỗ này dc thay thế. Vì thế em mới nói với bác là có thể mạch bias không có hiệu lực làm áp tăng quá lớn gấy đứt cần chì (đúng 500mA). Còn nếu thay chỗ đó bằng 5 con diode 4148 thì mắc như thế nào vậy bác

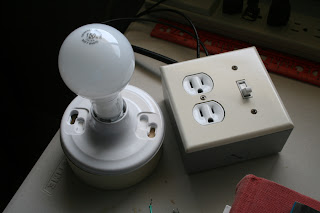

Thay cầu chì bằng trở 100 ohm test đi bác. Chắc cú hơn thì nối tiếp thêm cái bóng đèn tròn 75W-100W ở đầu cấp nguồn vào của ampli. Nếu có chạm chập gì đèn sẽ sáng lên, giảm thiểu thiệt hại cháy nổ tốt lắm.
Cái này e rằng không ổn vì lắp vào đèn lúc nào cũng sáng còn nếu chuẩn các cụ cứ kiếm quả biến áp vô cấp 0-250v tăng từ từ lên em nghĩ là ổn hơn
Có mấy ông trên mạng ổng chỉ em á chớ, em có biết gì đâu. Ví dụ ông này: http://www.decdun.me.uk/gaincloneFAQ.html Trong mấy tài liệu đi kèm mấy cái kit ráp ampli em cũng thấy nhắc tới nhiều về cái bóng test này. Em nghe lời mấy ổng làm cái ổ cắm test cũng nhiều năm rồi, tới giờ vẫn dùng. Một số bạn bè nghe lời xúi của em cũng ráp và... dùng luôn, test nhiều thứ lắm chứ không chỉ ampli.
Nếu chạm chập mà cháy được bóng 100W vậy liệu mấy lk có tèo trước không bác, sao mình không dùng bóng công suất nhỏ hơn! Để mình phát hiện chạm chập dc nhanh chóng khi đèn sáng
Đâu có cháy bóng gì đâu bác. Khi có chạm thì dòng trong mạch tăng cao. Khi nối tiếp với bóng đèn thì dòng qua đèn cũng lớn --> đèn sáng, khi đèn sáng thì 2 đầu bóng đèn có áp --> áp cấp cho ampli tụt xuống --> hạn chế cháy nổ. Cắm vào mà thấy đèn chớp sáng một phát rồi tắt hay sáng rất yếu là ok, đèn mà sáng luôn là biết có vấn đề.
Thì ý em là đèn công suất nhỏ sẽ dễ nhận biết có chạm chập vì khi đó đèn sáng lên nhanh chóng, mục địch qua đèn là để hạn dòng đồng thời mình biết mạch đó (nếu bị chập) thì mạch thông hoàn toàn (hoặc một phần) thì đèn cháy sáng còn nếu mạch bthường thì dòng qua đèn nhỏ (do trở khán mạch lớn) nên đèn sáng mờ. Còn cách dùng trở 100R làm cầu chì thì em cũng hay thử dùng rùi, cũng rất hiệu quả, gần như không hư hại lk gì nếu lỡ bị chập ở đâu, chỉ thiệt hại 2 con trở và thơm lừng cả nhà (giống mùi cua nướng :mrgreen: )
em cũng nướng gần hết bịch trở 100R rồi :mrgreen: , thực ra nó cháy hơi đen nhưng vẫn sài lại tốt, em ko biết cháy phát em vứt.

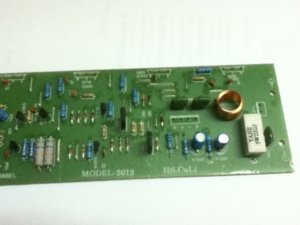

Các bác giúp với ạ, đã nghe thử với main 300w, nghe toàn bass, mid bass không có 1 chút trep nào. giờ phải chỉnh chọt cái gì đây các bác?
Bác giúp em chình chọt trực tiếp main này đi ạ. sơ đồ mod em sẽ làm sau để so sánh ạ. cho hỏi con sâu dài quá có ảnh hưởng gì không ạ?
Chỉnh chọt, tức là mod => có sơ đồ rồi. Sâu dài, nhiều cảm kháng, tăng sức kháng lại tải dung kháng. Tuy nhiên không nên quá 2uH (20 vòng dây 16AWG, lõi không khí 10mm).
Bác đi bộ ơi cho em hỏi schema này nó là thể loại nào vậy ạ, nó có những chức năng gì trong đó, hình như có chức năng protect Nó có ưu nhược điểm gì ? Em thấy nó có cấp nguồn 30V và 25V nữa nhưng ko hiểu lắm. Em xin bác 1 chút phân tích về nó được ko ạ?
thanks bác, vậy nó gần giống cái topo 300W này, nhưng tầng input nó ko ghép kiểu vi sai hả bác, ở đây nó là kiểu gì? Em sẽ mò mẫm tiếp xem sao, hiện tại em có con ampli cổ của Nga theo schema trên nhưng đang bị hư phần công suất, em đang tìm cách phục hồi nó lại.
Avanta của mattroidem nhìn vui ghê.... kakka... hỏi bác có phải thằng china đang " thắt cổ chai " ko vậy... << bác trả lời giúp tí nhé..

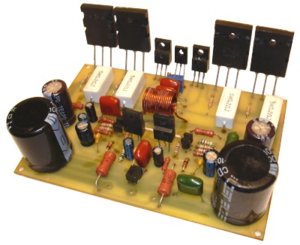

Em lang thang trên mạng có thấy 1 schema 300W đối xứng http://www.interlavka.narod.ru/nabor/nab300W.htm Hướng dẫn + pcb http://www.interlavka.narod.ru/interarh/Lanzar.htm Em tính làm thử xem sao , Các bác cho em ít ý kiến về nó giúp em với Thanks
Anh biết cái mạch này rất rõ vì đã làm từ rất lâu,em nó mang tên là LANZAR...Anh có pcb luôn.Nghe tốt nhưng chưa có bản sắc...
Cái mạch đó có lẽ nó hợp với dòng loa liên xô nên em mới định làm nó đó, cơ mà anh có pcb hả? he he :twisted:
Chào mọi người! Nhò mọi người cho ý kiến dùm em mạch này ạ! Em tìm mãi ko thấy Re của sò công suất đâu hết ạ. Em mua hết 57k o NT a
Đây là mạch nguyên bản của powered mixer nổi tiếng VN, là Jaguar Suyoung PA-203N. Nó dùng topo mạch 3 tầng Lin rất đơn giản, không mirror, xuất âm dùng Lateral MOSFET. Nhưng qua bàn tay chế tác của các bạn thợ nhiều ''hiểu biết'' của VN, em nó biến thành xuất âm BJT, nhưng ''tiết kiệm'' cả con trở Emitter :lol: . Trong khi còn giữ lại con diodes zener 9V1 găm áp Gate, chắc không dám bỏ nó đi, sợ mất 1 chức năng nào đó không biết. :wink: Và cũng có 1 số phiên bản, giữ con trở stopper base là 300R! Board này và board nguồn của nó, thiết kế mass rất chuẩn, tách mass tín hiệu & mass công suất. Board mạch in có bán rất nhiều. Chỉ BJT LAPT trong một số trường hợp mới có thể không cần điện trở Emitter Ballast. Còn lại, đã BJT, HEXFET là có trở RE hết. RE, sẽ ''match'' các trans xuất âm.

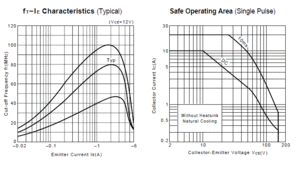

Topic này đã được 2 năm tuổi, một thời gian dài nhỉ? Mạch này theo topo Lin (Bell Labs - RCA 1956) này khá là đơn giản, dễ làm, dễ thành công, giá thành ít, chất âm được. Cũng có nhiều người mod, nhưng hầu hết là các phần đơn giản,âm thanh có cải thiện, nhưng không nhiều lắm. Nay em up sơ đồ này, ai muốn full mods thì làm theo, cũng dựa trên mạch cơ sở của topo Lin. Chỉ khác 1 chút là có folded cascode, current feedback CCS, MOSFET drivers (IRF610/IRF9610), xuất âm bằng 2SC2837, 2SA1186. (Có bán ở chợ NT, đây là cặp BJT bổ túc thuận nghịch có Ft lớn nhất thế giới, xấp xỉ 100MHz, Cob rất thấp hơn các loại khác.). Việc drive bằng MOSFET, tác dụng của nó tương tự tầng xuất Triple Emitter, tổng trở tầng xuất rất lớn, gain cũng rất lớn, nên sẽ không làm quá tải Vas khi tải loa xuống thấp. Chỉ có điều, nó có Vgs khá cao, nên sẽ hao phí nhiều hơn BJT. Ai không thích nó thay bằng cặp 2CS5171/2SA1930, 2SC4793/2SA1837, 2SC2344/2SA1011... và giảm giá trị điện trở Gate/Base stopper + bỏ diode zener găm áp Vgs đi. Đến đây xem như full mod mạch này. Có thể đảo chiều mạch lại, tất cả vị trí trans NPN => PNP, MOSFET N channel => P channel, tụ cho hợp dấu của nguồn. Điều đó sẽ có tác dụng tốt cho BW & SR. Vì transistor Vas PNP thường có Cob cao gấp đôi NPN.
cám ơn bác Walkalone đã trả lời ạ! Em theo dõi topic này lâu lắm rồi, thấy mọi người góp ý xây dựng rất hay, rất hữu ích cho những người mới. Em cũng dò kỷ mạch em mua, thấy maas tin hiệu va maas nguồn người ta đấu chung hết ạ! em mới vào nghề nên còn gà lắm. Bác chỉ em tách maas như thế nào được ko a? em đọc các trang trước cũng ko hiểu lắm ạ! bác giúp em sơ đồ dược ko ạ? cách đo Vbe là mình có gắn sò vào chưa ạ? đo dòng tĩnh là mắt nt DMM với Vb+ khi có tín hiệu vao hả bác? Vout la 0vdc khi chưa gắn sò la ok, nếu ko phải 0vdc thì làm thế nào ạ! mong bác ra tay nghĩa hiệp! co kếtquar em sẽ hậu tạ ạ
