File của em có 249 kB, tản nhiệt của em khoảng (200x100)mm, em mới gắn có 2 con thôi. Em vẽ theo giá trị linh kiện của bác Walkalone, nó nóng quá em thêm 47R vào chân kích của 2 con 2SC2344 và 2SA1011 mà vẫn ko giảm nhiệt được.
Bias em đang để ở mức Vbe=0.56v( 2SC2344 và 2SA1011), em chưa đo dòng nên ko biết dòng qua nó là bao nhiêu.
Em đã thay thế và thêm linh kiện 1 vài chỗ, hiện tại thì em có thể điều chỉnh nó nóng bỏng hay nóng vừa rồi file lớn quá nên em up qua mediafile http://www.mediafire.com/download/83g4m ... 300W_2.MAX http://www.mediafire.com/download/t0xxk ... 2/Doc1.doc
Em mới đang trong giai đoạn test, khi nào mạch ổn em mới đưa vào trong vỏ thay thế cái board BTL cũng của nhật tảo hiệu" Hảo Mi", cái board này em chưa có kinh nghiệm sửa.
Lúc đầu em nghĩ nó ráp sẵn về gắn là ok, ai ngờ chay 1 thời gian nó mới đổ bệnh và em cũng ko biết chưa nó làm sao nên cất nó đi. Nhờ anh em hướng dẫn nên em làm theo boarrd này luôn. Bác nào ở tp muôn mua thì tới khu b giãy ở giữa sạp " Đinh Ga" nhé.
http://www.mediafire.com/view/myfiles/#gxb0sz0g1sq5t09 http://www.mediafire.com/view/myfiles/#87pekjcfdj86brz Thành phẩm của em đây mời mọi người xem.

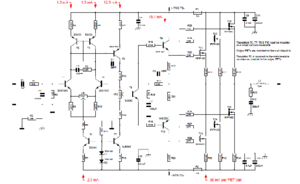

Em vừa ráp theo mạch P3A (http://sound.westhost.com/project3a.htm). Mạch này rất phù hợp với người mới chơi (bao gồm cả em ạ). Dễ ráp, ráp xong chạy liền không phải hiệu chỉnh nhiều. Âm thanh hay, bass chắc gọn, vocal cứ lộ ra ngoài làm người nghe cảm giác như ca sĩ đứng trước mặt mình. Schema đây ạ: Em làm theo layout ở bên diyaudio: Đây là mạch power nhưng không cần pre, cứ nối trực tiếp với CD là ok.
P3A này cũng nổi trên diyaudio lắm đó bác. Dễ làm cho người mới bắt đầu có Quasi NMOS cho ai thích Mốt phết. Mạch nó na ná cái 300W này, chỉ khác loại trans. Mod lại cũng dễ, tuy nhiên để giống 300W luôn cũng được.
Em cũng mới được cậu bạn gửi tặng board 300W này. Đã lắp và chạy rồi. Có điều 2 con VAS ( em sử dụng D669 và B649) thì khá nóng. Bác nào có gặp hiện tượng này chưa? Khắc phục ra sao vây?
Có cách nào hạ nhiệt cho em nó không bác. Chứ sợ chạy trong thời gian dài không ổn lắm. Cho em hỏi ( em GÀ mà) con trở xuất trên board là 0.33, em không có mà sẵn 0.47. Vậy có ảnh hưởng nhiều lắm không? Trên sơ đồ con 220/1W, nếu tăng hay giảm nó thì sẽ ảnh hưởng tới cái gì hở bác??
không có 0,33R bác cứ táng 0,47R vào cũng không có vấn đề gì đâu ạ,lại còn mát hơn ấy chứ ạ,mạch 300w thì con 220R/1w để định dòng tầng lái bác ạ.
Vâng, cảm on bác chỉ giúp. Con 220 ôm đó em đang để là 150 ôm. Em còn thắc mắc ở chỗ phân cực tầng VAS nữa. Bác giải thích giúp em với. Con b649 có điện trở cực c là 2k2, trong khi đó con d669 thì lại là VR 1k mắc nt với 560 ôm. Tại sao chúng không phải là đối xứng nhau về giá trị??? Ở tầng visai thì có con Q1 nguồn dòng có R cực E là 330 ôm (như mạch bác đi bộ), nhưng trên board thì nó lại là 680, tức là gấp đôi, em thử thay nó như mạch là 330 thì thấy hơi méo, giờ thì em để nó hẳn 1K, thấy âm thanh ổn.
chỗ con VR1k mắc với trở 560ohm giữa VAS và Lái để chỉnh áp định dòng tĩnh (bias) cho tầng xuất,vì sao nó không cân thì phân tích tốn thời gian,với em em chỉ cần hiểu là con 560ohm vr1k sẽ ra một trị số nào đó với con 2k2 thành mạch phân áp mà ta chỉnh được nhờ có cái vr kia.cái con 330ohm và 680ohm mà bác đang nói đó là con set dòng cho visai đầu vào,em nhớ không nhầm thì 680ohm là set dòng cho visai chưa được 1mA thì phải.bác đo điện áp rơi trên nó rồi chia cho giá trị điện trở là ra.330ohm tiếng sẽ dày và ấm hơn chứ không phải méo.bác để 1k tiếng nó mỏng lắm.điện trở chỗ lái bác để 150R cũng vẫn ngon nhưng đừng thấp quá không nó đang hót thì có tiếng động và mùi lạ.
Tăng phân cực cho LTP mà ''méo'' thì mạch bác làm có vấn đề, hoặc loa có vấn đề. Bias LTP tạo ''màu sắc'' cho âm thanh. Đó là về âm học. Còn kỹ thuật thì nó định dòng làm việc của cặp vi sai (với các thông số của dòng điện/thiết bị tại mức đó), Slew Rate... Mạch bias được nối tại ngõ ra của tầng khuyếch đại điện áp Vas. Khuếch đại điện áp Vas là 1 hoạt động class A, nên việc ''đối xứng giá trị'' không có ý nghĩa gì. Hoạt động hạng A, nên dòng tĩnh nó sẽ được cung cấp bởi 1 nguồn dòng không đổi. Các điện trở đó cùng với dòng điện qua nó, sẽ tạo thành 1 điện áp, kích dẫn trans Qbias. Tuỳ thuộc biến trở Vr ở vị trí nào mà sẽ có các trường hợp sau: - Nếu biến trở ở ngưỡng max, tức gần toàn bộ giá trị 1K (102), phối hợp với con 560R ngay đó, tạo áp Vbe Qbias lớn (định luật Ohms: U = I.R, R càng lớn => U lớn) => Vce Qbias giảm => giảm phân cực. - Và ngược lại...
Cảm ơn bác. Giải thích rất rõ ràng. VAS là class A nên nóng là phải, em phải lắp một miếng nhôm nhỏ cho 2 con đó. Mạch này nói chung là khá nóng, nhưng chất âm thì tốt.
