đọc thấy các anh làm cái MAIN 300W này đã quá thế là máu DIY amli nổi lênh hôm qua từ Bình Dương chạy vào Nhật Tảo tìm mua main này mà đi hỏi các sạp bán ai cũng lắt đầu hết thế là đành phải về tay ko buồn quá xá luôn,các anh trên diễn đàn anh nào diy còn dư thì chia lại cho em làm với ạ em xin cảm ơn rất nhiều,,,
em xin cảm ơn anh rất nhiều,để hôm nào nghỉ em lên nhật tảo 1 chuyến nửa thử xem. ah hôm bữa em có đọc 1 chủ đề của anh về tìm mua linh kiện chất lượng vậy anh đã tìm ra chổ nào bán chưa anh,nếu anh biết thì cho em địa chỉ luôn nha anh.
vay anh lengkeng cho em xin so dt di a,co j khi nao a di lam visip em qua em lay nha,ah anh conrongco het bao nhieu de em gui ah.
tiền gì bác ko đáng bao nhiêu đâu ah ! mà thứ 2 e mới gửi nha ! mong bác vui với DIY ! :lol: :lol: :lol:
em xin cảm ơn anh nhiều lắm,anh có thể cho em địa chỉ của anh qua gmail được ko,em quê ở bình thuận nên về quê em cũng đi qua Biên hòa,khi nào em đi qua em mời anh cafe nha. :?
anh em nào cho mình xin layout mach dung 2 cap c2922 s1216 được không. sơ đồ nguyên lý thêm càng tôt. mail mình là lifeisnowaiting@gmail.com
Mạch 300W này nguyên bản dùng BJT không degen nên Gm của cặp vi sai rất cao, khiến âm thanh hơi nhiều bass/mid-bass quá, nghe hơi mệt, che lấp âm mid-hi, treble. Degen cho nó bằng cách 2 trans vi sai qua 2 con trở chân E rồi chập chung nhau, mới đến chân C của trans CCS. Hoặc có thể đến 1 con điện trở nữa, từ 2k2 ~ 20k 0.25W ~ 0.5W rồi đến chân C CCS. Mục đích là làm giảm công suất nhiệt tiêu tán Pc trên trans CCS. Tải của cặp vi sai là 1 gương dòng điện, điều này thì tốt cho tuyến tính, lợi suất gain, cải thiện méo hài, nhân 2 lần tốc độ chuyển thế slew rate, nhân 2 transconductance Gm... Nhưng đôi khi vì nhân 2 Gm, nên nó sẽ khiến âm thanh nhiều mid/bass. Muốn trong trẻo, nhẹ nhàng hơn thì bỏ gương đi, thay bằng con điện trở 1%, làm tải điện trở, thay cho tải chủ động. Giá trị điện trở tải từ 2k2 ~ 3k3/0.25W/1%. Giá trị điện trở degen vi sai: khoảng 5 ~ 10 lần giá trị của nội trở cực phát emitter BJT Re = 0.026/Ic. Vd: LTP bias đang 1 mA => 1 trans = 500uA => Re = 0.026/500uA = 52R. Lấy 5 ~ 10 lần giá trị này.
Mạch 300W này nguyên bản dùng BJT không degen nên Gm của cặp vi sai rất cao, khiến âm thanh hơi nhiều bass/mid-bass quá, nghe hơi mệt, che lấp âm mid-hi, treble. Degen cho nó bằng cách 2 trans vi sai qua 2 con trở chân E rồi chập chung nhau, mới đến chân C của trans CCS. Hoặc có thể đến 1 con điện trở nữa, từ 2k2 ~ 20k 0.25W ~ 0.5W rồi đến chân C CCS. Mục đích là làm giảm công suất nhiệt tiêu tán Pc trên trans CCS. Tải của cặp vi sai là 1 gương dòng điện, điều này thì tốt cho tuyến tính, lợi suất gain, cải thiện méo hài, nhân 2 lần tốc độ chuyển thế slew rate, nhân 2 transconductance Gm... Nhưng đôi khi vì nhân 2 Gm, nên nó sẽ khiến âm thanh nhiều mid/bass. Muốn trong trẻo, nhẹ nhàng hơn thì bỏ gương đi, thay bằng con điện trở 1%, làm tải điện trở, thay cho tải chủ động. Giá trị điện trở tải từ 2k2 ~ 3k3/0.25W/1%. Giá trị điện trở degen vi sai: khoảng 5 ~ 10 lần giá trị của nội trở cực phát emitter BJT Re = 0.026/Ic. Vd: LTP bias đang 1 mA => 1 trans = 500uA => Re = 0.026/500uA = 52R. Lấy 5 ~ 10 lần giá trị này.
có bác NguyenLabs hướng dẫn thì còn gì băng,hiii,em đang mong có cái boa này để học hỏi đây,em ngóng tin anh conrongco hoài nè
Chào mừng bác đã trở lại forum, em cũng vừa trở lại hôm nay, em thích kiểu phân tích kỹ thuật và cách dùng tiếng Anh của bác lắm. Đừng để cái vụ lùm xùm X250 ảnh hưởng tới mấy bài viết kỹ thuật nhé bác.

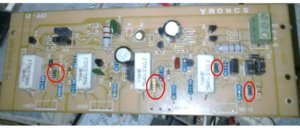

Hôm nay em mới có dịp lôi cái board này ( song mã ) ra lắp.. Ối t rời ơi.. cắm nhần B+ và B- ( từ chỗ Diot ra tụ lọc ) thì mạch bốc khói mấy con trở .. 100 ohm. và 56 ohm.. Em nghe thấy tiếng sèo sèo .. rút vội phích ra thì .. sờ thấy 2 tụ lọc nguồn nóng bừng.. Mẹ ơi .. nó mà nổ thì chỉ có mà tan sác .. 20.000uF / 69v chứ có ít gì đâu.. Tháng này đen thật.. vừa cháy Leach xong.. lại lòi ra em này.. Sau khi thay trở .. và nguồn ổn định cắm vào lại cháy tiếp .. các con khác.. :shock: Tức quá.. lôi cái boad còn lại lắp vào thì chạy ngon ơ .. thế mới chim cú chứ.. Cụ nào đi qua phán nó hỏng phần nào thì chỉ em với ... lười dò mạch quá.. mà chả biết dò kiểu gì .. đằng sau thì mạch bị cháy đứt chỗ đường ra loa nữa.. khiếp thật.. trên mạch em tháo thử 1 con 669 ra đo thì thấy .. dùng vom đo trở mức 1k thì kim lên.. và đo ở 100 thì kim ko lên ( mối nối BE) em đo sống chết ..
ế hàng quá.. Em lôi ra kiểm tra từng con một.. Vặt được 2 chú điôt 4007 .. đã bị thông.. Ko gắn sò .. đóng điện thử thì thấy ko có khói nữa .. Tự tin đóng sò vào thì có tiếng loẹt soẹt như bị lỏng dây .. Sò thì ko nóng .. Liều mạng phát nhạc thử thì thấy có tiếng .. bình thường .. cụ nào trị được bệnh loẹt soẹt chỉ em ... với ... sau khi post bài xong thì cắm điện lại thì nó .. nổ to ở loa .. :shock: :shock: :shock:
Em không nắm mạch "song mã" này lắm nhưng nếu có 2 con 1N4007 mắc ngược từ ngõ ra lên hai nguồn (wheeling diodes) thì nó đã "đỡ đạn" cho mạch khi mắc ngược. Nhờ mấy con diodes nhỏ bé này mà cứu được nhiều mạch công suất em làm do cẩu thả cắm ngược, mạch tín hiệu 5V em cũng ghim ngược 1 con diode zener nhằm mục đích tương tự, bảo vệ luôn quá áp, tuy nhiên đó là trường hợp cắm ngược trong thời gian ngắn và có cầu chì. Bác đã nhổ ra thì đo lại từng con đủ 2 mối nối BE và CB, đo cả diode và ngoài cặp công suất mắc tiền ra thì tốt nhất nên thay toàn bộ dàn bán dẫn.
