Gương dòng điện x 2 Gm, x 2 slew rate, là tải chủ động nên gain sẽ tối đa. Nhưng đôi khi lại ''hại'' tai, nhất là tai thích tinh tế, nhẹ nhàng. Cascode VAS không nhất thiết cứ phải JFET, mà có thể là BJT. Đang dùng 1 linh kiện Ft gần trăm MHz, Hfe ~ 100, Early effect, Miller effect tùm lum... Giờ sang dùng 1 linh kiện Ft >250MHz, Hfe >500, không bị hiệu ứng gì cả... thì có hơn không?! Hại là áp ra bị mất chút xíu.

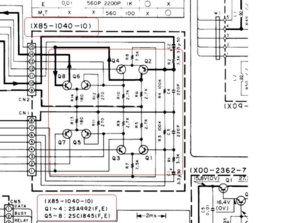

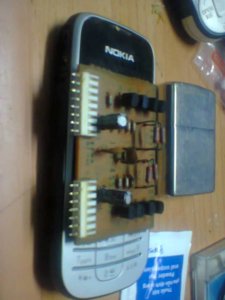

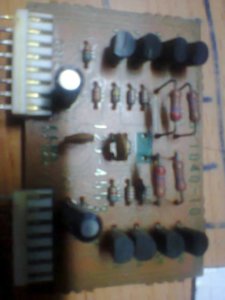

Gửi bác dinhhay xem nhé. nó được tháo ra từ amply kenwood như bác nói. gồm 2 cặp A992 E và 2 Cặp C1845 E ( Sr bác nhầm đọc là F ) ko biết như thế này có phải gọi là Visai ko ?
Tình hình là em mới hoàn tất board main 300w làm KOK gần như là linh kiện hết thuốc nhưng so board chợ có lẻ chỉ 9/10 các bác ạ.xin các bác cho em góp ý để em nâng cấp lever ạ
DX Blame là dự án DIY, nên muốn để bao nhiêu thì tùy ý thích cá nhân thôi. Lão Destroyer không thích trò bias cao, nên có lẽ khoảng 30 ~ 50mA. Cá nhân em thì hay dùng mức 80 ~ 150mA, lợi dụng cái Gm doubling làm dày âm ở các mức công suất thấp (tạo ra méo phi tuyến).
có bác nào bị giống em không ạ,cái main 300w em ráp y như boar khi mở nhạc nghe nhỏ không sao mở lớn lên nghe như radio bị yếu pin theo em nghĩ là thiếu nguồn nên nó bị như vậy,bác nào giúp em 1 vé ạ
Ráp y như board thì chắc chắn sai rồi. Cụ thể hơn là board in sai con điện trở degen của gương dòng điện và con 1k kề bên. Gương degen = 2 x 56R. Gía trị này tương đối thấp, tăng mức degen lên 2 x 220R thì tốt hơn.
Tăng giá trị degen không fix cái lỗi bác gặp, chỉ là làm chất lượng cái gương dòng điện cao hơn. Vẽ lại sơ đồ BÁC ĐÃ LÀM và post lên đây. Bác chạy với nguồn bao nhiêu volt?
Chào bạn Đi Bộ ! Bạn vui lòng chỉ dẫn phương pháp vẽ lại mạch nguyên lý từ bo thực tế dùm nhé, mình chưa có kinh nghiệm nên khi vẽ lại mạch nguyên lý sai tùm lum, mong bạn ! Cám ơn bạn thật nhiều !
Chào bạn Đi Bộ ! Bạn vui lòng chỉ dẫn phương pháp vẽ lại mạch nguyên lý từ bo thực tế dùm nhé, mình chưa có kinh nghiệm nên khi vẽ lại mạch nguyên lý sai tùm lum, mong bạn ! Cám ơn bạn thật nhiều !
Mạch này có những lỗi: + Layout đi mass kém, không tách biệt GND power và GND signal => loop ground. Cắt mạch tách mass, nối lại qua con 10R. + Trị số của R degen gương dòng điện và R tín hiệu vào in lộn vị trí (56R và 1K). + Layout thiếu điện trở Base stopper cho sò công suất. Có thể tự thêm vào tại chân B sò từ 2R2 ~ 10R. Ngoài ra có thể kể đến: thiếu điện trở degen cho vi sai.... Có lẽ nên degen nhẹ thì tốt hơn là không degen (100R ~ 220R). Mạch này tương đối giống amp kiểu Blameless (vi sai PNP, VAS NPN), chỉ thiếu beta enhanced tại VAS là thành Blameless.
Trông có vẻ giống đó bác. Đúng là 1k in và 56R degen current mirror. Nhưng schematic này hình như fix 1 số lỗi rồi?
R degen là ở cực E của BJT đúng không ạ? Bác cho mình hỏi là amp karaoke thì khác j so với amply bình thường? Mình chỉ thấy nó có thêm chỗ cắm mic + trộn mic với nhạc nhưng cơ chế thì không hiểu.
Amp KOK có nghĩa là Amp + KOK , như vậy nếu Bác bỏ phần KOK ( gồm các Boarrd Musis- Echo- Mic )thì nó sẽ là Amp bình thường thôi , phần Amp thì Bác có thể sử dụng mạch khuếch đại nào tuỳ thích kể cả IC
Trước kia có thử mạch 300W này với loa Bose 301III, nghe khá hay. Loa Bose xịn dễ đánh thật, dù test bằng electro/trance bass cũng ko lùng bùng. R degen chính là con điện trở cực E vi sai. Đây là cấu hình LIN/Thompson, nếu dùng tải điện trở thì sẽ gây mất cân bằng khá lớn giữa 2 nhánh vi sai (do VAS chỉ lấy tín hiệu 1 nhánh). Cho nên nó dùng tải chủ động Current Mirror. Điều này làm Gm x 2, do đó, degen nó 1 chút để cân bằng lại. Ampli Nhật cũng không hay degen, nhưng với dạng mạch kiểu single end LTP - symmetrical VAS, tải điện trở.
Từ bác huynhdoan2000 đến bác Walkalone buồn làm sao... Nhìn mạch thật vẽ phác họa lại sơ đồ nguyên lý đối với người đam mê nhưng trái ngành như mình quả thật...vì lý do này mình mới mong các bạn chia sẻ, chỉ giúp kinh nghiệm để khi thực hành không chệch hướng, khi phân tích thì có cấu trúc mạch hiện hữu nó mới đúng kỹ thuật.... Kết quả 1 người trả lời "giấu nghề ", 1 người thì "lặng im" . Vậy cứ theo phép logic mà mày mò vậy. Sơ đồ khối > cơ sở lý thuyết> trãi nghiệm tiếp cận linh kiện> dụng cụ hỗ trợ > đạo đức > thời gian > duyên nghiệp .
