Tớ nghĩ các bác nên tự dò thì làm tốt hơn Hình mình dò vẽ tè le, các bác nhìn hình của mình hiểu chết liền
Xin chào các bạn. Tôi mới biết topic này cách đây 2 ngày. Phần mở đầu của bạn "Đi Bộ Một Mình" WalkAlone thu hút sự quan tâm của tôi. Đọc thêm vài trang thấy anh em ở đây quá nhiệt tình. Tôi ngấu nghiến thêm vài chục trang nữa rồi quyết định tham gia DIY. Tuy có phần trễ mất mấy năm nhưng hy vọng sẽ nhận được sự giúp đỡ của các bạn. Phải nói cái mạch này rất giống với mạch Pioneer VSX3300 nhà tôi đang có (hàng nội địa của USA). Tôi thỉnh thoảng có chọc ngoáy cái Pioneer này vì công suất của nó quá yếu (80w/channel 8ohm). Nay có board làm sẵn (phần khó nhất đối với tôi), có các bạn hướng dẫn (rất thú vị đối với tôi) thì không có lý do gì tôi khg thử DIY mạch này. Tôi quyết định tìm và mua được board như hình kèm theo. Nơi tôi mua là sạp B23 mang tên Định Nga, số điện thoại 0908635616. Nếu từ đường Tân Phước nhìn vào tòa nhà, khu B nằm cửa bên tay phải. Vào cửa đó, bạn đi vào lối nhỏ bên phải thì sạp B23 nằm bên trái. Giá 8 ngàn/board. Ở đây còn bán các loại board amply khác, board nguồn,... Có board rồi, tôi chưa biế phải mua linh kiện (trở, tụ, transistor, sò,... ) chất lượng tốt ở đâu. Bạn nào biết xin chỉ dùm. Hoặc bạn nào có dư muốn share thì cũng xin cho biết. Vài dòng làm quen với các bạn.
BÁc ở Sài gòn thì tiện quá rồi,lk thì bác có thể vào Sop vnav luôn!Chúc bác thành công với dự án của mình!
Bác vào này xem!Em thấy bán cũng nhiều đó!Nếu trong list mà ko có thứ bác cần thì bác cứ gửi tin hỏi chủ shop xem! VNDIYShop - THÔNG BÁO TRẢ HÀNG ĐỢT 06/06/2015
Căn cứ vào sơ đồ của bạn Walkalone, tôi thấy có sự nhầm lẫn loại PNP NPN transistor của Q1, Q6 và Q7 ? (Trong ngoặc vuông là số hiệu trên board). Q1 : C2240 [A970] Q2, Q3 : A970 [A970] Q4, Q5 : C2240 [C945] Q6 : D669 [A949] Q7 : B649 [C2229] Q8 : D669 [C945] Q9 : C2344 [C3298] Q10: A1011 [A1306] Nhờ các bác cho biết số hiệu nào là đúng Cám ơn các bác
Em giống bác hôm nay e mới đọc đc cái này nhưng bác HP hơn e là có chỗ mua còn e ko thêr vì xa quá, thấy hay và tò mò.

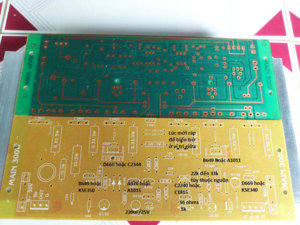

Topic này lâu quá rồi nên cũng ít người vào xem rồi! Em xin trả lời thay bác chủ giúp bác!Những Trans Q1,6,7 mà bác thắc mắc đều đúng,em nhớ là dạo đó em cũng có dò mạch và phát hiện ra lỗi và cũng có hỏi lại bác chủ và cũng đã dc bác chủ trả lời!Em tìm lại dc cái hình thực tế cần phải chỉnh sửa lại để mạch có thể hoạt động tốt,bác tham khảo!Chúc bác mau hoàn thành dự án!

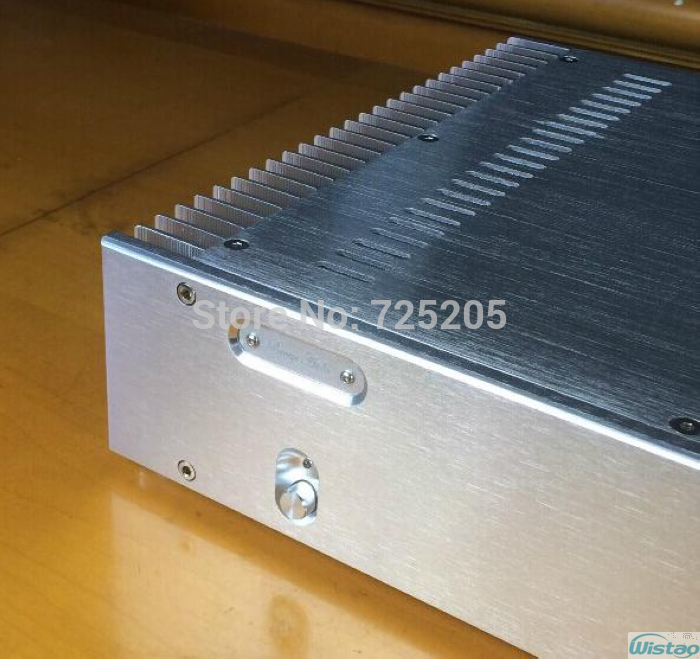

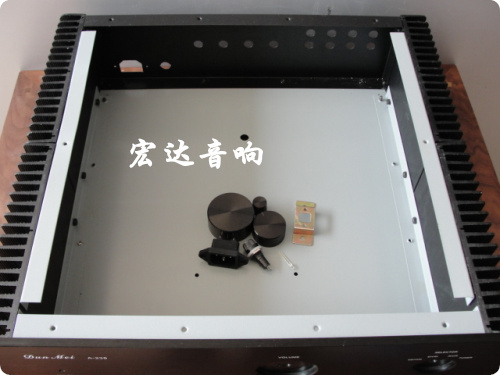

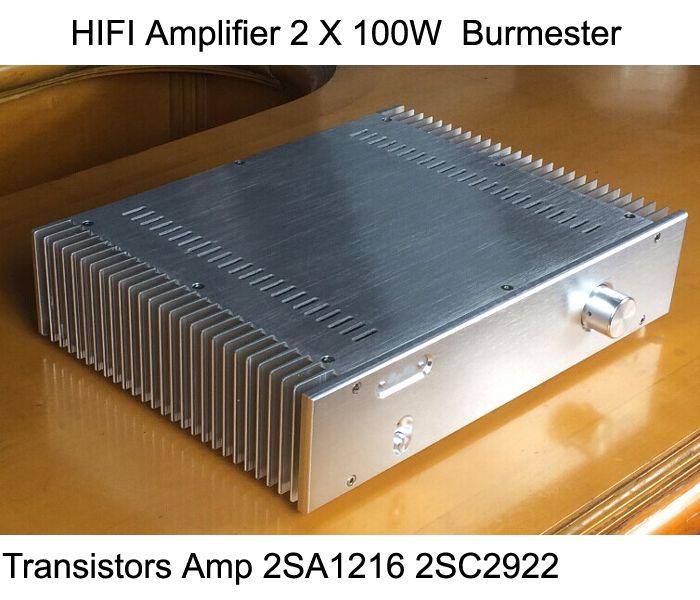

Cám ơn bạn thật nhiều. Vậy là tôi bắt đầu mua linh kiện. Tôi muốn làm vỏ nhôm giống như cái hình này Bạn nào biết chỗ bán vật liệu nhôm thích hợp (ngoại trừ 2 miếng nhôm giải nhiệt) và chỗ nào khắc, CNC,... trên mặt nhôm phía trước và phía sau thì chỉ chỗ dùm (tpHCM) Xin cám ơn các bạn nhiều
Ở trang 13, bạn Walkalone đề cập đến việc "match Hfe cặp vi sai cho DC Offset nhỏ". Tôi không biết phải làm như thế nào ? Bạn Walkalone hoặc bạn nào biết xin chỉ dùm. Xin cám ơn các bạn.
Cám ơn bác. Vậy là phải mua nhiều transistor mới có thể chọn được chứ chọn tại shop chắc chẳng ai cho Các bác cho hỏi thêm 1-Có thể sử dụng tính năng đo hFE để xác định transistor còn sống được không ? (thay vì đo ohm từng cặp chân thông thường) 2-So với datasheet của transistor thì như thê nào còn sử dụng được. Thí dụ tôi vừa đo 2SC2238 mua ở chợ có hFE là 133 trong khi datasheet có giá trị min là 70 max là 240 3-Nếu match hFE 2 transistor thì khác biệt tối đa bao nhiêu % thì có thể được coi là match với nhau (dùng chung cặp với nhau) 4-Với sò công suất, thí dụ 2SC2922 và 2SA1216, thì hFE của PNP và NPN có thể so sánh để xác định match với nhau được không Cám ơn các bác nhiều

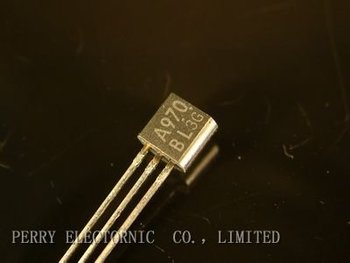

Xem datasheet thì A970 (dùng cho Q1, Q2 và Q3) có 2 loại có hFE khác nhau GR : hFE từ 200 đến 400 BL : hFE từ 350 đến 700 Hình của GR Hình của BL Theo các bác nên mua loại nào ?
Mạch này có những lỗi: + Layout đi mass kém, không tách biệt GND power và GND signal => loop ground. --> không phải cắt mạch chỉ đưa GND loa về GND nguòn là ok Cắt mạch tách mass, nối lại qua con 10R.--> thực hiện khi lắp mạch stereo ( và lưu ý đén mạch pre tách biẹt ,có dây dẫn và zac cam..) + Trị số của R degen gương dòng điện và R tín hiệu vào in lộn vị trí (56R và 1K). --> đúng là mạch sai vị trí + Layout thiếu điện trở Base stopper cho sò công suất. Có thể tự thêm vào tại chân B sò từ 2R2 ~ 10R. --ok + Layout chưa chuẩn điểm hồi, thiếu tụ triệt tấn số cao, ...
