Anh hiển dạo này chuyển cả qua ampli chợ à. Làm mạch này đi anh http://vnav.vn/forum/download/file.php?id=573409
Làm mạch này đi anh http://vnav.vn/forum/download/file.php?id=573409[/quote] chú đã thử chưa có ngon không, ngon thì làm cho vui, làm bộ karaoke cho vợ và con gào. :lol:
Dưới đây là hình ảnh một số linh kiện tôi đã mua. Transistor phải mua mỗi thứ một ít ở các shop khác nhau trong Chợ Nhật Tảo. Về đo hFE sau đó chọn shop nào có hFE cao. Rõ ràng cùng số hiệu transistor nhưng mỗi shop có những lô hàng có chất lượng khác nhau. Điện trở, tụ hóa, tụ pi, diode là của Đài Loan. Riêng tụ pi có vẻ nhỏ quá, chỉ có 50v không biết có xài được không vậy các bác ? Điện trở metal chỉ có của TQ nên chưa mua. Sò công suất cũng chưa mua.

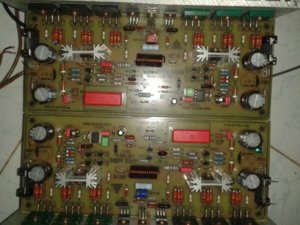

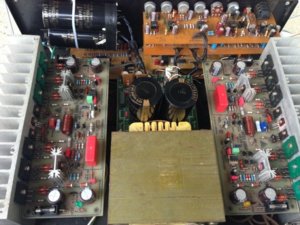

chú đã thử chưa có ngon không, ngon thì làm cho vui, làm bộ karaoke cho vợ và con gào. :lol:[/quote] Em chưa làm xong :? Đang treo dự ớn, có anh duyminh làm xong rồi. Và em cũng còn bộ pcb Ngày trước nhờ anh duy minh làm đang làm dở . Anh làm thì em tặng lại anh làm chơi Đây là sản phâm của a duyminh
Em chưa làm xong :? Đang treo dự ớn, có anh duyminh làm xong rồi. Và em cũng còn bộ pcb Ngày trước nhờ anh duy minh làm đang làm dở . Anh làm thì em tặng lại anh làm chơi Đây là sản phâm của a duyminh[/quote] cụ mít vẫn chưa xong SR200 ah,em này đánh rất tốt nhé các cụ ah.
cụ mít vẫn chưa xong SR200 ah,em này đánh rất tốt nhé các cụ ah.[/quote] Hi hi, sorry anh minh, đã phụ công anh, em dạo này ôm nhiều quá nên bị trễ treo. Hic
chú đã thử chưa có ngon không, ngon thì làm cho vui, làm bộ karaoke cho vợ và con gào. :lol:[/quote] Em chưa làm xong :? Đang treo dự ớn, có anh duyminh làm xong rồi. Và em cũng còn bộ pcb Ngày trước nhờ anh duy minh làm đang làm dở . Anh làm thì em tặng lại anh làm chơi Đây là sản phâm của a duyminh[/quote] cụ mít vẫn chưa xong SR200 ah,em này đánh rất tốt nhé các cụ ah.[/quote] Hi hi, sorry anh minh, đã phụ công anh, em dạo này ôm nhiều quá nên bị trễ treo. Hic[/quote] khi nào rảnh cầm ra chấm vào thôi.dạo này ôm nhiều dự ớn quá hả?coi chừng bội thực pcb kaka

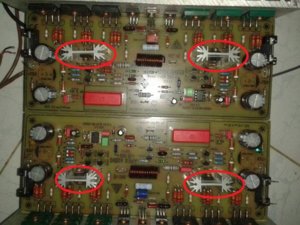

2 con BD139 và 1 con BD140 có gắn tản nhiệt ấy (mà không bắt lên tản nhiệt chính) có nóng không bác. Em định không gắn tản nhiệt cho con này có được không, áp em chạy khoảng gần 70VDC. Thanks.
Theo mạch gốc thì nó là 2 con MJE340 và 1 con MJE350 Nó đây ạ. Theo phân tích thì em thấy nó không nóng lắm, tác giả lắp tản nhiệt không biết có cần không. Thanks
ah con này không nóng lắm bác ah,em đang chạy e340/350 nên chưa dùng bd nên không biết bd nóng hơn không ah
Thank bác. Con nào cũng như nhau thôi ạ . Em cũng đang ráp gần xong. @bác Rùa: mạch nào thế bác, em thấy cũng giống SR200 mà. Thanks.
Do sơ đồ ở trang 1 mờ quá, và có nhiều chổ tác giả có thay đổi nên tôi mạn phép vẽ lại cho rõ hơn. Tôi không biết phải sử dụng phần mềm nào để vẽ nên tôi dùng tạm Microsoft Visio. Nhờ tác giả và các bác dò lại hộ xem có chỗ nào tôi vẽ sai hay không. Sau khi tất cả ok, tôi sẽ bắt tay vào ráp. Cám ơn các bác trước. Bác nào cần file gốc Visio, hoặc cần file JPG có độ phân giải tốt hơn hoặc một kiểu file khác (TIFF, vector file,...) thì PM cho tôi địa chỉ email. http://s280.photobucket.com/user/du... Drawn by PQT_zpsdyw0ohxm.jpg.html?sort=3&o=0 (muốn xem rõ hơn thì nhấn vào dấu + ở góc trên bên phải của hình)
Cám ơn bác đã phát hiện chỗ sai. Cặp màu vàng, màu xanh lơ là cặp C2922 và A1216. Tôi đã sửa lại như sau http://s280.photobucket.com/user/du... Drawn by PQT_zpsdyw0ohxm.jpg.html?sort=3&o=0

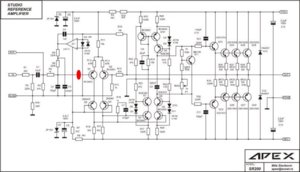

em đang làm cái này.rất cố gắng bám sát schematic nhưng bị tự kích,có tải là sò nóng rực nối mass chân b transistor visai mới hết "tự sướng" chứ hở 1 cái là nó nhảy lung tung :x nguồn em sài +- 65vdc bc550,560 thay bằng bc237,bc327,2n5401,5551....vẩn bị... ic servo LF411 thay bằng CA3080 low noise singel bác nào phương án áp chế nó dùm em với ạ.chổ nối mass em đánh dấu đỏ thanks các bác đả đọc tin
