Bác làm xong thì alo mình 1 cái để nghe thử nha. Mình tính quấn biến áp xuyến cho nó gấu mà chưa quấn được nên dự án bị chậm. Mình có cục xuyến lỏi của đức nặng 6kg loai hoai mà chưa quấn được nà. À cái điện trở 27k5w có đúng vậy sao thấy nó in trên board nhỏ quả giống 27kg1w thôi nà. Thân!

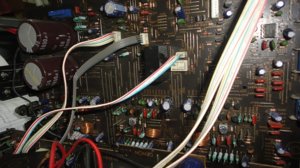

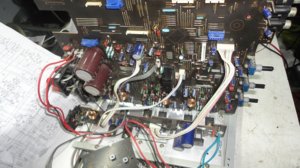

Xin phép chủ thớt cho em post bài nhờ topic của bác nhé! Em nhờ bác chủ thớt cfung các bác trả lời giúp em với ạ! Tình hình là em đang bị em amly Denon đa kênh nó vật ạ!Em nó bị cháy mất một kênh trái của phần công suất,cháy mất 1 cặp trans lái,1 cặp trans công suất(mỗi kênh dùng 1 cặp trans công suất 2SA1491-2SC3855) và mấy con điện trở công suất. Em đã đo kiểm tra kỹ từng linh kiện ở kênh này và đã thay thế toàn bộ,tuy nhiên em nó vẫn chưa chịu chạy các bác ạ! Em đo Ube cặp trans visai A970,thì một con bình thường(0,592vdc),nhưng con còn lại thì lại vọt lên tận 7,17vdc :shock: .Cặp trans công suất thì Ube la 0,381vdc.Giờ em chẳng biết phải làm sao nữa! Mong các cụ giúp em,để có cái âmly nghe tết với ạ!Em xin gửi thêm mấy tấm ảnh nhờ các bác chỉ bảo ạ. :wink:

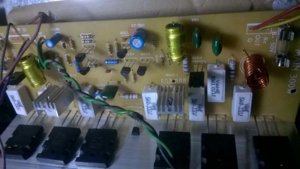

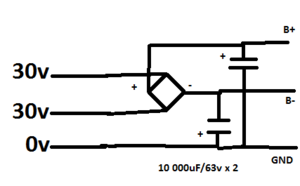

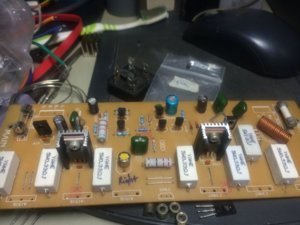

Chào các anh, E vừa ráp xong 1 board 300w nhưng khi cấp nguồn cặp cầu chì 8A loé sáng, đứt liền (chưa cấp tín hiệu vào). Mạch nguồn em xài biến áp +-30v 10A, nắn qua cầu diode và lọc tạm bằng 2 tụ (em định mạch chạy rồi thêm sau) như hình dưới. Em ráp y như linh kiện trên board 300w và sửa như hướng dẫn: - Đổi vị trí trở 1K và 56R - Thay tụ 100uF/25V bằng 220uF/25V - C3298/A1306 thay bằng C2344/A1011 - A949/C2239 thay bằng KSE350/KSE340 - 3xA970 thay bằng 3xA1015 - 2xC945 thay bằng 2xC1815 - Con C945 (gần dàn sò A1943/C5200) thay bằng C2240 - Cuộn cảm em quấn bằng dây điện từ d=0.75, 20 vòng quanh ruột bút bi Thiên Long (đường kính trong cuộn dây khoảng 1cm) Board e ráp như 2 hình đính kèm: Link ảnh gốc nếu ảnh trên diễn đàn ko đủ bự https://drive.google.com/file/d/0BwsM3J ... sp=sharing https://drive.google.com/file/d/0BwsM3J ... sp=sharing

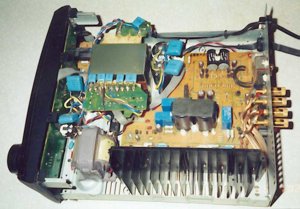

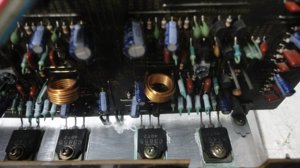

em xin phép chủ thớt cho em post ké với ạ vì em là thành viên mới em có cục amply kenwood giống như hình thấy mấy anh tây mod mà thấy thích quá nhưng em ko hiểu giá trị các linh kiện đó là loại gì giá trị gì và có tác dụng ra sao em post lên đây mong các anh vs mọi người có thể giải thích giúp em được không ạ em xin cám ơn. nếu có thể được em tính DIY luôn ạ máu lắm rồi ạ. đây là hình em nó sau khi được anh tây mod:

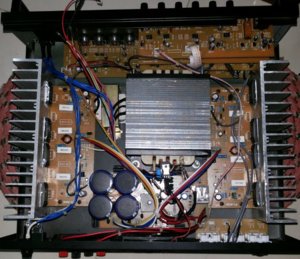

HÌNH NHƯ CỤ KO CÁCH ĐIỆN LƯNG SÒ VỚI TẢN NHIỆT THÌ PHẢI + CON CHIM MER BIAS CỤ CHƯA CHỈNH NÓ VỀ MIN MÀ ĐÃ XÔN ĐIỆN LIỀU THẬT :lol:

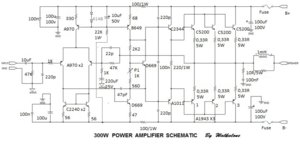

Gửi bác schematic của main 300w đã chỉnh sửa đúng với thực tế và đã chạy tốt của em!Bác dò lại cẩn thận từng vị trí các linh kiện,schema của cụ chủ topic có một số điểm cần điều chỉnh lại,PCB thực tế cũng tương đối chính xác,chỉ chỉnh sửa thông số mấy con điện trở(bác đã thay đúng) Sau khi lắp xong linh kiện,bác phải lót cách điện Trans công suất với tản nhiệt,điều chỉnh biến trở bias về vị trí nhỏ nhất,trước khi cấp nguồn,ở trên board mạch có 2 cầu chì,bác lấy 2 điện trở 100 ohm/0,25w gắn vào đó cho chắc cú,nếu trở không cháy đen,thì mới được thay cầu chì vao và cho phát nhạc! Chưa gì cụ đã cho cầu chì 8A vào ngay rồi,cụ hung thế! :lol: Con trans bias bác chủ sử dụng con D669,bác cứ dùng con nguyên bản C945 như trên board cho đỡ phải lót cách điện,bôi kem tản nhiệt rội ép sát nó vào tản nhiệt bàng vít cho chắc!Chúc bác thành công,và có âmly nghe tết!
Các bác cho e hỏi. E có cái biến áp xuyến 2x50v chưa qua nắn lọc thì có thể dùng cấp nguồn cho main 300w của chủ topic ko ạ.nếu đc thì cần thay đổi tụ trở gì ko ạ. Xin các bác giúp đỡ, e xin chân thành cảm ơn.
candien cânđiện candientu cân điện tử http://www.candientuachau.com/ CÔNG TY TNHH CÂN ĐIỆN TỬ Á CHÂU Địa chỉ : 167/39 Đường Trục, Phường 13, Quận Bình Thạnh, Tp HCM. MST: 0 3 1 3 7 2 9 3 9 0 Số tài khoản: 0721000584772 tại Ngân Hàng Vietcombank Kỳ Đồng – PGD Nơ Trang Long Điện Thoại : (08) 3553.0916 Kế toán: 0903.533.822 (Ái Nghĩa) Di động: 0944.902.912 / 0916.902.912 (mr. Xin) Email : nguyenxin79@gmail.com – candientuachau@gmailcom Bảng báo giá Cân điện tử bạn đang cần? Hãy liên hệ với Công Ty Cân Điện Tử Á Châu ngay qua số điện thoại hotline có trên website để có được báo giá Cân điện tử mới và chuẩn xác nhất. QUÝ KHÁCH HÃY NHẬP FORM BÊN DƯỚI ĐỂ CHÚNG TÔI CÓ THỂ DỄ DÀNG KIỂM TRA HƠN!

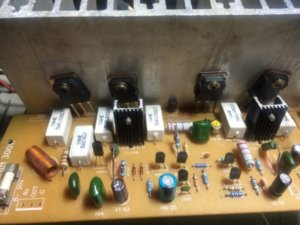

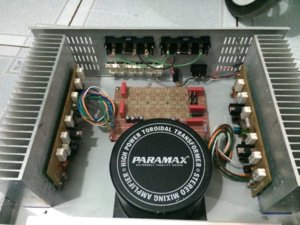

em xin phép các cụ đào mồ em nó lên tý do rảnh rổi nên ngồi nghĩ mùa hè nóng nực mấy em class A chuẩn bị cất gầm tủ sẵn tiện em lôi cái pcb 300W do anh bạn tặng nên ngồi ráp xem âm thanh nó thế nào ngồi hàn mất 2 tiếng ngồi đo đạc ướm thử vào chassis củng thấy củng ưng ý

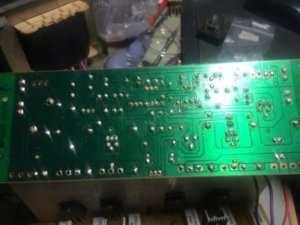

tất cả mối hàn giá trị linh kiện các trans đều là hàng ve chai nên em ngồi đo kiểm kỹ càng trước lúc gắn vít thử sò hàng chợ vào test trước lái A1011,C2344 VAS A1013,C2383 VISAI A1015,C1815 BIAS C945 lúc test em chỉ hàn chân B và chân E của sò công suất đo đạc thấy áp VE=0.55V không thấy cháy nổ thấy mừng mừng trong bụng sau đó em hàn chân C sò vào thì than ôi áp ngay ngõ OUT vọt lên 14V em ngồi gỡ hết toàn bộ sò công suất ,sò lái,vi sai ..... nói chung là trên bo có con Trans nào là em tháo ra đo lại =>>vẫn khôg có con trans nào chết mà sông nhăn răng em sợ trans bị Rỉ nên thay mới toàn bộ cấp điện lần 2 em nó vẫn bị y chang ekkkkkkkkk toát mồ hôi rồi có cụ nào làm mà gặp bệnh giống em chưa ah chỉ giáo giúp em thank
Tụ pi gắn đủ đúng chưa cha. Mạch hồi tiếp phải chuẩn chính xoác các giá trị, thay mấy em C1715, A1015 bằng 2N5551 vs 2N5401 match nha cụ. Không lắp sò công suất chỉ lắp sò lái, tụ hồi tiếp tầng Vas để cỡ 100p. Đo đạc dc offset xong xuôi ngon lành mới đóng công suất vào. Cháy nổ vài lần biết liền à.
Tụ pi em gắn chính xoác rồi cụ trương ah Em có sẵn 10 cặp 5551,5401 match sẵn đây rồi tý táng vào xem thế nào ah Thanks cụ
Hihi chúc mừng thánh đã trở lại huhu cặp board em hàn linh kiện xong là vứt học tủ tới giờ chưa thèm nhìn nay thấy bác làm nó làm máu em sôi lên hehe
Bác làm thử coi bị vật như em không ah Em đang khám bệnh đây Cay quá đêm nay chắc laik mất ngủ rồi đây
Hehe đến thánh mà còn bị vật thì cùi bắp như em sao dám làm hihi chờ bác làm xong thì xuống bê về nghe có hay không đã rồi mới tính nè
haaaaa em nó hót rồi các cụ ah nó vật em cả buổi chiều bias đang để 100mA Mà công lực gớm em này mà đầu tư linh kiện tốt chút là hai én chứ chẳng chơi đâu à nghen đặc biệt là dãy trầm cực kỳ uy lực chắc gọn
Bán dẫn thì không so sánh với tube được cụ ah Hai món này ví như thuý kiều và thuý vân mỗi người một nét không giống nhau được ah
có bác nào ở HCM ko ạ, mình nhờ mua giúp mình 4 PCB như của chủ thớt về mình ráp với ạ. mình ở Tiền Giang và bà xã vừa sanh bé nên mình ko có điều kiện lên HCM dc ạ, mình gửi tiền qua VCB + tiền xăng và cafe cho bác nào giúp mình ạ, xem topic này hôm qua nay máu lửa quá đi mất
