dược một tí cho các bác ngắm rồi đây hì http://i1099.photobucket.com/albums/g39 ... 011103.jpg http://i1099.photobucket.com/albums/g39 ... 011104.jpg http://i1099.photobucket.com/albums/g39 ... 011105.jpg http://i1099.photobucket.com/albums/g39 ... 011106.jpg
Bác cắm linh kiện lộn xộn quá. Khi lắp linh kiện lên board thì hàn jumper, điện trở trước tiên. Sau đó là tụ điện, sau nữa là diode, transistor, IC... Cố gắng nắn chân cẳng ngay hàng thẳng lối cho thẩm mỹ. Lấy 1 cái tô vít nhỏ, để chân điện trở vào bẻ cho đều nhau. Em sửa máy mà gặp cái main này cắm xiêu vẹo là em quẳng luôn cái board đó, tương cái board mới vào. :lol:
linh kiện của em nó được thế thôi nhưng được cái là nó ngon.em cần chất lượng thôi không cần thẩm mỹ.cho nó vô chuồng đẹp thì ai biết đó là đâu.hì
Ậy k0 thía đc a ưi , e cũng vì thía mà ngày mới vào điện tử nhà cửa lúc nào cũng ... có pháo nổ , mặc dù chất lượng là trên cả nhưng thẩm mĩ cũng là một cái cần chú trọng ạ , e giả sử thế này nhớ , bình thường thì k0 sao , nhưng chẳng may một lúc nào đó khi a chuyển amp của a từ nơi này qua nơi khác có sự va đập thì cái đầu nối giữa 2 con trở mà a hàn lại ấy nó xô vào 1 điểm nào đó , ví dụ như một chân trans chẳng hạn , và thế là cắm điện ... bùm :mrgreen: A cho hàn những thằng lùn thấp bé nhẹ cân trước rồi đến những a bụng phệ rồi đến những cô chân dài, như vậy thì sẽ rất dễ hàn , trước khi hàn a nắn lại tất cả nhưng chân linh kiện rồi cắm vô board , những con tụ thì a để nó thẳng lên hoặc áp sát vào board là vừa đẹp vừa an toàn , đỡ lo tự kích ( tự kích do dây dài , k0 biết có do chân linh kiện dài k0 nhở :mrgreen: )
chắc làm nó kêu xong phủ xilicone lên cho nó an toàn hehe.thôi nói cho vui vậy chứ cái dốt phải bỏ,cái hay phải học.chân nhỏ thì nắn được nhưng chân to thì dùng kìm nắn nó mới được như vậy đó.nguyên 1 đống boad từ đủ các thể loại ấy thế mà cúng có con không có thế mới chán chứ.hôm nào rảnh chạy đi mua mấy con 0.33 ohm cùng với đám transistor khia về ráp vào xem nó thế nào để mọi người còn phán bệnh.có khi nào linh kiện ngon và linh kiện lỏm lẫn lộn rồi nó tự kích không nhỉ?
A cứ vặt đồ hết sức có thể rồi cái gì thiếu a hô lên xem có ai cứu vãn đc gì k0 nha a Các bác trên này nhiệt tình lắm ạ :wink:
rằng thì là mà cũng thấy sự nhiệt tình đó từ ngay khi bước vào rồi.hí.gời thì chỉ thiếu đám transistor với đám điện trở 0.33hom 5w và đám sò ngon thôi.chắc sò mình mua ngoài chợ toàn đồ china chứ làm gì có đồ ngon.mà cặp 2SC2922 thì đắt quá không tậu được.còn cặp 2SC5200 thì thấy các anh bảo là nghe không hay lắm.
Bạn ở gần đây mình cho chục cặp trở 0,33R5W, transistor bạn dùng hàng chợ đi đâu có 45k/1 cặp A1943/C5200 thôi, bạn nghe chưa chắc đã biết đc hàng xịn hay chợ đâu nếu bộ dàn bạn k xịn và bạn mới nghe nhạc :mrgreen:

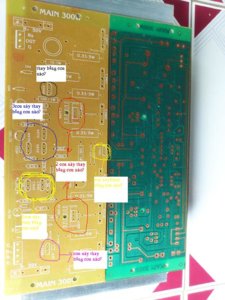

oái bác ở THÁI NGUYÊN còn em ở HẢI DƯƠNG cơ. sau đây em cần nhờ các bác trợ giúp.những con transistor ở trong các vòng được khoanh bằng những màu khác nhau. có thể thay bằng những con nào khác để ngon hơn,nếu không tìm được loại ngon thay bằng con thông thường nào mà nó vẫn ngon.chúng thuộc phần nào?.nhiệm vụ mà chúng đảm nhiệm là gì. em vừa làm vừa học nên hỏi hơi nhiều. tất cả em đã ghi trong ảnh.
Anh cứ như trên là ok ngay ạ , nguồn a cứ phang nguồn đôi 40V sau nắn lên 56V hoặc an toàn hơn a cứ phang đôi 35 là ngon Chúc a sớm thành công ạ
hế hế.không biết con nào đút cào chỗ nào thì mới đăng câu hỏi với cái hình có ghi chú kia lên chứ biết rồi thì còn hỏi làm gì nữa.nguồn thì em không lo lắm em chỉ lo mỗi cái boad nó không chạy được thôi.nguồn như bác chủ làm là ổn thì em cứ vậy em phang.ít ra cái khoản tính toàn biến áp thì em cũng có tí kinh nghiệm rồi.nhưng mạch nắn lọc muốn làm như anh em cho nó ngon 1 tí nhưng không biết làm như thế nào cả. tam thời cứ chơi cầu diode 10A tạm vậy.tụ 1F có xài ngon cho mạch này không vậy các bác.dùng tụ trị số bao nhiêu thì tốt nhất cho mạch này.
Bác có cái gì thì cứ show lên để anh em còn dễ chém. Đề phòng bác mới nên ...hay nhầm. @ bác walkalone : bác còn boad ko ? Em đăng kí 1 cặp lắp thử xem karaoke có ngon ko ?
Ẹc cái sơ đồ bác chủ vẽ nó hổng giống cái main này :mrgreen: vậy a cố gắng dò mạch và xem cái chỗ mấy con anh khoanh vào nó ở vị trí nào ở trên sơ đồ bác chủ vẽ rồi thay vào hoặc post lên thì các bác mới mần đc ạ , chớ nhìn cái board thía kia hơi khoai :mrgreen: Cầu diode 10A nếu hàng chợ a "tạm" chơi thì đc , xong phải mua ngay con tầm 20A trở lên ( hàng chợ nó hơi lởm ) , tụ thì a có bi nhiêu chơi bấy nhiêu , mạch này nếu ngon lành a chơi 2 chú tầm 15000 uF , có cao hơn càng tốt , nhưng phải là tụ tốt k0 anh sài con dung lượng nhỏ nhưng tốt còn ok hơn con dung lượng lớn mà ... chợ ( đa số amp thì tụ càng to càng tốt , nhưng k0 phải hàng anh Ba , Fuseng , hay fake là ok :mrgreen: ) @anh nongdanfo ơi , leach chưa đủ karaoke ạ , loa nhà a chắc khủng lắm nhể , a lắp thêm cái pre tốt tốt gain lớn cho đánh xem có ngoong k0 ạ
oái.thế lại phải vác cái xêma lên công ty in trộm rồi.có ngày rơi vào tầm ngắm của cái camera mắt cáo thì lên phòng hành chính nhân sự xin cái giấy thôi việc rồi.cố gắng vậy.mai in rồi về nhà lần mạch vậy.thế mọi người cũng chỉ nhìn trị số trên boad chứ không xem xêma sao.trên computer ngoài tiệm nên không tiện nhòm ngó xem nó thế nào.bác walkone hộ em chút đi cho nhanh.
Dạ thì bình thường diy board chợ việc đầu tiên là ... đối xứng với cái xê ma ( nếu có :mrgreen: ), xong rồi lắp linh kiện vô theo board=> kiểm tra kĩ trước rồi xem cách đóng điện an toàn=> đóng điện , khi có hỏng hóc thì cái xê ma sẽ là công cụ k0 thể thiếu để sửa :wink: A cố gắng cho cái camera nó soi về ... hướng khác , soi về a là dở đó ạ ( nhiều nguyên nhân dẫn đến dở :lol: )
đã chơi thì sợ gì chứ.hihi.đi làm mà mình đi ngủ 4 cái cam 4 góc tường mà thằng nước ngoài không biết mình ngủ chỗ nào trong cái khu vực đó nó chỉ biết rằng mình không đi ra khỏi cửa nhưng bỗng dưng biến mất sau 2h đồng hồ thì lại suất hiện mà cửa không mở.cửa ở đây toàn chơi cửa từ quẹt thẻ nó mới mở xong nó lại tự động đóng lại.nên có đi qua cửa không nó biết ngay.máy tính thí nó khóa cả usb nhưng mình vẫn truyền dữ liệu được(nó mà biết thì nó cho mình lên bảng danh sách đen toàn khu công nghiệp ĐẠI AN nhà minh mất).nhưng buồn mỗi cái là cái xêma của bác chủ mờ quá in ra chắc là nhòe không nhìn được mất.ai có cái bản xêma này thì pót flie lên cho em xin em in cho nó dễ ròm.
Cai board này ngoài vị trí 2 con trở thì không sai gì nữa. A970 mua được thì quá tốt, không thì thay thế bằng 2SC1015 (nhưng giới hạn nguồn nuôi không trên 50V). C945 thay bằng C2240 không có thì tương C1815 vào. C2229 thay bằng 2SD669AC hoặc MJE340 hoặc KSE340. A949 thay bằng 2SB649AC hoặc MJE350 hoặc KSE350. C3298 thay bằng 2SC2344 hoặc 2SC5171 hoặc 2SC2073 (con này bất khả kháng mới thay vào) hoặc thay bằng 2SD669AC cũng được. A1306 thay bằng 2SA1011 hoặc 2SC1930 hoặc 2SA940 (cũng bất khả kháng, đi cặp với con 2SC2073 trên) hoặc 2SB649AC. Công suất 2SC5200/2SA1943 hàng Tàu cũng được, tay nghề còn kém cứ làm lên tay thì nâng đồ xịn sau. Mà kể ra dùng 2SC5200 vẫn sang. Thí nghiệm mạch hay dùng 2SD718/2SB688 TQ cho rẻ, chỉ 14k/cặp. Chạy phà phà.
2SC5200/2SA1943 cặp này chỗ em có 2 loại.loại gọi là lởm 19k 1 con (đã die 8 con cho phi vụ lần trước).loại gọi là ngon hơn thì 22k 1 con (mạch kia bị như thế mà chưa có con nào ra đi).ở đó em thấy tràn lan cả ra chắc là nó có tất đó.mà các bác không cho em biết mấy con đó nó nằm ở phần nào,nhiệm vụ là gì sao?.sau này cứ thế em luận theo.ví dụ như các anh nói là lái thì em còn biết nó là con nào mà mò.chứ cứ úp kiểu này thì em không hiểu thêm được tí nào.
A cố kiếm mấy con nên dùng , mấy con như C1015 , C1815 , C2073 , A940 ,... thì k0 nên dùng , mấy con này thì nó nhiều vấn đề phức tạp lắm , áp cao một tí là lên thớt luôn , nhiều con cứng đầu chết đột tử k0 có biểu hiện gì , lúc đó mò đc ra nó chắc dỡ hết trans toàn mạch ra :mrgreen: D718/B688 a cứ thử trước ( trước rẻ nhưng giờ hình như lên giá , chỗ e 30k một cặp mặc dù trước chỉ có 15k ) k0 thì mua thẳng C5200/A1943 lắp chừa ra chân C như bác chủ hướng dẫn , đo áp ngon lành rồi nối vô vẫn ngon Chúc a thành công :wink:
Có bác nào ở SG mua giùm bác nongdanfo 1 cặp board kìa, em đang ở Biên Hòa, mà chả có công chuyện gì để đi SG cả, tự dưng chạy 40km lên đó mua cặp board 14k cũng hơi lãng xẹt. Hay bác chịu khó chờ Gỗ Mun BJT của em ra đời, lúc đó làm chung, cùng nhau đặt PCB. Em vẽ cả PCB Main & PCB power supply luôn + relay bảo vệ loa có mở trễ.
Bác Walkalone có làm em âmly này mà sử dụng Board Nguồn loại 2 tụ lọc nguồn 10.000uf bán sẵn ở Nhật tảo ko?Nếu có bác có thể chụp cái ảnh của nó sau khi đã hàn linh kiện để mình tham khảo với,nếu bác có sơ đồ của nó thì tốt quá!
hế hế.làm xong con karaoke này rồi thì bác cho em đú cái Gỗ Mun với nhé.2 cái mạch này phải 10 ngày nữa mới xong tất linh kiện rồi test.dạo này thằng nước ngoài thúc ép người VIỆT ta quá.làm như chúng ta là máy móc để chạy thi với máy móc tự động của nó. mà con gỗ mun này có karaoke được không bác hay chỉ nghe nhạc thôi?
