Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em xong phần layout.

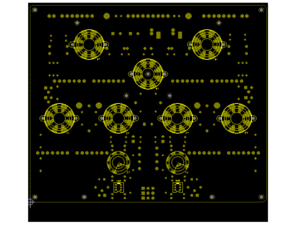

Bot.

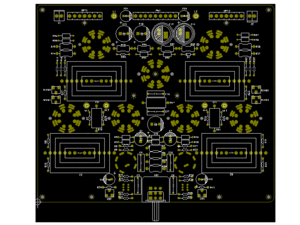

Top.


Tổng hợp.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

>>>



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

BÁc ơi đây là sơ đồ mạch nào vậy bác .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Schematic

Chanel Right


Chanel Left


Power supply



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Năm mới chúc bác hạnh phúc bên gia đình.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Anh UL ơi file GIF làm sao làm board đc anh ?



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Cảm ơn Mod Thanh Chi.

Em chúc Mod và gia đình: Năm mới nhiều sức khỏe và thành đạt.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em chỉ chúc cụ năm này ít bị ăn gạch đá thôi.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

:lol:

Em sẽ cố gắng trui rèn để ít bị ném đá hơn,nhưng trong chuyện kỹ thuật thì em khoái bị ném đá,có bị ném thật mạnh thì nó sẽ lên tay nghề...né. :lol:

Đầu năm vui tí.

Chúc Mừng Năm Mới.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Thấy chị Thủy bẩu tầng đầu quyết định chất âm nên em xin có mấy í kín xúi dại thế lày
- C4 cỡ 0,1uf là đủ dùng ròi - xài tụ MKP cho nó hí èn
- thay con trở R21 fix ở 1,8k = chiết áp cỡ 10k --> chỉnh qua lại thú vị lém :mrgreen: (FBN lấy từ thứ cấp OPT - khả năng di pha lớn ạ)
- điện thế G2 có thể fix ở mức cao hơn áp anod mừ - thử qua cái này sẽ thú vị lém :lol:
... tạm thế đã - mai nghĩ típ ...



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Cảm ơn bác tham gia góp ý.

-Đúng là C4 không cần đến 10uF, trở kháng đầu vào lưới G2 của em nhỏ hơn 165k nên có thể 0.1uF thì hơi nhỏ nhưng khoảng 0.22-0.47uF thì rất OK.Em sẽ thêm 1 con tụ// với con 10uF/250V trong mạch để có thể lắp tùy ý.

-Vụ hồi tiếp nông sâu bằng cách thay R 1.8K= 1 biến trở để chỉnh theo gu từng người là hợp lý,em không nên chọn gu giúp,vậy em sẽ thêm 1 cái biến trở // với 1.8K. Nếu lắp 1.8K thì không lắp biến trở,nếu lắp biến trở thì không lắp con 1.8K.

-Vụ G2 cao hơn anot thì em chưa thử nên có thể em giữ nguyên như trên,nếu bác nào muốn thử thì thay con 330K(phía mass) thành con R khác lớn hơn để cho G2 cao hơn anot.


Em ghi nhận sự góp ý chuẩn xác của bác.Em sẽ điều chỉnh theo ý kiến này.

Chúc bác năm mới thành đạt và hạnh phúc.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em chỉnh PCB lại theo ý kiến hay của bác VQ_audio:

-Có thể gắn được tụ hóa hoặc tụ MKP




-Thêm biến trở chỉnh hồi tiếp âm theo gu mổi người.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Vị trí cơ khí của các linh kiện Tube.

Đơn vị mm :wink:



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Bác UL ơi mình phân bố linh kiện cho nó rộng rãi bác . Mình làm 25*25 cho nó vuông vức , đẹp , tăng diện tích cho nó rộng , dễ phân bố linh kiện , hàn không bị dính nhau .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Chỉ thêm 1cm chiều ngang hoặc dọc là tăng giá thành lên gần 20k bác ơi,các linh kiện tương đối ít nên board rộng nhìn rất ẹ ạh.
Em bố trí theo tỉ lệ này khi lên máy sẽ đẹp vì phía sau còn nguồn và 2 cục OPT.

Bác yên tâm về thẩm mỹ-an toàn-ổn định...nhé.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

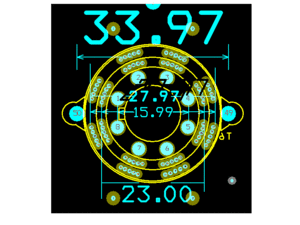

Kich thước chân Octal.


Có thể gắn được 3 loại chân Octal phổ biến hiện nay.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

chúc mừng năm mới
chúc dự án thành công tốt đẹp,
chúc bác UL có một mạch chuẩn cho anh em newB cùng tham gia
happy new year



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Chúc cho dự án này sẽ được nhiều các cao thủ cho ý kiến để cuối cùng tập hợp được 1 mạch điện chuẩn về thông số, dễ lắp ráp. Còn gu thì có nhiều lựa chọn do có sự khác nhau về Linh kiện. OPT và các Option.
Chúc các member 1 năm mới vững chắc tay hàn



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Vẫn là cấu hình công suất như trên nhưng em làm nguồn bằng bóng nắn điện.

Em chọn bóng GZ-34.

Phiên bản này em vẫn layout trên 1 PCB,nguồn chung với mạch công suất.

Phần nguồn của em:




Nguồn cao áp tùy tình hình thực tế có thể em sẽ chọn từ 350Vac đôi đến 400Vac đôi.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Edit



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Tống kết đầu năm mới , còn bác nào muốn thay đổi gì nữa không ? để mình kết thúc , chốt dự án , đi vào phần thi công , lúc đó chúng ta tiếp tục bàn tiếp trong quá trình thi công để đỡ mất thời gian . Đâu năm làm phát ampli đèn cho nó sung .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Edit



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Hic! Tết bác Un không nghỉ à ! Chúc bác năm mới vui vẻ !
Mạch xong rồi, tới mấy cục OPT và BA nguồn đi bác, 2 món này em ngán nhứt !



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Tết em không có đi đâu,ở nhà ngồi không cũng buồn nên làm cái này giải khuây bác ơi.

Em xong mạch thì tới phần OPT + nguồn,cái version 2 chơi bóng nắn em đang hoàn thiện cho xong luôn.

Khi nào xong em phổ biến cho mọi người cùng chơi ,nhưng nói trước là không nhận quấn nguồn + OPt nữa đâu,em ngán lắm rồi. :lol:



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Đây là mạch EL34 dùng đèn nắn GZ34 hoàn chỉnh.
