Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Nếu mục tiêu DIY là để mau có amply nghe thì nên đi theo quan điểm của bác Ultraline lúc ban đầu là làm mạch in kiểu mì ăn sẵn, và làm theo những tính toán OPT như bác Ultraline đưa ra cũng tạm đủ xài rồi



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Nếu diễn đàn có xét tặng huân chương dũng cảm , em sẽ vote cho Bác vì chỗ nào dính kỹ thuật Bác cũng nhảy vào bàn ngược .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Hix,Cụ cứ căng thẳng với em làm giề,chuyện em nói là khoa học chứ ngược tí nào đâu :wink:

Hoàn toàn thực tế trong điều kiện DIY đấy chứ.

Nhiều cụ bỏ thời gian,công sức tìm FE chuyên dùng làm OPT để làm phẳng đáp tuyến thì em chấp nhận thêm vật tư(Fe nguồn,dây đồng...) và 1 ít hiệu suất.

Cách nào cũng đúng cả tùy điều kiện vận dụng thôi.

Quan trọng là kết quả công việc thôi cụ ơi.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em chỉ tội nghiệp Bác chưa nghiên cứu kỹ , chưa làm qua mà tư vấn tràn giang đại hải coi chừng LÒI thôi ...

Những kiến thức điện- điện tử căn bản như Bác nói thì trên mạng đầy ... nhưng áp dụng thành công trong thực tế chẳng có mấy tay .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Thì em cũng thấy mình có thiếu xót kiến thức nên vẫn học mãi đấy chứ,nói em chưa làm qua là không đúng vì em chỉ có 1 mục tiêu duy nhất là làm theo 1 cái tiêu chí bằng con số kỹ thuật rạch ròi,đến khi nào nó đạt con số đó thì em gọi là hoàn thành,em quấn hay ai quấn giúp,quấn thuê... thì cũng như nhau,thông số là em có kiểm soát và em chịu trách nhiệm về nó,nhiều bác cứ nghĩ quấn OPT là nghệ nhân nên cứ bác đó quấn thì mới hay,em nói thật ngày nay máy quấn biến áp nó xếp dây cực kỳ chính xác,độ đồng đều lực căn dây là khỏi bàn cãi,chất lượng quấn dây là tuyệt vời...cái quan trọng là chất lượng Fe và các thông số đo kiểm sau khi quấn đều đạt là xong.


Nếu bác làm tốt vụ OPT thì em mời bác vào giúp em,chứ nói như bác thì không thấy tính xây dựng,bác làm cho em tin đi.

Hoặc bác khỏi cần làm,em làm giúp và bác có nhiệm vụ chỉ ra chổ em làm sai 1 cách thuyết phục bằng khoa học là em thấy vui rồi.

Trong công việc luôn cần 1 người làm và 1 hoặc nhiều người kiểm tra,bác đóng vai trò người kiểm tra giúp nhé. Em cần những người như thế chứ không cần thầy phán ạ :lol:



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

@Ultraline: Nếu Bác chưa buồn ngủ thì vui lòng tham khảo
viewtopic.php?f=45&t=13795
mai cùng bàn kỹ thuật tiếp nhé Bác .

Chào đoàn kết và quyết thắng



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Cái này thì em đọc rồi ạ,em có cách của em để mọi người đều có đồ chơi hay-nhanh gọn-đo tốt...

Cảm ơn bác rất nhiều.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em post lại cái schematic của cả 2 version mà em layout

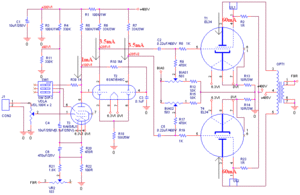

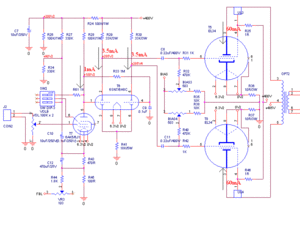

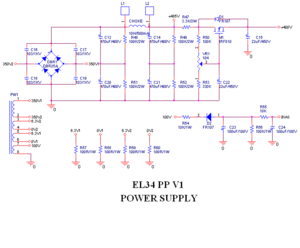

EL34 PP V1,nắn bằng diode.​



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

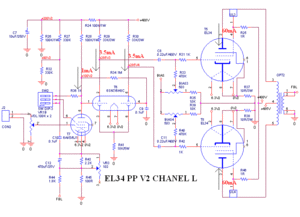

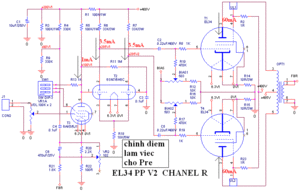

EL34 PP V2 nắn bằng Tube.​

Các bác có thể thay bóng nắn GZ34 thành 5Z3,5Z3p,5U4G...



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

File PCB,Schematic,part list linh kiện,thông số OPT của cả 2 loại em đã post đủ.

Bây giờ em còn nợ thông số bộ nguồn cho 2 loại này nữa là xong.

Em đang cân nhắc cao áp nên sẽ post sau,có lẽ sẽ có nhiều option chung trong 1 biến áp nguồn để các bác dùng bóng gì cũng có thể xài chung cục nguồn được.
Như vậy thì giá thành đội lên 1 chút đối với các bác chơi 6pi3C hoặc EL34,nhưng sẽ tiện dụng với các bác lắp cấu hình bóng khác.

Em vừa kiểm tra cái giá:

6Pi3C khoảng 70K-80K/1 bóng.
6H8C khoảng 40K/1 bóng.
5U4 Nga khoảng 60K/1 bóng.
Bóng 6AK5/6J1 em tặng

Tất cả các bóng trên đều là bóng mới có hộp.
Nguồn hàng dồi dào.


Em sẽ cập nhật giá các loại bóng khác lên đây sau.



Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em thấy rất chính xác , tính toán phải đi với thực tế , cái này bên Xưởng đã thành công thì không cần lăn tăn . Quay ra 1 cặp OPT để nhìn thì buồn như con chùn chùn .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Hix,nó có hợp với nhu cầu của em đâu

Em cần trở kháng Raa=6.6K,có UL,công suất 60W lận mừ.

Lâu quá mới thấy bác pọt 1 cái. :lol:

Chúc mừng năm mới

Nói thì nói chứ để chạy qua nghía của lảo Trà Xanh cái.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em vừa chạy qua Xưởng Chế Tác của bác Tea,đọc một lèo 20 trang định ăn cắp vài món mang về nhưng thất bại.

Cái xưởng của bác này chỉ có 2 loại em quan tâm dùng cho bóng EL34 là 21W( fe 32),loại thứ 2 dùng cho 6550(fe 38) nhưng nó đến 90-100W,trở kháng có 2.6K thoai(có lẽ bác ấy chơi 4 bóng/1 kênh hoặc nguồn thấp hơn em),em không chôm chỉa gì được nên về lại đây báo cáo tình hình. :lol:



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Theo em không ai "thập toàn đại bổ" được ạ. Bác UL giỏi về layout và vẽ mạch thì bác nên làm tốt cái đó trong Topic này. Cái Topic này ko phải bác mở ra và với mục đích mở ra cho toàn bộ anh em tham gia, vậy mình hiểu rõ về vấn đề gì thì hẵng tư vấn. Những vấn đề khác sẽ có các bác khác giúp, như thế mục đích của Topic mới mang lại hiệu quả. Bác ôm luôn từ đầu đến cuối em e là quá sức, thứ hai là sẽ có người nghĩ sẽ có 1 vụ " ULC thứ 2 ". Nói có gì ko phải mong bác bỏ quá.
Các bác khác giỏi kỹ thuật về OPT lên đóng góp ý kiến cho Topic đi ạ. Mà em nghĩ cái khó ở đây về mặt lý thuyết thì đầy trên mạng rồi. Cái khó là những người quấn OPT đạt tiêu chuẩn được anh em chấp nhận thì lại là các shop hết rồi. Cái này cũng khó cho các bác. Còn quấn xong rồi để tự mình đánh giá là hay khác gì AQ.
Theo em Topic này lên dừng lại ở vấn đề thiết kế ra 1 bộ bo mạch chuẩn (PCB )có nhiều Option đã là thành công rồi ạ. Còn đến phần OPT thì cái đó sẽ do nhu cầu của từng thành viên. mua đồ hãng, đặt các shop quấn hay tự quấn là do nhu cầu bản thân.
Vài lời suy nghĩ của em là như vậy, có gì mong các bác bỏ qua
Chúc mọi người sang năm mới sẽ tràn đầy nhiệt huyết DIY



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Công thức và cách tính như nhau , có khác là cách quấn - số lớp chèn - vật tư phù hợp ở VN . Từ thông số đã quấn thành công mình tăng công suất lên . Em chỉ hóng hớt , các cụ nhà mình đã có ý từ đầu topic , bác tiếp thu là ok thôi mà .
Năm mới em xin chúc toàn thể anh chị em nhà mình an khang thịnh vượng , DIY như ý suốt cả năm :lol: .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

đèn ,........bác cho cái địa chỉ để anh em mua đèn về còn kịp ....khai ........đao ....nữa..
chúc năm mới an lành.!!

Thân!!



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em đã lưu ý Bác đọc kỹ hướng dẫn trước khi dùng roài mà, OPT 20w thì chỉnh mạch lại chút xíu là xài được , hơn nữa ở nhà có bao giờ nghe nhạc bằng Amply đèn quá 10w đâu .

Em nhận thấy có vấn đề lấn cấn ở đây, phần đầu Bác chăm chút khá kỹ cho thiết kế mạch và PCB nhưng đến khâu cuối cùng quyết định kết quả của sản phẩm, Bác lại quá dễ dãi với một bộ phận vô cùng quan trọng của amply đèn là OPT .

Theo em Bác nên dừng lại ở PCB vì Bác đã làm khá tốt ở bước này , còn đối với OPT Bác nên cho biết trở kháng sơ cấp, thứ cấp và công suất để mọi người tự lựa chọn... vì OPT ảnh hưởng nhiều đến chất âm của Amply , chi phí cho 1 đôi OPT cũng không rẻ (kể cả tự quấn) và điều quan trọng sau cùng là Bác không rành về OPT .

Thân



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em không hiểu các bác thật sự đó,em tính OPT thì không bác nào chỉ ra được cái sai của phép tính,nhưng vẫn cứ cứ khuyên là em nên làm theo 1 cái OPT có sẳn lại còn nói em dể dãi ,trong khi với OPT các bác khác quấn cho dự án khác thì trở kháng/dòng/áp/công suất đều tréo ngoe với em mà khuyên em nên cố gắng dùng thì kết quả chắc chắn là không tốt được.

Với thiết bị đo kiểm em đang có thì em hoàn toàn có thể tự tin với OPT của mình dù là em thuê quấn đi nữa,nó phải qua được cái cửa đo kiểm của em thì mới có thể đến các bác khác dùng chứ.

Em tham gia làm Tube thì sẽ không có chuyện ráp xong rồi ngồi nghe,em sẽ mang cách làm của bán dẩn vào,và như vậy thì phương pháp đo kiểm của em sẽ loại ngay biến áp nào không đạt số đo dù cho nó là của ...cao nhân quấn.

Em vừa xem cái giá OPT hãng loại Hammond 1650P giá khoảng 100$/1 cái,nếu bác nào muốn chơi cấu hình cao cao 1 chút thì hoàn toàn có thể đầu tư,giá như thế là cao hơn 2 lần đi đặt các bác chuyên quấn nhưng nếu không dùng nó thể đem ra đổi chác với nhau 1 cách dể dàng.


Em chưa biết OPT thần thánh thế nào nhưng em không quan tâm đến thánh thần gì trong đó,đối với em nó là cái biến áp hoạt động trong dải tần rộng(từ 20-20 khz),nếu nó không hoàn thành nhiệm vụ thì ...loại.

Các bác đừng quá quan tâm vụ chuyên hay không? nhiều năm ngồi quấn hay không? mà chỉ cần làm cho đúng là được roài. :wink:

Đúng trong phương pháp thực hiện,đúng trong cách kiểm tra thì mọi thứ tự nhiên sẽ tốt thôi.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Nói không phải khen chứ kiến thức về amply đèn của Bác còn non quá ...
OPT chính là biến thế xuất âm hoạt động với dải tần từ xxxx đến xxxx nhưng để cho ra được dải tần như vậy là không đơn giản chút nào .
Topic này là "Tập hợp các mạch amply đèn EL34 PP cho new member !!!" chứ không phải tư vấn linh tinh về OPT ,Bác lại lạc đề rồi, quay lại nội dung chính đi ạ.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

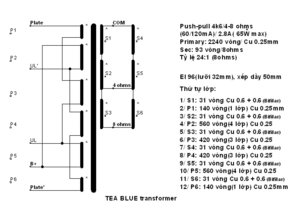

Để rộng đường chọn lựa cho các member,em xin phép bác TeaBlue mượn 1 cái cái hình bên topic Xưởng Chế Tác của bác ấy đưa sang đây để anh em có thêm nhiều chọn lựa.




Em khuyến cáo là nó chưa được kiểm tra về việc có phù hợp với cái mạch của em hay không? vì em cũng chưa thấy bác ấy post cái mạch nào liên quan đến biến áp này.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Đêm qua em đã đọc kỹ từng bài post của Bác và đã góp ý về việc áp dụng chưa chính xác công thức tính toán OPT và attacht cả file tài liệu mà Bác dùng làm cơ sở tính toán rồi mà .

Thân .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em cũng ngồi lại rất lâu để chiêm nghiệm cái kết quả xem nó có hợp lý hay không rồi và em thử đối chiếu với các loại OPT tính cho fe32 ,38...thấy kết quả tính với fe 36 của em là hoàn toàn hợp lý.


Thôi,đầu năm em không cãi nhau :lol:

Quan điểm thì rất khó có cái chuẩn,em ước gì có 1 bác nào đó quấn OPT bằng fe nguồn loại fe 36 sau đó đo kiểm thông số kỹ thuật đối chiếu kết quả với loại fe32 zin mà cũng chính bác này quấn,như vậy thì kết quả là trung thực nhất.

Em sẽ hổ trợ đo kiểm.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Ấy ấy, đây là tranh luận kỹ thuật chứ có cãi vả gì đâu Bác, đầu năm mà rôm rả thế này thì chắc chắn phong trào D.I.Y sẽ xôm tụ cả năm Canh Dần. :lol:

Cơ sở tính toán chưa đúng , chưa có sản phẩm OPT nào thì bác so sánh tính hợp lý dựa vào cái gì ?
Ngay cả việc Bác có dòng cảnh báo với sơ đồ OPT của Bác Teablue, một cao thủ đã được khẳng định tên tuổi trên diễn đàn, nhất là trong lĩnh vực OPT thì em hết ý kiến luôn ...



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Hix,cụ lại không đọc câu khuyến cáo đó đầy đủ,em nói là nó chưa được kiểm tra xem có phù hợp với cái mạch của em hay không mà :lol:

Có liên quan gì đến bác ấy đâu?

...


Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Mạch của Cụ đâu phải là chuẩn . :mrgreen:

Cái thói chê bai người khác sang năm mới mà Cụ cũng chưa khắc phục được , dù gì người mà Cụ đề cập tới đã gắn bó từ rất lâu với phong trào D.I.Y amply đèn, được nhiều người biết đến và được tôn trọng hơn Cụ đấy .
