Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Cái này lâu quá rồi không động đến.
Bác Ultra hướng dẫn anh em đấu nối dây trên bo mạch nhé.... (EM cũng chưa dò được chỗ nào cắm vào chỗ nào...)
Thanks!



Em có 1 con EL34 V2 vừa gả,hix nó hay và mạnh thế mà không chịu lắp cho nó hót,toàn đeo dự án mới :roll:

Để em xem lại rồi làm cái hướng dẩn đấu dây nguồn,OPT...

@all:Em không còn tấm PCB nào cả.Hôm đó có tổng cộng 20 tấm em giao 18 và giữ lại 2(2 loại),em làm 1 cái và đã gả,tấm còn lại em cũng đã chuyển cho 1 bác ở Bình Thạnh cách đây 20 hôm.



Còn em do nhiều lý do khác nhau mà cả 2 tấm V1 và V2 vẫn cất đi cẩn thận. Chắc khi nào bác hướng dẫn đấu nối xong thì em phải tiến hành thôi.
thanks.



linh kiện em đã đủ,còn thiếu món dễ ăn nhất là chasiss :x
và còn lăn tăn một vấn đề chưa rõ
các bác sờ ta lại dự án 1 phát hộ em
để em đu theo



Bác nào lắp xong có vấn đề gì thì post cho em chổ ngứa,em gãy cho.



khi nào bác về lại Sài Gòn?
cafe....nhé :mrgreen:



Bác Ơi Vụ OPT Có Còn Không? Bác Cho Em Đặt Một Bộ NHé.



Hix trâu chậm uống nước đục rồi. Không biết đến tận khi nào thì mới có PCB lại hả bác? Mà bác bận quá thì bố trí ai đặt hàng giúp được không? Chắc nhiều người đang máu lắm đó bác. Em đặt 1 cái V1, V2 nắn đèn



Em chưa có dự định làm lại PCb mạch này,trước đây em dùng đèn 6J1 mở đầu nên mọi người hưởng ứng èo uộc quá,định làm lại đèn đầu bằng EF86 hoặc D3A thì mới mong nhiều bác chơi hơn.

Nếu thấy đông đông người chơi thì em mở topic khác(vì topic này không phải em mở) để trở lại dự án này



Vậy thì bác "quất" topic mới luôn đi, em ủng hộ cả chân cả tay luôn. :mrgreen:



Tình hình là em đi được một đoạn. Xong phần chassic, nguồn (cái nì em quần quật suốt cả tuần ở Nhật Tảo kết quả nhặt được cục nguồn Mỹ zin với giá cực rẻ), OPT, Chock. (Toàn là em đặt bác minhthanh quấn :mrgreen: ) Bóng thì đã có EL34 JJ "Mắc quạt". Đang nghiên cứu cặp 6SN7, Linh kiện cũng đã đặt xong (đang chờ nhận), mỏ hàn đầy đủ rồi chỉ chờ cắm linh kiện và hàn nữa thôi.

Dự án đang được bác Minhthanhaudio support. Chân thành cảm ơn bác Minh nhiều nhiều.

Cảm ơn bác anhlongtranf đã nhường lại bo mạch cho em. Hình như bác vẫn đang dự án treo thì phải.

Hiện tại Fe 32 mỏng quấn OPT thì em đang mua của bác Tài 0903691730 (Theo đánh giá của chuyên gia thì Fe này chất lượng tuyệt vời quấn OPT đánh thì đừng hỏi luôn :mrgreen: ). Địa chỉ em không nhớ rõ lắm các bác cứ gọi hỏi cho chắc.

Xong em sẽ port lên cho các bác chiêm ngưỡng. :mrgreen:



do có ông anh hay qua thái công tác
nếu được bác kiếm dùm em địa chỉ nơi bán của bộ trên
em nhờ ông anh mua dùm
thanks bác



EL34 của em gần xong phần hàn rồi đây ah. Thiếu một số tụ giờ em vẫn chưa tìm được. Còn cái chân đèn nữa em vẫn chưa biết để thế nào cho đúng. Em xem trên Schema thì thấy có vẻ thế này nhưng ko biết có đúng ko? Em post lên nhờ mọi người giúp với ah.

Còn con IRF810 em tìm mãi mà ko có. Nếu thay bằng con IRF840 thì có được ko ah? Một số trở em đặt ko có cũng mua luôn trở ở Nhật Tảo nhưng em toàn chọn W gấp đôi. (Đề phòng :mrgreen: )



các bác cho em hỏi chổ ô chữ nhật màu đỏ
theo SCH xài SW DIP3 , em đã mua rồi chưa gắn vì hơi thắc mắc?
vì điểm này,qua điểm kia mạch nó liền nhau.gắn vào thì tác dụng gì ah? :mrgreen:



Nó vẫn cần bác có cái SW để nối chúng lại với nhau chứ,2 chân dính nhau theo từng cặp(3 cặp) là do cái SW này nó là SW đôi,em nối lại như thế thì nó song song nhau chứ đâu bị dính nhau đâu.

Bác có thể nối 1 chân bìa bất kỳ với chân giữa(xem như có 3 chân) để test mạch này được rồi,bác đấy qua phía này là 5 cực,qua phía khác là 3 cực,phía nào cũng chạy cả.



Bác UL chỉ giùm em nếu em hàn theo cái số em đánh dấu như hình thì đã đúng chưa ah? Chassic, nguồn, opt, chock em đã xong hết rồi. Chờ hàn chân đèn và đấu dây nữa là hoàn tất. Bắt đầu cho hát được rồi ah. Bác tư vấn gấp em với ah.



@ DVJDK: Cái SW bác hàn trật lất :roll: ,em chọn SW nhấn chứ không dùng loại SW đó,hèn chi bác nói nó dính sẳn rồi,hàn SW vào làm gì nữa :lol: ,để em tìm rồi cho bác cái hình SW để bác mua cho đúng.

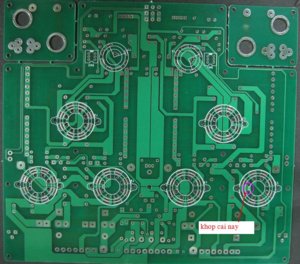

@Daihoang: Mặt phía gắn chân đèn có in hình cái chân đèn,trên cái hình của chân Octal có 1 cái gờ nhô ra phía đường tròn trong cùng,nó khớp với cái chân đèn octal(8 chân) mà bác định hàn vào.


Bác gắn khớp hình là OK.


Thân.



@DVDJK: loại SW này đây,Nhật Tảo bán rất nhiều


Nó nhấn từ trên xuống,là SW đôi(có 6 chân),bác lắp cùng phía với mặt gắn đèn,đưa SW lên trên nắp máy còn nhấn nữa chứ,giấu bên trong máy sao nhấn được?. :wink:



Chết thế em lại phải đi khoan lại Chassic nữa rồi. Hix cái tấm inox vàng của em khó khoan lắm. Mà bác cho em hỏi cái này nó tác dụng làm gì nhỉ?

Với nữa. Đấy là cái EL34 thế còn cái 6SN7 thì hàn chân như thế nào hả bác?của em đã hoàn chỉnh hết rồi chờ đấu nối nữa là hát thôi. Bác giúp nốt cho em Finish với ah



@Ultraline":
bo đó k phải của em bác ah!của bác DaiHoang!
bo của em là V2 nắn bằng đèn
lúc đầu em xem trong part list và mua đồ
về lúc gắn linh kiện ở chỗ có ghi SW DIP3 em thấy kì kì òi. :mrgreen:
em đã chuẩn bị cho điểm đó,xài cái công tắc nhỏ giống cái này



OK
Bác lôi dây ra để hàn vào SW là OK.

@ Daihoang:Bác lắp đúng như hình em hướng dẩn,đèn nào cũng phải lắp đúng chiều hình và chân đèn.

Hix,chẳng lẻ em vẽ hình 1 kiểu,lắp 1 kiểu :roll:



Các bác có dư bo nắn bằng đèn thì để lại cho em với nhé.
Em cảm ơn.



Dạ ý em ko phải vậy bác ah. Tại em dốt đặc lắm. Không biết quay thế nào là đúng. Theo như hình thì có 2 kiểu quay. đầu 1-8 bên này hoặc đầu 1-8 bên kia. Nhưng em không biết thế nào là đúng, nên em mới phải hỏi bác. Theo hình nhưng em nhìn mãi ko ra.

Cái tội "cà rốt" nó thế bác thông cảm em với. hix

Kính



Thì cái hình nó quay thế nào bác quay y chang thế ấy,trên mạch có 2 kiểu quay thì bác quay 2 kiểu thôi



Em sẽ có version mới cấu hình dùng đèn nắn và dùng bóng 3 cực mở đầu chứ không dùng bóng 5 cực.

Em chỉnh sửa lại rồi sẽ mở topic khác vì topic này không phải của em nên làm dự án của mình trong topic của người khác thì...cũng kỳ. :roll:

Các bác ủng hộ là em chơi ngay,đang máu mà. :lol:
