Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Giọng văn này em thấy rất quen nhưng vì em không biết bác là ai nên em vẫn giữ cách xưng hô em/bác như mọi người xưng hô với nhau.

Hix,cái mạch đèn có vài ba con linh kiện mà bác cứ làm như nó là cái Ampli KOK có vài ngàn con linh kiện vậy.

Linh kiện nào có tác dụng gì thì Diyer nào cũng biết,em chắc vậy nên không cần nói sâu thêm bởi nó không có ý nghĩa gì trong topic này.

Em chọn mạch nữa đèn đầu khuyếch đại thế sau đó đi vào đèn công suất ghép biến áp trên anot,nữa nhánh còn lại lấy tín hiệu từ anot đèn đầu qua cầu chia thế để lấy tín hiệu vừa đủ để cân bằng 2 bán kỳ,cái biến trở VR2(20K) dùng làm việc này.

Nhược điểm của mạch này là dùng đến 3 tụ nối tầng nhưng chất âm chắc chắn hay vì tín hiệu qua ít tầng khuyếch đại.Mạch cực kỳ đơn giản.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Em cảm ơn bác đã góp ý ạ,em muốn dùng 6DJ8 là để mọi người nâng cấp hoặc thay đổi gain theo mong muốn.

Em có thêm cái mạch này lợi dụng triệt để hồi tiếp.


Bác góp ý giúp em nhé.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Nhiều mạch quá new member như bọn em bik chọn mạch nào bây h .Các bác cho ra một mạch lí tưởng nhất đc không ạ . Mạch tốt nhất trong số các mạch đang bàn bạc .
Thanks



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Các bác ấy đang bóng bàn. Để chờ các cao thủ góp sức, anh em ta sẽ có mạch hoàn thiện bác à.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hix,thì bàn xong mới ra cái mạch tốt chớ bác,em vẽ rất nhanh chiều nay chọn mạch nguyên lý thì sáng mai có file PCB,bác sốt ruột làm gì

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Vâng các cao thủ cứ tiếp tục đàm đạo , dân mù kĩ thuật như em ủng hộ hết mình .
Thân .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Em cũng mù kỹ thuật. Nhưng cũng xin góp ý chút xíu về cái lăn tăn của em là bóng công suất thường khó kiếm bóng cân nhau nên nhờ bác ultra thiết kế thêm trở thoát cathot và chỉnh vol bias để có thể khắc phục tốt nhất bóng không cân.
Mạn phép.
Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Ok,chuyện này là hợp lý ạ,em ghi nhận và sẽ có thêm trở thoát catot riêng cho từng bóng,có thêm 1 VR cho mổi bóng để việc chỉnh Bias được dể dàng.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác ultra! Hay là đã chơi thì chơi tới bến luôn. Phần nguồn bác cho luôn cái mạch ổn áp dùng mấy con 2SK đó cho thành Siêu Pro luôn.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

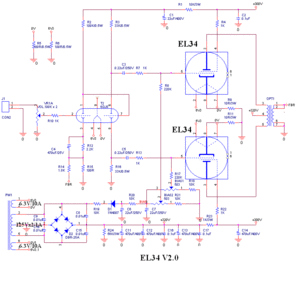

Em cập nhật lại cái schematic EL34 theo ý kiến của các bác.




Các bác cứ góp ý tiếp tục nhé.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Vâng, lăn tăn đầu tiên của em đã được giải quyết.
Cho em xin cái nữa. Bác cho thêm giải pháp cho OPT 5 cực.
Cho em hỏi luôn, dùng nguồn ổn áp có tốt cho mạch này không? có nên áp dụng không?



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Em không biết dùng ổn áp thì chất âm có tốt hơn không? Tùy các bác chọn lựa thôi,các bác cứ bóng bàn thoải mái rồi em cập nhật tiếp vụ này.

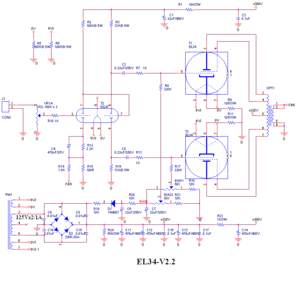

Em cập nhật lại theo yêu cầu của bác đây.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

-Phần nguồn có bác nào muốn chơi bóng nắn điện không?

-Mạch ổn áp dùng đèn(cấp cho pre) có bác nào quan tâm không?

-Trở R2 có bác nào muốn thay nó thành SRPP không?Chắc chắn là nó tăng được gain,số đo đẹp hơn nhưng cũng có thể âm thanh gọn gàng hơn...

Phía catot đèn EL34 có cần phải thêm vào 1 cuộn hồi tiếp từ OPT?

...
Em gợi ý để các bác bóng bàn tiếp.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hix,+320Vdc mà.

+300V là đã qua trở rồi bác ạ.

Số liệu trên mạch em đã đo thực tế.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

topic sôi nổi dần rồi ! Bác Ultraline thấy mạch update gần nhất có tốt hơn mạch nguyên thủy nhiều thứ không bác ?



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Cháy hết hai con trong cầu diod nắn cho B+, 250VAC nám nám rồi kìa



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

[quote=?



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hix,em kéo nó dính mass CT,em đã sửa lại.


Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Thân.[/quote]
Í của em là em đang lăn tăn cái mạch nắn của bác. Cuộn 125-0-125 (250VAC) nắn mạch cầu thì có thể cho tới 350VDC, nhưng tại sao cực (-) của cầu nắn sau đó lại nối với điểm giữa (CT) của cuộn 125-0-125 và nối xuống mass (GND)?
Thứ hai là thông số bộ nguồn của bác có vẻ hơi không thực tế? Với mạch EL34 PP như trên mà cần tới cục nguồn 125Vx2/1A, 6.3V/10A x 2 (~1kVA) thì có thừa thãi quá không?[/quote]


Them em nghĩ thì bác Ultra muốn nắn bội áp ở đây khi đó điểm giữa của cục nguồn nối mass còn 2 đầu nắn cầu bình thường. Khi đó áp ra rất cao không phải là 250VCT nữa là là 500V.
Cục nguồn này đúng là quá dư cho dự án này



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Tiếc là em rê chuột nó lôi điểm mass vào CT chứ em không có ý định nắn bội áp. :roll:

Sorry mọi người.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Nếu có cầu chì chắc không sao, bác ấy cắt cọng dây đó rồi. Vẽ nhầm thôi, chứ không kịp để đo "thực tế" đâu



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác Trà Xanh bắt đầu góp ý . Topic đang tập trung rất nhiều cao thủ . Thanks mọi người .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Ok,em cũng muốn nâng lên chút nhưng phát sinh cái tụ lọc phải có áp cao,em nối tiếp tụ thì nó chiếm diện tích PCB quá.

Nếu các bác muốn thì em sẽ điều chỉnh lại cái nguồn,có cuộn lọc DC luôn.
Có thêm mạch khởi động mềm.


Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

OK,em ghi nhận,nhưng bộ nguồn này dùng cho 2 kênh nên phải chịu được dòng lớn chút.

Em đã updat lại cái nguồn.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác Ultraline thiết kế sao cho mạch PCB rộng rãi cho anh em dễ hàn linh kiện . Nếu nhều bộ phận trên một mạch PCB quá thì em khuyên bác nên tách ra làm 2 PCB để anh em dễ bề lắp ghép linh kiện , không sợ đụng chạm .
