Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Tôi đã bảo là em không có khả năng thiết kế mà, em bày đặt làm chi cho tội nghiệp.
Lúc nào em cũng khoe mình được học "chuyên ngành". Vậy mà một điều cơ bản như phần nguồn em còn không tính nổi.

Thảo nào em hay ca ngợi đồ "hãng" thế !



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác có cao kiến gì xin góp ý để mọi người tiếp tục bàn bạc đi ạ ! Một người chắc chắn sẽ không kham hết đc tất cả các phần nên cũng không trách bác Ultraline đc . Nếu bác có ý kiến gì hay thì cứ nêu ra , mọi người sẽ rút kinh nghiệm , chỉnh sửa cho mạch hoàn thiện hơn ạ .
Thanks .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hix,bác nên để anh em bàn cách nào để có 1 cái mạch tốt thì hay hơn,em không tranh luận với bác,để thời gian đó em đọc các góp ý của các bác khác có thành ý thì hay hơn.

Chuyện cá nhân em với bác nếu có thì bác alo cho em. Mình cùng giải quyết chứ bác vào đây nói thế thì không có gì hay ho cả.

Chúc bác vui.

P/S các bác cứ góp ý,em sẽ sửa mạch đến khi các bác hài lòng.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Em cập nhật mạch.









Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác dời cái R8 vào giữa C3 và R7(phase kia cũng vậy) lúc đó R7 mới có tác dụng. Còn tác dụng của R7 ntn thì tự bác tìm hiểu nhé



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Bác Yên tâm em vẫn lưu lại mạch và ghi rõ ngày , giờ . À , bác nên ghi tên mạch mỗi khi pót để em dễ chú thích lại ạ . Bác thay bóng KT88 , vậy em dùng bóng EL34 vào đó đc không ạ ?
thanks



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Các loại đèn tiền khuếch đại tương đương:
12AX7 tương đương: ECC83; E83CC; 5751; 6057; 12AD7
12AU7 tương đương: ECC82; E82CC; 5814; 5963; 6189
12AT7 tương đương: ECC81; E81CC; 6210; 6060; 6679
6DJ8 tương đương: ECC88; E88CC; 6922; 7308; 6H23P
6SL7/5691 tương đương: 6H9C; 6N9; VT-229; CV-1985
6SN7/5692 tương đương: 6H8C; 6N8; VT-231; CV-1986

Các loại đèn công suất tương đương
EL-84 tương đương: E84L; EL84S; 6P14P; 6P15P; SV-83; 6P6C
6V6 tương đương: 6V6G; GT; GTA/B; Y/GTY; 7184; VT-107; VT-227; 6P6C
6L6 tương đương: EL 37; KT 66; 6L6G; GA; GB; GC; GT; WGA; WGB; 6P3C-E;
EL34 tương đương: KT77; 6CA7; CV1741
KT88 tương đương: 6550; SV6550; KT90; KT100
6550 tương đương: KT88; KT90; KT100

(Nguồn: Trích tạp chí nghe nhìn Việt Nam)

còn đây là trang tra cứu đèn khá hoàn chỉnh : http://frank.pocnet.net/sheets0.html
Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

OK,em sẽ dời ạ.



Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hình như chưa dời bác ơi !



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Ý bác Trà xanh là chổ cụm R4-R3-C1 ấy ạ,em dời rồi,do em edit lại số thứ tự nên nó không trùng số với bác Trà Xanh.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

OK em hiểu rồi ạ .
thanks



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Góp ý nghiêm túc nhé !

* Phần nguồn nên thêm điện trở cân bằng cho các tụ nối tiếp. Nếu không thế nào cũng có con nổ BÙM hoặc sì khói đấy !

* Tính điện áp và dòng điện AC của cuộn thứ cấp biến áp nguồn (nắn cầu)

-FULLWAVE BRIDGE Resistive Load
V DC. = 0.90 x V A.C.
I DC. = 0.90 x I A.C

- FULLWAVE BRIDGE Capacitor Input Load
V (Peak) DC. = 1.41 x V AC.
V (Avg) DC. = 0.90 x V AC.
I DC. = 0.62 x I AC.

-FULLWAVE BRIDGE Choke Input Load
V (Peak) DC. = 0.90 x V AC.
V (Avg) DC. = 0.90 x V AC.
I DC. = 0.94 x I AC



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

OK,cảm ơn bác đã góp ý tích cực.
Em edit theo ý bác đây.


Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Còn gì sai sót không mọi người ! Cam ơn bác Wangliqin đã góp ý tích cực .
thanks.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Anh Utraline post lại một cái schema hoàn chỉnh cho tới lúc này để mọi người dễ theo dõi ạ .
Thanks.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

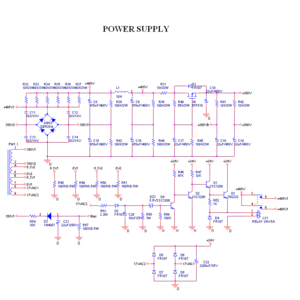

Đây ạ.




Các bác cứ góp ý tiếp nhé,em sẽ cập nhật.

Thân.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hi all.
Thứ nhất : mạch lái này chỉ nên dùng cho EL84PP chứ dùng cho EL34 thì uổng quá.
Thứ nhì : nguồn cao áp cần bỏ mạch lọc tích cực đi hệ thống sẽ đơn giản mà "điêu" hơn vì trên thực tế mạch lọc cho PP amp cần tàng trữ năng lượng chứ đối với mạch PP nó hầu như đã tự triệt tiêu ù.
Thứ 3 :cao áp cho EL 34 như trên là quá thấp chưa xứng tầm với cao trình của UL :roll: . hãy mạnh dạn tăng gấp đôi thía, hạnh phúc sẽ đến với các bạn.
Thứ 4: nếu cố tình dùng mạch đảo pha này thì có thể giảm 3 tụ thành 2 tụ bằng cách lấy điện áp đảo ở giữa 2 Rg EL34.
Và đây là điều sau cuối : nếu là tôi tôi không xài âm chất của mạch này , đỉnh cao củ mạch là cho âm chất tươi mát nhưng không hoành tráng>> hợp với nhạc trẻ, nhạc sến.
Kính báo.

.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Chị Thủy góp ý mạch nào thía? Mạch đầu tiên của em hay mạch em vừa post? :roll:
Hix,hổng hiểu thiệt mà :roll:



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Vậy là mạch này Cho chất âm thiên trebe , mid hả bác ? Em cũng khoái cất âm loại này , không quá mạnh mẽ , chỉ thích du dương , êm nhẹ thôi .
Cảm ơn sự góp ý nhiệt tình của bác .
thanks .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Chào bác Hiền, do bác lấy tiêu đề có câu là : "Chuẩn cho thành viên VNAV" nên em xin mạn phép có ý kiến ạ :

- Trước hết mạch này không hề chuẩn tí nào từ phần nguồn cho đến phần tín hiệu, không phải tất cả những ưu việt của thiết kế bán dẫn lại hữu dụng cho đèn, Bác ThủyLT và cụ NoBG đã có góp ý nhưng hình như bác không hiểu, em xin đơn cử :

1- Điện trở 100K trên Anod đèn 6DJ8 để hi vọng đạt gain tối đa nhưng lợi bất cập hại sẽ làm mất treble đáng kể , điều này nói lên rằng bác chưa đọc kỹ datasheet của đèn này ( cái phần về nội trở đèn ấy ), đâu phải bác muốn đặt trở bao nhiêu cũng được. Cặp điện trở 33K ở A-K đèn sau cũng hơi tùy tiện, em không hiểu bác định cho dòng tĩnh bao nhiêu mA với cặp điện trở này ?

2-Vấn đề lệch trở kháng trên A-K của đèn là không thể giải quyết được bằng cách chỉnh điện trở hay hồi tiếp, khi bác ráp xong sẽ thấy đỉnh sin của 1 bán kỳ thì nhọn còn bán kỳ kia lại tù :wink: , bác có thể hỏi lại em rằng : Vậy sao ngày xưa người ta vẫn chọn mạch này rồi bán hà rầm ??? cái này thì em cũng chịu nhưng nếu có điều kiện làm tốt hơn sao chúng ta không làm ?

3-Về phần nguồn : mấy con điện trở 10K/2W không có tác dụng gì cả ngoài việc sinh nhiệt và giảm hiệu suất của nguồn, qua đó cũng làm giảm đi dải động của máy , bác Thủy phán là máy hợp vói nhạc sến là ý đó, ở mà thử nhân Q=RI bình phương x t em thấy nóng khủng hoảng luôn sao bác dùng trở nhỏ xíu vậy, hơn nữa điện áp trên 2 đầu trở vẫn 495V mà không sụt áp sao ?

4- Việc sử dụng linh kiện bán dẫn thay cho Choke được cổ súy trong thời gian ngắn rồi âm thầm bị loại bỏ không kèn không trống , kể cả ampli bán dẫn cũng chẳng còn . Nhất là trường hợp ampli push-pull thì lo lắng về ù hum là không có, nếu bác muốn tránh ù cho tầng đầu thì chỉ 1 con trở vài Kí đã là đủ, à quên mấy con trở giảm nguồn vài ký mà bác dùng loại 2W nó sẽ bốc cháy ngay sau 15' đấy nha .

5- Nếu thực sự phải dùng Relay làm chậm cho an toàn, em sẽ mua 1 con timer Omron chỉnh được trong phạm vi 30s giá có 50K cũng bằng giá con rờ le mà chả cần mạch điện chi ráo.

Vài dòng chân tình mong bác soi xét, âu cũng tại bác giật cái tít ghê quá chứ nếu bác dùng từ khác thì em xin không có ý kiến ạ.

Thân



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Cảm ơn bác Via góp ý thẳng thắng,cái tít đó không phải em đặt ra ạ,bác chủ topic này không phải là...em :lol:
Em chỉ giúp anh em 1 cái PCB đến khi nào thống nhật chung được mạch.

Các kiểu mạch đều được đem ra mổ xẻ,em cũng không có ý kiến về việc hay dở,chỉ ghi nhận ý kiến nào đúng thì em sửa mạch lại thôi.

Tóm lại là em làm theo ý mọi người.

Chổ mấy con R 10K thì em ước lượng dòng qua nó khoảng 5mA


Bác Via có cao kiến gì thì góp ý để em hoàn thiện thêm.

Thân.

P/S bác herolua2009 nên sửa cái tiêu đề lại,em thấy nó hơi phản cảm ạ.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

chào bác ạ ! Em xin nhận toàn bộ trách nhiệm về cái tiêu đề , đó là do em đặt không liên quan đến bác Ultraline ạ ! bác Ultraline chỉ là người trực tiếp tham gia vào dự án thui ạ !
Em còn non người nên hiểu sai từ 'Chuẩn" . Ý em là muốn làm một mạch ampli dễ đối với người mới vào và chất lượng của máy khá , thuộc dạng đại chúng như kiểu ampli pioneer 7800 II bây h ấy ạ . Đây là ampli mang sắc thái cân bằng chứ không phải thiên về sở thích của bất kì ai đâu ạ !
Em chỉ muốn có đc một sơ đồ EL34 PP hoàn hảo có thể được cho người mới chơi chứ không muốn gọi là hoàn hảo tyuệt đối trên cõi đời này đâu bác ạ .
Thanks bác đã góp tận tình .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Theo xxx ý của em, các mạch có bóng tương đương như 6L6 PP, KT88 PP, KT66 PP, 6P3C-E PP mà nhiều thành viên VNAV đã ráp qua đều có thể áp dụng cho EL34PP , hơn nữa các đây hơn 3 năm khi phong trào EL34 đang thịnh thì cũng đã có nhiều thành viên ráp Push pull với đèn này rồi mà. :mrgreen:
Vậy cớ sao lại thiết kế mạch mới mà không chọn những mạch phổ thông đơn giản dễ làm mà mọi người đã thực hiện qua đưa lên để cùng trao đổi ạ .



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Hix,bác hiểu sai ý em,chổ này em chỉ cần nó nạp tụ tương đối thì relay em đã đóng nối tắt điện trở rồi,em cần vài giây đầu tiên khi khởi động thôi sau đó điện trở không còn tác dụng.

Thân.

P/S em tưởng bác nói con 10K chổ cấp nguồn +260V.



Re: Dự án ampli đèn EL34 chuẩn cho thành viên VNAV ?

Ngoài việc mấy con trở anode tầng đầu CS 0.5W ra đi nhanh chóng thì dàn bóng công suất EL34 mắc tiền cũng sẽ đi theo sau ít phút vì bác tương tới tận 485V vào lưới 2
