Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Bác Chè xanh có thể nói rõ hơn chỗ này được không ạ, có lần em bị dính chưởng đúng như thía này nhưng quả thật là em chưa hề nghĩ thủ phạm là do OPT.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

a/Do có lần em tham Leakage inductance để cách điện mõng quá> tụ ký sinh giữa sơ thứ tăng lên> dao động.
b/ OPT zin (ampli MC75) nhưng củ quá có thể rỉ cách điện, trường hợp này thì cắt bỏ cái tụ song song trở hồi tiếp.
-Phần a/ em thay OPT khác
-phần b/ em thề với bác là chỉ cắt bỏ tụ hồi tiếp

Còn bác giải quyết vụ loa thở phập phồng sao bác?
Thân



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Em quyết định chọn mạch Audionotekits với bóng đầu vào là ECF80 hoặc tương đương.
Có 1 cải tiến nho nhỏ là em nâng nguồn B+ từ 350V như mạch zin lên thành 485V,nguồn cấp cho lưới G2 em dùng +400V,không có Ultra linear.

Mạch zin dùng auto bias,em dùng Fix bias để tiết kiệm hao phí nguồn và tránh được trở thoát catot lớn + tụ thoát catot.

Bias được chỉnh riêng biệt cho từng đèn.

Các phần khác em giữ nguyên.


Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Các cụ cho em hỏi ý kiến về việc layout cái mạch này.
Các phương án là:

1.Mạch công suất mono+mạch nguồn chung trên 1 board,muốn làm 1 ampli cần 2 tấm board như vậy

2.Mạch công suất mono riêng,board nguồn riêng(2 tấm rời nhau,nối dây khi lắp ráp),muốn làm 1 ampli cần 3 hoặc 4 tấm board( 2 công suất và 1-2 board nguồn)

3.Mạch công suất stereo(2 kênh chung 1 PCB) và board nguồn riêng,như vậy 1 máy sẽ có 2 tấm board.

4.Mạch công suất và nguồn nằm chung trên 1 PCB,tất cả trong 1 tấm board duy nhất.


Kích thước chiều ngang board của cả 2 kênh là 24cm,chiều sâu là 18cm(max) có thể chỉ cần 12cm nhưng em phải vẽ thì mới biết có sắp hết linh kiện hay không?

Tất cả đèn đều có chân hàn lên PCB không nối dây.


Nếu là em thì em chọn phương án 4,tiết kiệm gọn đẹp nhưng nó phải làm vỏ hộp theo 1 kiểu giống nhau với mọi người.

Các bác cứ chọn phương án nào hợp lý,em sẽ layout trong ngày hôm nay.

Thân



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

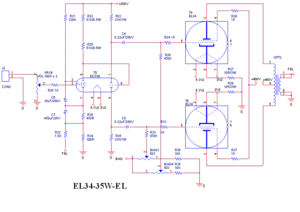

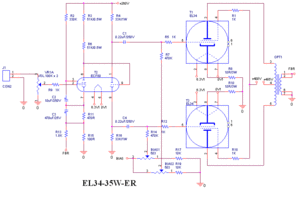

Đây là mạch EL34 hoàn chỉnh mà em sẽ layout.






Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Em cũng có mạch EL34 đang làm các bác bóng bàn giúp em ạ



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Vậy bác tiến hành thôi. Em chỉ xin bác lưu ý một chút là:
-Chừa cho em một đường UL để em chơi 5 cực.
-Cái chỗ dùng cho tụ nối tầng bác cho nó có chiều dài và rộng một chút, tụ nối tầng của em toàn loại khủng bố, dài có khi đến 5-7cm.
-Vụ bác chọn các phương án nguồn và mạch chính thế nào cũng OK.
Rất mong bác tiến hành sớm.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Cái chổ Ul bác có thể tháo 2 trở ngay G2 ra mà hàn dây vào đó.

Phương án layout nếu không bác nào góp ý thì em sẽ làm theo ý của em.

Em sẽ làm thêm 1 kiểu khác là tách bóng ECF80 ra thành 2 bóng rẻ tiền và dể kiếm để ai cũng chơi được.

Em chọn 6J1=6AK5=...làm bóng 5 cực mở đầu,sau đó dùng 1 bóng 3 cực phổ biến chạy theo cấu hình của bác HKthienthanh để tăng gain sau đó em hồi tiếp sâu.

Kích thước cái PCB khoảng bằng 1/2 cái này vì bóng ít hơn,em lắp đèn ngược lại như thế này.





Cái hình em làm ví dụ là loại chạy bóng 6AS7 của em.



Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Bóng 6AK5 = 6J1 có giá rẻ bèo nhưng chất lượng cũng OK.

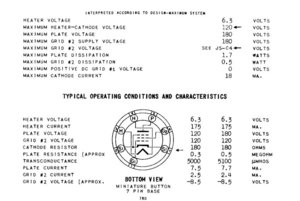

Data nó đây ạ.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Mach nầy tốt đó. Bác ThuyLT cũng nói là hay.
Đổi đèn 9 chân thành Octal base đi, dùng 6SL7 và 6SN7 để sau nầy nâng cấp lên 5691/5692, Tung-Sol round plate, 6SN7W hoặc đèn Nga 6H8C phiến có lổ. Tầng input có thể dùng SRPP và nối trực tiếp vô tầng driver.



Tri số điện trở chua chính xac.

Nếu muốn nối trực tiếp thì nên chạy chế độ SRPP cho tầng đầu, sau nầy thay bóng khống ảnh hưỡng vào điện thế.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Cấu hình kế tiếp em sẽ làm theo cách của bác NoBG,bóng mở đầu em dùng bóng 5 cực 6AK5,bóng kế em đấu catot chung theo kiểu vi sai vừa đảo pha vừa nâng được gain,giảm trở kháng lái,em đang phân vân là có nên dùng tụ nối tầng giữa pre và tầng đảo pha này? không có tụ thì tốt hơn?,nguồn dòng phía dưới có thể em không dùng.

Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

To bác NoBG

Vâng đúng như bác NoBG đã nói với thiết kế sử dụng tầng Driver là 12AU7 thì ta có rất nhiều sự lựa chọn cho nhiều loại bóng khác tương đương với 12AU7 như 6SN7, 7N7, 6CG7... như thế sẽ có nhiều lựa chọn cho các loại bóng độc nếu sử dụng chân Octal.
Sử dụng SRPP 6SL7 cho tầng Input cũng là ý kiến hay cho mạch này. Cám ơn bác



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Em sửa lại chút mong các bác cho ý kiến



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Mọi người nghe thía nào mình không rõ , còn mô hình pentot nối trực tiếp vào tầng đảo pha katot chung phía sau (có khuếch đại thêm khoảng vài lần) là cấu hình kinh điển, tiết kiệm và cho âm chất khá tốt;

với cấu hình đó Em hay làm cái công tắc Pentot/triot cho cái đèn đầu để bác nào thích nghe cái gì thì cứ việc bật cái đó lên :
Pen tốt để nghe Rốc- Ráp- POP.; Triot thì nghe nhạc vàng, cải lương, đờn ca tài tử rất tuyệt, thật là tiện cả đôi đường các bác ạ.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Update cái mạch mới nhất đi bác Ultraline ơi !



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Bác ultraline quá nhiệt tình , đây cũng yếu tố vô cùng thuận lợi để các newbie có cơ hội nâng cao tay kỹ năng D.I.Y ... :mrgreen:

Sau dự án PP , chắc sẽ có tiếp dự án mod PP, làm thêm Pre...

Giá như ai đó sắp xếp thời gian tập nghe nhạc nhiều hơn , có lẽ những ý kiến tư vấn sẽ thực tế gần gũi với thành viên diễn đàn VNAV hơn ... là nghe mạch :mrgreen:

Thân



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Nào đây có phải là cái schema thống nhất chưa các bác ơi !



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Cái này thì em nghĩ em không có khả năng bao quát thế đâu ạ,Ông Trời rất công bằng miển cho ta cái này thì sẽ lấy đi cái khác thế nên chẳng ai là hoàn hảo cả.

Em biết việc gì mình làm được và việc gì mình không làm được nên em rất biết chấp nhận sự thật,cái mình làm tốt thì tiếp tục làm cho tốt hơn,cái mình không có năng khiếu thì thôi...để người khác làm.

Em rất ít khi nói đến cái sự nghe hay/dở vì trong đầu em không có khái niệm đó,chỉ có làm thế này nghe thế này/làm khác nghe khác,cái sự khác nhau đó thì tùy gu của mổi người chấp nhận hay không chấp nhận,hoặc khen hay chê và em cảm thấy vui với nhận xét công bằng của họ dù họ có giống ý mình hay không.

Riêng em giống như đầu bếp thì phải nấu món sao cho ai cũng bỏ vào miệng được,muốn thêm mắm muối cho hợp khẩu vị thì có sẳn trước mặt giống như ta đi ăn hàng quán.

Nếu đầu bếp nấu món nào cũng theo ý chí cá nhân của họ thì chắc khách đến ăn...sẽ đếm trên đầu ngón tay.

Vài lời mượn chuyện để góp vui và qua đó cũng nói lên quan điểm của em.

Trong máy tính em có trên trăm loại mạch ampli mà em đã tự làm bao năm nay(solid/tube) nhưng hàng ngày em vẫn nghe nhạc bằng máy vi tính và ampli em dùng là loại chạy STK cỏ.

Đúng như người ta hay nói: Thợ rèn không có dao ăn trầu...

Chúc bác buổi tối vui vẻ.

Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Không có cái schematic nào thống nhất cả bác ơi,em nghĩ kỹ rồi nếu có chuẩn thì cả thế giới này chỉ có 1 schematic cho 1 loại đèn thôi nhưng thực tế thì nó có hàng ngàn...

Em làm vài kiểu,ai chọn kiểu nào thì lấy file đó đi đặt mạch thôi.

Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Bác cho cái mạch nhiều tùy biến nhất , sơ đồ của hãng nổi tếng , update lên trang này bác ơi . Để dễ phân loại mạch và mạch mới nhất để diễn đàn dễ theo kịp .



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Chưa có nhiều thế đâu bác ơi,em đã chọn 2 mạch: 1 của audionotekit,1 theo ý bác NoBG và bác ThuyLT,em biến tấu chút chút cho nó có thể có nhiều cấu hình.

2 cái là vừa đủ để tránh tranh luận không đáng có rồi.Muốn nhiều hơn thì em dể bị phân tâm không làm tốt được ạ.

Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

POst phần hoàn chỉnh của Audionote lên trước đi pác . Cái đó dường như thấy ok nhất , tranh cãi về nó cũng giảm rồi , cắc cũng khá hoàn chỉnh rồi .



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Bác chịu khó đọc lại trang 6,mạch dùng bóng ECF80 đấy ạ,nó là audionotekit.

Thân.



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Cái mạch đó là hoàn chỉnh và không sửa chữa gì nữa phải không anh ? Chạy ổn rồi , không phát sinh lỗi nữa hả anh ?
Thanks.
