Ampli đèn EL34 PP cho new member !!! ( PCB hoàn chỉnh )

Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

Em không phải cao thủ nhưng do hay nghịch ngợm nên cũng biết chút chút:
Việc thay OPT tương đương theo như em nghĩ tất nhiên là được .
Hồi xưa EL34 PP chính là bài học số 2 mà cụ cả Rùm Beng ra đề để thành viên được gia nhập TBG và đa số mọi người đều đã có 1 cái ( Có lẽ đến giờ thì đã mod miếc tùm lum rồi )dùng OPT PP 5.6K /8 ohm tự quấn theo công thức của Bác Trà Xanh .
Vấn đề thông số quấn OPT bác chịu khó đọc ở đây: viewtopic.php?f=45&t=194 ; Nếu muốn tìm hiểu sâu hơn về tính toán thì đọc ở đây : viewtopic.php?f=45&t=13795 hoặc nếu tiếng Anh tốt thì đọc ở đây http://www.tuneraudio.com.au
Muốn đặt quấn thì liên hệ thử ở đây viewtopic.php?f=35&t=8599
hoặc ở đây : viewtopic.php?f=35&t=9312
Muốn sắm đồ hãng thì em hok biết vì em toàn tự quấn nên chưa bao giờ thử xài đồ hãng ...

Báo cáo hết . :mrgreen:



Re: Dự án ampli đèn EL34 PP cho thành viên VNAV

VÂng cảm ơn bác` đã chỉ giáo .

Chúc bác năm mới thật nhiều niềm vui .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Đang ngồi ngáp ruồi trong công ty , rảnh quá nên ngồi search lại mấy topic liên quan đến EL34PP trên Forum "Đèn điện tử", em xin phép đưa lại link lên đây để các Bác tiện ngâm cứu trong tết:

viewtopic.php?f=46&t=1815

viewtopic.php?f=46&t=341

viewtopic.php?f=46&t=4373

viewtopic.php?f=46&t=8584

viewtopic.php?f=46&t=10499

viewtopic.php?f=46&t=15001

viewtopic.php?f=46&t=3157

viewtopic.php?f=46&t=24091

Chúc sức khỏe và hạnh phúc đối với mọi thành viên .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Có bác nào còn lưu trữ tài liệu về mạch EL34 Williamson không ạ ? em tìm mãi trên gôgle mà cái schematic của nó nhỏ và mờ quá không đọc rõ chữ . Ai có cho em xin .

Thanks .

Chúc năm mới an khang -thịnh vượng .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Bác Via đã đưa mạch Williamson ở trang 5 rồi nè:
http://www.vnav.vn/forum/viewtopic.php? ... &start=100



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Giờ cái topic này sẽ thành một mớ hầm bà làng các kiểu mạch EL34PP, mọi người không cần lên google search mạch nữa, mà chỉ cần vào topic này, kết quả như google luôn. hic.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Vậy cũng tốt, đúng theo tiêu đề hiện tại: "Tập hợp các mạch ampli đèn EL34 PP cho new member !!!"



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em nghe nói cái mạch đó nổi tiếng thuộc dạng huyền thoại phải không bác ? Ah mà mạch đó ổn chưa bác , có phải tinh chỉnh gì nữa không ạ ? Sẵn đây cho em hỏi về chất âm của mạch này đc không bác ?

Thanks .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Lâu lắm rồi em có nghe 1 cái ampli ráp theo mạch này của bác Greenery, dùng OPT Sansui, đánh với AR3A. Vì thiết bị và tai của em chưa chuẩn mấy nên em không dám phán.
Bây giờ sao bác không thử lắp, rồi rủ mọi người đến nghe thử xem sao ? cứ lăn tăn mãi làm gì ?



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Topic đã đầy 9 trang, vài chục cái sơ đồ đưa lên mà bác vẫn chử quyết được à ?

Bắt tay vào DIY đi thôi, nếu không làm thì sẽ không có cảm nhận cái gì là hợp với mình (lời khuyên thì ai thích gì phát biểu đó hợp với họ nhất) và những lời khuyên tiếp theo sẽ không hấp thụ hết được đâu người đẹp herolua2009 ơi ?



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Topic đã đầy 9 trang, vài chục cái sơ đồ đưa lên mà bác vẫn chử quyết được à ?

Bắt tay vào DIY đi thôi, nếu không làm thì sẽ không có cảm nhận cái gì là hợp với mình (lời khuyên thì ai thích gì phát biểu đó hợp với họ nhất) và những lời khuyên tiếp theo sẽ không hấp thụ hết được đâu người đẹp herolua2009 ơi ?[/quote]

Em đã quyết định chọn làm mạch Williamson . Có gì thắc mắc kỉ thuật em hỏi trực tiếp trên topic đc không ạ ?



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em chờ câu này của Bác lâu lắm rồi , phải bắt tay vào làm thì từ từ mới có những thắc mắc đúng kỹ thuật . Bác cứ load hết sơ đồ này đến sơ đồ khác rồi hỏi chất âm ra sao thì các cao thủ cũng phải ngậm tăm ngồi ngó thôi ( Nếu cần thêm sơ đồ thì em sẽ nhờ Thomas load lên vì đây là thành viên rất thích sưu tầm sơ đồ mạch của TBG) .
Nhìn cái mạch làm sao thấy được chất âm, lẽ ra Bác nên hỏi thành viên nào đã làm qua vui lòng review chất âm của mạch đấy . Nhưng thật ra cũng rất khó nói vì chất âm bị chi phối bởi quá nhiều yếu tố ... kể cả yếu tố tâm linh nữa :lol: .
Chọn mạch kinh điển mà nhiều người đã ráp qua thì yên tâm về tỉ lệ thành công cao rồi .
Việc ráp được một amply có âm thanh tốt còn phụ thuộc vào chất lượng các linh kiện và cách chọn lựa các linh kiện .
Sau khi ráp xong, nếu chỉ cần làm cho kêu từng tứng tưng được được thôi thì chỉ cần kiểm tra lại thông số điện áp và dòng diện tại một số vị trí trọng yếu theo sơ đồ mạch đúng thì cắm loa , bật nhạc nghe thôi .
Còn nếu như muốn tìm đến chất lượng âm thanh thì phải thực hiện khâu vô cùng quan trọng đó là đo đạc tinh chỉnh ( Bác Herolua2009 xem lại cái sơ đồ Dynaco Modified Mullard sẽ thấy hãng họ đã làm bước này rất công phu vì số lượng đường hồi tiếp chằng chịt- hồi tiếp như con dao 2 lưỡi mà, là đúng thì nghe hay hơn nhưng làm sai thì dở ẹt luôn) Sau khi ráp xong sẽ dùng một phụ tải giả xem như loa gắn vào, rồi dùng một máy phát để phát tín hiệu chuẩn và dùng Osciloscop để kiểm tra đánh giá chất lượng tín hiệu đầu ra để có những phương án xử lý phù hợp ( Lão Hamcq đã có đề cập sơ bộ ở phần trên ) . Sau khi tinh chỉnh đạt được tín hiệu đẹp và mức công suất như thiết kế thì mới chuyển sang bước kế tiếp là Nghe ( Vì làm ampli ra là để nghe nhạc mà :lol: )
Đây là bước tinh chỉnh cuối cùng để cho sản phẩm hợp với gu nghe, không gian nghe (phòng nghe ) hoặc hài hòa với các thiết bị phối ghép . Do đã được tinh chỉnh để tạo được nền kỹ thuật khá chuẩn cho thiết bị rồi nên lúc nghe thật sẽ cảm thấy âm thanh có thật sự dễ chịu phù hợp với ta hay chưa để mà thêm bớt chút đỉnh ( Còn như tinh chỉnh mò thì cũng giống như ta bóp cái bong bóng , bóp đầu này nó phình đầu kia , méo mó búa xua rồi mất phương hướng luôn :lol . Thường thì sau khi làm xong , thành viên thường mời các cao nhân đến nghe thử và tư vấn biện pháp tinh chỉnh .
Nói chung, sau khi chọn mạch rồi, chỉ cần một chút thời gian và khéo tay là chắc chắn sẽ xong amply nhưng để nghe cho hay thì cả một quãng đường dài phía trước chứ đâu chỉ phụ thuộc vào cái mạch (Riêng bản thân em để có được một sản phẩm ưng ý thì phải mất gần 4 năm và phải phá đi làm lại đến version thứ 10)

Bác cứ ráp đi rồi sẽ ra vấn đề, nói về chất âm của Ampli đèn thì có khối vấn đề để mà 8888 . Trình em có hạn chỉ mới nghĩ ra đến đây để chia sẻ cùng Bác...

Thân .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Theo em là chính xác... :lol:

Em nhất trí 2 tay luôn, thêm bớt hành tiêu tỏi ớt gì tùy gu nghe... :lol:
Happy New Year.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Cảm ơn anh trai ! À em muốn hỏi là mạch này mình ùng cái OPT làm kiểu của bác Teablue dc không anh ?
HẾt .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Sau khi đọc lại và ghi nhận tất cả các ý kiến đóng góp của các bác em có 1 số cải tiến cho mạch EL34 như sau:

Tầng đầu dùng bóng 5 cực,dòng tĩnh 1mA.Bác nào muốn chơi chế độ 3 cực thì tháo bỏ cái tụ 10uF/250V ngay lưới G2 của 6AK5/6J1.


Tầng Driver(có tăng cường khuyếch đại áp) em dùng bóng 6SN7/6H8C với dòng tĩnh cho tầng này là 3.5mA.


Tầng cuối (EL34/6L6/6Pi3C/KT66/KT88/6550...) chạy chế độ không có Ultra-linear,G2 được cấp nguồn +400V, nguồn chính là +485V,Fix bias

Trường hợp bác nào muốn chơi Ultra-linear thì tháo 2 điện trở R2-R23 10R ở G2 ra và hàn dây Ul vào đó.

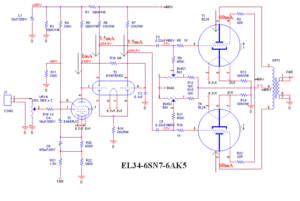

Đây là schematic.


Có gì chưa hợp lý thì các bác cứ đóng góp thêm,em sẳn sàng ghi nhận ạ.
Bác nào tham gia làm mạch in loại này thì bóng đầu vào 6AK5/6J1 em xin tặng cho tất cả mọi người.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Chắc chắn là được vì các amply PP của TBG đều dùng bảng tính của Bác Trà Xanh để quấn OPT mà, riêng OPT Ông sư 6P3C-E PP của em thì thông số quấn cơ bản cũng giống OPT PP post bên "Xưởng chế tác " , chỉ có hơi khác là em chia và sắp xếp lại các lớp cho phù hợp và áp dụng công nghệ split bobin do Bác Trà Xanh hướng dẫn thêm đấy ạ .

Chúc Bác năm mới sức khỏe dồi dào để sau Tết bứơc vào... con đường lăn tăn - tập 1



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Đây là tấm PCB mà em đang layout,kích thước ngang 24cm,dọc 21cm.

Linh kiện tụ nối tầng có kích thước max dài 7cm,đường kính max 4cm.

Bố trí như sau:


Volume ALPS,toàn bộ phần nguồn,2 kênh công suất đầy đủ trên 1 tấm PCB duy nhất.
Đèn được bố trí ngược chiều với các linh kiện khác và cách đều nhau 1 khoảng 6cm

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Hoàn chỉnh nó sẽ thế này,2 góc phía trước sẽ được tách rời ra để làm trạm loa.


Linh kiện được sắp xếp hoàn toàn đối xứng.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Tầng đầu quyết định âm chất rất nhiều, tầng sau quyết định sức mạnh rất nhiều do vậy để chuyên nghiệp hóa trong thiết kế sử dụng :
Đề nghị Ngài UL :
cho thêm cái công tắc vô đây để user chỉ cần vói tay bật chuyển cái >> xong, (ngài đừng nghĩ ai cũng biết Ri, C1... nhé).

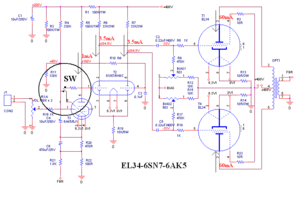

sơ đồ làm kiểu nầy nè :
xong đây nghỉ tết phát đã các cụ nhỉ :| .



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

OK,chuyện nhỏ,em thêm cái SW vô ngay.

Cảm ơn cụ trưởng.

Chúc cụ năm mới nhiều niềm vui-hạnh phúc.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Theo yêu cầu của Chị Thủy thì nó sẽ như thế này đây.


Mạch của em gain cao nên không thể bỏ hồi tiếp âm được,hix.
Tết này đại gia đình về quê hết em ở lại SG nên cố lọ mọ cho nó xong cái mạch này



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

@UL: Các mạch của bác thì chân 1(G3) và chân 8(K) chưa thấy chập lại với nhau. Các contact option nếu còn chổ thì cấy cái relay nên PCB luôn
Chúc mừng năm mới



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Dạ,cái file ảnh đó em chưa chập nhưng cái file layout thì em chập G3 với catot rồi ạ.
Thêm cái relay thì nó cần thêm cái nguồn cấp+ mạch đóng relay mà em đã vẽ gần xong rồi nên em làm cái SW cho tiện hơn.

Em cảm ơn bác,chúc bác năm mới nhiều niềm vui.

Thân.



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Bác có thể tăng thêm diện tích PCB 1 chút ( nhằm đưa mấy em tụ hóa xa tube CS ) được chứ ạ ? nếu (N) FB bác hướng dẫn mọi người xác định pha nhé .
Chúc mừng năm mới nhé !



Re: Tập hợp các mạch ampli đèn EL34 PP cho new member !!!

Em post bài đầu tiên trong năm mới

Cái đèn em đặt ngược hướng với các linh kiện khác bác ạ.

Vụ pha thì khi đến phần OPT em sẽ có hướng dẩn cụ thể.

Chúc mừng năm mới.
