Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cám ơn bác PS. Em bị lộn chỗ 2 con Q5-Q6. Mạch này hay thật, lộn chỗ mà chẳng chú nào tèo, chỉ ăn dòng ở cặp CCS. Em đã mắc sò CS, mọi thông số đều ổn, trừ DC out lên tới gần 70mV. Nhờ các bác chỉ tiếp ah
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Loa kara trâu dzậy nó vẫn tẩn tốt bác ạ!
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh có match cặp vi sai không...kiểm tra ngỏ ra +-24 V mạch ổ áp cho tầng đầu có lệch nhau nhiều không nhé anh?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mấy cặp vi sai cân bác ah. VD sau CCS bị lệch, 1 bên 23,6. Bên kía 24,2V. Bác cho chỉ dẫn tiếp ah
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Vậy chắc em nhấn ga làm cặp TDL vậy, bữa giờ xài toàn dải cùi nên CD với Amp có hay cũng k ra hết chất đc.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bây giờ anh kiểm tra lần nữa giá trị trở trên bo với schema nhé,nhiều anh em gắn sai lắm.Mấy con VAS bc639 Bc640 nữa anh nhé.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh Quang chobem xin lại boom list của Aaron đi, nhớ hôm trước đã có post mà lật lại...lười quá! :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em dùng AARON kéo Diatone DS 1000, thuộc loại Bass sâu nhưng khó đánh cho ra. Thực tế em thấy bass cực tốt dù mới chạy C5200-A1943 (hàng này em chắc chắn là xịn), còn treble thì tạm ổn, dù dòng loa em dùng đặc biệt mạnh về mid high-treble. Có thể do mình tăng tụ đệm chống dao động tự kích (em lắp đúng như anh Quang recommended) nên mất một ít dải cao. Do đó em nghĩ bác không cần lăn tăn về bass của amp này, có hay không em nghĩ nên quan tâm về treble hơn . Thanks.

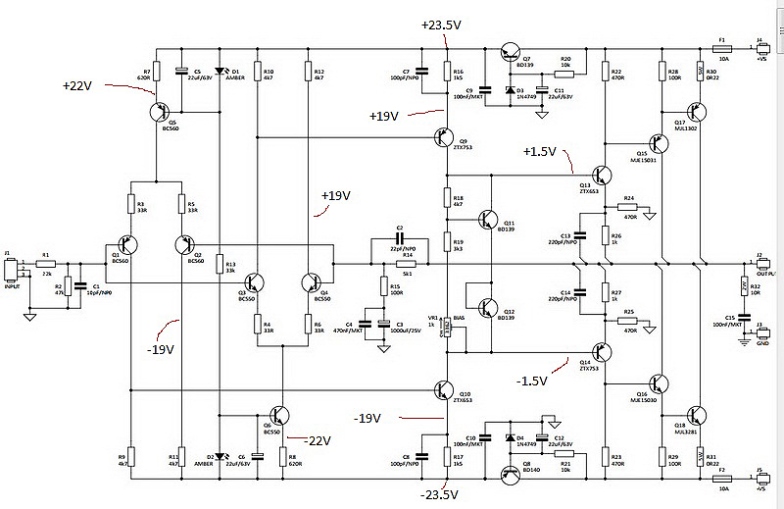

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c đây cụ lười qúa đi! r1=22k R2=47K R3,R4,R5,R6=33r R7,R8=620r R9,R10,R11,R12,R18=4K7 R16.R17=1K5 R14=5K1 R15,R28,R29=100R R19=3K3 R22,R33,R24,R25=470r R20.R21=10K R26,R27=1K R30,R31 0.22/5W R32 10R/2W c1 10P c2 22p C5 C6 C11 C12 22UF 16v C7 C8 100Pf C13 C14 220P C9 C10 100Nf C3 1000UF /25V C4 470NF Q1,Q2,Q5 BC560C Q3 Q4 Q6 BC550C Q9 Q14 ZTX753 HAY MPSÂ56 Q10 Q13 ZTX653 HAY MPSA06 Q15 MJE15031 HAY 2SA1837 Q16 MJE15030 HAY 2SC4793 Q17 2SÂ1216 Q18 2SC2922 Q7 Q11 Q12 BD139 Q8 BD140 D3 D4 ZENER 24V 1W bẢO VỆ LOA r1,r2,r13 47k r3 r9 100k r4 4k7 r5 r6 22k r7 r16 10k r8 r10 100r r11 220k r12 6k8 r14 1k r15 330r 3w d1 d2 d3 d4 d5 d6 1n4148 d7 d8 đ11 d12 1n4007 d13 green led d10 1n4744 c1 c2 47u/50v c4 22u/50v c3 470n MKT Q6 a92 còn lại a42 relay OMRON G2R-2/12VDC r1=22k R2=47K R3,R4,R5,R6=33r R7,R8=620r R9,R10,R11,R12,R18=4K7 R16.R17=1K5 R14=5K1 R15,R28,R29=100R R19=3K3 R22,R33,R24,R25=470r R20.R21=10K R26,R27=1K R30,R31 0.22/5W R32 10R/2W c1 10P c2 22p C5 C6 C11 C12 22UF 16v C7 C8 100Pf C13 C14 220P C9 C10 100Nf C3 1000UF /25V C4 470NF Q1,Q2,Q5 BC560C Q3 Q4 Q6 BC550C Q9 Q14 ZTX753 HAY MPSÂ56 Q10 Q13 ZTX653 HAY MPSA06 Q15 MJE15031 HAY 2SA1837 Q16 MJE15030 HAY 2SC4793 Q17 2SÂ1216 Q18 2SC2922 Q7 Q11 Q12 BD139 Q8 BD140 D3 D4 ZENER 24V 1W bẢO VỆ LOA r1,r2,r13 47k r3 r9 100k r4 4k7 r5 r6 22k r7 r16 10k r8 r10 100r r11 220k r12 6k8 r14 1k r15 330r 3w d1 d2 d3 d4 d5 d6 1n4148 d7 d8 đ11 d12 1n4007 d13 green led d10 1n4744 c1 c2 47u/50v c4 22u/50v c3 470n MKT Q6 a92 còn lại a42 relay OMRON G2R-2/12VDC
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cảm ơn các bác! ...........................
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cấu hình không tư kích nè ,dù rút RCA ,quăng lên ,rớt xuống chấp luôn... R1=2K2 C1 220pF hay 330p Cx 47pF nối chân B và C của Q9,Q10 VAS và pre driver Q9 Q10 Q13 Q14 dùng loại có hfemax<200 hảng nó dùng BC639 BC640 Driver hfe cũng nhỏ thôi hảng dùng BD243,BD244. Em đề nghị dùng mấy con BJT sau : 2Sc2922/2SA1216, MJL21193/21194 để cho bass đẹp và oai phong như GM Telos 5000.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đang thiếu mấy em pre driver, vias, driver ...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bên Luân về hàng cho AARON đó,anh em chưa có linh kiện thì đặt mua nhé. viewtopic.php?f=35&t=82316&start=50
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Khoai nhất là cặp BC639/640. Em thế bằng A42/92. Mạch chạy êm rồi bác ah. Cám ơn ông chủ Topic. Chúc mừng năm mới AE Arron. P.S. cặp 2Sc2922/2SA1216 cho ra tiếng nhạc sàn. Bass sâu như hố tử thần
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Qua lể em gởi cho anh mấy cặp BC639/bc640 anh nhé.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cám ơn bác. Hý hoáy một hồi thì DC Out giảm xuống còn 0,5 & 1.2 mV làm em nghi cái DMM bị hư. Mấy ngày nghỉ lễ có cái để nghịch tiếp rồi ah. Mà hình như ngoài HN có mỗi em ráp mạch này, cô đơn wa. Có bác nào trong SG thấy anh Point thì nhắn giùm ảnh về thăm nhà dịp Tết. Nhiều đệ tử ngoong anh về ah.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Có bác nào đánh em này với loa TDL RTL3 k cho em xin cái khí thế để xuống tay nào, tại giờ loa đang ở xa nên mua mù cang chải, lỡ về nó k chịu nhau lại mất công làm con amp khác thì khổ.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c chơi loa thì phải nghe ! mua mù giống mua vé số thì hên xui thôi ! :wink:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác Rồng qua lễ ủi giúp em dăm chục cái mạch khởi động dc ko bác?mạch anh Quang có post bên Nem chả rồi,thân.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c chắc e ko làm được đâu ah ! dạo này e bận chút ! e còn mấy cái mạch test mà chưa làm được ! hẹn bác dịp khác thôi ah ! mà nhiều nhiều thì đặt cho tiện ah ! :wink:
