Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này chưa?

Discussion in 'Bán dẫn' started by mimosalq, 11/8/11.

Page 11 of 148
  1. tilangminh

    tilangminh Advanced Member

    Joined:
    2/12/12
    Messages:
    152
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    1.kirato
    2.hola
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D

    tilangminh, 19/12/13
    #251
  2. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Các bác thấy dùng MJ15003/15004 có OK không để mình đặt mua chứ 2922 thì nhiều chỗ lắm và rẻ nữa , không biết thật không , nhưng những mạh như thế này nhiều khi đồ chính hãng nghe không hay bằng đồ chợ mình dung 2 bộ bo là lý do như vậy thay qua thay lại là nát bo liền :mrgreen: , đã mua 4 X OP37 rồi , bác Quang có BOM không hay là sê ma cũng được để mình đặt mua đồ, và nhân tiện ít đồ cho GM nữa :D


    Thân

    NDHien, 19/12/13
    #252
  3. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Em đọc thấy OP37 là em rất kết:
    BJT input nghe ấm áp hơn
    DCoffset quá nhỏ để ghép trực tiếp khỏi cần tụ liên lạc
    Slewrate tốt cho độ động tốt
    Cái này em thực nghiệm rồi thay bằng OPA134,AD825,AD797 nghe không bằng anh à.

    mimosalq, 20/12/13
    #253
  4. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Anh dùng C5200/a1943 cũng ngon anh à.Em không layout cho phiên bản sò sắt.

    mimosalq, 20/12/13
    #254
  5. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Sò sắt hay nhựa đều OK cả không cần phải thay đổi layout chỉ khéo tay nối cọng dây 15mm tới bo là xong BJT chứ đâu phải mosfet :mrgreen: , tính đặt ROE EKM 1000uF , 16V thì đắt hơn 25V chả biết tại sao ? Còn OP37 mua ở Do Thái rồi Free ship , kỳ này làm xong nghe đỡ thay cho NAP cũ trong khi chờ cục đồng cho GM , có lẽ mình điên nhưng GM mình sẽ xong sớm thôi + OP37 buffer cho GM nữa .
    Không biết loại này có ai dùng chưa 1000uF/35V , vừa kiếm ra chỗ mua nội địa ngày trước ngày sau là tới thôi
    http://www.ebay.com.au/itm/1000uF-35V-1 ... 2a14e8540c
    Và tụ nguồn Másushita 22000uF/50V
    http://www.ebay.com.au/itm/22000uF-50V- ... 27d622542a

    Thân

    NDHien, 20/12/13
    #255
  6. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    TỤ 1000ù đó cũng ok anh,anh tìm thử Rubycon đi anh.

    mimosalq, 20/12/13
    #256
  7. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

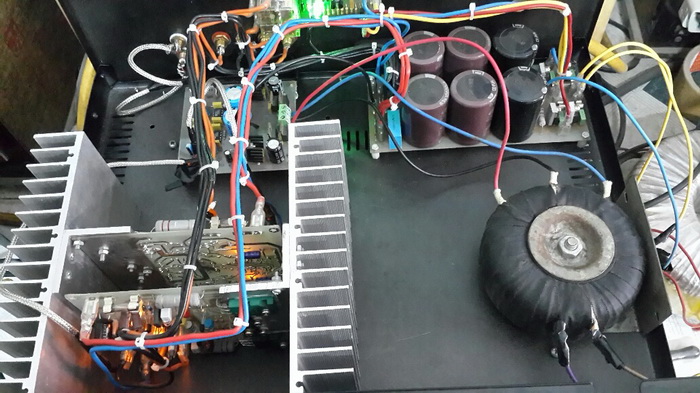

    Đã gắn buffer,dù tòan đồ Nhật Tảo nhưng rất khó đở với nội lực em nó. :D


    Attached Files:

    • 1.jpg
      File size:
      128,1 KB
      Views:
      571
    mimosalq, 20/12/13
    #257
  8. NXTXN2011

    NXTXN2011 Advanced Member

    Joined:
    14/5/11
    Messages:
    87
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Cục nguồn mạch CS to nhứ thế làm sao cho nó vô chacsic đc A? Pow này đánh trực tiếp từ CD hả Anh? ko có pre phải không anh? hay dùng pre nap 72 ? :?: Con Pow này có vẽ phải dùng bvl không tự tin như Nap135 nhỉ ? :D

    NXTXN2011, 20/12/13
    #258
  9. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Mình làm thêm cho chắc ăn chứ hảng nó không dùng BVL/

    mimosalq, 20/12/13
    #259
  10. lamsis

    lamsis Approved Member

    Joined:
    12/12/10
    Messages:
    22
    Likes Received:
    0
    Location:
    TP.HCM
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    1.kirato
    2.hola
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D[/quote]
    23. lamsis: 1 bộ pcb công suất + buffer

    lamsis, 20/12/13
    #260
  11. Slimfit

    Slimfit Approved Member

    Joined:
    13/12/13
    Messages:
    11
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    1.kirato
    2.hola
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D
    23. lamsis: 1 bộ pcb công suất + buffe
    25. Slimfit 1 bộ pcb công suất + buffe

    Slimfit, 20/12/13
    #261
  12. hola

    hola Advanced Member

    Joined:
    3/3/09
    Messages:
    345
    Likes Received:
    24
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Bổ sung thông tin:
    1.kirato
    2.hola : 01 bộ đầy đủ (công suất , buffer, bảo vệ, nguồn)
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D
    23. lamsis: 1 bộ pcb công suất + buffe
    25. Slimfit 1 bộ pcb công suất + buffe[/quote]

    hola, 20/12/13
    #262
  13. dtvanthanh

    dtvanthanh Advanced Member

    Joined:
    20/10/12
    Messages:
    75
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Ko kén chọn linh kiện vậy là quá tốt rồi anh quang ơi .triển khai mau để còn kịp cho nó hót tết anh quang

    dtvanthanh, 20/12/13
    #263
  14. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Đã triển khai hy vọng anh em tâm huết sẽ có sản phẩm kịp phục vụ tết nầynh em chuẩn bị biến áp ngon ngon 28-0-28V cho công suất,15-0-15 cho buffer ,tổng công suất >=400VA là ngon.

    mimosalq, 20/12/13
    #264
  15. syen

    syen Advanced Member

    Joined:
    12/2/08
    Messages:
    6.770
    Likes Received:
    117
    Location:
    Bang KenKen
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Bổ sung thông tin:
    1.kirato
    2.hola : 01 bộ đầy đủ (công suất , buffer, bảo vệ, nguồn)
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D
    23. lamsis: 1 bộ pcb công suất + buffe
    25. Slimfit 1 bộ pcb công suất + buffe
    26. Syen: 1 bộ PCB đầy đủ (lâu lắm em không được nghịch bán dẫn rồi :D )

    syen, 20/12/13
    #265
  16. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

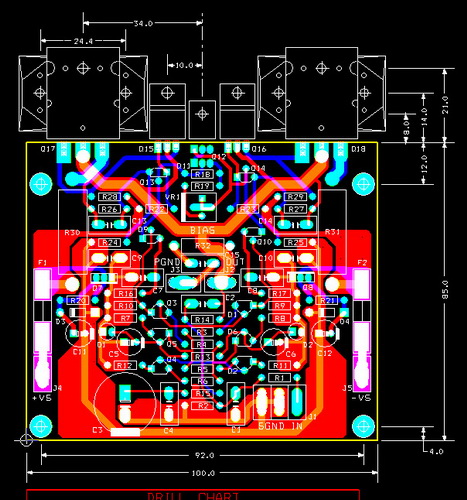

    Bo công suất bé tẻo teo nhưng phải dè chừng nhé.... :D


    Attached Files:

    • 1.jpg
      File size:
      120,8 KB
      Views:
      392
    mimosalq, 20/12/13
    #266
  17. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

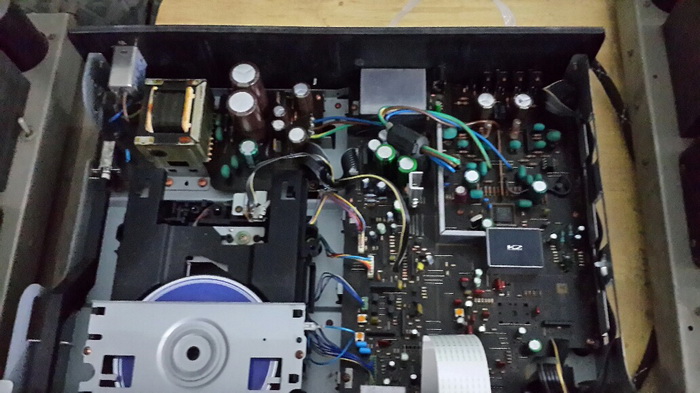

    Mấy nay khổ sở với cái CD,nghe 1 đọan thì kênh trái nó xột xọet rất khó chịu.Em cứ tưởng em amp này có vấn đề,thay hết linh kiện vẫn bị,thay dây tín hiệu cũng bị.Em lột cái CD ra và thay 2 con OPAMP JRC2041DD thành NE5532 thì dứt bệnh ngay.Hên quá tưởng phải mua cái CD player mới ... :D
    Đang nghe Spanish Harlem phê không thể tả.


    Attached Files:

    • 1.jpg
      File size:
      109,6 KB
      Views:
      343
    mimosalq, 21/12/13
    #267
  18. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    CD mình đã cho vào dưởng lão nằm từ hai năm trước rồi :D , Spanish Harlem nghe loss less cũng phê không kém .

    Thân

    NDHien, 21/12/13
    #268
  19. dtvanthanh

    dtvanthanh Advanced Member

    Joined:
    20/10/12
    Messages:
    75
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Bác cho em xin danh sách linh kiện để em còn chuận bị ạ

    dtvanthanh, 21/12/13
    #269
  20. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Trở 33R x 8
    100R x 6
    4k7 x 10
    5k1 x 2
    620R x 4
    22k x 2
    33k x2
    470R x 8
    47k x 2
    3k3 x 2
    1k x 6
    1k5 x 6
    10k x 4
    10r 2W x 2
    0.22 5W x 4
    biến trở 1K x 2
    tụ 100nF MKT/63V bước chân 5mm x6
    10pF / NPO x2
    22pF?NPO x2
    100pF/NPO x4
    22uF /63V x8
    470nF bước chân 5mm MKT x2
    1000UF 25V x2 (tụ hồi tiếp)
    Led vàng Amber x4
    BC550C x 6
    BC560C x 6
    ZTX653 x4
    ZTX753x 4
    MJE15030 x2
    MJE15031 x 2
    2SC5200/2SA1943 x 2 cặp
    BD139 x 6
    BD140 x 2
    Diode MUR860 x 4
    tụ 10.000ù/63V x6

    Opamp OP27 x 4
    Relay 12V OMRON x2
    Zener 1N4749 x 4

    mimosalq, 21/12/13
    #270
  21. Dat_haui

    Dat_haui Advanced Member

    Joined:
    6/4/10
    Messages:
    558
    Likes Received:
    77
    Location:
    Xã đoàn Gầm Cầu
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Cho em theo với nhé :D
    1.kirato
    2.hola : 01 bộ đầy đủ (công suất , buffer, bảo vệ, nguồn)
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D
    23. lamsis: 1 bộ pcb công suất + buffe
    25. Slimfit 1 bộ pcb công suất + buffe
    26. Syen: 1 bộ PCB đầy đủ (lâu lắm em không được nghịch bán dẫn rồi
    27.Dat_haui: 1 bộ pcb công suất +buffe

    Dat_haui, 21/12/13
    #271
  22. Wantoknow

    Wantoknow Advanced Member

    Joined:
    30/5/09
    Messages:
    74
    Likes Received:
    25
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Em bổ sung thông tin:
    1.kirato
    2.hola : 01 bộ đầy đủ (công suất , buffer, bảo vệ, nguồn)
    3.dtvanthanh 2 bộ pcb đầy đủ
    4.maithay77 (4 pcb cong xuat )
    5.Langbam
    6.NXTXN2011 : 01 set
    7.binhaudio : 1 bộ bo đầy đủ :p .
    8.chimchich
    9.thaibao23 : 1 bộ bo đầy đủ
    10.Bandan_toanphan : 1 bộ
    11. tranhuuan
    12. Wantoknow: 1 bộ bo đầy đủ
    13.Baoanh_hue : 01 bộ đầy đủ (bo công suất ,1 bo bufer,1 bo bảo vệ,1 bo nguồn) :)
    14.binhdinhquetoi: 1 bộ PCB đầy đủ
    15. Trung_son 1 bộ đầy đủ
    16.kidrockx : 1 bộ pcb công suất + buffer
    17. Vancao: 1 bộ pcb công suất + buffer
    18. NDHien 2 bộ PCB ( như thông thường một bộ làm trước rồi tới bộ sau làm thật bỏ hộp )
    19. leminhfsc: cho em theo 1 bộ PCB đầy đủ nhé anh Quang
    20. PhuongCa
    21.meobayhdhn:1 bộ PCB đầy đủ
    22.tilangminh : 1 bộ PCB đầy đủ :D
    23. lamsis: 1 bộ pcb công suất + buffe
    25. Slimfit 1 bộ pcb công suất + buffe
    26. Syen: 1 bộ PCB đầy đủ (lâu lắm em không được nghịch bán dẫn rồi
    27.Dat_haui: 1 bộ pcb công suất +buffe

    Wantoknow, 21/12/13
    #272
  23. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Hôm nay chủ nhật lục lọi thùng đồ cũ mình muốn hỏi bác Quang

    1. 22uF/63V có thể thay thế bằng 47uF/63V ( mình không biết nó làm nhiệm vụ gì trong mạch )
    2. Tạm thời dùng 1200uF/16V hồi tiếp trong khi chờ đợi kiếm các khác , có thể là rubycon ZLH
    3. Trở mình dùng trở anh Ba mua ở Hàn thuyên vài năm trước metal film 1/2W
    4. Nếu có lựa chọn BC550C/560C nên lấy cái nào của ON hay là Phillip.

    đang gom đồ bỏ vào hộp nhựa cho dự án này .

    Thân

    NDHien, 22/12/13
    #273
  24. dtvanthanh

    dtvanthanh Advanced Member

    Joined:
    20/10/12
    Messages:
    75
    Likes Received:
    0
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Mấy cạp này ở vùng núi em tìm khó quá bác ơi ZTX653 x4
    ZTX753x 4
    MJE15030 x2
    MJE15031 x 2

    dtvanthanh, 22/12/13
    #274
  25. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    122
    Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c

    Thay thế dễ anh à
    MJE thay bằng C4793/A1837 của Tóhiba
    ZTX thay bằng MPSA06/56...

    mimosalq, 22/12/13
    #275
Page 11 of 148

Share This Page

Loading...
