Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chú nhớ để dành con full 1 bộ pcb nha chú, ngày mai con qua con lấy. Theo tình hình hiện tại thì dễ bị cướp sạch trong nháy mắt lắm đây
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c AQuang cho em xin file ủi board nguồn này với ạ. Thanks a
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào bác Quang Mấy tụ C5,C6 , C11 , C12 trên bo đường kính của tụ layout và trị số bao nhiêu UF vậy bác Quang , để mình chuẩn bị LK . Thân

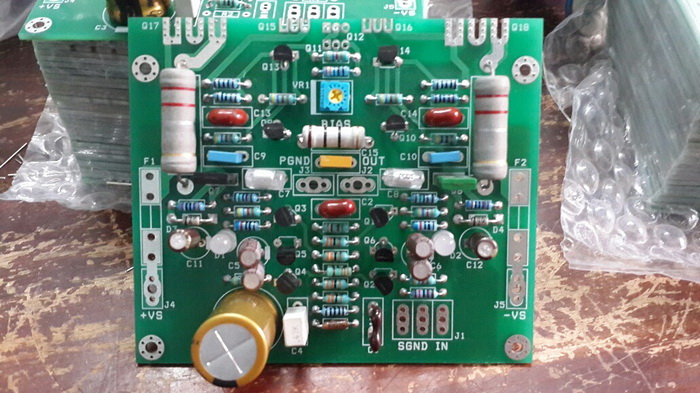

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chưa bao giờ em có bộ pcb hòan hảo như ri,khoa học và đẹp mắt...Cảm ơn em Anh Khôi đã trợ giúp layout.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cụ Quang dạo này đuối sức ko còn sức cắm rút nên chuyển sang gá cho có lệ thế thôi à :lol: . Lỗ gắn chân sò có vẻ dễ rút nhỉ Nhớ phần của em đấy anh Quang nhé
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác Quang lay out cho BC550C/560C hay là C2240BL/A970BL vậy bác Quang , xin lỗi các bác hỏi hơi nhiều chuyện lẩm cẩm :mrgreen: Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c anh Quang ơi,cho em xin cái Bom linh kiện vào box mail nha nh,thanks.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đợt board này chú không in giá trị linh kiện lên board (Aaron ,BVL,power supply ) ....thiệt khó cho dân gà tây như cháu :mrgreen: Chú post mấy cái sờ ma tic của nguyên bộ Aaron lên cho mọi người cùng làm nhé
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c r1=22k R2=47K R3,R4,R5,R6=33r R7,R8=620r R9,R10,R11,R12,R18=4K7 R16.R17=1K5 R14=5K1 R15,R28,R29=100R R19=3K3 R22,R33,R24,R25=470r R20.R21=10K R26,R27=1K R30,R31 0.22/5W R32 10R/2W c1 10P c2 22p C5 C6 C11 C12 22UF 16v C7 C8 100Pf C13 C14 220P C9 C10 100Nf C3 1000UF /25V C4 470NF Q1,Q2,Q5 BC560C Q3 Q4 Q6 BC550C Q9 Q14 ZTX753 HAY MPSÂ56 Q10 Q13 ZTX653 HAY MPSA06 Q15 MJE15031 HAY 2SA1837 Q16 MJE15030 HAY 2SC4793 Q17 2SÂ1216 Q18 2SC2922 Q7 Q11 Q12 BD139 Q8 BD140 D3 D4 ZENER 24V 1W
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c bẢO VỆ LOA r1,r2,r13 47k r3 r9 100k r4 4k7 r5 r6 22k r7 r16 10k r8 r10 100r r11 220k r12 6k8 r14 1k r15 330r 3w d1 d2 d3 d4 d5 d6 1n4148 d7 d8 đ11 d12 1n4007 d13 green led d10 1n4744 c1 c2 47u/50v c4 22u/50v c3 470n MKT Q6 a92 còn lại a42 relay OMRON G2R-2/12VDC
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c con D1 & D2 gần con C11 & C12 là con gì thế chú , có phải 2 vị trí đó gắn led không ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c và con tụ C2 giá trị bao nhiêu con không thấy. 470Nf = 474 220p = 221 phải không nhỉ ? hic mình thiếu nhiều linh kiện quá :cry:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Biến trở chỉnh bias bao nhiêu k anh Quang ơi
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cám ơn bác Quang , vậy là yên trí chuẩn bị dùng BC107/177 còn sót lại từ hồi làm pre cực hay cái pre đó vẫn còn chạy tốt :mrgreen: , he he cái này LK dễ kiếm . Thân

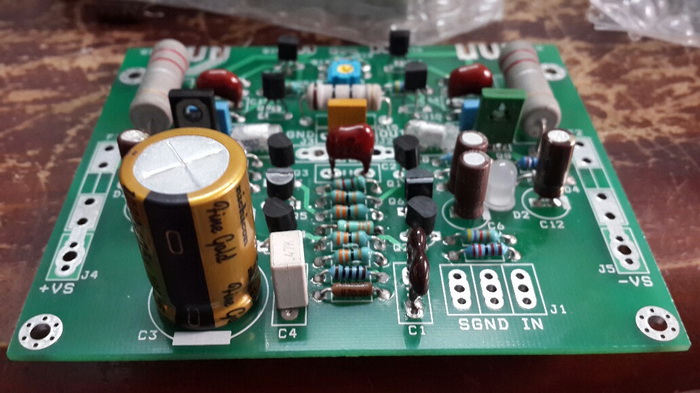

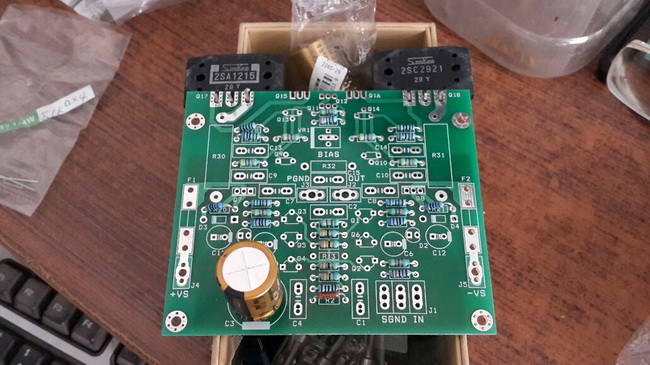

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em hàn mới đến đây,cuối năm bận quá chừng........................

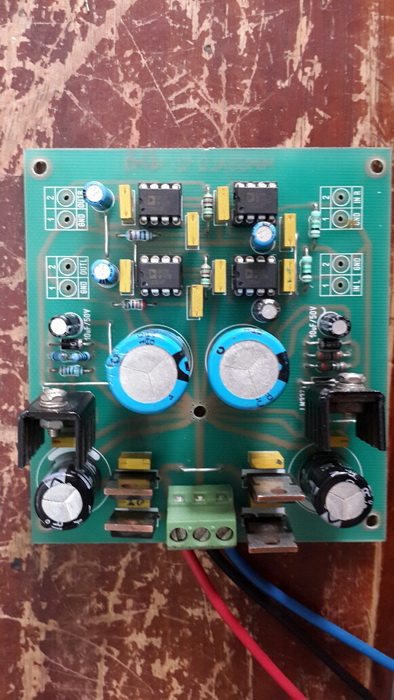

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bufferđã xong....................................................................................................
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Nhìn chồng board quá đã , Cố đô đang hóng cơn gió mát từ Sài thành
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c TỤ vàng 8 con gần chân IC là 100nF và 3 tụ hóa gần IC màu xanh là 10uF đúng không anh Quang
