Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Hôm qua nhậu đã lắm anh à,đúng là anh em chơi với nhau vui và tình cảm thật.Chim nào gáy cũng tốt quá chừng luôn GM nghe giao hưởng hùng tráng,Kilo xứng danh Sumo to khỏe và đầy nôi lực,con pre NAC của lynhan hay nhất,chỉnh sao mà độ động em nó cực tốt,không biết pre hảng có được như vậy không?AN 6L6 ngọt ngào nhưng quá dư bass.Nem chả của chủ nhà nghe rất ân tượng,vocal và bộ dây quá tốt.AARON rất mạnh ở dãi trấm ,midhigh treble và sân khấu đẹp .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ngất từ trưa qua đén giờ mới tỉnh, mò vào thấy có người chọc wuê mềnh......hehe. Hẹn (lại hẹn) các cụ giao lưu tân xuân đi. Cuối năm dồn dập wúa
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác Quang trợ giúp em quả này cái hix hix c3 470n MKT = 1 100Pf NPO = 4 c1 10P NPO = 2 c2 22p NPO = 2 100Pf = 4 C13 C14 220P = 4 100Nf MKT = 6 470NF MKT = 2
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c qua tết thôi,anh dọn dẹp nhà sạch sẽ rồi...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Tàu ngầm kilo đẹp quá,Audio Note cũng đẹp nữa.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cho em hỏi tên nam ca sỹ hát bài thứ 3 là gì vậy các bác? Bài hát hình như tên Sway. Em chỉ đoán thế vì nhớ được hơn 4-5 câu. :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mất 1 ngày nghe cả chục giọng hát nam. Em đã tìm ra cái tên của anh ý. :mrgreen: Công nhận gã Peter hát bài này là đỉnh nhất.

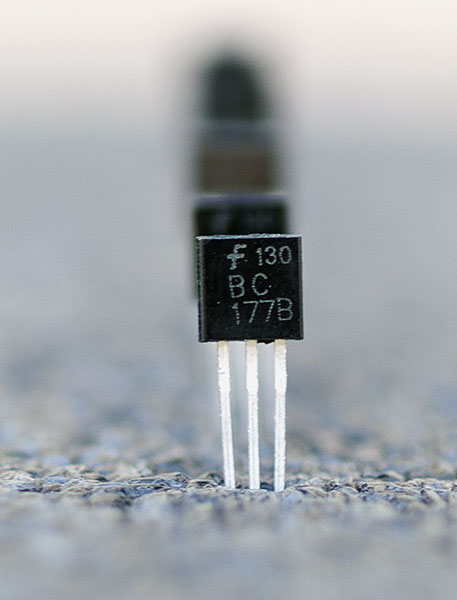

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Hôm nay LK cho dự án này về , mình có đặt thêm 5 X BC177 cho cái khác ( GD150 ) thì rất là ngạc nhiên vì BC177 không có nón sắt nữa :roll: mà là TO92 Chả biết thế nào nữa Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Xin hỏi các bác: mạch Aaron, dòng tĩnh qua sò công suất là 1.6A có cao quá không vậy ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em chỉnh VR1 từ 100R đến 1k thì dòng tĩnh cũng luôn 1.6A Hết cách, em thử đão vị trí R18 (4.7k) với R19 (3.3k) chỗ mạch Bias, thì dòng tĩnh toàn mạch xuống 44 mA, dòng qua sò công suất 20mA. Vậy có được không anh Quang ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Xem lại coi em.mạch này rất chuẩn,không có bất kỳ lổi nhỏ nào.

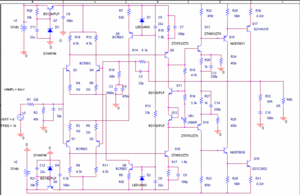

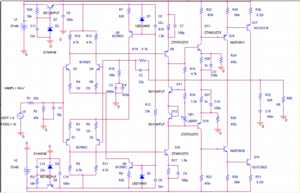

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em dò mãi chẳng phát hiện ra lỗi. Có huynh nào ngó qua chỉ giúp em hướng tìm lỗi, mạch nguyên lý Aaron em vẽ lại từ bo pcb.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em đã xử lý được một lỗi, nhưng dòng tĩnh vẫn còn lớn 670 mA, hic ...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c PCB chắc không có lỗi đâu vì có vài bác đã lắp chạy rồi (mình chưa ráp, nhưng đoán thế), có thể bác hàn linh kiện chưa đúng nên mới bị như vậy. Bias Aaron chỉ khoảng 45 mA thôi, mod miếc các cái chỉ lên tối đa 70 mA, 1.6 A thì thành class A rồi. Bác chụp hình cận cảnh bo đã lắp thì anh em mới giúp được. Chú ý: Trans bias Q11 phải gắn lên tản nhiệt cùng với sò công suất thì mới có tác dụng bù nhiệt.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Thanks bác ! Theo pcb thì Q12 (ghim áp) được kẹp lên tản nhiệt chứ không phải Q11 (bias) bác ơi, em cũng thấy thắc mắc chỗ này (chắc là độc chiêu của anh Quang đây) Xin lỗi bác Quang và các bác, em chưa có đủ linh kiện để lắp Aaron. Ghiền quá mới lắp trên Ocard thôi ... hi hi. Sau khi fix lỗi cấp nguồn tầng Bias, VR1 vặn hết cỡ (1k) thì dòng tĩnh còn 670 mA. Em nghĩ sơ đồ em vẽ còn lỗi, chứ Ocard mô phỏng không có sai số thế đâu các bác nhỉ ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c - con Q12 là con nguồn dòng nên kẹp lên tản nhiệt là đúng rồi Bác. Em được nghe Arron này hót rồi, muốn mần một con mà nhà chật không có chỗ để.

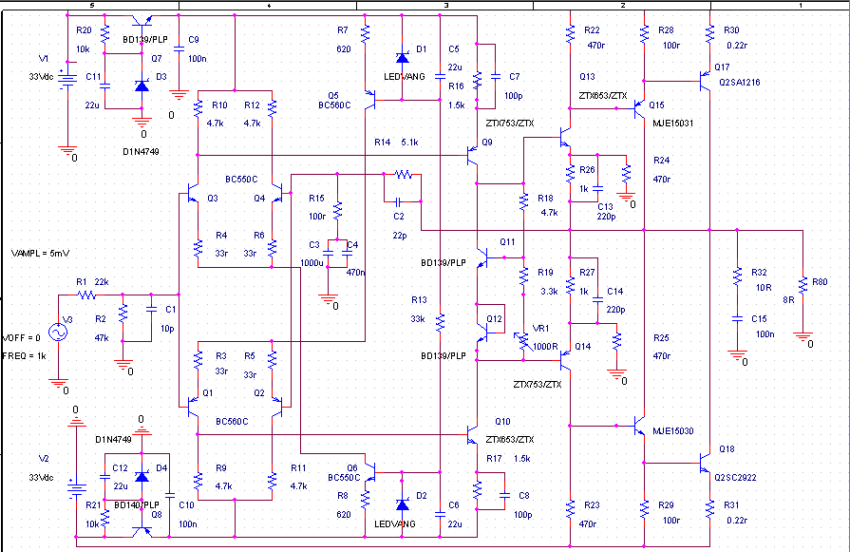

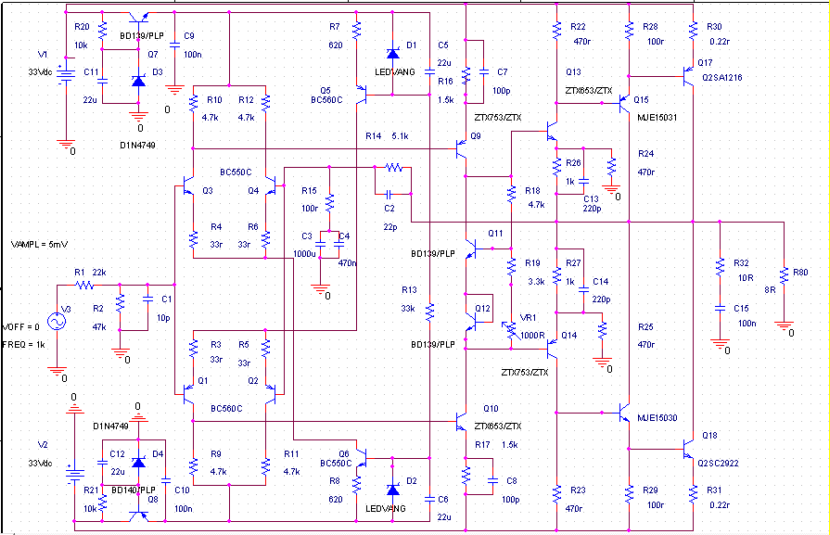

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mạch biastrên có nhiệm vụ phân cực VBe cho 2 con Q13 va Q14.Áp VBB của 2 con này là ([VBE(Q11)+VBE(Q!12))/(R19+VR!) ])xR18 + VBE(Q11)+ VBE(Q12). Khả năng là Vbe Q13 và Q14 khá bé nên dù biến trở để max mà nó vẫn phân cực khá mạnh.Giải pháp giảm con trở R18 4k7 hay tăng con trở R19 3k3 nhé. Mạch này hòan hảo từ cấu trúc mạch và layout.Chất âm thì khỏi phải bàn...tuyệt cú mèo.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cả 2 con này ép vào nhau và cách ly tản nhiệt nhé.

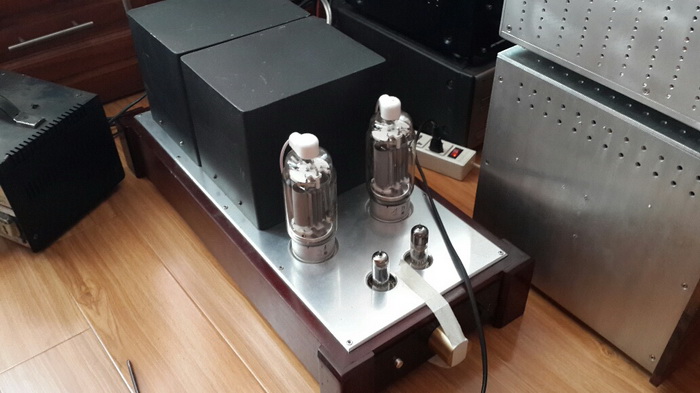

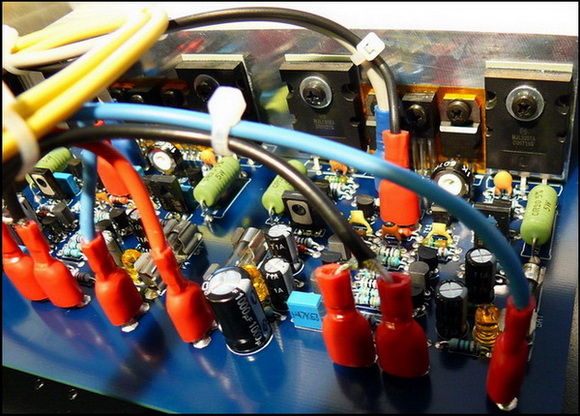

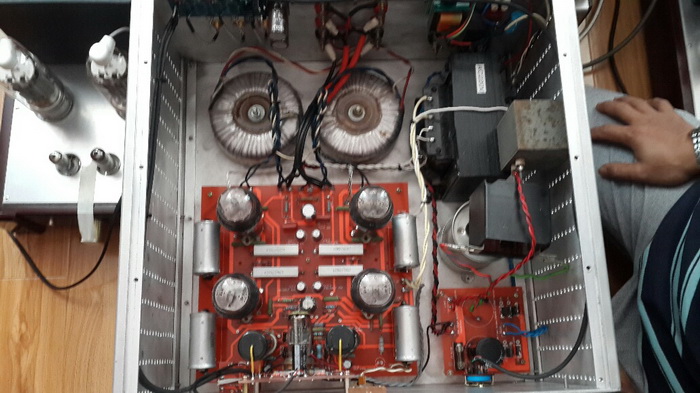

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Hàng chính hảng đây nó dùng tụ rât bèo nhèo....................................... Theo mấy tây lông thì tiếng bass của nó phải 4 con 845 pushpull mới có cửa nhé.Vì mục tiêu này em phải làm cho tới. Trong ảnh nó dùng BC550C/560C mặt trắng của Phillips.Công suất dùng MJL3281/1302 của Onsemi.Con huyền thọai của hảng thì dùng sò sắt MJ15003/15004.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Thanks anh Quang nhiều ! Sư phụ đã phán thế thì là mạch của em hết lỗi rồi anh nhỉ

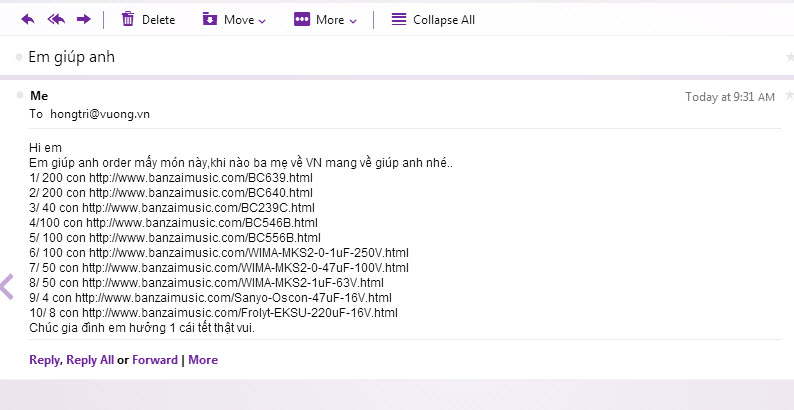

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Nhàn cư vi bất thiện... Rãnh quá em bồi tiếp đơn hàng này...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chúc anh Quang và anh em Vnav ăn Tết vui vẻ nhé!
