Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c điện áp vs + - , bao nhiêu vôn , điện áp AC 1 và 2 là bao nhiêu vôn ạ :?:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c +-40V , ap ac la ap nguon cong suat luon 28-0-28 VAC
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c post 2 mặt luôn đi đại ca ơi !!! :lol: :lol:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Có bo chưa anh ơi em 1 bộ pcb vs 1 bộ bjt nhe anh
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh có cái mixer nhìn pro ghê. cái này mà để đi show thì tuyệt
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c File bảo vệ loa PDF, có hình in linh kiện với file ủi luôn. Mạch trong sách của tác giả Douglas Self, em mod lại chút đỉnh. Chạy tốt.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c File pre em không có vẽ, còn bác Quang vẽ bằng sprint layout không có schema :lol: .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Xong Aaron em dang phát triển lại mạch NAP và GM, biến áp thì anh kiếm cái lõi Liên Xô là ngon nhất, đặc điểm là ngoài 95, trong 55, cao 32, nặng tầm 1.1kg. Thường lót bằng giấy và ngâm vecni.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mấy cái món này ngày trước anh nhiều như quân Nguyên mà đâu có biết làm gì đâu....
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Quả lõi liên xô thì quấn được bao nhiêu VA vậy bác nhỉ
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chừng nào các bác mới phát triển lại GM vậy ? Định dung FET CX hay là BJT CX ? Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Dạ em dựng lại cái Metis 2 với 2 cặp fet công suất 1 kênh cho nó gọn gàng anh à,em thích đơn giản chứ telos ngòai tầm với của em Con amp này có đối tác tụyêt nhất là pre CAT SL1.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em lại bị aaron nó vật sau khi thò que đồng hồ đo chạm 1 chân con bjt với nhau kquả rò DC cổng loa ra 5.4v .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Giờ thì như quân ....ta hả anh! chứ mà còn như thế em cũng ráng canh me lưới 1 thằng! :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Sắp có pcb aaron rồi,anh em nào còn thiếu hú em 1 tiếng nhé.

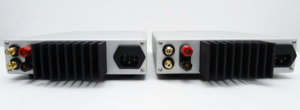

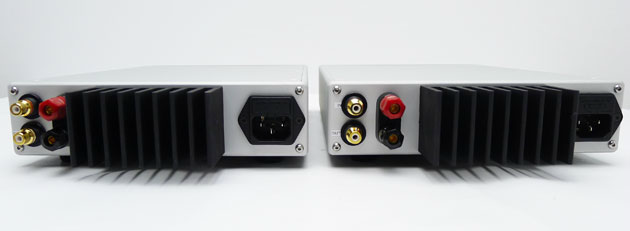

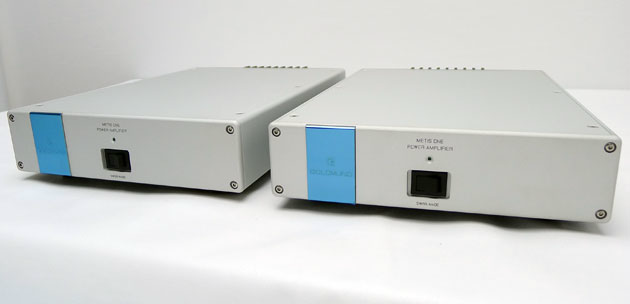

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em không đu theo công suất khủng như đợt trước nữa. Giờ làm cái amp nhỏ nhỏ nghe trong phòng thôi, GM có Metis One, 2, 3, 5. Metis là dòng sơ cấp, vậy là đủ. Metis One monoblock, chỉ có bo công suất và 1 cục biến áp 250VA, tản nhiệt bé tí. Metis 2 là pre-amp cơ bản, dùng Op-amp, volume PGA2310. Metis 3 là dual-mono power-amp, gồm 2 con Metis One đóng chung vỏ, còn lại như nhau. Metis 5 là intergrated-amp, tức là M2+M3 nhốt chung một chuồng, 5 = 3+2 là phải rồi. Ngoài ra JOB225 (JOB là hãng con của GM) dùng luôn board của M3, cắt bớt 1 cục biến áp và xài vỏ sắt dập để giảm giá. Telos 390 theo em thấy cũng chỉ là M5 thêm board gì đó vào hoặc phần pre gấu hơn thôi. Em làm theo hướng M-One, 1 PCB duy nhất cho 1 cục mono, tích hợp bảo vệ loa, LED chớp báo hiệu và pure-analog, biến áp chỉ cần 1 cục duy nhất 2 cuộn thứ đôi là ok. Lần này em vẽ luôn cả chassis nhôm khối, hơi tốn củi 1 tí. Tạm ké topic tí .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Cám ơn bác AnhKhois , chừng nào phát triển nó cho mình đu theo với , mạch nhỏ dễ làm , tốc độ cao , băng thông rộng , LK thì mình có sẵn rồi , khi xưa làm NAP NAC mình đã khẳng định với bác Quang là vẫn thích GM hơn , có lẽ hơi bảo thủ , trong khi chờ cục đồng cho cái Telos có lẽ theo cái này trước cho dễ .Thôi xin trả topic lại cho Arron. Thân
