Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác Quang ơi!! Tình hình là em muốn lấy 1 bộ pcb full (bo CS + bo nguồn + pre + BVL), Bác còn hàng không, nếu còn Chủ nhật này em vào lấy luôn. Cám ơn Bác trước nhé.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bo gì mà 5565 lủ khủ thế kia hả trời. Thèm quá. Bác nguyensyanhduy có còn dư thì để cho mình 1 cặp nhé.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác cho em biết bao nhiêu khói luôn đi, nếu chủ nhật này có vô Nhật Tảo thì em ghé chỗ Bác lấy luôn, em đang ở Thủ Đức nên vào đó cũng nhanh.

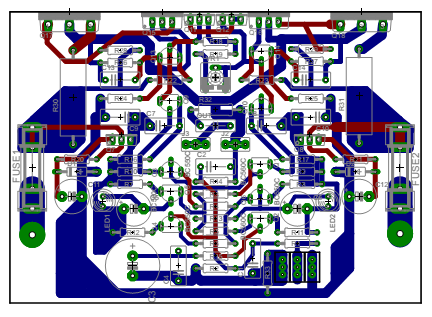

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c aaron đưa 2 e lên tản nhiệt ! layout theo QuangTran !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c layout của bác dễ nhìn nhỉ. ( theo cách nhìn của em ) :? . bác layout và lắp thành công chưa ạ?

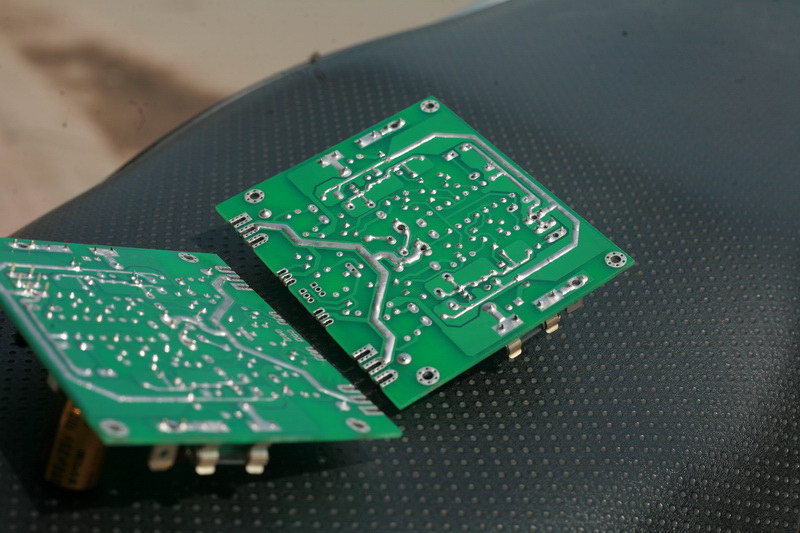

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Một lưu ý nhỏ khi lắp Aaron là các bác nhớ đắp chì thật dày lên những chỗ em chừa không phủ xanh như hình dưới. Việc đắp chì ngoài giảm nhỏ điện trở còn có tác dụng chống bong, hư hỏng PCB do quá nhiệt khi hàn rút hoặc mạch có sự cố, cháy sò... Rãnh chân sò tuy em đã vẽ chữ U để dễ trượt sò nhưng vẫn có thể bay Pad hàn nếu dùng hút chì, giải pháp khi thay sò là dùng mỏ hàn quẹt ngang 3 chân 1 lúc rồi nhẹ nhàng trượt sò ra, phần chì dính lại cũng dí mỏ hàn cho vừa chảy rồi rảy hoặc gõ nhẹ board xuống bàn là chì tự bay ra, nhớ là không dùng hút chì!
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em thay bằng c2383/ A 1013 có được ko bác. đến giờ e lắp vẫn chưa thành.....
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c [/quote] e mới layout mai e mới ủi ! :wink:[/quote] ztx bác thay thế bằng con gì vậy, những con mà bác quang đưa ra e đều ko kiếm được..
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c e mới layout mai e mới ủi ! :wink:[/quote] ztx bác thay thế bằng con gì vậy, những con mà bác quang đưa ra e đều ko kiếm được.. [/quote] bác đảo chân BC của nó lại chưa ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Vâng thanks bác. e sẽ cố gắng làm cho được......
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c mạch này là e tự " chế " mà, lôm côm lắm ạ. e ko có pcb. e đã chỉnh bộ bias như bác anhkhois gợi ý tức là e thay triết áp 1k bằng con 4,7k mới chỉnh được bias. mà toả nhiệt vẫn còn ấm ấm nếu để lâu.... chưa dám cắm loa vào. ko biết có sai xót gì nũa ko, em đã xem do kỹ mạch mấy chục lần rồi )
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c cái gì ấm ấm ? chỉnh Bias xong đo dc ra loa ! gắn thêm bảo vệ loa cho chắc rồi ....
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c nhìn mối hàn của bác chuyên nghiệp quá :shock: . đẹp như máy hàn vậy....
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c [/quote] tức là Tấm tỏa nhiệt hay là cái cặp công xuất nó nóng nhanh, e thấy bất thường nên chưa cắm loa... :?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c tức là Tấm tỏa nhiệt hay là cái cặp công xuất nó nóng nhanh, e thấy bất thường nên chưa cắm loa... :?[/quote] đo thử DC out bao nhiêu ! kiếm cái loa gẻ thử trước ! chắc Bias bác để cao quá ! bác bẻ chéo chân 2 và 3 mấy con Trans chưa ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em cũng bị tình trạng như bác, khi ktra thì phát hiện em gắn nhầm BD139 thành BD 140 và ngược lại. ko đo dc bias. Bác đo 2 chân B con 2 con ztx sát con lái nếu đc 2.4-2.6 V là gắn sò OK. Tụ 22p nếu gắn nhầm thành tụ lớn hơn thì bias nhảy vèo vèo :lol: sự cẩu thả của em đã làm em có chút kn
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác chỉnh mấy cái Pad của trở và bjt cho lớn lên chứ không khi khoan bị bong hết đấy, cái nữa là mấy cái Pad nên sửa lại thành tròn thì khi layout sẽ dễ hơn, mặc định của Eagle là Pad hình ô van hay elip và đường kính lỗ pad rất nhỏ nên khi layout đều phải chỉnh lại cho đúng với chân lk thực tế, khi làm mạch cho SK còn phải chỉnh to hơn rất nhiều (ủi thì nhỏ cũng được). Bác cho em hỏi cái rắc để cắn mấy cọc nguồn nó nằm chỗ nào trong thư viện lk vậy?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c khi ủi e thêm Pad vào ah ! cái cọc đó dễ mà ah ( lấy thư viện con tụ cho nó thêm 2 cái lỗ hiii ) Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Vậy thì tạo cho nó một lk mới luôn, đo đạc khoảng cách thực tế của cái rắc rùi tạo mới cho nó Pro :mrgreen:. Tất cả pad trong Eagle em đều phải điều chỉnh lại hết bác à, nếu để nguyên thì mình layout không thể khoan nổi vì quá nhỏ!
