Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c lúc layout mình tự sửa tại e dùng máy ko cố định cũng làm biếng tạo lk lắm ah !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chỉnh lỗ via và pad trong Eagle cho lớn lên chỗ nào vậy 2 bác ? Em mò hoài k ra. Phần Change --> Via k phải.

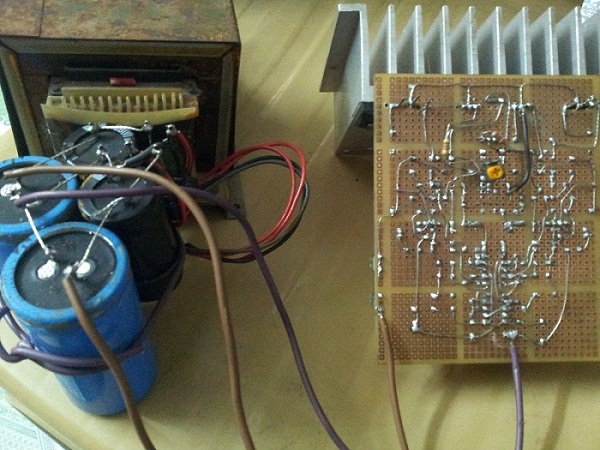

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Tình hình là e đã mod lại những con trở chỉnh bias và chỉnh được điện áp bias ( 10mv - 15mv... ), em cắm loa vào có tiếng sôi nhỏ, âm thanh ko bị nghẹt...( ko rõ bass ) nhưng tản nhiệt rất nóng, đặc biệt là 2 con sò công xuất, em chỉ nghe khoảng 30 giây đến 1 phút. là phải rút ra vì nó nóng quá. điện áp ra loa khoảng 0.25V, em có đo thêm điện áp chân B 2 con bjt Q13 Q14 chỉ có 0.8v ko được 2.4 -2.6V như bác langbam có chỉ dẫn ( mặc dù chỉnh triết áp bias lên xuống ) ???. Biến áp em dùng biến áp Nhật ra điện áp AC 31V - 0 - 31V. khi qua cầu nắn là 41v 0 -41V. tụ lọc 2 cặp 10000UF + 6800UF. không biết là em có phải mode lại điện trở đinh thiên, phân áp cho sò công xuất và mấy con driver ko nữa . đây là hình ảnh
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c 2 con bias bác cho e nó ôm nhau nha ! tản nhiệt có vẻ nhỏ !

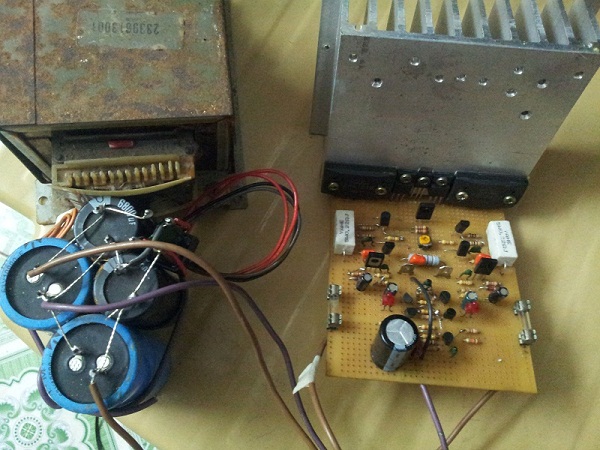

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em đang quá trình lọ mọ test, tản nhiệt dày 4 ly kích thước 10cm + 10cm + 4 cm.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Diod zener của bác đúng 24v chưa, Bác xem vị trí con 22p đã đúng là số này chưa hay bác phang đại con khác. Em cũng bị nóng nhưng khi thay con này 39p (vì em ko có tụ 22P) thấy sò lại êm ả. tgian bác đo bias lâu ko, nếu sai vị trí này thì bias lên từ từ tăng dần lên đấy.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em nghĩ bác nên lấy pcb bên a Quang về ráp thì tốt hơn. Bản thân cái mạch này nếu ráp trên pcb của a Q nếu không đúng mấy con bjt nó đã dao động rồi, nói chi đến việc DIY đi dây từa lưa như của bác thì thật khó vô cùng.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Diod zener của bác đúng 24v chưa, Bác xem vị trí con 22p đã đúng là số này chưa hay bác phang đại con khác. Em cũng bị nóng nhưng khi thay con này 39p (vì em ko có tụ 22P) thấy sò lại êm ả. tgian bác đo bias lâu ko, nếu sai vị trí này thì bias lên từ từ tăng dần lên đấy.[/quote] thanks bác, của em đúng zener 24v bác ah, điện áp + 24, -24V chuẩn bác ạ. em thay 1 con 10p // 15p. e đo khoảng 30 giây,e sẽ tìm tụ đúng tri số để thay a.. điện áp chân B 2 con Q 13 Q14 ko được 2,4 - 2,6V như của bác đâu ạ ????..mạch thì xem rất kỹ rồi tìm ko có chỗ nào sai ...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c [/quote] Em nghĩ bác nên lấy pcb bên a Quang về ráp thì tốt hơn. Bản thân cái mạch này nếu ráp trên pcb của a Q nếu không đúng mấy con bjt nó đã dao động rồi, nói chi đến việc DIY đi dây từa lưa như của bác thì thật khó vô cùng.[/quote] Vâng em cũng nghi như bác,( như vậy thì nhàn bác nhỉ, em lại rất muốn mày mò nghịch ngợm 1 tý, nếu làm dc thì vui lắm ) chắc phải vậy mới được. e nghĩ mấu chốt mạch này nằm ở 4 con ZTX :?: , sai thông số chắc khó lòng mà được.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Áp phân cực thế này quá lệch, phải xử nó rồi mới tính tiếp được bác nothingnever ơi ! Ủng hộ tinh thần diy của bác, giúp gỡ rối với bác tí: Bây giờ bác tách hẳn các tầng sau ra (tách chân B của Q13 và Q14 ra), đo lại áp phân cực này (giờ là chân C của Q9 & Q10) cũng phải đạt 2,4 - 2,6v. - Nếu vẫn không đạt thì bác phải tìm sai sót ở các tầng trước, đo áp chân B của Q9 & Q10 (đối xứng, tầm +- 18.5v) ... - Ngược lại nếu đạt thì mới dò đến 3 tầng sau ... (mà bác nên tháo cặp công suất ra cho an toàn)
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Vâng em cám ơn bác minhsondaklak nhiều. em muốn có 1 chút hứng phấn lúc xưa hay ngồi mày mò khi mà điều kiện thiếu thốn hơn bây giờ ạ . em sẽ làm theo hướng dẫn của bác, cố gắng làm được để ko phụ công các bác chỉ giáo ạ.

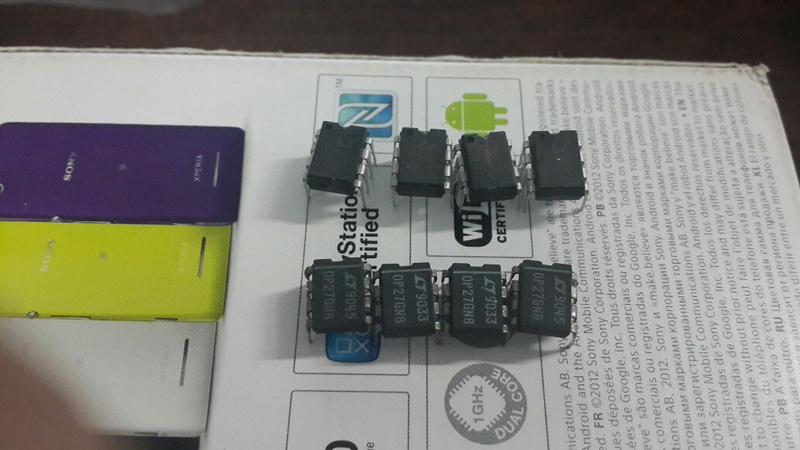

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đừng sửa thiết kế hảng,mình chưa đủ trình độ như mấy thằng tây lông đâu? Ngay cả việc chọn opamp làm buffer là cả 1 nghệ thuật...Tại sao phải chọn op27 mà không phải là con khác? Em thay 2 loại opamp cùng là op27 mà thấy đã khác rồi. Nghe Trần Thu Hà hát bài Tình thiên thu của A Khuê cực kỳ phê.

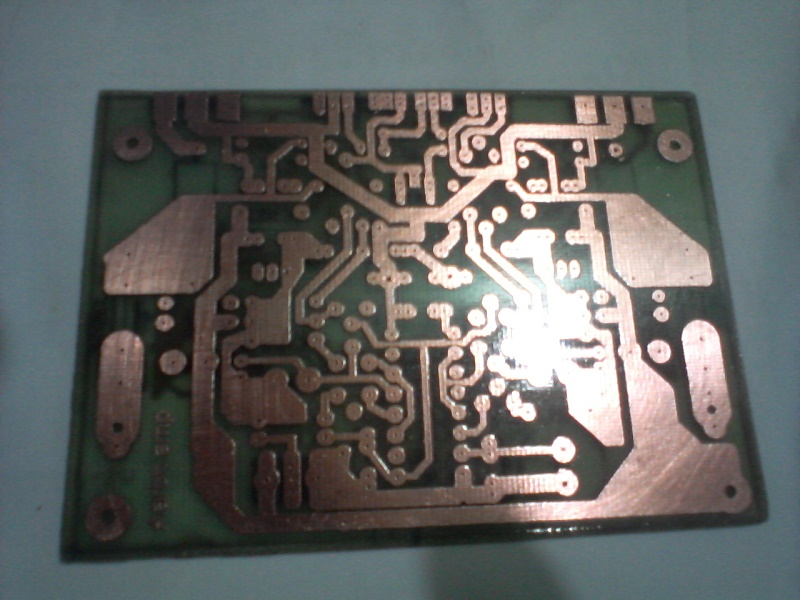

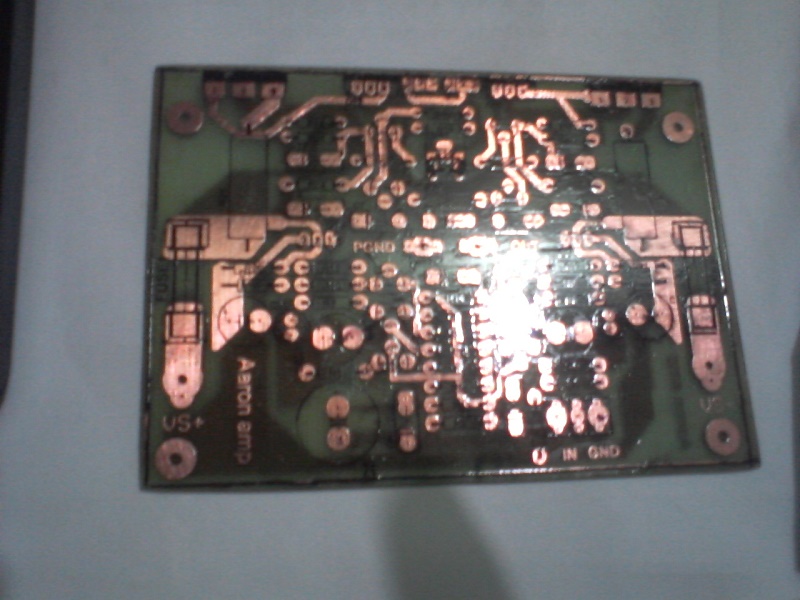

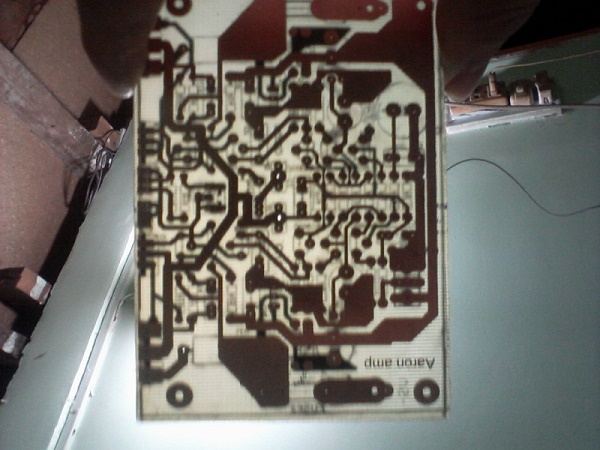

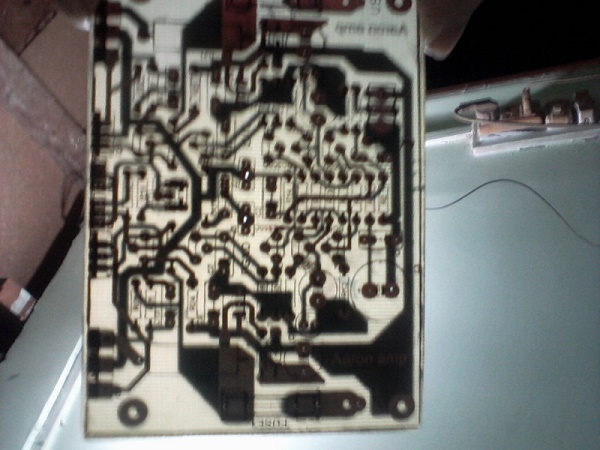

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Aaron của e đây ah ! làm biếng chưa khoan lỗ !

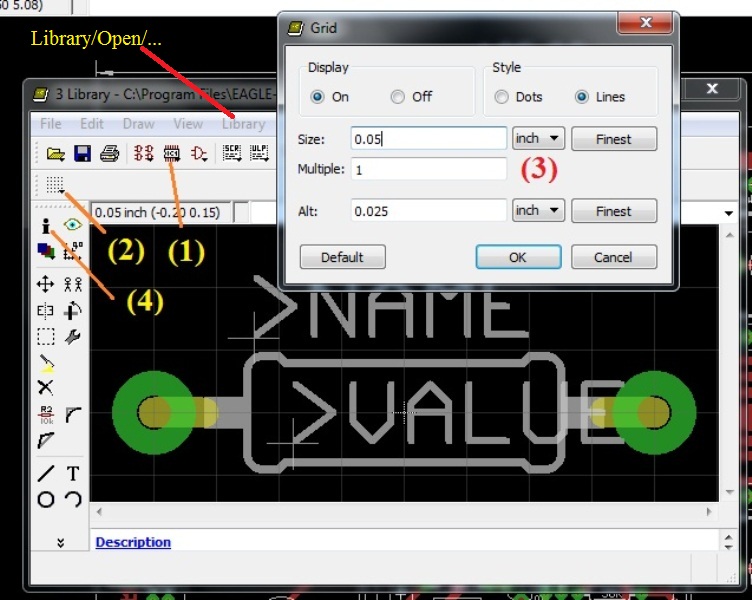

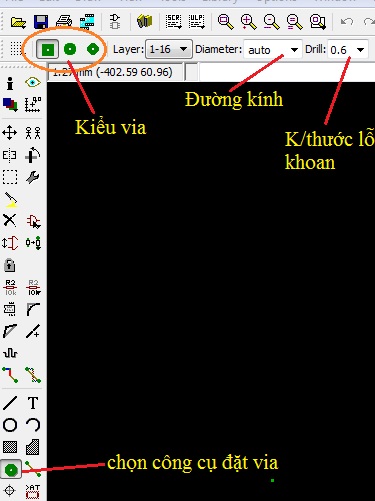

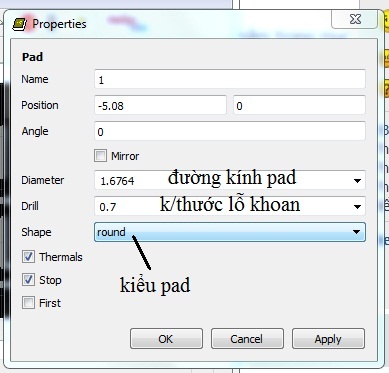

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác làm như sau: Vào Liberry -> Open ->chọn thư viện linh kiện có linh kiện bác cần chỉnh sửa mở nó lên (VD: trở nằm trong mục rcl chẵn hạn) ->làm theo thứ tự trong hình bên dưới: Bước (1) bác chạn lk mà bác muốn thay đổi kích thước pad, chỗ bước (3) thì bác đổi đơn vị đo từ INCH sang mm để mình dễ hình dung khi thay đổi kích thước lỗ Pad. Bước (4) sau khi chọn thì bác di chuột vào tâm của pad, nhấn chuột trái nó sẽ hiện ra bản thuộc tính (Properties) (cũng có thể bỏ qua bước (4) mà bác di chuột vào tâm pad vào nhấn chuột phải vào chọn Properties luôn cũng OK). Trong bản này có báo đường kính pad, lỗ khoan...(như hình bên dưới). Lỗ via thì đơn giãn hơn, bác làm theo như hình bên dưới theo ý mình muốn! Nếu lỗ via bác đã đặt rùi mà chưa vừa ý thì bấm chuột phải vào nó và Properties để chỉnh luôn.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c âm thanh nó phải hay mới ngon được ah ! :wink:

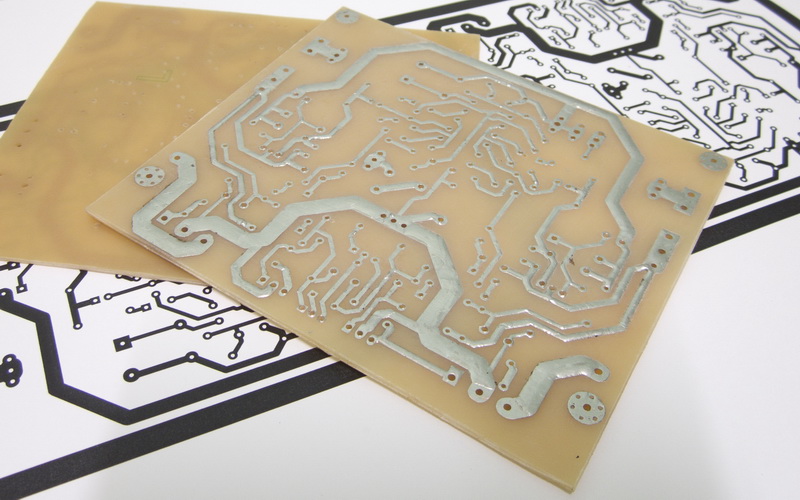

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Nhớ đắp thiếc thật dày chỗ mấy đường công suất, không là tróc mạch như chơi, mạch aaron đời đầu em ủi, thay sò không biết bao nhiêu vẫn không hư một phần nhờ pad rộng và đắp thiếc dày.

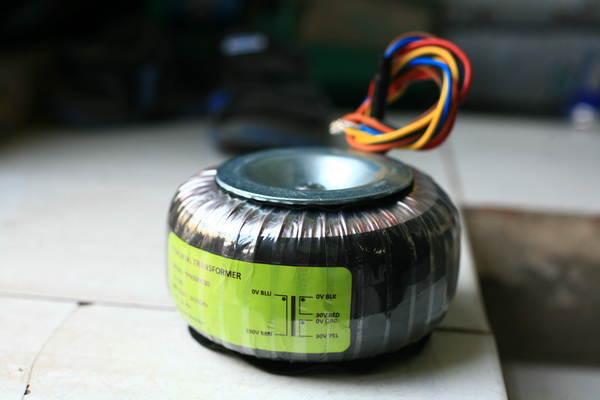

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Các bác cho em hỏi tí ạ : em đặt biến áp xuyến nếu đầu thứ là 30-0-30 mà 6A thì họ tính là nó tầm 180 w . Như vậy có ổn không ạ . Và nếu 600VA mà đầu thứ 30-0-30 là 18 A hả các bác . Ta nên làm cục như nào mới ổn ạ
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Tầm bậy quá đi, công thức cơ bản hồi phổ thông là P = U.I, Biến áp 30-0-30/6A thì 30x2x6 = 360VA, còn 30-0-30/18A thì 30x2x18 = 1.08kVA. Cục 600VA thì tức là khoảng 10A, dây thứ từ 1.8-2mm là ok, em tính dây đồng, dây nhôm không chơi.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c bác nào cuốn BA coi chừng gãy tay ! :lol:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cảm ơn bác anh khois , chắc bác kia đang nhậu say nên nói giảm đi 1 nửa rồi .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em cuộn rồi, tay vẫn khỏe, chỉ có điều là không có làm nhanh được.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cục của bác nặng mấy kg , đầu thứ bao nhiêu V , và bao nhiêu w ah ?
