Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Board vừa đẹp vừa chuyên nghiệp bên bác QuAng đã sẵn, giá lại rất hợp lý, 2 mặt mà đi dây hơi nhiều thì con này ủi cũng hơi đuối.

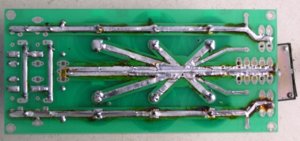

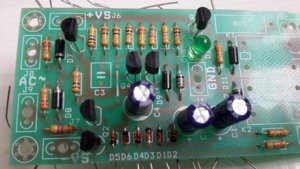

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em chụp lại cân cảnh các linh kiện để anh em dễ lắp,bảo vệ loa này hoạt động tốt nhất từ trước giờ.linh kiện dễ kiếm.Con Zener D10 là 1N4744 nhé.Q2,Q6 là a92,còn lại là À.2 relay loại 12V loại tốt.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mạch này xài 2 rờ le 12V nối tiếp, cũng có thể đấu song song thành 24V. Role này hơi khó kiếm và đắt nếu đúng loại xịn. E thích loại kiếng 8 chân kiểu công nghiệp hơn, xịn nhái đắt rẻ gì cũng có và rất dễ kiếm.

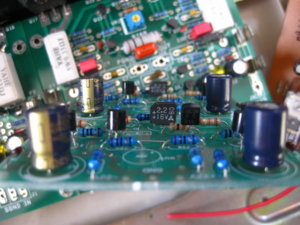

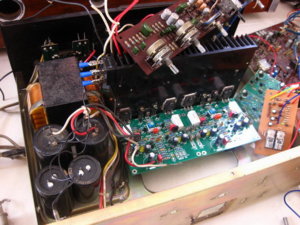

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Báo cáo tiến độ rùa bò Aaron nhà em trong cái áo Amp cổ Victor JA-S31 đời bảy lăm. Em để chừa nhôm trên cao cho bộ NAP5xx sắp tới, chạy dual system luôn. Hehehe
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em xuất được file verber sang file pdf để ủi anh ah !? Bữa trước em lọ mọ xuất cái file verber của Alexw88 (Sheen7) cho nên có kinh nghiệm vụ này ah !? Hoặc anh em nào ở HN có thừa thì để lại cho em với. Lô PCB mới về anh Quang cũng bay hết luôn rồi ah !?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c nay e mới nhận được board a gửi ! mai rảnh e hàn tụi nó ah ! thanhk đại ca nhiều !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Mình nhớ là LK cho BVL là Q6=A92 còn lại là A42 hết mà ? Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đúng là có một lần anh Quang Post list lk BVL chỉ có Q6=A92 và thiếu mất con D9 =4007 (em không biết gắn chỗ đó thành zen 15V :mrgreen: ) làm em mất mấy ngày mới làm xong cái BVL
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c hình như cái hình ( sơn trắng)bóng led xoay ngược hướng hoặc cái bóng led xưa cũ của em nó vớt cạnh sai - nên phải rút xoay lại :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cạnh vát (flat-spot) là Cathode (-), nếu bác xài led cũ thì nên đo lại cho chắc.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác nhìn bên trong ruột của bóng Led, bên nào cái mấu nhỏ hơn thì quay về phía (+).Hết!
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Không chính xác đâu bác ui, giờ nó loạn tùm lum, mình từng gặp trường hợp ngược lại rồi. Nếu led mới thì chân nào dài hơn là Anod, còn led cũ thì nên đo cho chắc.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chính xác. Nên đo nguội trước khi lắp vào cho đúng cực tính. Sau khi gắn vào bo vẫn phải đo lại áp rơi trên LED, để đảm bảo áp ghim trên LED đúng theo yêu cầu thiết kế của mạch, nếu LED dùng trong mạch nguồn dòng hằng,... thậm chí phải mát be, nếu cần. Cái này mình bị rồi khi ráp con Aaron.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bo BVL em test với AC28V đôi thì ok rồi, có Ac vào để dò cắt nhanh khi mất nguồn, nhưng e chưa test xem con này chạy với dải áp bao nhiêu để mình có thể gắn cho nhiều nguồn khác nhau ? Thêm nữa nhìn sơ đồ thì áp cấp cho role ra nó lấy bằng VS+, nếu dùng cho nguồn đơn thì mình vẫn cấp AC đơn vào ngõ AC và DC là GND và VS+, VS- bỏ, có đúng không các bác ? Mạch thiết kế dùng cặp A42/92 chủ yếu là dùng đc cho nhiều loại áp AC vì con A42 chịu đến hơn 100V, nếu thay bằng BJT như C1815 hay A1015 thì chỉ chạy tầm 30V đổ lại thôi, nếu k sẵn A42/92 mà amp chạy nguồn thấp áp tầm 30-0-30 đổ lại thì xài cặp gì cũng đc.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác May quá chưa xông điện , cái này dung cả AC và DC ( +v -v ) , vừa mới thay A42 thành A92 ( Q6 ) , khi test chắc chỉ DC không là được rồi , xem có cháy nổ không , hy vọng không có làn khói trắng .. Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Con này chẵn cháy nổ gì đâu bác ạ, lắp đúng lk + cấp áp đúng là đóng điện 3s sau nghe cái tạch liền! :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c chạy tốt lém, e bao làn khói trắng cho :lol: trình chụp lên tay quá a

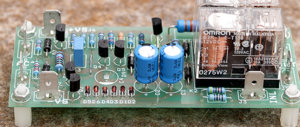

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Cám ơn các bác , cụ Ki có nhớ cái relay không , khoảng 2-3 năm trước mình uống cà phê với bác Quang ở Nhật ...Tảo , cứ chay ra vào chợ kiếm relay ốm ròm cho GM , chiều hôm đó mình qyay lại mua được 4 em này ở trong chợ :mrgreen: ,chụp hình này mình lôi cái máy Olympus cũ kỹ chỉ có vài chấm thôi E1 + 50mm F2 ( hồi xưa trước khi đi mang ra thương xá TAX nó trả 2 triệu , thế là mình chả bán nữa mang sang đây luôn lâu lâu chạc bin chụp bo chơi , vậy để mình đóng điện BVL này , kỳ này rang làm cho xong để còn quay lại với GM . Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c heeeee làm xong mấy em nì đê a,e thì xong hết rùi. E đang khởi động lại GMx rùi để lâu là do tuyển lk hịn thui, giờ đầy đủ hết rùi, chờ tay doancancel ranh bưng bê thui
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Sáng nay trốn làm 1h chạy ra NT mua mấy cái rơle này mà chả có chổ nào bán, các bác mua ở đâu thế? em chỉ cần có 1 cái thôi.

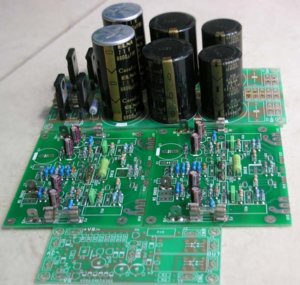

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Thấy các anh tự sướng em cũng ráng đu theo... :lol: ... do gom đồng nát nên còn lâu mới xông điện :mrgreen: ...Thân phải khoan bo hơn chục lỗ mới gắn được diode và tụ :lol:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Nhìn mấy con trở xanh xanh này dự là trong nhà chứa kha khá 2sc2240 đây
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Thế chắc chiều qua làm vài chai cho mát quá.....:d
