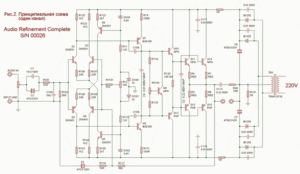

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác chú ý trong mạch là có 2 con A92 là Q2, Q6 nhé! nếu bác lắp theo boom (post cách đây khá lâu rùi) thì boom đó chỉ có Q2 là A92!!!!
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Khi trước mình cũng lắp theo BOM thì chỉ có 1 A92 thôi , sau này đã được sửa đổi , may qua mình chưa xông điện , hôm nay mình tạm thời chùi rửa chassis rồi layout như thế này không biết có được không chassis này hơi bị nhỏ , BA 300VA ( 30-0-30AC, nhà còn cái nhỏ hơn 150VA nhưng lại là 35-0-35AC ) , thôi sài đại vậy , lay out không được tốt lắm nhưng hết cách rồi mai mốt thử cái B1 búp phờ không biết để đâu nữa , bó tay thôi , xong mấy cái này còn quay lại với GM và THQ chứ . Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đẹp quá anh.Em làm 2 con amp phải nói mỗi cái có những điểm mạnh NAP nghe vocal rất tốt,tình cảm nhưng nghe giao hưởng hòa tấu thì không bằng AARON.AARON có xu hướng giống GM tốc xuất cao nên độ động cực tốt nhưng nghe nhạc vocal tây lẫn ta thì GM không bằng aaron. Nói chung là em lắp thử nhiều nên biết hết,không có phán bậy khi chưa thử 1 thời gian dài.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Mình biết vậy nhưng GM thiếu cục đồng , mình phải làm cho xong đi chứ. Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bo bảo vệ loa đặt ở vị trí đó bất tiện quá bác Hiền: dây ra loa phải chạy ngược chạy xuôi. Nếu chiều cao chassis cho phép bác thử dựng đứng 2 bo công suất lên như hãng thử xem sao, khi đó không gian tha hồ rộng và có thể bắt bo bảo vệ loa lên mặt sau máy, đi dây ra loa sẽ thuận tiện hơn. Còn 1 vấn đề nữa là buffer dùng điện áp +/- 15VDC, nếu cục xuyến của bác không có đầu ra 15-0-15 VAC thì phải tìm chỗ đặt cục biến áp đó nữa.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh em chọn linh kiện chuẩn như bác NDHien đi là khỏi lăn tăn nâng cấp.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh em ráp con này chú ý,tụ ngồn > 60.000uF rất dễ làm đứt cầu chì,và chết diode MUR860 nhé,chuyện này bình thường thôi.Tìm dioede dòng cao chút ,hay gắn soft start là ok.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chuẩn mà, Q2 với Q6 là A92. Vấn đề hơi đau đầu là em lắp nó đầu tiên vào vỏ, nó đã chạy tốt phần đóng trễ (rò DC thì chưa test), nhưng khi gắn chính thức vào thì nó lại nín - chỉ khác nhau là lúc đầu chưa và sau có tụ nguồn 10kuF. Thêm nữa là em có 2 bo, thay qua thay lại phản ứng như nhau. Đêm qua mệt quá ngủ rồi, sáng lại đi làm, tối về mần tiếp.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cái này em đoán chắc là mắt mờ do thức khuya, hôm nay bác khoẻ khoắn chắc sẽ tìm ra lỗi chết lk hoặc gắn nhầm giá trị lk :mrgreen: BVL này quá chuẩn, ráp đúng là chạy kể cả rò dc hoạt đông cực chuẩn, còn đóng trễ nhiều thì các bác thay con tụ 47uf lên trị số cao theo ý thích.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em dám chắc với bác là có một (hay hơn) A92/42 đã ra đi lúc bác tháo bo ra khi test xong đó (Em có lần cũng bị rùi). Test chạy ngon đến khi tháo ra (vừa mới ngắt điện là tháo luôn), đến khi lắp lại.....tèo!! :mrgreen:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Dám lắm, để tối về em coi lại. Đo nguội sơ sơ BC-BE các con 42-92 thì trở vẫn đúng, k có chú nào thông hay đứt. Nhưng vẫn ấm ức cái bo thứ 2 mà em gắn vào, nó k dùng 42-92 chợ mà C945 với A1015 tháo máy nhưng vẫn im ru. Tháo con R8 100R ra nó lại đóng cái cóc liền. Chứng tỏ tầng trước có vấn đề rồi.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c À, bộ Aaron nhà em hơi quái, đóng điện 1 phát thì 1 kênh 2 led sáng trước, kênh còn lại sáng nhau, tất nhiên 2 led mỗi bo sáng đồng thời, nhưng 2 kênh chênh nhau tầm nửa giây. Nó đều đặn như vậy chứ k có hên xui lúc bo này bo kia.

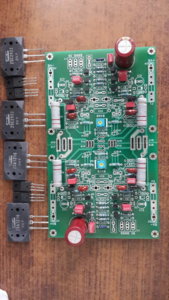

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Em chuẩn bị 1 bộ khác với linh kiện chọn lọc 1 chút xíu...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ôi 2 cái tụ cà phê fin đỏ đỏ ....... biết khi nào mình mới được như anh ấy ...
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh Quang cái con DAC PCM 1794 đâu rồi? Nói thật là em rất bất ngờ không hiểu tai sao chỉ đơn gian như thế mà cho ra âm vực rộng rãi thoáng đạt như thế, sân khấu không thể chê được, ngay chính cái CD khủng của anh cũng không thể qua măt, trong khi đó lại xài cơ cùi băp. Vậy thì đi đâu loanh quanh cho đời mỏi mệt . Anh tung bí kíp ra luôn đê! cho máy tấm hình xem tầng IV anh làm kiểu gì?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Cái này em thấy hao hao phần input, hy vọng sẽ dễ dàng hơn cho việc chỉnh offset
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c nhìn đẹp quá bác ah , nhưng theo em anh nên tách riêng biến áp và nguồn 1 bên và đối xừng với tản nhiệt nằm trong chasiss có vẻ ngon hơn ( em thấy hãng hay làm thế nên học theo ) 2 phần cách nhau bởi tản nhiệt
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Với cái vỏ như bác ấy thì layout vậy chuẩn rồi, khó có thể đối xứng đc vì nhôm đã nằm lộ thiên làm mặt sau, xuyến đặt giữa thì cấn nguồn. Trừ phi vỏ to hơn và cái gì cũng tách làm đôi, 2 xuyến, 2 buffer, 2 nguồn thì mới mong đối xứng đẹp đc bác ạ.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c cá nhân em thì ko thích để biến áp gần bo cs lắm hehe , nếu vỏ to hơn xíu thì ổn hay ta cưa tản nhiệt đi bác nhỉ haha
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c nếu biến áp để gần boad công suất.bác mua cái ca inox đậy lên khỏi lăn tăng.nhưng bác nhớ trả bản quyền cho cụ lý nhé hihihihi.(cụ lý đừng chém em nhé)
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chào các bác Cám ơn các bác đã cho ý kiến , nhưng mình thấy khó quá vì hộp chỉ cao có 75mm thành ra để đứng bo CX là không thành rồi , đối xứng thì đẹp quá ( giống như bo CX vậy ) nhưng không khả thi vì kích thước của hộp hơi bị nhỏ , mình dung 36000uF/63V cho mỗi bên +- chắc cũng chả cần sóp sì ta làm gì vì di ốt nguồn chịu trên 25A , cố gắng làm cho xong đi vì có nhiều dự án treo quá ( GMX ...) . Còn mua cái ca inox up vào thì lấy bản quyền của cụ Lý luôn , nhưng khó úp lắm vì chiều cao của vỏ hộp , mình phải kiếm miếng cao su dầy để cho con bù lon khỏi chạm vào vỏ hộp do BA nhà có sẵn nên không có lựa chọn được . Thân
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Mấy hôm nay bực bội cái bo BVL, lắp cái thứ 3 rồi, chả hiểu sao 2 cái kia lắp cho người ta chạy ok, đến mình thì nó chả đóng. Đo nguội k có con nào chết, móc hết ra đo hfe lại từng con vẫn chuẩn, nghe lời bác Văn Dê Ka thay sạch cho bõ tức, vũ như cẩn. Ngồi ngâm cú cái mạch thì thấy là, AC nắn bán kì để vào Q3 nhưng nếu gợn sóng quá vì k có tụ lọc thì khả năng cao Q3 ở trạng thái dẫn và ngắt xen kẽ, theo đúng nhịp bán kì, tầng sau chờ Q3 dẫn ổn định, tụ C4 nạp đầy nó mới đóng rờ-le được. Em phang 1 cái tụ nhỏ, tầm 2.2uF vào song song R7 thì quả nhiên mạch hoạt động ok liền. Tụ nhỏ quá thì vẫn k có tác dụng (thử 1uF k ăn), nhưng lớn quá thì sẽ mất tác dụng cắt nhanh role khi mất nguồn (AC). Thêm nữa, 2 tụ C1 C2 theo em 47uF là hơi lớn, có tác dụng làm trễ, chờ cho "xác nhận" đúng là rò DC thì mới ngắt. Với 47uF và kích thử thẳng vào nguồn 35V VS thì phải mất tầm 2.5s nó mới chịu nhả rờ-le. Áp vài Volt DC thì loa còn gồng được chứ phòng 35-50V vào mà còn chờ đợi thế này thì khói đã nghi ngút. Em xử lại bằng 22uF là quá đẹp, ngắt gần như lập tức khi chọc DC vào. Mạch này test thử, mất VS+ đương nhiên rờle nhả, vì đây cũng là nguồn cho role qua Q6, nhưng mất VS- mạch vẫn hđ bình thường, mọi tính năng vẫn đúng. Vậy em cũng chưa hiểu nhúng VS- vào đây để làm gì ? Có DC, Q1 dẫn, theo tiếp giáp Q2 qua D6 về mass là đã cắt được rơle rồi. Tóm lại là theo em nên thay C1,2 =22uF và thêm tụ 2.2-4.7uF // R7 để mạch hoạt động chuẩn hơn - nếu bác nào dính trường hợp như em.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Aaron + buffer diamond chơi bài này phê quá !

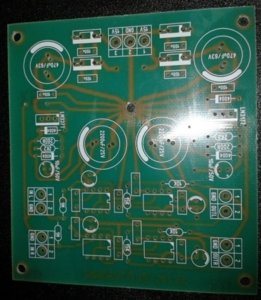

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c anh quang xem giúp em mạch này ráp ntn? ko có sơ đồ nguyên lí khó ráp quá
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ngoài những chổ in tên linh kiện , nó còn có 7 cái jump mặt trên đó, bác phải để ý ^^
