Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em mạn phép trả lời anh Quang , mạch này bác làm phần nguồn trước bác sử dụng ic LM 317 và LM 337 để cho ra áp 15 vol +- . bác dùng biến áp đôi thứ cấp lớn hơn 15 vol là ok, con trở 2k2 cũng sẽ quyết định điện áp ra , bo này sử dụng opa 4 con bác lắp đúng chiều khuyết . em đang nghe với op07 philip nghe tiếng khò khè leng keng cũng hay hay, bác nên đo điện áp 2 đầu tụ to ở giữa truớc khi lắp opa nha , LM 317 ,337 có thể cháy đó ( hên xui em mới bị ) mấy con tụ phân cực gần opa là 10 uf hết nha bác
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Bác tiến bộ nhanh quá! Chúc mừng bác Thân chào!
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c cảm ơn bác supper famer quá khen , cũng may mắn nhờ anh em trên này chỉ bảo nhiệt tình , nhưng đôi khi em vẫn bị khói lửa . và em cũng vui vì điều đó .
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c hôm qua đi lang thang .tụ wima mà no đục như gi còn gì là của nửa trời.chậm chân chúc là cả boad mới tinh
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em làm cái hình bự lên. coi mới tiết .60k 1tấm em quất hai tấm đi hết 120k
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ái dza, cái kho ve chai ni càng ngày càng nhập nhiều đồ ngon nhỉ?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c các bác trong nam đi ve chai nếu có OPA627 để lại cho em mấy con a.. em xin cảm ơn và hậu tạ
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Có nguồn - VS để khi ngõ ra loa = -VS khi đó dòng sẽ đổ từ GND qua D5 qua BE Q1 rồi qua Q2 về -VS . Nếu không có -VS thì loa sẽ về đâu?
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c thì em nó về việt hùng chứ đâu anh hihihi
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c À đúng, em quên, khi test gỡ VS- ra thì mạch vẫn đóng trễ nhưng lúc test rò DC thì vẫn đầy đủ cả 2 vế nên chích lên VS+ hay xuống VS- nó đều cắt (lúc đó em quên, cứ nghĩ tháo VS- ra rồi sao nó vẫn cắt được khi rò VS- (?). Nói chung là mạch đơn giản, hoạt động chuẩn. Muốn cắt nhanh hơn thì hạ 2 con tụ lọc C1,2 47uF xuống còn 22 là an toàn hơn.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Anh có 1 tấm còn nguyên chưa đục hhe. Bo này ngon ở chỗ là có 4 con 546 và chục con 556 Phillips bạch diện

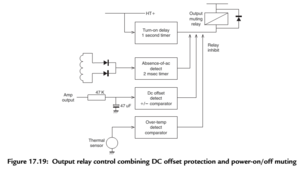

Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Nếu muốn hiểu sâu về mạch điều khiển relay bảo vệ loa, đóng chậm ngắt nhanh,... trong topic này, thì các bác tham khảo cuốn Audio Power Amplifier Handbook của D. Self nhé, vì bác anhkhois layout theo sách này. Sơ đồ khối như hình dưới. Trong phần bảo vệ DC, R=47K và C=47uF là mạch lọc thấp qua, quyết định ngưỡng ngắt relay khi có rò DC, thời gian ngắt là 78 ms. Với giá trị linh kiện đã cho thì ngưỡng ngắt là +/- 2.4V, nếu dùng nguồn +/-, và là +1,05V và -5,5V (không đối xứng) nếu dùng nguồn đơn, đó là lý do ông Self dùng nguồn đôi (nhìn sơ đồ các bác sẽ thấy -Vs chỉ dùng cho mạch dò DC). Thay đổi tụ của mạch lọc thấp qua sẽ thay đổi ngưỡng ngắt relay, nhưng coi chừng relay nhảy lạch cạch liên tục do quá nhạy. Theo ông Self thì +/- 2,4V là OK rồi, nếu dùng A42/92 (volt cao, Hfe thấp) thì ngưỡng chỉ còn +/- 2,1V, các bác dùng transistor có Hfe cao thì ngưỡng có thể thay đổi so với khi dùng A42/92. Theo kinh nghiệm bản thân của mình thì mạch này chạy tốt, ráp 1 lần ăn ngay.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c J8, J9 bắt buộc nối vàỏ 2 dây AC trước cầu diode, chỗ này nhiệm vụ là lấy mẫu AC cho mạch ngắt relay tức khắc khi bị mất nguồn. Chú ý là chỗ này thực ra là chỉnh lưu toàn kỳ vì 2 dây AC ngược phase nhau, như vậy dù không có tụ lọc thì tại cực B của Q3 lúc nào cũng có áp kích (~0.6V) => Q3 luôn dẫn. Khi có sự cố mất AC dù là 1 bán kỳ (nổ cầu chì hoặc lỏng dây 1 trong 2 cuộn AC... ) thì mạch chỉ còn 1 vế AC => trở thành chỉnh lưu bán kỳ và sẽ có lúc Q3 ngưng dẫn, Q3 ngưng dẫn xảy ra hiệu ứng dây chuyền về phía các BJT sau và kết quả là relay ngắt loa tức khắc. Thêm tụ chỗ //R7 làm mất đi đặc tính ngắt điện chỉ với 1 vế AC bị mất của mạch này. Lưu ý là đã có bác nối sai dây biến áp dẫn đến 2 cuộn dây cùng phase, hậu quả là không những bảo vệ loa không đóng mà hát không ra hơi vì cầu diode chính cũng chạy bán kỳ! Test: các bác thử giật 1 dây biến áp hoặc 1 cầu chì ra khỏi mạch relay nhả ngay trong khi khối nguồn với tụ vài chục ngàn uF vẫn no điện (+VS, -VS không thay đổi). Bảo vệ DC: - Khi có DC ra loa: Nếu DC dương và lớn hơn 2.2V sẽ có dòng đi qua R1, D1, be Q1, be Q2, D6 về mass, tất nhiên là có dòng qua mối nối be thì Q1, Q2 cùng dẫn và VcQ2 sẽ xuống mức thấp, một lần nữa các hiệu ứng dây chuyền phía sau làm relay ngắt. Nếu DC âm và độ lớn đủ 2.2V thì dòng sẽ đi từ mass, qua D5, be Q1, be Q2, D2 về R1. Tương tự như trường hợp DC dương, relay cũng ngắt. Test: Lấy VOM cơ làm nguồn, để thang đo Ohmx1, 1 dây vào mass, 1 dây vào IN_L hoặc I_R relay sẽ ngắt trong chớp mắt, không thì lấy nguồn chập thẳng vào IN_L; IN_R cũng tương tự, không có chuyện 2.5s sau mới ngắt. R1, C1 là mạch lọc thông thấp, nếu bỏ C1 thì chỉ cần tín hiệu lên trên 2.2V relay sẽ ngắt, kể cả AC, giảm C1 nếu bác thích, nhưng sẽ có nguy cơ chỉ cần bass sâu chút là relay ngắt. Mức 2.2-2.5V là hợp lý, loa có thể chịu được DC khoảng dưới 2V (tầm 0.5-1W). - Mạch có vòng trế khoảng 2~3s, do Zenner 15V và tụ đóng chậm quyết định, cứ mỗi lần mạch ngắt vì bất cứ lý do gì tụ này đều bị xả, phải có thời gian delay nó mới nạp lại được, tránh tình trạng có relay đá liên tục nguy hiểm.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Đã bác nào nghe thử buffer gắn NE5534 chưa vậy.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Chắc cụ lại đi ve chai kiếm dc cái tổng đài dt phải không :lol:
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ko biết nữa hehe. Chỉ biết nó là op amp chứ ko biết nó nằm trên cái mạch gì. Với lại có hơn chục con op amp vỏ sắt mà ko ghi gì. Đang đoán mò nó là hàng OEM nên nó ko ghi tên Opamp
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c e gắn thử thì nó phọt DC ra khá nhiều làm e tiêu mấy con sò lông ! ghép nó sau mấy con OP thì ok !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c Ọc, căng quá nhỉ. Của mình giống hệt con này này. Bác nói cụ thể cách ghép nó dư lào. Lắp 4 con thì ko được ???
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em có con NE5532 có hình chử S như vậy không? Có để anh 1 chú nhe.
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c vâng ! bác cứ thử DC trước khi nối qua Aaron là ok ah !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c em có con NE5532 có hình chử S như vậy không? Có để anh 1 chú nhe mổ mắt chưa a ơi !
Re: Ampli Bryston và Aaron:có ai đã lắp theo topo mạch này c mỗ rồi đang dưỡng thương chưa dám đụng đậy gì,,,cử luôn nạp tụ...
