Dạng xung của nó ko đối xứng thì nó vẫn cho ra nguồn đối xứng thôi bác ơi vì ở đây ta dùng biến áp 3 đầu ra, điểm giữa lấy mass. Ví dụ như thế này là bác hiểu nè: biến áp sắt thường có 3 đầu ra, điểm giữa nối mass, 2 cuộn dây đó ko đối xứng thì khi ta chỉnh lưu bằng 4 diod thì vẫn ra đc điện áp đối xứng vì: mỗi phía VCC đầu đc chỉnh lưu cả 2 bán kì như nhau thôi
Các bác lắp con TDA8920BJ mà chạy với nguồn xung em nghĩ là rất lý tưởng đó. Vừa gọn nhẹ, hiệu suất cao, công suất vừa phải,... chất âm thì chưa biết thế nào thôi, chứ mà nó hay hay thì khỏi chê :roll:
Biết nói thế nào nhỉ ? Theo em bác nên đọc lại tài liệu đi rồi tư vấn cho ae cũng chưa muộn mà :wink:
Xung trong nguồn ngắt mở hình như còn phụ thuộc xung này âm hay dương gì đó em không rõ lắm. Bác nào làm tivi nội địa hay quấn dây vào flyback để lấy điện ........... giải thích giúp, em làm rồi mà không hiểu phải giải thích thế nào.
Hôm qua có người bạn cho em mượn 1 cái ampli nhỏ bằng bàn tay, nặng khoảng 100gr, nghe nói xách ở nước ngoài về. Em mang về cắm điện 12v, đấu cặp loa KOK, cấp tín hiệu vô nó hát phừng phừng, duy tiếng bass thì yếu. Không biết nó dùng con gì mà nhẹ thế. chưa dám mở ra xem vì sợ rách tem. Híc, làm 1 chú ampli 100w bỏ túi cỡ gói thuốc lá, lâu lâu mang đi giao lưu cũng vui.
Bác nói như vậy thì chắc em phải ngâm cứu lại rồi. Thực ra em làm cái nguồn đó theo kiểu mò làm đại thôi nhưng thực tế thì em cũng đã tạo ra đc +/-22V (theo em thì nó có vẻ đối xứng) chạy cho cho Ampli sò này (ảnh) bình thường. Xin cảm ơn bác đã góp ý kiến ! http://i1140.photobucket.com/albums/n57 ... 1043-1.jpg
Trong datasheet của nó ko vẽ sơ đồ mạch của con BJ mà có sơ đồ của con BTH, vị trí chân 2 con này hoàn toàn khác nhau. Các bác phải liên kết vị trí chân của nó với tên cho hợp lí là OK. Chú ý chỗ SGND các bác nối với mass là đc Mạch của em này quá trời tụ điện luôn, đã bỏ bớt 1 số tụ rồi nhưng vẫn nhiều. Các bác ơi giúp em vụ này đi, chỗ em ko có linh kiện con này mà em thì lại muốn theo em nó đến cùng. Vậy bác nào đó có thể mua hộ rồi chuyển phát nhanh cho em với đc ko ạ. Em đang ở Đà Nẵng. Xin cảm ơn trước ! .
Các bác ơi giúp em vụ này đi, chỗ em ko có linh kiện con này mà em thì lại muốn theo em nó đến cùng. Vậy bác nào đó có thể mua hộ rồi chuyển phát nhanh cho em với đc ko ạ. Em đang ở Đà Nẵng. Xin cảm ơn trước ! .[/quote] Em chỉ có 1 con, cũng chưa đi mua thêm được. Bác PM em địa chỉ đi em gửi cho, em sẽ mua sau vì dễ mua mà. Chiều ngày 24 em mới chuyển được vì mai bận rồi.
tình hình là mình đã làm xong 2 em rồi. nhưng vẫn chưa kiếm được nguồn để thử. chưa tết mà giá cả đã leo thang rồi nguồn đôi 10a đòi 160k lận mấy chú tụ 10000u rã máy lại đòi 50k/1em. đúng rồi trong pcb trên đã bớt đi mấy con tụ cho gọn. trong đà nẵng thì bác ra chipviet ở 41 đoàn thị điểm hoặc 7 trần kế xương mà hỏi xem họ có không. mà ở đó họ có bán cuộn cảm đó có lại 22h rất thích hợp để xuất ra loa với giải 4om đấy
linh kiện của con này toàn loại có sẵn mà bác nquoccdt mấy con trở 30k, 22om, 5,6k, 10om tụ thì có 104, 224, 153, 474, 334, 470u, 100u có gì đâu mà khó kiếm chứ quan trọng là bác phải kiếm được em 8920bj ngày trước mình còn làm trong đà nẵng trong đó linh kiệm tụ và trở có bán nhiều mà bác
Em chỉ thiếu con TDA8920BJ thôi, chứ còn mấy linh kiện kia thì dễ kiếm rồi. Mà tụ ở đâu em cũng không biết mua ở đâu ra mấy con tụ ngon ngon. Mấy con tụ vuông vuông với tụ nối tần hỏi ko ai nói có hết. Bác quydiachat chạy thử mạch chưa? bác kiếm đại cái nguồn nào đó cho nó chạy thử rồi cho ý kiến đi bác.
không cần dùng tụ như hình vẽ đâu cứ dùng tụ của anh ba tàu là được rồi đang tính mua em nguồn xung để thử nhưng lại mắc quá
tình hình là 28 này em có thằng bạn vào đà nẵng bác nquoccdt có mua 8920bj ko em mua hộ cho rồi nhờ bạn mang vào. có j alo ngay cho em theo số 0989136124 vi em đang chuẩn bị đi chợ giời hahhahh

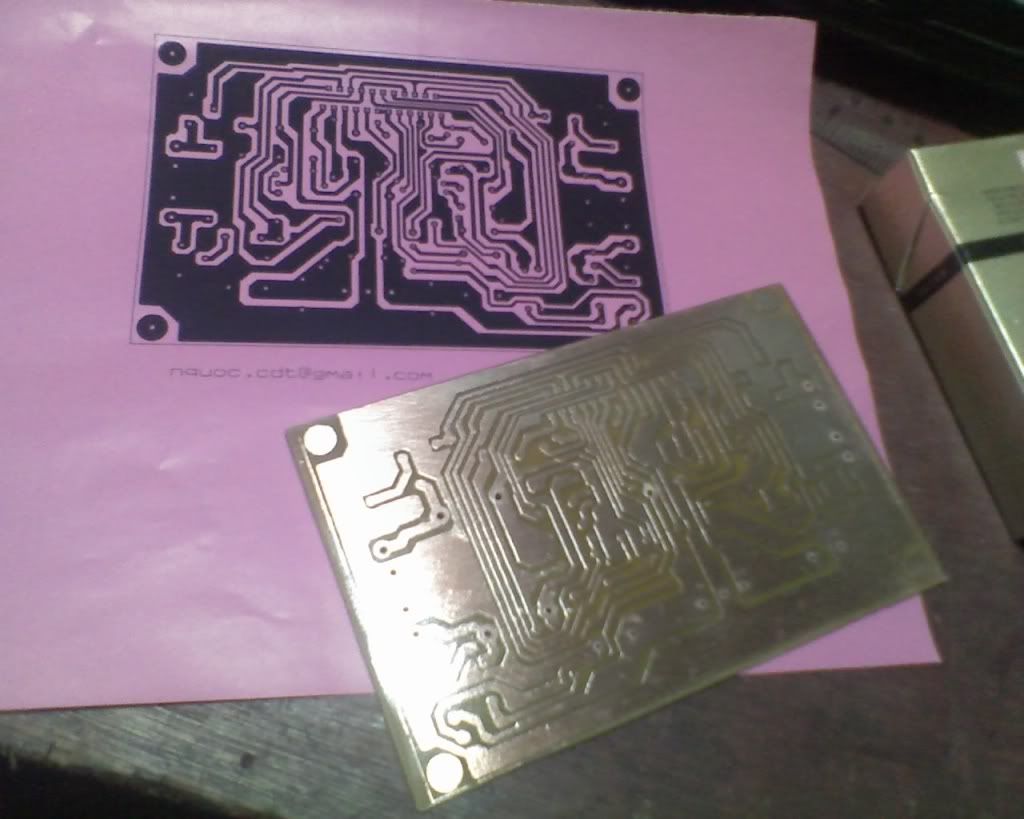

Bác Steely vừa hộ trợ cho em con TDA8920 chắc có lẽ là ngày mai em sẽ nhận đc. Xin cảm ơn bác Steely rất nhiều! Sướng quá nên chiều nay em đã làm xong cái PCB ngày mai nếu nhận đc thì thì em sẽ lắp chạy thử. he he vui quá! Mà chắc em cũng ko chú tâm vào làm vụ này đc vì tuần này em phải bảo vệ cái đồ án, bảo vệ xong rồi làm cho sướng @quydiachat: xin cảm ơm bác đã có ý giúp em. Bác Steely vừa mới gửi cho em con này khi trưa rồi http://i1140.photobucket.com/albums/n57 ... 7_2109.jpg
Đây là Semantic của TDA8920BJ em đã vẽ lại, các bác cho ý kiếm có gì sai ko. Đã xóa do vẽ sai. Sẽ update sau !
Em cũng muốn làm một quả, khôg biết con này nhật tảo có bán ko các bác bác nào biết cho em cái dịa chỉ chổ bán với, lỡ đi tới nhật tảo mà khôg có thì mệt lắm vì khá xa. Con 8294 cũng được vì con này 2x120W luôn, choi BTL luôn oánh cho hoành tráng
pcb của bác nquoccdt đẹp ghê nhìn như người mẫu vậy. bác up lên cho anh em cùng làm nhé. tình hình là em đã xong hết rồi nhưng mỗi tội vẫn chưa có nguồn. trong lúc chờ đành đóng loa vậy vantuan8485 bác định làm con 8924 à con này bác kiếm hơi khó đấy mà có em nghĩ nó là ic dán thôi
Em định lam con 8920 bác ạ, em hỏi con 8924 la coi bác nào thấy nó có bán ở đây không thôi. nếu có mình chơi luôn cho mạnh.
Nhờ sự giúp đỡ nhiệt tình của ae trong 4rum em đã làm xong phần mạch điệm của TDA8920BJ chạy ngon lành. Em cho chạy thử với nguồn thường +/-15V và với nguồn xung +/-24V đều ok. Phải công nhận em này có nhiều ưu điểm thật, nó chạy ko cần tản nhiệt mà vẫn ko nóng lắm, bass sâu và mạnh, tuy nó nhỏ nhỏ thế mà công suất thật kinh khủng,...Tuy nhiên do chỉ mới làm chạy thử thôi nên linh kiện em dùng chưa đúng giá trị và tiêu chuẩn, cuộn cảm em chọn đại chưa đúng giá tri nhưng nghe cũng đc và tiếng tressble hơi bị rè chưa chỉnh đc. Do 2 ngày mất mạng nên em chưa thể review đc, em đang dùng máy tính của bạn.
Em chưa có mạng nên chưa thể đưa "người mẫu" lên đây đc. Bác nào cần thì gửi mail cho em em sẽ gửi hết tất cả cho. Chú ý là PCB em thiết kế các đường công suất hơi bị nhỏ nên các bác có thể đổ thêm chì vào cho đảm bảo. Email: nquoc.cdt@gmail.com
Các Bác cho Em hỏi là Chợ Trời HN thì sẵn có loại chân dánBTH hay chân cắmBJ ạ? bác longpc ngoài chợ giời chủ yếu bán lại chân cắm thôi, ở của hàng bà Loan có nhiều lắm giá 59k/1em rẻ hơn được một 1k có được 1 điếu thuốc hút cho thơm miệng. chúc mừng bác nquoccdt. bác hãy dùng đúng giá trị các linh kiện là ok rồi không cần phải thay đồ xịn đâu. mà bác đánh cho loa mấy ohm vậy a?nếu bác chơi loa 4 ohm thì dùng tụ xuất 0,68uf nếu không có thì dùng 0,5uf cũng ok. còn cuộn cảm thì bác dùng dây 1ly quấn xung quanh cái bút chì và quấn 2 lớp mỗi lớp tầm 25 vòng là được 22mh rồi đó
