tình hình là em kiếm được ba rồi 135k/10a tụ tị cũng đủ rồi mỗi tội là chưa có thời gian để lắp. tối nay nhất quyết phải lắp và đóng điện xem thế nào. để đẩy mạch phong trào em đề nghị bác nquoccdt up pcb lên để anh em cùng nghiên cứu và lắp. bởi vì em thấy pcb của bác bố trí linh kiện rất đẹp bác nquoccdt này em của bác tress nghe chưa hay theo e nghĩ là do cuộn cảm của bác lớn quá đấy. em đoán cuộn cảm của bác là lấy trong nguồn của vi tính ở đường stanby a?
File đó có cho kích thước/tỉ lệ thật, layout mặt linh kiện khg bác? Em nhìn cái file bác post trên hơi khó hình dung kích thước thật. Nếu có đầy đủ em chuyển cho họ làm PCb cho dễ ấy mà!
không có đầy đủ đâu. nếu làm theo pcb minh up thì lúc hàn linh kiện hơi khó đó. tốt nhất nói nquoccdt gửi cho cái pcb đó dễ lắp ráp hơn

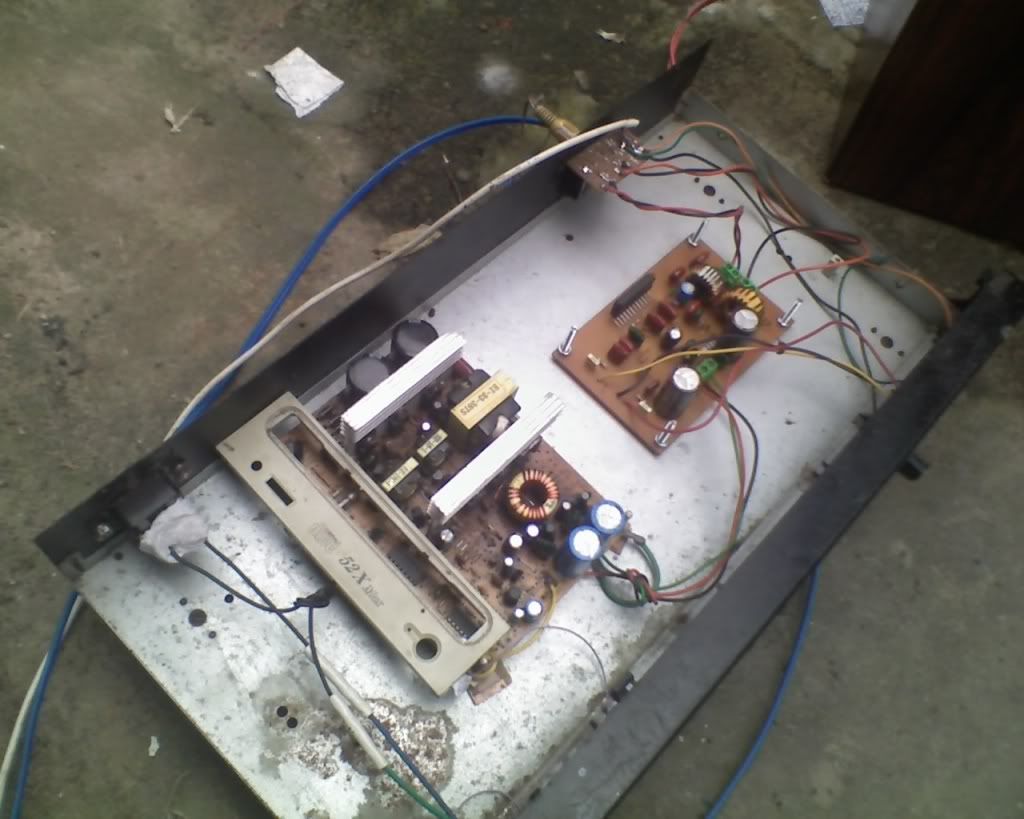

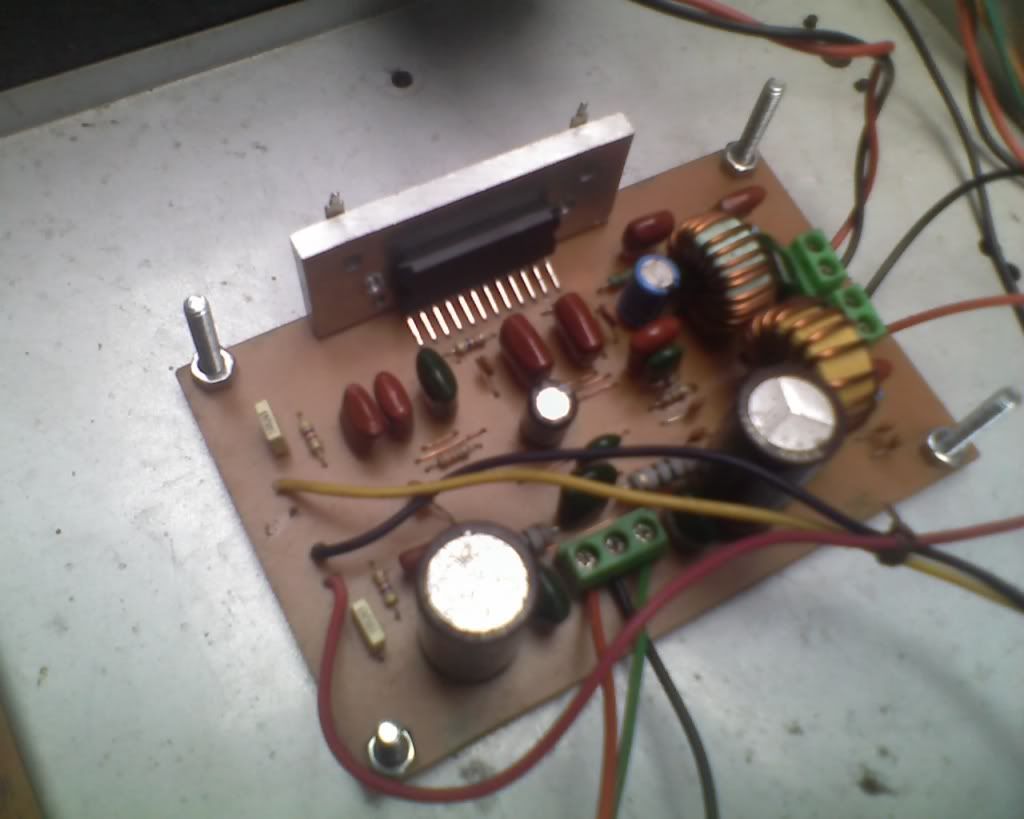

Em làm chạy thử thôi nhưng thấy cũng đc. Trước đây em có lắp mạch TDA7294 rồi, em thấy TDA8920 có ưu điểm hơn hẳn con này. Bass con này cực kỳ mạch mẽ và uy lực, IC gần như nóng ko đáng kể, mặc dù chạy ko cần tản nhiệt thì nó vẫn ko quá nóng. Riêng 2 cuộn cảm em kiếm đại 2 cục trong nguồn xung cũ mọc đại zô nghe thử (bên to bên nhỏ, bên cuộn to thì hát to hơn ). Loa thì em chỉ có đc mỗi một quả cùi cùi đó thôi, loa 8 Ohm. Các bác cứ lắm nghe thử đi, có gì biết thì em sẽ chia sẽ cho Đây là một vài hình ảnh http://i1140.photobucket.com/albums/n57 ... 0_1220.jpg http://i1140.photobucket.com/albums/n57 ... 0_1219.jpg http://i1140.photobucket.com/albums/n57 ... 0_1221.jpg
Các bác cứ gửi mail cho em rồi em sẽ sớm reply cho. Em sẽ gửi đầy đủ các các file định dạng .pdf (ko hề cá nhân ) cho chứ đừng PM cho em trên diễn đàn vì em ko vào diễn đàn thường xuyên. Chúc các bác thành công! @regular: Em đã gửi cho bác rồi đó. Email: nquoc.cdt@gmail.com
bác nquoccdt chạy thử sợ cháy nổ hay dọa ông hàng xóm mà mang ra ngoài góc sân thử vậy? a mà bác gửi cho em xin bản vẽ và pcb của bác vào hòm thư này cho em nhé quykt109@gmail.com
Em đem mạch ra ngoài chụp ảnh cho sáng thôi chứ sợ nổ chi đâu bác. Mạch em làm xong hôm qua kia. Giữa trưa mở nhạc nghe lớn quá bị thằng phòng trọ bên cạnh nó đập cửa, xíu nữa là em để nó, ha ha :lol: :lol: :lol:
Cái tụ input mấy inch bác, em sẽ sửa lại riêng cho bác. Khi nào rãnh em sẽ làm cá Ver2 như bác nói. À, khi bật hay tắt nó cũng ko có tiếng bụp bác ạ, chắc do nó có chế độ mute giống TDA7294 thì phải. Hình như con này cũng có thể mắc cầu thì phải, nếu muốn chơi công suất lớn hơn nữa thì cũng đc...
Ko hiểu sao mạch của em có vấn đề rồi, nó ko hát nữa. Tự nhiên khi nãy mở bt rồi tắt, xong xíu bật lên lại ko hát, cũng ko thấy cháy nổ gì. Kiển tra lại thì 1 kênh có DC ra loa 1 kênh im re, đo trở kháng ngõ ra với mass 2 kênh cũng khác nhau, một kênh khoảng 30 ôm một kênh ko dẫn, loay hay nãy giờ vẫn ko đc. Em nghi lắm, hic :cry: Ấm ức lắm nhưng chắc phải gác qua một bên vì sáng mai em phải bảo vệ đồ án rồi, lo xem cái đồ án cho chắc :cry: :cry: :cry:
Lo cái đồ án cho ngon đã chứ. Một kênh nội trở 30 ôm sợ là tiêu rồi, sẽ có DC ra loa ở kênh này. Nếu có DC ra loa rất cần 1 mạch bảo vệ loa tốt rồi...... @bác quydiachat live show với em này tiếp đi, để đồng chí Quốc lo làm đồ án.
xin chia buồn với nquoccdt nhé. tối hôm qua mình làm xong hết chuẩn bị đóng điện thì bụp một cái trời tối đen là bị mất điện nên vẫn chưa thử được. bực mình quá nên đi ngủ. con của bác nquoccdt bị vậy có khi là do con tụ xuất âm đấy(có lẽ con này bị chập) bác nên kiểm tra lại kỹ một lượt xem thế nào chứ ic không tèo được đâu. và điều quan trọng nhất là các bác phải kết hợp hài hòa giữa cuộn cảm và tụ c22, c31 còn mắc cầu thì đơn giản thôi các bác nối giây theo thế này nhé: đầu vào +kếnh nối với - kênh 2, hai đầu còn lại nối với nhau. đầu nối ra loa thì lúc này là chân 10 và chân 14
Em đặt rùi bác. khoảng 20 PCBs. Đủ số lượng IC em có ạh! :mrgreen: Bác nào cần nhắn em phát, em sẽ đặt thêm. Vì thấy ít người chơi món này! Thời gian khoảng 7 ngày có hàng Thân!
Em kiểm tra kỹ rồi, con IC duy nhất mà bác Steely cho em đã ra đi rồi. Thêm một kinh nghiệm nữa cho các bác là đừng có để phần tản nhiệt trên thân IC chạm với mass. Bữa trước em text thử với nguồn 15V dùng dây điện quẹt cánh tản nhiệt với mass thì nó bị tắt ko hát nhưng chưa bị hư. Hôn qua do chưa kịp bắt tản nhiệt zô mà chỉ tựa sơ nên sơ ý nó chạn với vỏ máy (mass) mà nguồn lần này 24V nên ra đi lúc nào ko hay. Mới sung sướng chưa đc 2 ngày, tiếc đứt ruột nhưng biết làm sao, thôi đành gác lại đợi dịp khác... : :cry: :cry: :cry: :cry: :cry:
Hê hê niềm vui ngắn ngủi quá, thôi lo học hành đồ án đi cho xong. Qua tết dương lịch (tuần sau) mình sẽ làm xem nó hay ho thế nào, hôm nay mới mua thêm 2 con IC rồi. Nếu đồng chí Quốc mà thích làm tiếp thì sau khoảng 10 ngày nữa a lại đi chợ trời và sẽ mua giúp IC.
tình hình là rất tình hình các bác à chạy thử con của em còn không kêu j cơ thế mới chán và còn bốc khối em trở 10om nối từ Vddp tới Vdda không biết ic có sao không nữa. em đang kiểm tra lại. thì bác nquoccdt nên nhớ là tda lưng của nó là nguồn âm đó mà bác làm như vậy tèo là đúng rồi tốt nhất bác cho thêm miếng lót giữa ic và tản nhiệt đi không lo chập chạm j. bác nquoccdt xem lại ở pcb nhé chân 21, 22, 23. bác regular để em 3pcb nhé regular ở đâu vậy cho xin địa chỉ phone cho tiện giao lưu
Em ở Tân phú-HCM. bác nào cần báo em gấp nhé! PM hoặc post ở đây cũng được, hết ngày mai (thứ 2, 02/01/11) em chốt lại số lượng với họ. Tks!
