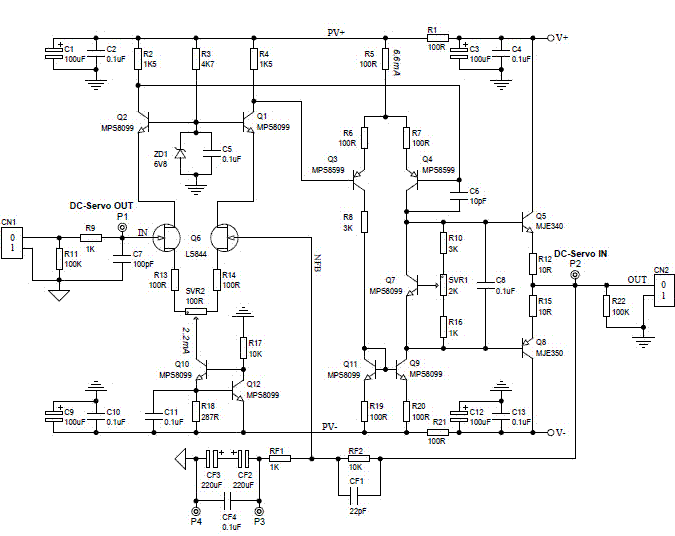

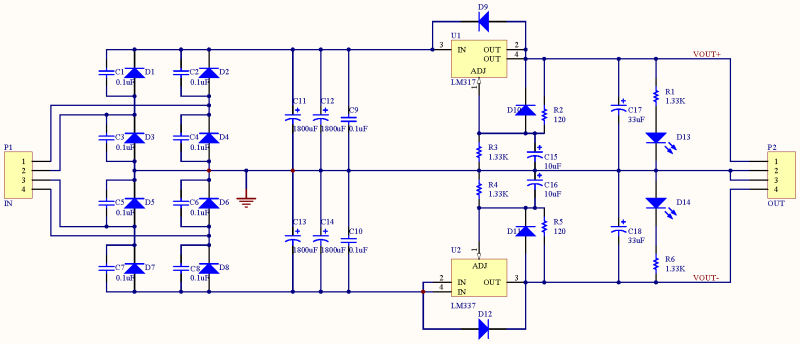

<<Xin phép mod cho em mở topic này>> Thân chào các Bác! Qua mấy năm lên diễn đàn sinh hoạt, học hỏi, và em cũng đã tham gia nhiều dự án và làm được mấy cái Amp công suất lớn vừa xem phim vừa nghe nhạc. Nhưng hiện tại nhà em sắp có em bé nên phải cất mấy cái Amp khủng kia đi. Chính vì vậy hôm nay em tính chuyện chuyển sang làm cái amp minhon để đánh headphone. Qua tìm hiểu sơ sài thì em thấy cũng có nhiều kiểu lắm. Nhưng thông dụng nhất vẫn chủ yếu sử dụng op. Nếu làm op thì đơn giản quá, sợ công suất không làm sướng cái lỗ tai, nhất là không có gì lên đây trình bày. Hiện tại em còn thừa lại một ít linh kiện của các dự án trước để sử dụng vào việc này. Em tìm được cái sơ đồ amp headphone bên dưới, đây là sơ đồ có cấu trúc giống amp “ai cũng biết”. Sơ đồ này em tìm được từ rất lâu rồi, từ hồi em có con 2n3958 chưa biết dùng vào việc gì. Nhưng đây mới chỉ là phần KĐ công suất, tầng pre em sử dụng cái sơ đồ của con pre “ai cũng biết” Phần nguồn em sử dụng LM317 và LM337 điện áp ra +/- 15VDC. Kế hoạch là như vậy, em sẽ layout và làm mạch bằng công nghệ “bàn là-bột sắt”. Em mong nhận được sự đóng góp và chỉ bảo ân cần - tận tình.
Re: Ampli minhon đáng Headphone lâu lắm mới thấy bác đăng đàn thì ra đang bận DIY . theo xxx ý của em bác lấy luôn cái pre của bác Quang đáng Headphone cho khỏe.
Re: Ampli minhon đáng Headphone em đang dùng Pre-CH của bác Quang kéo Headphone ngon. HP em trở kháng 32Ohm và 600Ohm kéo tuốt.
Re: Ampli minhon đáng Headphone Chào hai Bác, Đúng là cả hai cái Pre đó để làm amp headphone đều ngon cả. Nhưng em muốn thử cái gì khác một chút.

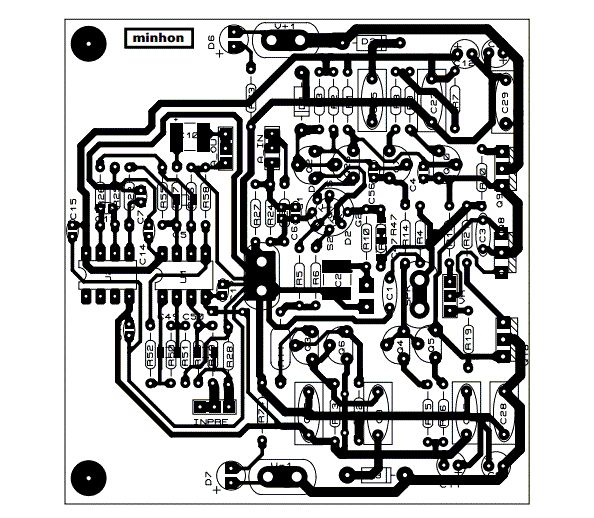

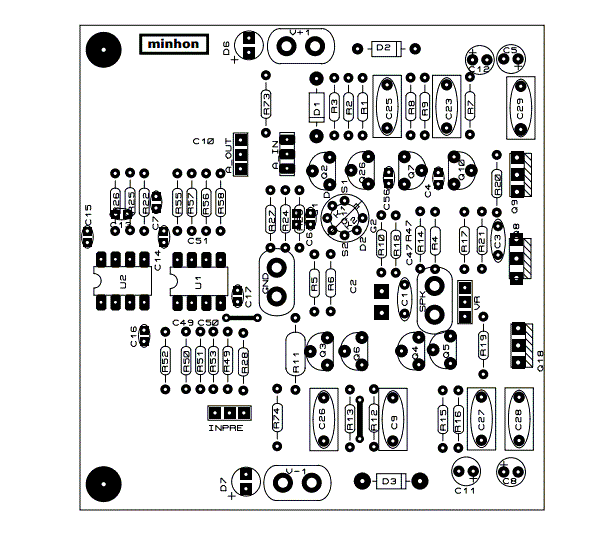

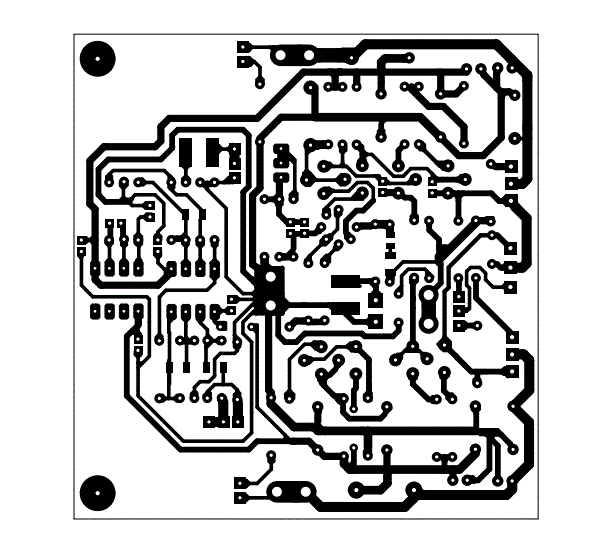

Re: Ampli minhon đáng Headphone Mấy con này giờ kiếm hơi khó, vì shop toàn hàng nhái bác à Em layout tới đây, các bác xem hộ em đã hết ù xì và tự kích chưa?

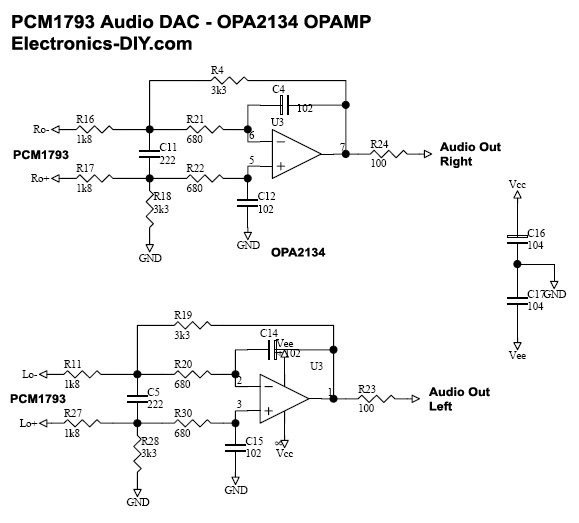

Re: Ampli minhon đáng Headphone Bác chơi nhiều linh kiện thế. Em chơi theo mạch này nghe củng khá tốt.

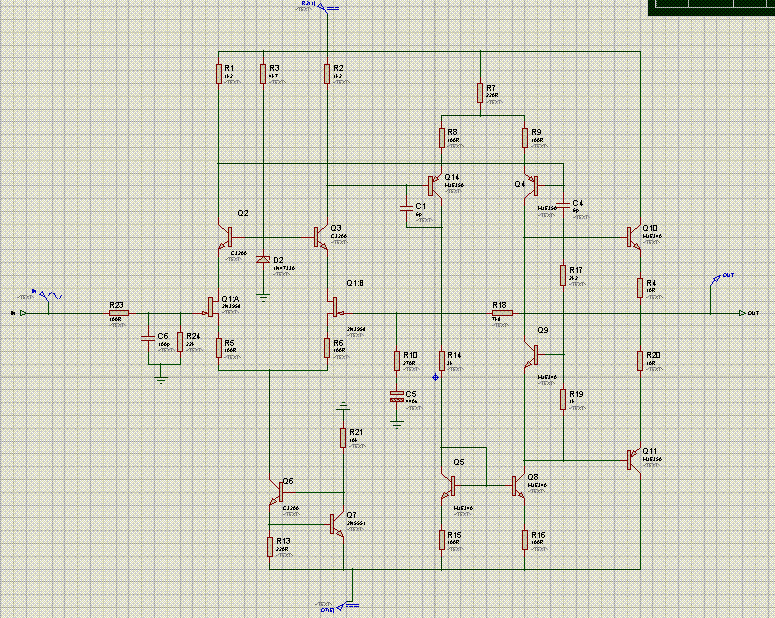

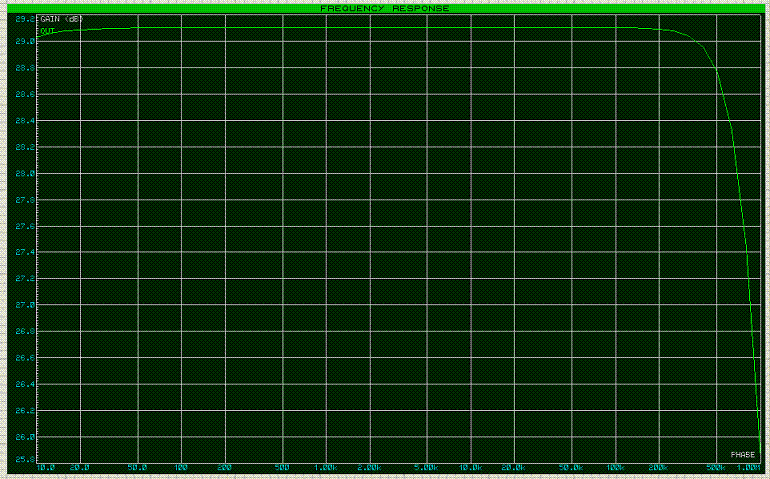

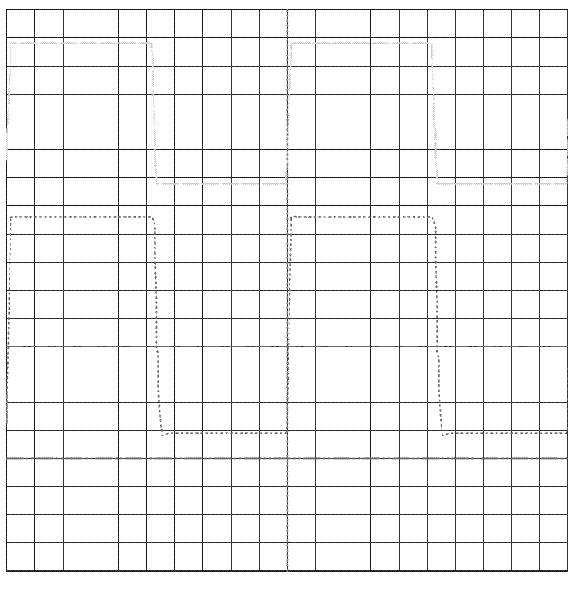

Re: Ampli minhon đáng Headphone Chưa làm xong mạch in, em làm cái hình mô phỏng cho đỡ them Đáp ứng tần số phẳng trong khoảng 15HZ - 160kHz Khi chạy xung 20kHz có hiện tượng nhọn đầu xung xuống, cái này có thể giảm bằng cách tăng tụ hồi tiếp lên 20p như các bác vẫn làm, nhưng tăng tụ hồi tiếp thì băng thông lại giảm.

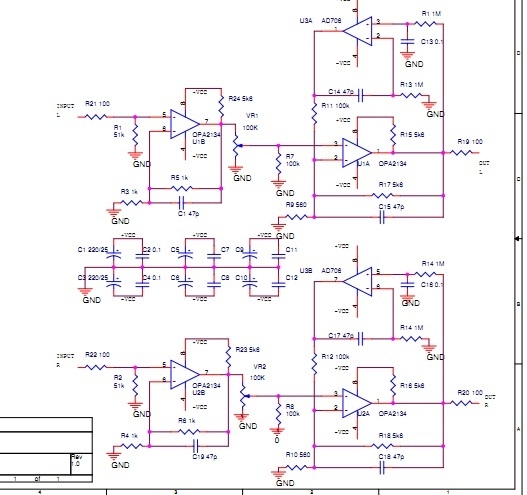

Re: Ampli minhon đáng Headphone Con này em đoán làm nhiêm vụ hồi tiếp giải thấp => giúp lợi trầm :mrgreen:

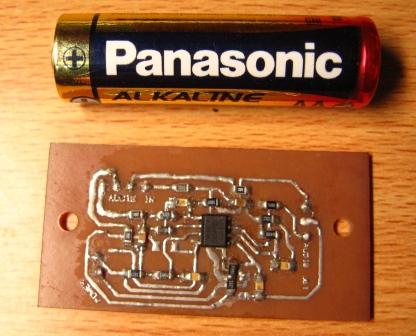

Re: Ampli minhon đáng Headphone Head amp của em nó như thế này.................................................................................
Re: Ampli minhon đáng Headphone chúc bác có cái amp để lâu lâu chút ạ. em thấy nếu theo truyền thống thì rất có khả năng 2 tháng nữa nó sẽ nằm trong túi các bo để rút linh kiện lắm.

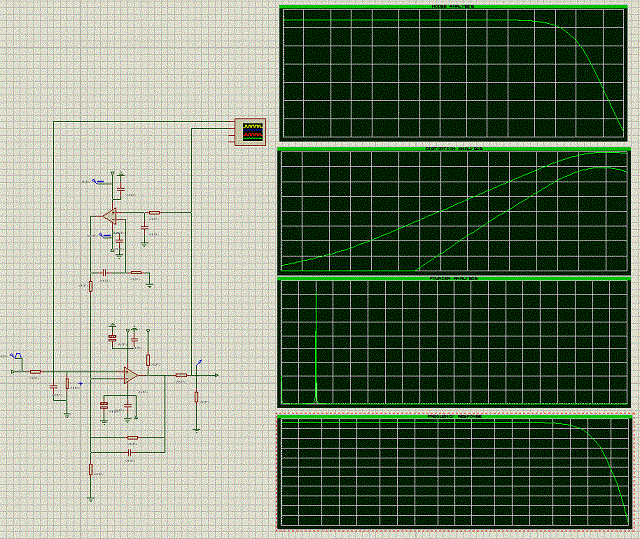

Re: Ampli minhon đáng Headphone Tiện có bác hỏi cách mô phỏng mạch điện, nên em up mấy file lên đây bác nào cần thì download về dùng (em dùng phần mềm proteus 7.8) trong file có các biểu đồ như: FREQUENCY RESPONSE (đáp ứng tần số), FOURIER ANALYSIS (phân tích FFT xem có hài không, bậc 2,3..), DISTORTION ANALYSIS (xem méo theo tần số), NOISE ANALYSIS (xem nhiễu), OSCILLO ( dùng để soi) Các bác có thể điều chỉnh thông số vào trong mạch để xem sự biên thiên các các tham số đầu ra....
Sao mình mở file pre op.dsn bằng proteus 7.2 mà nó không nhận nhỉ ? Có bác nào đi qua chỉ giúp mình chút xíu, thanks !
