Re: GU50 bớt bun Báo cáo đã nhận 2 cục OPT to đùng từ Trưỡng lão. Như vậy nhiệm vụ còn lại của đồ đệ bọn em là làm cho nó hát. Em vẫn còn phân vân dùng nối tầng kiểu gì cho nó hí èn, nối bằng tụ thì OK nhưng có vẻ dễ dãi quá, hàn vào cái là xong, vì còn tới mấy cục phe khủng nên dự định quấn biến thế nối tầng cho nó pro, các bác thấy sao ạ .
Re: GU50 bớt bun OK nhé ! Bây giờ mình chạy sang chỗ topic"........dễ ẹc" tầm sư học đạo . Quên nữa trước hết mình phải có mạch chứ ạ, ý em là mình phải biết cục BA nối tầng đó chạy ở bao nhiêu KOhm ( R load) phải không bác. Bác chuẩn bị mạch cho em nó đi, mà bác định dùng cho bóng gì, còn phần em sẽ xin mạch từ lão Đại, nghe nói toàn đèn Nga... PS: có bác làm đồng minh em phấn chấn lên, lâu lắm rồi chắc hơn 20 năm em chưa đụng lại bàn quấn dây...
Re: GU50 bớt bun Theo 1 vài tài liệu thì GU50 PP cần khoảng 80Vpp để thúc cho cực G thì mới đánh hết CS. Như vậy tầng đầu có thể dùng 6H2P (12AX7 ....) tầng drive dùng 1 em CS trung bình cỡ 6F6, GU17, 6Pi1P1 kéo IT. Bác thấy có được khg? Bác nào có thông số IT cho GU50 PP cho chút ý kiến vàng ngọc đi
Re: GU50 bớt bun Các bác cho newbie em đu theo với, em cũng muốn tập tành làm 1 cái amply đèn mạnh mạnh cho thõa lòng, công suất mạnh tầm tầm trên 40-50W là OK . Đọc mãi rồi bây giờ làm phải làm một cái cho biết. Em tính mua đèn của bác Vũ Đà Nẵng, chasiss thì sẽ "design" bắt chước các bác. Còn OPT thì phải làm sao, mua hay đặt quấn, mua thì mua ở đâu, còn nếu đặt quấn thì đặt ở đâu, khoản này ít thông tin quá, các bác giúp em với. Tất cả kiến thức trình độ abc của em chỉ có vậy. Cám ơn các bác.
Re: GU50 bớt bun Em đang chờ mạch từ lão Đại rồi mới tính tới BA nối tầng, tinh thần sẽ xài toàn đèn Nga cho "thắm tình hữu nghị", mà chỉ những loại dễ tìm bóng Mỹ tương đương để sau này thay qua thay lại cho nó vui. @Bác NewPower: bác ráng chờ em vài hôm nữa rồi mình cùng quấn BA nối tầng nhé. @Bác Thomas: bác giúp em tính toán và tìm fe nguồn nhé. Dự định ráp Mono block, chứ ráp một cục chắc lật ngữa hổng nổi quá.
Re: GU50 bớt bun Thank Bác ! Bác Thanh Trúc đại sư có mách nước là bác có loại Fe có Gauss cao dùng tốt cho nối tầng. Nếu Bác còn để lại Em 1 cặp với Em kiếm Fe từ bữa tới giờ quấn đo thử thấy H nhỏ quá. Làm cùng với bác thì quá tốt, bác có máy đo em ké nữa thì còn gì bằng. Cám ơn bác trước.
Re: GU50 bớt bun .... @Bác NewPower: bác ráng chờ em vài hôm nữa rồi mình cùng quấn BA nối tầng nhé. @Bác Thomas: bác giúp em tính toán và tìm fe nguồn nhé. Dự định ráp Mono block, chứ ráp một cục chắc lật ngữa hổng nổi quá............. Kỳ dzậy cà, ampli vô địch 40-50Kg, bác Hai dùng 1 tay là lật nhào, có cục nguốn sao lật không nỗi.....
Re: GU50 bớt bun Chào bác Newpower, bác có tài liệu của GU17 không? em có 2 cặp định lắp PP mà chưa tìm được data sheet. Chúc dự án của các bác thành công.
Re: GU50 bớt bun Bác có thể down load từ đây nhé http://frank.pocnet.net/sheetsG1.html Nhân tiện các cao nhân cho hỏi dòng tĩnh của đèn GU50 nếu chạy điện áp 550V thì để bao nhiêu là vừa nhỉ
Re: GU50 bớt bun Cám ơn bác Quyen, em đao được rồi, hay quá, đèn công suất 4 cực kép 9 chân tăm, lắp PP mini chắc OK.
Re: GU50 bớt bun Lắp PP thì cần mỗi vế 1 quả, bác lắp xong cho em xin cấu hình nhé để còn đú. Có 4 bóng vứt trong tủ mãi mà chưa biết lắp cái gì
Re: GU50 bớt bun Đúng rồi, mỗi vế 1 quả, còn 2 quả để thay dự phòng. Em chưa có cấu hình chuẩn, nhưng bóng kép mà chỉ có 1 catod thì đỡ tốn linh kiện và dễ điều chỉnh, chỉ có 1 grid 2 thì OPT không cần UL, từ B+ nối chân 7 qua 1 em 100 ohm, em tự hàn hàn lắp lắp rồi mod theo kết quả thực tế. Khi nào xong mới vẽ lại mạch, tất nhiên sẽ chia sẻ để các bác góp ý. Xin lỗi các bác GVT, làm loãng topic GU 50 của các bác. Chúc các bác vui.

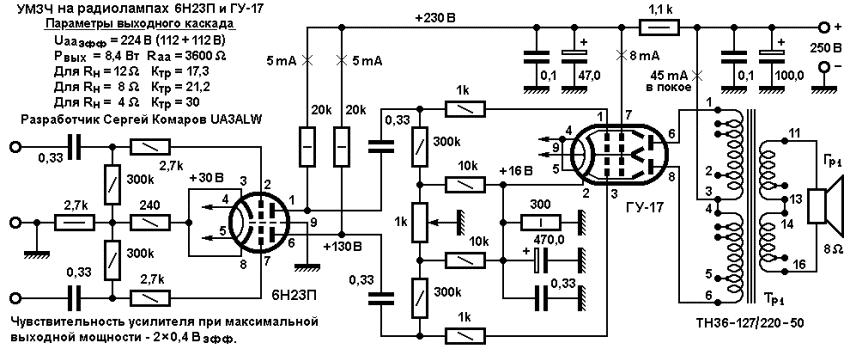

Re: GU50 bớt bun Datasheet cho đèn ГУ-17: http://www.cqham.ru/tubes/all.php Có mạch này các bác lắp thử xem sao Chi tiết: http://www.radiostation.ru/home/usilitel-gfx.html
Re: GU50 bớt bun Chào bác Metalhead, Bác đã giúp cái link và cái sơ đồ GU17, bổ ích quá. Em sẽ cố gắng nghiên cứu, ( cái mạch catod chung của nó không ít linh kiện tí nào) Bác thạo các địa chỉ .ru quá. Có lẽ bác đã từng có thời gian ở đó. Cám ơn bác.
Re: GU50 bớt bun Sorry bác ntsicd! Bác hỏi mình mà mình chưa kịp trả lời bác quyen đã trả lời giúp rồi chúc bác thành công
Re: GU50 bớt bun Bác quá khen, em chưa có dịp được sang Nga, và cũng không biết tiếng Nga đâu ạ :lol:
Re: GU50 bớt bun tình hình GU50 các bác GV team tới mô rùi ???? các bác tổng hợp linh kiên một lần, thiếu cái gì ? thì em đi tìm giúp cho. Kính.
Re: GU50 bớt bun Tính tới tính lui thì em thấy là cây GU50 này thuộc loại rất rẻ và bền, nếu cho chạy Ua = 710V thì nhiều người teo bugi không dám làm, đèn lỡ mua bỏ xó rất uổng, nên để dễ chơi thì: Ua = 350V Ia = 80mA Ug1 = - 27V G2 nối UL 50% hoặc Ug2 = 250V Tải OPT 5K Công suất ra khoảng 30 - 45W
Re: GU50 bớt bun Sorry bác cho em hỏi chút : Em cũng đã từng Chạy Ua= 380V Ia = 85mA Ug1= -23v Ug2= 250V Trở thoát cathod 270ohm Tải OPT 3.5K Nhưng sao công suất ra chỉ đo ước chừng được khoàng vài w, hay là em làm sai chỗ nào bác nhỉ ? Cảm ơn bác .
Re: GU50 bớt bun Ăn theo cấu hình của Thanhtruc đại sư em thấy GU50 mà chạy 350V thì hơi xìu nên dự tính cấu hình sẽ chạy như sau: Ua= 520V Ia = 70mA Ug1 = -48V G2 = 280V OPT = 6K Công suất ra khoảng 55W Đại sư cho ý kiến chỉ đạo
Re: GU50 bớt bun Bác ThanhTruc tính toán mạch Push-Pull, còn mạch của bác nếu em đoán không lầm thì SE.
Re: GU50 bớt bun Vụ này có 4 lý do: - Thứ 1, bác chạy SE nên công suất xìu là phải. Chủ đề này là chạy PP - Thứ 2, phổ biến các bác chạy SE đều chơi chế độ 3 cực với OPT 3K, 3 cực nên công suất xìu - Thứ 3, nếu bác chạy đúng chế độ 5 cực như bác đã post lên, thì OPT phải là 1K25 thì công suất ra mới tốt, OPT 3.5 nên xìu là phải. Đa phần anh em đều lấy OPT cỡ 3K để xài do phải mua loại OPT cho 300B, xài tạm hát xìu xìu (chỉ được 3W) thì được, chứ không đúng chế độ cho GU 50. - Ngoài ra, công suất còn lệ thuộc mạch lái nữa.
