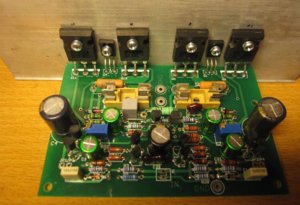

Sau mấy tuần triền miên, bữa nay quyết tâm về sớm làm cho xong. Lọ mọ khoan khoan đục đục cuối cùng cũng gắn được lên tấm tản như này Đo điện áp sau nắn lọc +/-67V ...... có lẽ sẽ cắm vào điện ~110v để đóng điện thử xem sao!
Lưu ý con này đặc biệt nhạy cảm với mấy cái tụ pi.Con 6p phải dùng tụ silver mica loại tốt không thì chất âm giảm nhiều và nghe có tiếng gió rít nhẹ trên loa.Con 330p phải là polystyren hay silvermica nhé. Em vừa mới chinh phục nó hoàn toàn,em nó rất khoẻ và vô cùng tinh tế.
Em chưa ráp con này mà góp ý bậy bạ tí, tụ đương nhiên càng xịn thì càng tốt. Chỗ con tụ 6p là mạch lọc hồi tiếp, nếu nghe tiếng sít ở dãi cao thì có thể nâng lên 1 tí, 10p...15p... gì đó. Chỗ 330p là mạch lọc thấp qua, em không có ý kiến. Phần công suất hơi lạ 1 tí chỗ trở công suất 0R15, tốt hơn nên để zener bảo vệ GS qua con trở đó, nếu nối trở như trong schematic thì ít mang lại hiệu quả bảo vệ. Khi dòng khởi động tăng cao hoặc xảy ra chập tải đầu ra dễ bùm xèo dàn Fet công suất vì cầu chì bảo vệ không đủ nhanh để cứu lấy sò.
Linh kiện cùi bắp bác ơi Trừ nguyên bộ "bê-gi-tê" và "phét" là của bác Quang chuyển cho là chuẩn. Em chưa đóng điện vì tối qua trước khi đi làm về bị mấy đứa gọi vào vỉa hè nạp tụ nên tinh thần chưa có chuẩn, nhìn vào bo CS mắt nó như pháo hoa kèm thêm là bộ PSU chưa chuẩn. Dự là đêm nay chuẩn em không phải đi làm thì sẽ đóng điện luôn! Bác Quang ơi bác cho xin bài tút của bác về cách điều trị con này nhé! Anh em mong ngóng bác lắm đó.

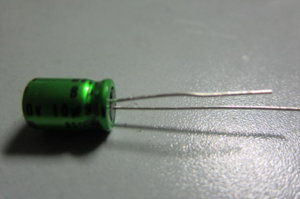

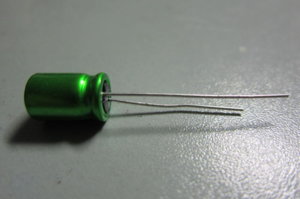

các bác xem giúp em với cái tụ nichicon nầy có phải là tụ một chìêu không.không có đánh dấu +.- nên em chưa dám ráp
Chào anh em Nhìn vào schematic thì điện áp VGS của Fet công suất phụ thuộc vào dòng bias qua 2 con trở 3K.Dòng bias này do nguồn dòng gồm 2 con BC và BD(con BD ghép BC làm diode bù nhiệt).Trị số dòng bias này sẽ do Vbe 2 con này và trở 1K quyết định.Qua thực tế dòng bias trên 2 con trở 3K này khá nhạy theo nhiệt độ.Giá trị 3K này là tương đối ví mạch của em dùng khác bjt trong schema nên khi đóng điện áp rơi trên con trở 10R là 7VDC nóng quá.. Giải pháp là gắn // con 22k vào mỗi em 3K thì chỉnh bias thỏai mái Qua đo dạc thì ngòai mấy em vi sai phải dùng BC546/556 hay C2240/A970 còn lại thì dùng BC550C/560C vô tư Mạch em lắp đo đạc như sau: -áp trên con 0.15R là 7.2mVDC xấp xĩ 50ma qua FET,lúc này VGS IRFP9240 là 3V65 của con IRFP240 là 3V67 -Áp rơi trên 4K7 + led đỏ+ 4K7 là 87VDC suy ra dòng VAS là 9ma ( lý tưởng) -Áp VCE=1V5 VBC=3V trên mấy con VAS (dùng bc550/560 vô tư) Như vậy cân chỉnh như sau: lắp đúng linh kiện,vặn biến trở bias(con biến trở bên trái và đừng dùng tinh chỉnh)) cho gía trị diện trở maixmum (xoay ngược chiều kim đồng hồ)gắn trở 10R 2W vào chổ cầu chì,kẹp VDC vào trở 10R bật nguồn đo nhanh nếu >1-2 V thì cân chỉnh mấy con trở 3K.Sau khi cân chỉnh mà đo VDC trên trở 10R <1V là ok. Theo dõi bias chỉnh đạt giá trị lý tương là 1V2 trên trở 10R. Chỉnh con biến trở còn lại cho DC ofset nhỏ nhất. Gắn cầu chì 3.5A vào rồi hót thôi. Con này tiếng tuyệt vời,có 1 khuyết điểm là layout chân linh kiện bé quá... Mạch bias theo tính tóan là Ibias*6K = Vbe(driver) + Vgs + Io*0R15=0.6V + 3.6V + 20mV (mỗi fet cho dẫn 65mA) Nhìn vào biểu thức đủ thấy con trở 0.15 là con có nhiệm vụ hồi tiếp âm DC tức là nó có nhiệm vụ điều chỉnh diện áp VGS. Mấy con FET này trâu bò lắm nên anh em yên tâm test...
ôi thật là giống ải môn quan quá đi nhìn linh kiện em nó hoa cả mắt giờ lại đến chỉnh bias đau hết đầu các bác ạ ai bảo đam mê rồi cho khổ
Giải pháp là gắn // con 22k vào mỗi em 3K thì chỉnh bias thỏai mái . cái này thay bằng trở 2k7 được không bác? như vậy có nghĩa là khi đóng điện áp rơi trên con trở 10R > 1-2Vdc thì giảm 2 con trở 3k hả bác? còn áp trên 10R<1Vdc thì chỉnh biến trở bias
Cảm ơn bác Mimosalq nhiều, em vừa nhận được hàng bác gửi rồi. Hàng công nhận rất đẹp, rất tinh nhìn là thấy thích ngay. Chỗ linh kiện bác hàn giúp em cũng rất đẹp. Cảm ơn Bác!
Em đã nhận được bo công suất rồi . Em có đặt 1 bộ FET bác xem lại giúp em nhé ![/quote] Bác kiểm tra lại giúp em nhé . Em chưa nhận được ![/quote] Cho mình cái địa chỉ nhé.[/quote] Bác gửi cho em theo địa chỉ này nhé : Trần Trường Giang 175 Trường Chinh-Kiến An-Hải Phòng . Thanks Bác !
[quote="mimosaq]Cám ơn Quang, Mình đã nhan được pcb,mạch đẹp mà linh kiện không tốt thì tiếc,Quang còn linh kiẹn cho 2bo cs không(không fet).Nếu còn ,Quang cho ĐC, mình nhờ người đến lấy.Cám ơn. Em còn anh để em soạn cho anh 1 bộ.[quote="mimosaq] Bác Quang tranh thủ soạn giùm mình 1 bộ nhé,đang chờ.
[/quote][/quote] Ok anh,hôm nào anh ghé báo mình trước nhé.[/quote][/quote][/quote][/quote][/quote][/quote][/quote] Quang cho mình Địa Chỉ và thời gian Quang có ở nhà hằng ngày nhé.mình nhờ người đén lấy,chứ mình ở tận Miền Trung.cám ơn Quang nhiều.
