  3. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Những chữ số 0 & 1 nhảy múa trong con chíp mới quan trọng, sơ đồ video test thử có ở trang 1 các bác có thể tham khảo.

    avaudio, 17/10/21
    #53
  4. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Giặt là loại này mỏi tay lắm bác ạ, trong con chíp có phần mềm điều khiển. Mạch này không giống như mạch khác cứ bắt chước là chạy được.

    Last edited: 17/10/21
    avaudio, 17/10/21
    #54
  5. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Thế chắc không được rồi, mấy cái chân chíp làm giặt là có vể không ổn, giặt là chắc hợp với chân cắm không thôi nhỉ

    bibicapham, 17/10/21
    #55
  6. okendo

    okendo Approved Member

    Joined:
    1/11/19
    Messages:
    38
    Likes Received:
    68
    Giặt xong phơi nó không khô dc cụ ah.

    okendo, 17/10/21
    #56
    avaudio and Binh217 like this.
  7. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60

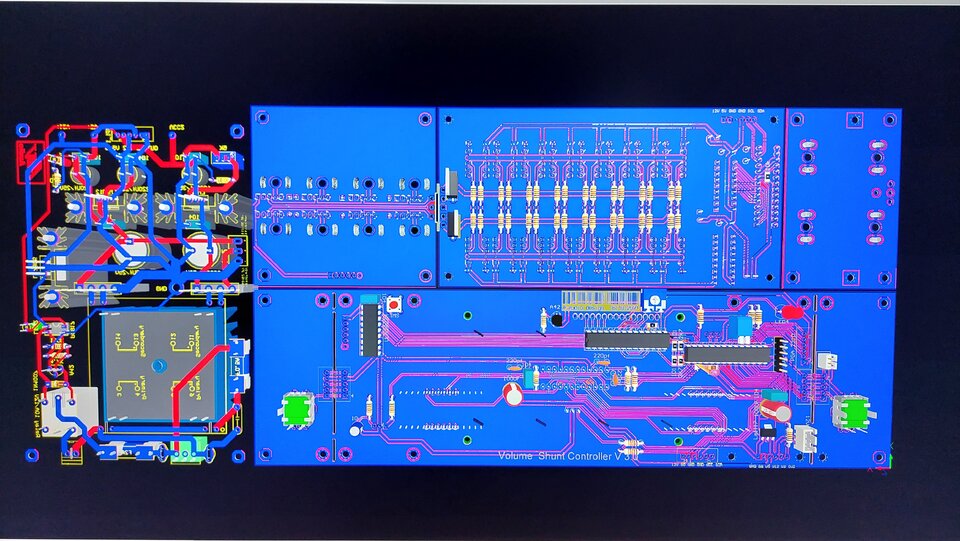

    Vài hình ảnh layout em đã hoàn thành, đợi kết quả của 2 bác đang test em sẽ đặt mạch.

    avaudio, 19/10/21
    #57
    Binh217, okendo and HaiThuat3006 like this.
  8. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Phơi khô nhưng khoan toét mắt ra haha

    bibicapham, 19/10/21
    #58
  9. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Chào các bác, hôm nay 2 chiếc volume còn lại đã được đóng điện. Một chiếc 100k cho pre đèn chiếc còn lại 20k cho bán dẫn. Rất mong hai bác sau khi hoàn thiện có đôi lời đánh giá về chiếc volume này. Cảm ơn hai bác đã đồng hành cùng dự án.

    avaudio, 23/10/21
    #59
    Satuki and Binh217 like this.
  10. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Bác nào xong rồi show lên cho ae xem đi a

    bibicapham, 23/10/21
    #60
  11. Binh217

    Binh217 Advanced Member

    Joined:
    16/3/14
    Messages:
    335
    Likes Received:
    111
    Location:
    HÀ NỌI
    Triển khai thôi a ơi!
    P/s bạn bibixxxx chơi diy để dc trải nghiệm với thú vui mình,các dự án trên 4 rum này thành công,thất bại cũng ko ít!
    Dự án này bạn thấy hợp với b thì theo ko hợp thì thôi.mất công lập nick abc làm gì cho mệt!(à của tớ xong rồi đấy ở trang 1 ý)
    ;);););)

    Binh217, 24/10/21
    #61
    avaudio and HaiThuat3006 like this.
  12. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Để anh test thêm vài loại relay nữa trước khi chốt layout.

    avaudio, 25/10/21
    #62
    Binh217 and okendo like this.
  13. XxXman312

    XxXman312 Advanced Member

    Joined:
    16/1/19
    Messages:
    584
    Likes Received:
    328
    Location:
    HCM

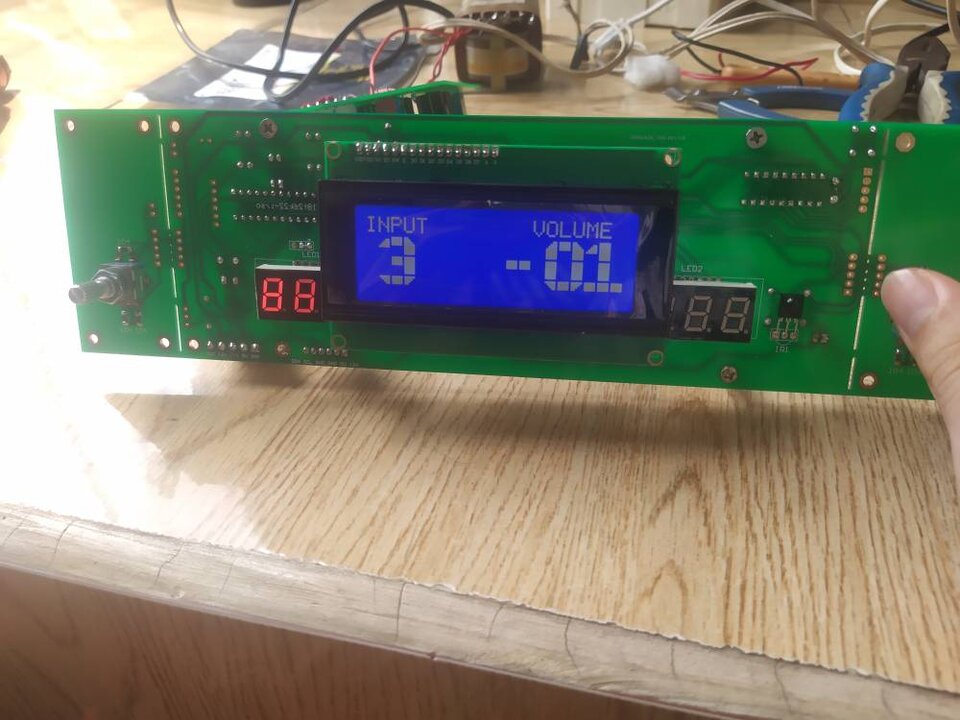

    Em bận dẫn vợ đi đẻ nên chưa test tiếng dc, bữa trc mới test chức năng thì quá ok. IMG_20211023_123237.jpg

    Sent from VNAV Community mobile app

    XxXman312, 26/10/21
    #63
    Binh217 and avaudio like this.
  14. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Hihi vui quá rồi ạ, update đi bác

    bibicapham, 26/10/21
    #64
  15. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Chúc mừng em chuẩn bị lên chức. Mấy hôm vừa rồi đang bận chuyện gia đình chưa gửi linh kiện cho em được.

    Last edited: 26/10/21
    avaudio, 26/10/21
    #65
  16. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Để cho dự án chuẩn không cần chỉnh các bác đợi thêm ít thời gian nữa. Phần giá trị điện trở em đang tính lại cho giá trị thông dụng nhất, có thể mua được không phải đấu song song hay nối tiếp. Phần relay test thêm relay 12v 5v.

    avaudio, 26/10/21
    #66
    Binh217 and Giang Ngo like this.
  17. Giang Ngo

    Giang Ngo Advanced Member

    Joined:
    17/11/18
    Messages:
    154
    Likes Received:
    46
    Location:
    Nha Trang
    Mình đăng ký 1 bộ nhé!

    Giang Ngo, 27/10/21
    #67
    avaudio likes this.
  18. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60

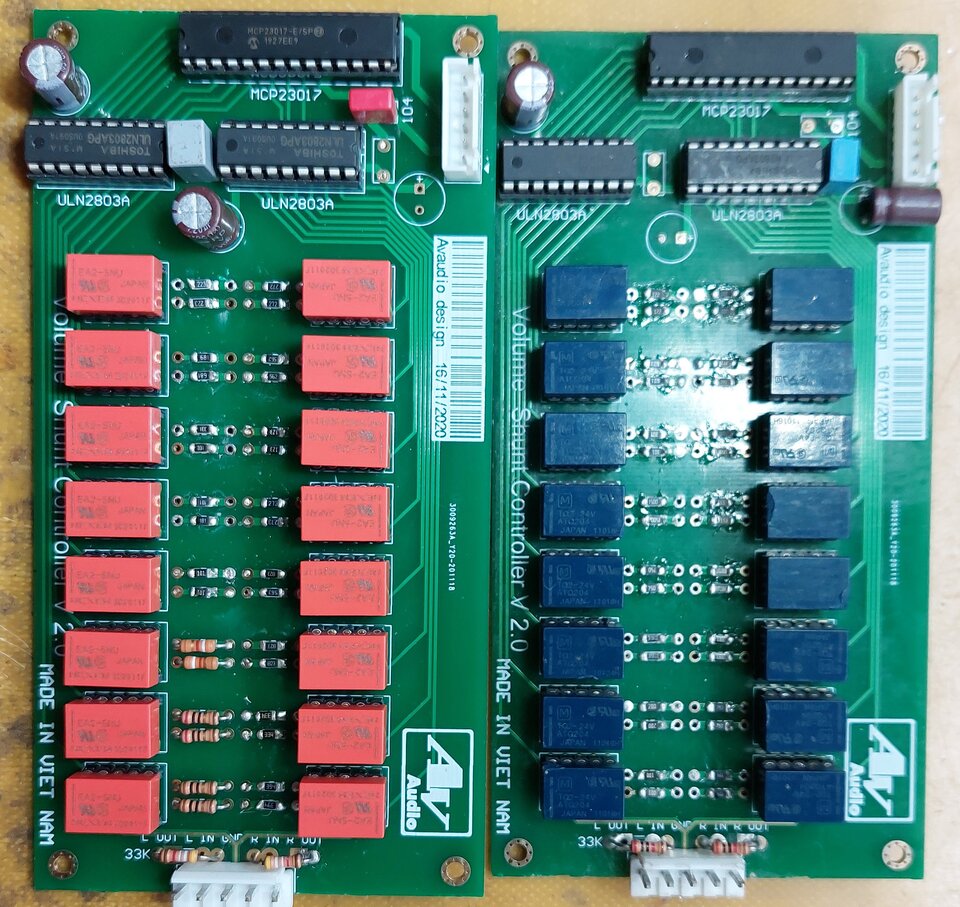

    Báo cáo các bác module relay em đã test xong, có thể chạy các loại relay từ 5v đến 24v. Biến áp có thể dùng loại Talema, Yhdc Bingzi, điện áp từ 2 x 7 vac đến 2 x 22 vac. Tùy theo điện áp relay có thể chọn nhân đôi điện áp qua công tắc chuyển mạch, vài hình ảnh test thử.
    20211028_120406.jpg 20211028_191724.jpg 20211028_171604.jpg

    avaudio, 28/10/21
    #68
    Satuki, Binh217 and Kevin01 like this.
  19. okendo

    okendo Approved Member

    Joined:
    1/11/19
    Messages:
    38
    Likes Received:
    68
    Nhìn host quá, khi nào có mạch vs linh kiện vậy cụ.

    okendo, 28/10/21
    #69
  20. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Cuối tuần này em chốt pcb và linh kiện, các linh kiện quan trọng em sẽ mua ở mouser. Thời gian đặt mạch và mua linh kiện hết khoảng 20 ngày, em sẽ báo giá cụ thể cho các bác. Không có gì thay đổi đầu tuần tới em đặt mạch và mua linh kiện.

    avaudio, 28/10/21
    #70
    HaiThuat3006, okendo and Rõ Rồi like this.
  21. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Xuân đã về ngàn hoa hé môi cười mừng đón gió mới

    bibicapham, 28/10/21
    #71
  22. Kevin01

    Kevin01 Advanced Member

    Joined:
    28/12/20
    Messages:
    90
    Likes Received:
    172
    Location:
    HCM
    Bác chủ có thể giúp em share giá sơ bộ của thành phẩm được không ạ ? Và theo em hiểu là mình sẽ cho tín hiệu in và out qua bộ này qua cổng RCA đúng không ạ ?
    Cám ơn bác.

    Kevin01, 29/10/21
    #72
  23. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Sau khi hoàn thiện con volume này hết khoảng vài triệu đấy ạ, tùy theo mức độ chịu chơi của các bác. Bác chưa đọc kỹ trang đầu nên chưa hiểu, sơ đồ nó gần giống thế này bác tham khảo qua.
    https://khozmo.com/products_dale_shunt.html

    avaudio, 29/10/21
    #73
  24. bibicapham

    bibicapham Approved Member

    Joined:
    10/10/21
    Messages:
    13
    Likes Received:
    2
    Vầy căng nhỉ nhưng đỡ phải đi tới đi lui

    bibicapham, 31/10/21
    #74
  25. avaudio

    avaudio Advanced Member

    Joined:
    6/1/16
    Messages:
    76
    Likes Received:
    60
    Chào các bác.
    Hôm nay em tạm tính sơ bộ cho cái volume này.

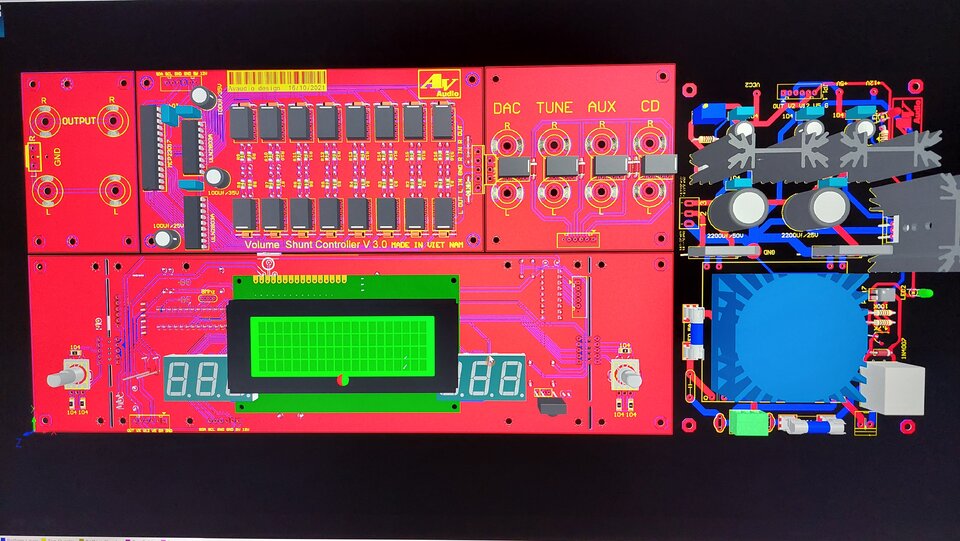

    Phần pcb cho volume này gồm 5 pcb lớn nhỏ, bao gồm pcb hiển thị, pcb nguồn, pcb relay, pcb input, pcb output. Toàn bộ pcb được làm bằng phíp FR-4 độ dày 1.6mm màu xanh lá mạ vàng (ENIG-RoHS). Phần mạch in + chíp điều khiển giá là 1.000.000 đ, em tặng thêm cho các bác 1 con Max7219 cho các bác làm đợt này. Em sẽ hỗ trợ thêm một số điện trở tụ dán. Mỗi bác có thể lấy 1 bộ trở dán 32 con 1206 tương ứng với giá trị volume cần làm, một số trị số lớn hơn 1M em không có.
    Linh kiện này các bác tự mua ở shop ở trong nước.
    Biến áp talema 25va = 500.000đ
    Relay 20 con x 20.000 = 400.000 đ (chỗ rẻ nhất, đắt hơn 45.000/cái)
    Uln2803 3 con
    Encoder 2
    Mắt thu hồng ngoại
    Led7 0.36 hoặc 0.4, 0.56 loại k chung 2 cái
    Linh kiện mua ở Mouser chíp điều khiển và các linh kiện khác dưới đây.
    Mcp 23017 2 con x 60.000 = 120.000 đ
    Lm 1117 5v 60.000 đ
    Lm 7812 7805 2 con x25.000 = 50.000đ
    Lm 317 25.000 đ
    Encoder PEC11L-4120K-S0020 60.000 đ/cái x2 = 120.000đ
    Các bác nào tham gia vui lòng đăng ký để em chốt số lượng. Cảm ơn các bác.

    avaudio, 31/10/21
    #75
