Bàn về ГУ-50

Đấu lại OPT SE thành PP là được, rigonda-102 của Nga dùng 6p14p pp họ cuốn Opt 1250 x 2 (5k), thứ cấp 8 ôm có 50 vòng dây 0,64.
Như vậy bạn phải dấu cuộn sơ: cuộn đầu với cuộn cuối, còn 2 cuôn giữa đấu với nhau như vậy 2 vế sẽ cân nhau cả về r thuần và L, còn cuộn thứ bạn chỉ việc tháo cho đầu dây ra ở vòng 50 cho 8 ôm.



Thanks bác chia sẻ.
Nhớ

Thanks bác chia sẻ.
Nhớ lại ngày xưa em hú hồn cái chân khưa mạ vang này. Làm cái 2a3 se .Làm nháp gá linh kiện vào trước nghe ngon thì mới làm đẹp sau . Hàn xong ktra kỹ k sai sót gì .cắm tube vào thấy cứng ngắc tưởng là vậy là chan tốt k move rọt rẹt. Nghe thử thấy im ru hót véo von phe quá .bắt đầu đi vào làm đẹp cẩn thận hơn. Rút bóng ra cho chắc an k sợ kìm búa đung vào bể .cha mẹ oi cứng ngắc k rút ra được lay mãi mới rút được tube lên .thôi ôi 1 chân tube dính luôn lại để đèn. Toát mồ hôi ra chân tay run lẩy bẩy .tube 5842 ampex chưn vàng mới tinh mua của bác hungbo coi như xong .(mà ngày đó bác hungbo bán tube giả dễ chịu thế chắc để khuyến khích phong trào .tube 5842 chân vang mới tinh có 600k cặp).
Tham khảo bác đại thụ hay sài bóng 5842 có cách nào hàn dược chan tube k .bác ấy nói đếm xem là chân số mấy .may mắn quá nó gãy chân số 7 .là chân vào lưới đèn .mà tube 5842 có 4 chan chung vào lưới. Thay đế đèn xong căm lại chay phe phé đến giờ .
Bác pointed chia xẻ giờ em mới nhớ lại
Thanks



Cám ơn b cho số liệu Rigonda102 nhưng
Tỷ lệ 1/50 thì không phải ba là 5k/8R

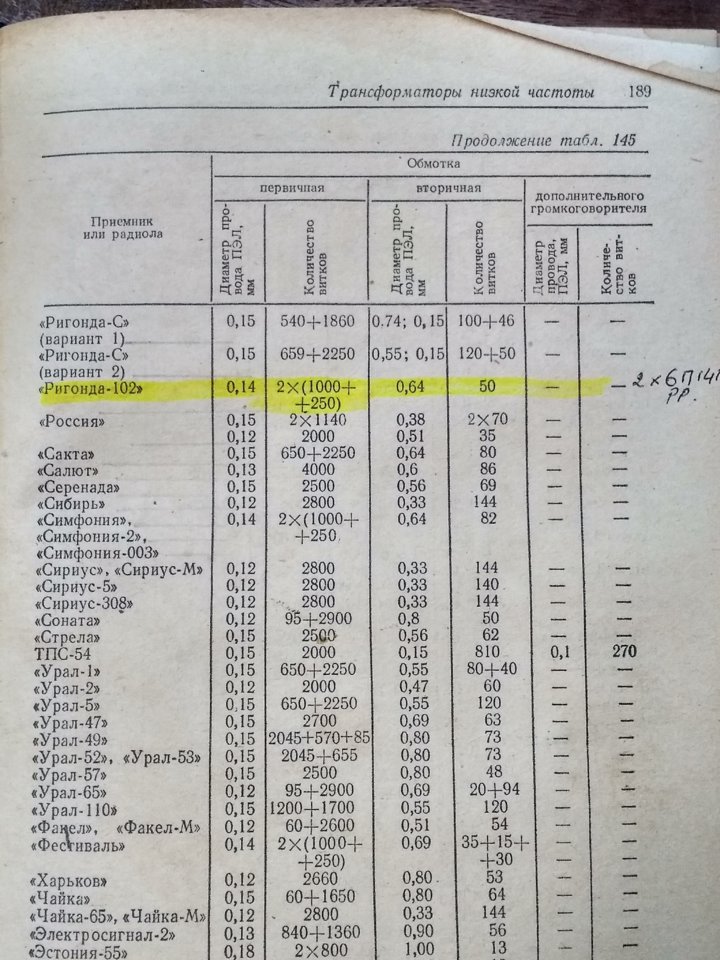

OPT 6P14P PP, từ B+ ra mỗi đèn là 5k đó bạn: 1250/50 = 25
View attachment 538993
(Nếu tính chung cả 2 đèn là 10k)



Đúng vậy, lúc này Ba được xem là 10k, b cuốn opt rồi b biết 2 cuộn Z 5k nối tiếp nhau thành 10k. (B+ đưa vào điểm chung)

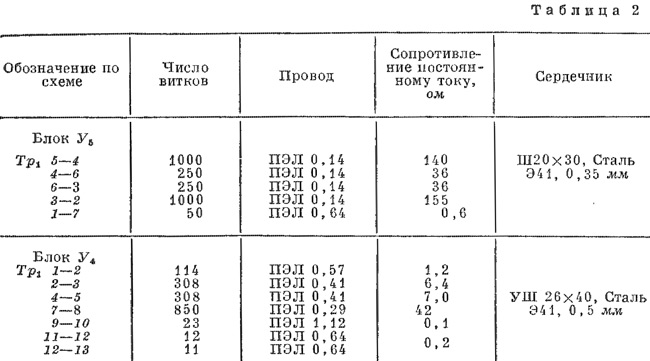

OPT 6P14P PP với tổng số vòng sơ cấp 2500 (dây 0.14, DCR 375), thứ cấp 50 vòng (dây 0.64, DCR 0.6). Tỉ số biến áp k = 2500/50 = 50; tỉ số tổng trở K = k*k = 50*50 = 2500.
Dùng loa 8 ôm: thứ cấp Zs = 8 ôm, sơ cấp Zpp = K*Zs = 2500*8 = 20000 ôm = 20 kOhm. Dùng loa 4 ôm: Zpp = 10 kOhm.


http://budclub.ru/o/odinec_o/rigonda_voice_raise.shtml
https://eightntw.appspot.com/rigonda-102-shema.html

Tks for All.



Ok, mình có gì đó chưa chính xác!
Theo tính toán thế này Tke Rig 102 Zopt sao lớn vậy nhỉ? B nào biết hơn lắp loa gì? Nhưng năm nay mình chơi Rema của chdc Đức o chơi Rigoda 102 nên o biết.

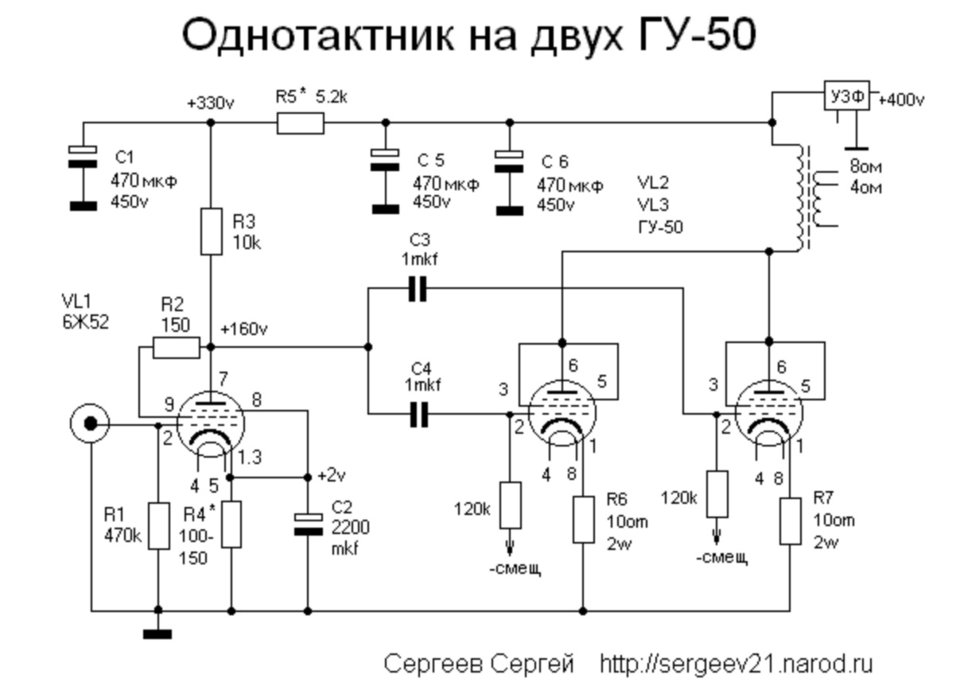

Thêm một mạch nữa về GU50 PSE. Các bác xem thế nào.



View attachment 539653 View attachment 539654

View attachment 539663

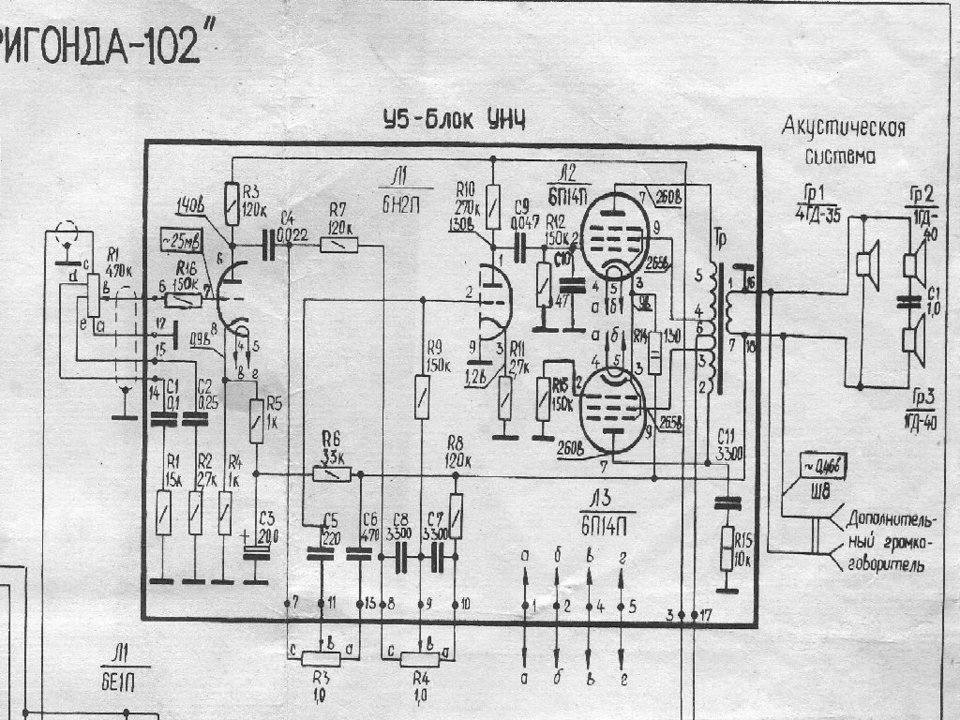

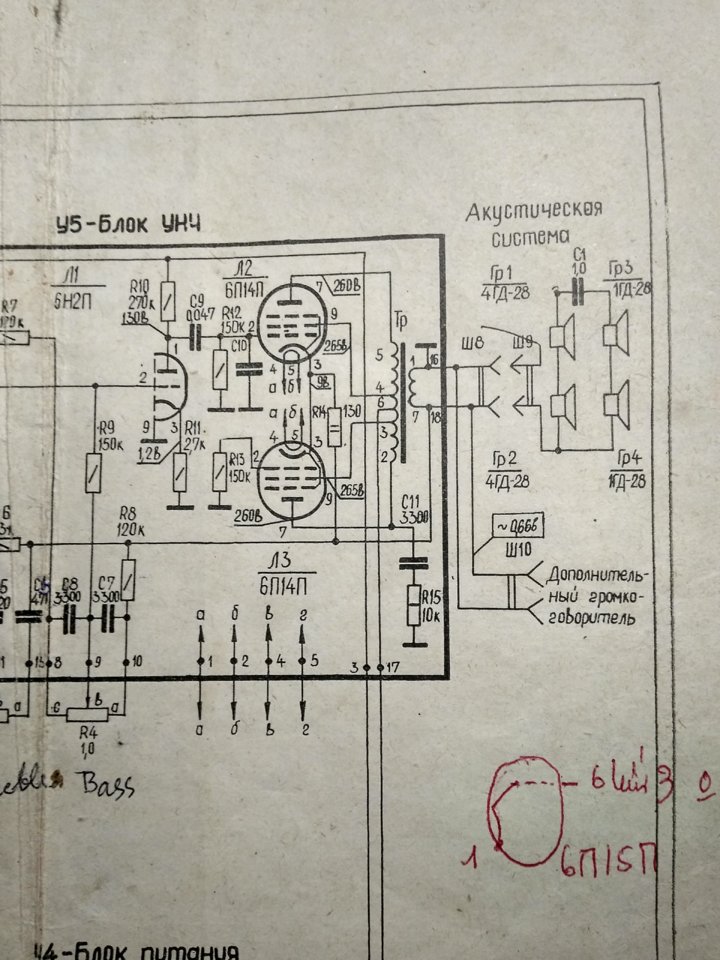

Trên sơ đồ ta thấy:
PИГОНДА-102 lắp 4 loa, trong đó 2 loa 4ГД28 lắp nối tiếp trở kháng mỗi loa 4,5Ω, mắc // với nhánh 1 tụ 1uf nối tiếp với 2 loa 1ГД28 trở kháng mỗi loa 6,5Ω. Sau khi tính toán với tần số 1200Hz, mình tính được Z = 8,5Ω, với tần số càng thấp, trở kháng tụ C càng cao và Z càng lớn, như vậy tín hiệu thấp và trung sẽ chủ yếu qua cặp loa 4ГД28 (9 Ω), tín hiệu trung cao và cao qua tụ c tác động vào 2 loa 1ГД28. (kí hiệu chữ số đầu của loa nói lên công suất danh định tính bằng W), như trên hình 4ГД28 là loa có công suất danh định 4W. ....
Đôi nét để các bạn tham khảo.



Mạch này thiên áp theo kiểu Fix bias cho âm thanh mạnh mẽ, không kén loa, đảm bảo mạnh mẽ như bán dẫn, những ai thích âm thanh mạnh mẽ thì dùng mạch này, với mình thì thích Auto bias hơn vì âm thanh nghe êm dịu nhẹ nhàng hơn chút, nói chung tùy gu nghe từng người để chọn kiểu schema phù hợp.



Bác Cuongdhv ơi bác có thể phân tích kỹ hơn cái mạch này được không ạ... Để anh em mới bọn em có thể lựa chon cho thuận tiện ạ. Cám ơn bác



(chính để cho tác giả phân tích thì hay hơn, nhưng do y/c "Khaclong' nên tôi mạo muội có mấy lời sau đây:



Trước hết xét về tầng đẩy dùng đèn 6Ж52, đây là một đèn 5 cực có noise nhỏ, độ hỗ dẫn cao, lắp theo kiểu giả 3 cực như diễn đàn hay gọi (lưới 2 nối Anod – nếu nói đúng là giả 4 cực), tuy nhiên tụ C2 có trị số quá lớn 2200uf có thể ảnh hưởng đến dải tần âm thanh không đồng đều (có thể tác giả tăng tụ cho tần số thấp vì nghĩ đèn ΓУ-50 thiên sáng). Dòng tín hiệu xoay chiều sụt trên tải R3 đủ sức đẩy cho 2 cái ΓУ-50.mắc //., Xét về mạch ΓУ-50 // => 2 đèn này lắp theo kiểu 3 cực (lưới 2-3 nối về Anod tạo thành 1 cực) giảm nội trở đèn làm tăng dòng Ia, như vậy vô hình dung làm tăng gia tốc cho các electron bay về A có vận tốc lớn làm electron thứ cấp ra từ A lại làm cản trở các dòng e từ K =>A, phần nào gây nhiễu loạn trong đèn.

Thiên áp cho 2 đèn Fix Bias (bình thường) Kthod mỗi đèn có lắp trở Rk =10 omh, tạo một phần hồi tiếp âm dòng điện có tác dụng giúp ổn định chế độ làm việc cho đèn và góp (phần nhỏ) cải thiện nào dòng tín hiệu âm tần. trở kháng ra của mạch =1/2 trở kháng 1 đèn nên OPT có trở kháng giảm điều đó dễ cuốn cuộn dây sơ, tiết diện dây lớn gấp đôi để chịu dòng lớn. Tuy nhiên do dòng Ia chung lớn nên lõi thép cũng phải to, làm tăng giá thành sản phẩm và chiếm diện tích mặt bằng, nặng cồng kềnh. Ngoài ra phải chọn 2 đèn cân nhau, nếu không đèn nào có nội trở nhỏ sẽ chịu dòng cao hơn dẫn đến mau hỏng đèn => người lắp phải có máy hoặc đồng hồ để cân chỉnh phức tạp.

Về nguồn cao áp, ở đây tác giả dùng 2 tụ 450uf/450v nắn lọc B+, với 2 tụ trị số lớn như vậy đòi hỏi nguồn phải được nắn bằng diode bán dẫn, dùng tụ lớn có ưu điểm lọc nguồn tốt và nguồn sẽ khá ổn định khi dòng tải qua 2 đèn lớn. (Nhưng nếu nắn bằng đèn phải dùng đèn có dòng lớn, hoặc 2 đèn mắc// để đảm bảo dòng đủ lớn cấp cho 2 đèn ΓУ-50 vốn dĩ có dòng Ia khá lớn, và khi đó bạn phải giảm tụ này xuống 10 lần. lọc cấp nguồn cho B++ cũng rất lớn (chỉ có ở mạch bán dẫn). Ngoài ra thiếu 2 tụ loại 1uf/450v để lọc các nhiễu tần số cao lọt vào nguồn. - dù sao âm thanh của mạch nắn đèn cũng mềm mại hơn so với nắn bằng diode bán dẫn).

Thời gian có hạn, sự phân tích chắc còn nhiều thiếu sót, các bác đi ngang qua có t/g bổ sung thêm.



Cám ơn bác đã có bài phân tích sâu...



Bác TDH59 làm mach này à? Bác thật bạo tay. Bác làm đến đâu rồi? Mạch này đèn 6Ж52 nếu mắc theo chế độ 5 cực chuẩn theo sách, còn thiếu 1 vài linh kiện nhỏ tại G1, G2 sẽ phù hợp để Pre đồng thời đẩy luôn. Chạy như trong hình hơi thiếu Gain về áp nên độ nhạy loa cần cao. Còn để nguyên đèn đầu, thêm 1 tầng nữa sẽ hay lắm đấy ( bằng 6C4П-EB hay 6H6П ).
Bác cungdhv đã hoàn thiện bộ ГY50 đa năng chưa? Bác có cuốn tài liệu rất hay, bác phát hành lên đây đi để AE mới sau này có chỗ mà tìm bác ạ. Cuốn đó viết cho công nhân, rất dễ hiểu và dễ làm. Tôi mang hình cuốn đó ra chợ sách Láng mà chưa lùng đc.



bác chủ cho em hỏi opt của mạch này mấy K ạ



Chào bác Maidanhan.
Mạch này là tham khảo thôi, em vẫn đang tiến hành theo mạch bác gửi. Lắp xong cái vỏ máy đi tìm lõi tôn quấn biến áp đốt tim và choke thì nơi bán không còn. Đợi chưa biết đến bao giờ.

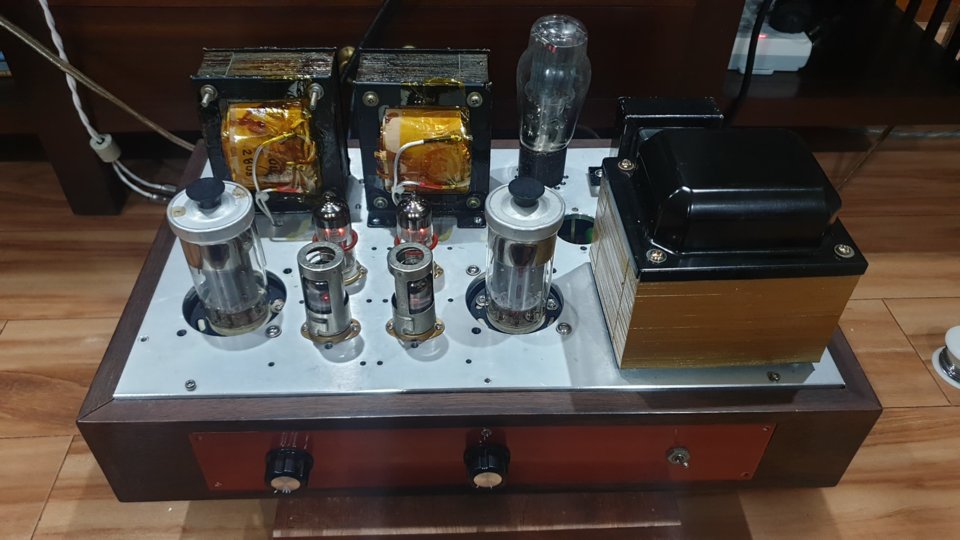

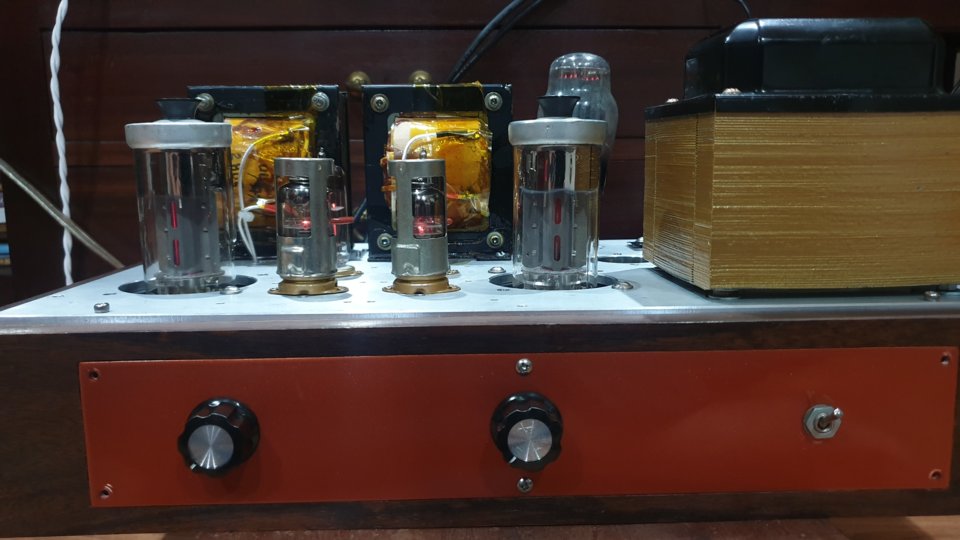

Dự án đang nằm chờ đây:



Bác TDHien59 làm nhanh quá, mình không theo kịp.
Phấn đấu tết Al 2020 cho em nó hát không biết có kịp. vì thiếu nhiều quá, một số gửi mua nhưng đến nay vẫn chưa nhận được. Ngại nhất là làm chasis.

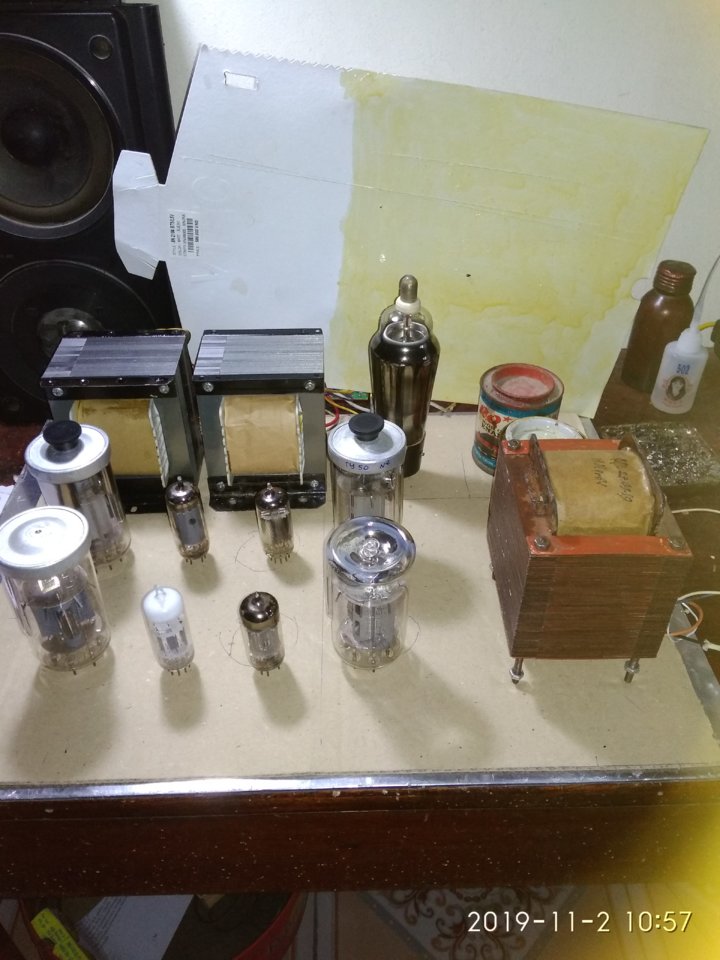

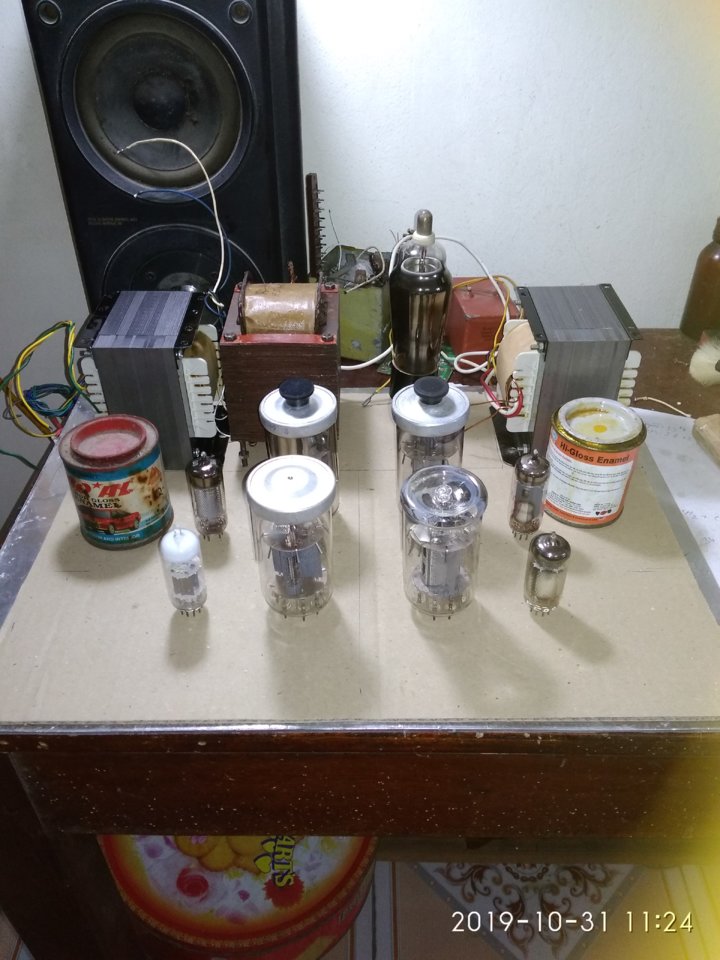

Trên hình là 2 phương án bố trí (chưa chốt) để mọi người đi ngang qua góp ý. Chỉ có 2 đèn có núm là tốt, còn lại là dùng các đèn hỏng tượng trưng. Cặp OPT và biến áp nguồn đã hoàn thành (chưa có ốp, sau này có time sẽ DIY cho nó full DIY. Quan niệm của mình đã DIY thì cố gắng sao cho % DIY càng nhiều càng tốt.
Trong ảnh chasis đang là 1 tấm bìa các tông có kích thước đúng bằng chasis thật, dùng để sắp xếp linh kiện.
Vị trí 2 hộp sơn là 2 tụ lọc nguồn 10uf/tụ, vị trí đèn cao cao có núm là đèn nắn cho phần pri và driv, nắn nguồn cao áp cho Pow là dùng cầu bán dẫn.
Chốt schematic là mạch AiKiDo, khi đó không dùng đèn 6C3П vì đây là 3 cực đơn, thay bằng 6H2П hoặc 6H1П là pri, 6H6П làm driv, và ГУ-50 mắc// áp HV có thể tới 550v, ...
@ Bác Maidanhan - Lâu nay khỏe không?
Tài liệu thì tôi có nhiều, tây ta đều có. Nhiều khi muốn chia sẻ cho anh em tham khảo nhưng không biết anh em thích loại nào cho nên nếu anh em thích loại nào phần OPT, Fe ...thì tôi sẽ chụp rồi đưa lên, nhưng có lẽ nên mở chuyên mục riêng...



Đau lưng mỏi gối lắm bác ạ. Từ đầu năm tới giờ mới được như vậy. Em chỉ chờ mua được Fe là quấn xong thôi. 2 biến áp đốt tim, 2 choke.
Bác làm chung một cái như vầy khó làm và nặng lắm.



Có thư viện VNAV đó bác, bác cứ post lên ae cần sẽ tham khảo.
Món diy này mà như mì ăn liền chẳng vui. Cỡ 30 ký vẫn vần được, tập thể dục cho dẻo dai
Bác cố lên tết này em về quê sẽ ghé bác thưởng thức.



Biến áp nguồn tôi cuốn chung Full cho cả nung tim, và cấp cao áp (gần 4kg) 2 OPT, mỗi cái 2,8Kg chưa kể chụp hoặc ốp., như vậy BA+OPT gần 10 kí. Choke nhỏ hơn khoảng <1 kí 6Hr/300mA cho cao áp, phần cấp cho pri và drive dòng nhỏ dự kiến khoảng 8-10hr/100mA nên cũng nhẹ. 2choke này sẽ đặt vào trong, không để trên mặt chasis, dự kiến toàn máy nặng khoảng 15 kí, vậy đấy. Cũng có suy nghĩ làm mono block, nhưng như vậy cũng hơi phức tạp vì phải thêm 1 đèn nắn, 1 bộ diode nắn, tụ lọc, công tắc, thêm1 BA nguồn, 2 choke...nhưng nhẹ và sẽ thuận tiện cho lắp ráp, cân chỉnh trong quá trình cắm rút điều chỉnh và sửa chữa khi cần thiết.



Công nhận làm amply đèn nhiều lúc cầu kỳ thật không có đồ thì chịu khó làm các thứ cho nó ngon nhất xong ra chất âm chưa được ưng ý thì đau đầu nghĩ không hiểu tại sao.....???
Còn như có đồ đã ngon rồi cố nhét đồ ngon hơn xem nó kêu có cải thiện nhiều không...

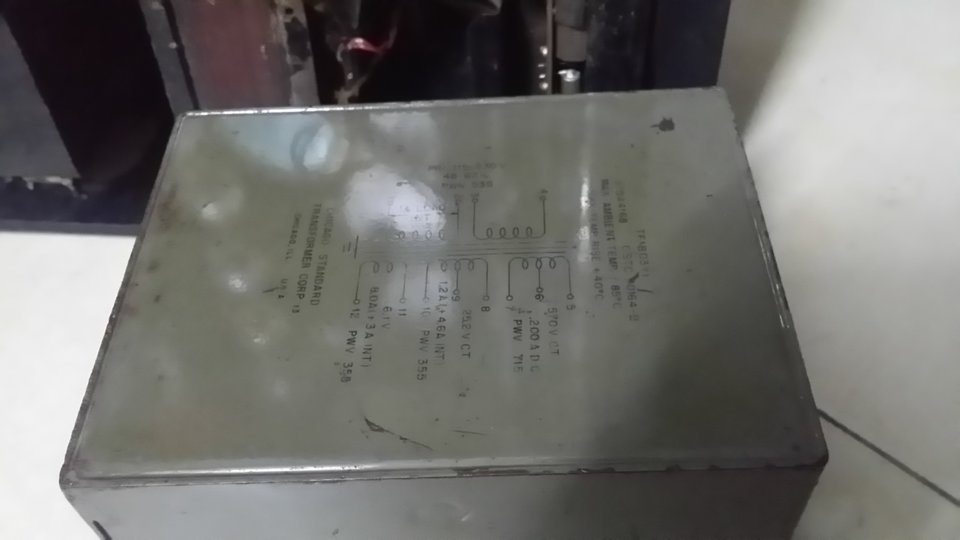

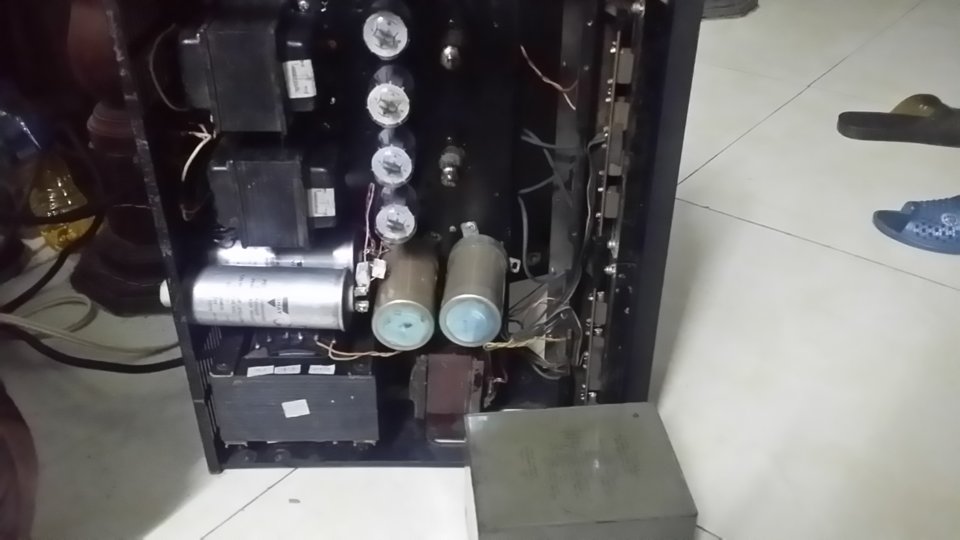

Biến áp nguồn đã hết tầm nhưng có cục biến áo Mỹ họ cố muốn nhét vào xem nó ra răng.

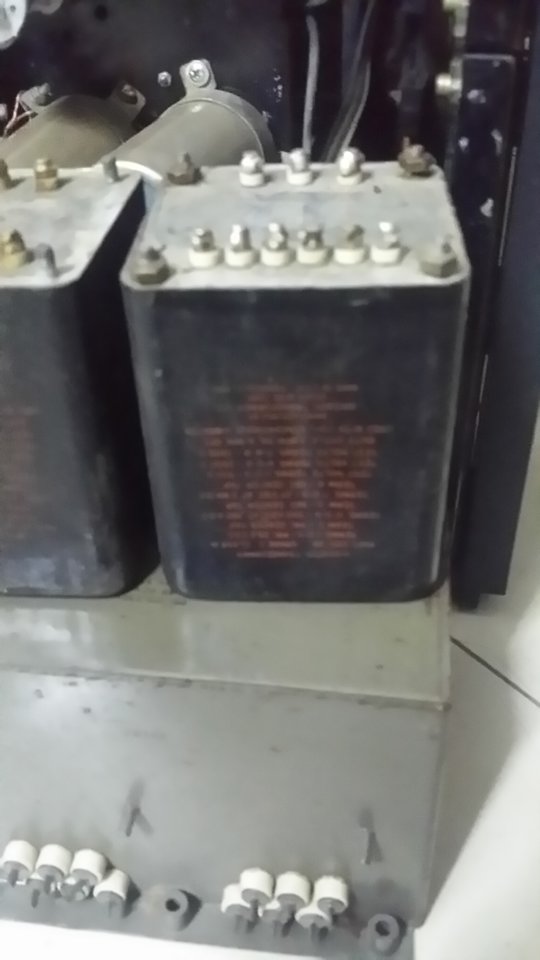

Xong 2 cục opt kia nữa anh cố nhét vào hộ em. 2 cục trước đồ hãng rồi nhưng 2 cục này xịn hơn chắc tiếng nghe sẽ tốt hơn nhiều đó anh....
Mặc dù mạch của mình làm thì chẳng giống ai nhất là sau khi người nhờ nói ý định làm amply đèn này để nghe nhạc Rock chứ em không nghe nhạc ẻo lả nhừa nhựa đâu anh...



Vậy thảo nào họ bảo xa vào hố vôi là phải... Cứ đi rang rover để chở mấy con trở cái bóng mang để cho máy...còn không thì đi harley 2000cc để khỏi tắc đường để kịp giờ test âm.... audio thật là nan giải...

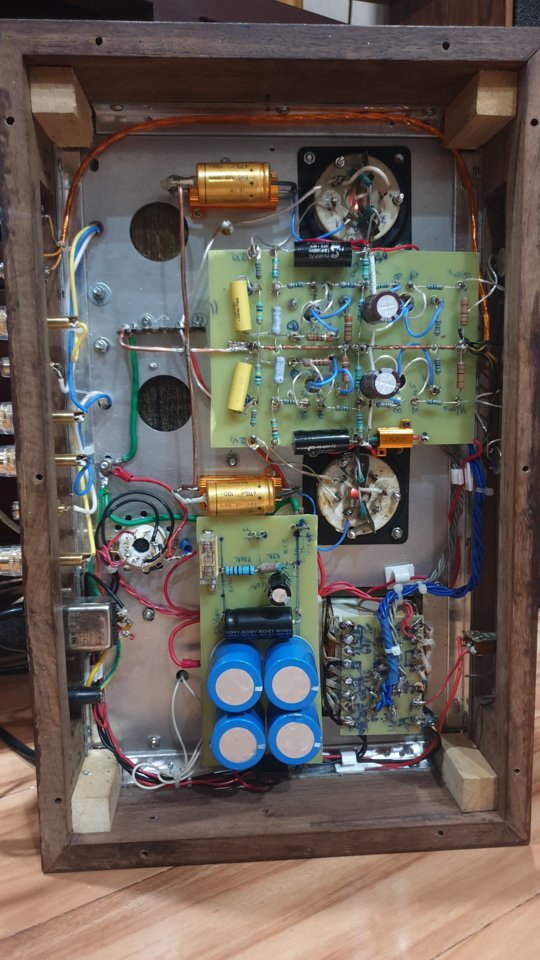

Em cũng đã hoàn thành GU50 SE.



Góp ý bác chút.
Cục nguồn bác gỡ băng keo ra. Quét tí sơn đen lên fe cho đẹp.
Cục opt nguy hiểm quá.
Quấn quanh 1 lớp giấy cho nó cổ.



Cục nguồn em sơn màu vàng đấy, OPT em có chụp những chưa lắp vào bác ạ.



Mắt mũi em nhìn lại tưởng băng keo.
Lên chụp là đẹp đó bác.
